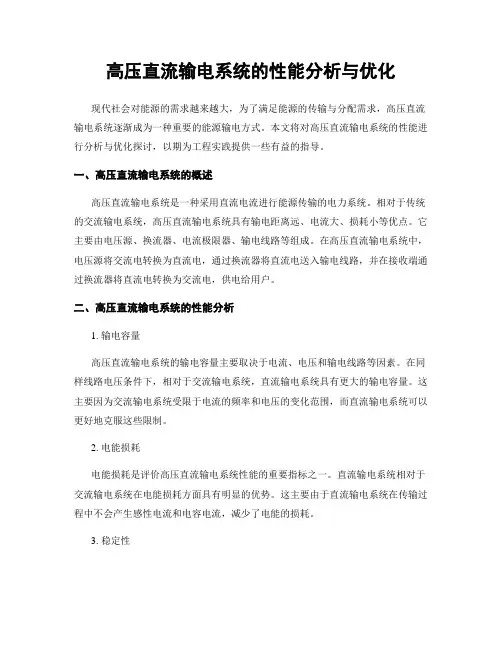

高压直流输电系统的性能分析与优化
高压直流输电系统的性能分析与优化现代社会对能源的需求越来越大，为了满足能源的传输与分配需求，高压直流输电系统逐渐成为一种重要的能源输电方式。
本文将对高压直流输电系统的性能进行分析与优化探讨，以期为工程实践提供一些有益的指导。
一、高压直流输电系统的概述高压直流输电系统是一种采用直流电流进行能源传输的电力系统。
相对于传统的交流输电系统，高压直流输电系统具有输电距离远、电流大、损耗小等优点。
它主要由电压源、换流器、电流极限器、输电线路等组成。
在高压直流输电系统中，电压源将交流电转换为直流电，通过换流器将直流电送入输电线路，并在接收端通过换流器将直流电转换为交流电，供电给用户。
二、高压直流输电系统的性能分析1. 输电容量高压直流输电系统的输电容量主要取决于电流、电压和输电线路等因素。
在同样线路电压条件下，相对于交流输电系统，直流输电系统具有更大的输电容量。
这主要因为交流输电系统受限于电流的频率和电压的变化范围，而直流输电系统可以更好地克服这些限制。
2. 电能损耗电能损耗是评价高压直流输电系统性能的重要指标之一。
直流输电系统相对于交流输电系统在电能损耗方面具有明显的优势。
这主要由于直流输电系统在传输过程中不会产生感性电流和电容电流，减少了电能的损耗。
3. 稳定性高压直流输电系统相对于交流输电系统在稳定性方面也有一定的优势。
在传输距离较长、负载发生变化时，直流输电系统能够更好地稳定电压和电流，减少电力损失和能源消耗。
三、高压直流输电系统的性能优化在实际工程应用中，为了使高压直流输电系统具有更好的性能，我们可以从以下几个方面进行优化。
1. 优化输电距离和电压水平高压直流输电系统的输电距离和电压水平是决定性能的重要因素。
在设计阶段，我们可以通过优化输电线路的选择和电压水平的确定来提升系统性能。
通过合理地选择输电线路和确定合适的电压水平，可以降低系统的电能损耗和成本，提高系统的稳定性和可靠性。
2. 优化换流器的设计与控制换流器是高压直流输电系统的核心部件，其设计与控制对系统性能有着重要影响。
高效直流输电系统的研究与优化设计
高效直流输电系统的研究与优化设计随着电力需求的不断增长和可再生能源的广泛应用，高效直流输电系统越来越受到重视。
本文将重点讨论高效直流输电系统的研究和优化设计。
高效直流输电系统是一种将交流电转换成直流电进行输送的电力传输系统。
相比传统的交流输电系统，高效直流输电系统具有更高的输电效率、更小的电能损耗和更好的稳定性。
因此，它在长距离、大功率的电力传输中有着广泛的应用前景。
高效直流输电系统的研究可以从多个方面展开。
首先，为了提高输电效率，需要研究并优化直流输电线路的输电容量和电压等参数。
线路参数的选择直接关系到输电效率和输电距离。
其次，需要对直流输电系统的电力转换和控制技术进行研究。
电力转换技术包括直流变换器的设计和电力滤波器的优化，这些技术对提高直流输电系统的效率和稳定性至关重要。
控制技术则涉及到直流输电系统的电流和电压的控制，在系统的动态响应和稳定性方面有重要意义。
最后，还可以通过对直流输电系统的经济性和环境影响进行研究，从而有效地进行系统设计和优化。
在进行高效直流输电系统的设计和优化时，还需考虑以下因素。
首先是系统成本。
直流输电系统的投资成本相对较高，需要研究降低系统建设和运行成本的方法。
其次是系统的可靠性和稳定性。
直流输电系统的稳定性对于系统的正常运行至关重要，需要研究并优化控制技术和保护装置，以确保系统的稳定性和可靠性。
此外，还需考虑系统对电网安全的影响。
直流输电系统的引入可能对传统的交流电网安全造成影响，需要进行安全性评估和风险管理。
总体来说，高效直流输电系统的研究和优化设计是一个复杂而全面的工程。
需要综合考虑系统的输电效率、稳定性、经济性、可靠性和安全性等多个因素。
在该领域的深入研究和创新，将在推动电力传输技术的发展和应用中发挥重要的作用。
云广特高压直流输电工程站控系统的设计缺陷及改进分析
第39卷第4期电力系统保护与控制Vol.39 No.4 2011年2月16日Power System Protection and Control Feb.16, 2011 云广特高压直流输电工程站控系统的设计缺陷及改进分析张爱玲1,姚致清1,2,涂仁川1,关红兵 1(1.许继集团有限公司,河南许昌 461000; 2.华中科技大学,湖北武汉 430074摘要:通过云广特高压直流输电工程现场的各项试验,发现交、直流站控系统在电气原理设计和软件功能设计方面存在几点缺陷或考虑不周之处。
通过分析研究各种运行工况下系统的运行状态,发现了现场总线和间隔控制单元内部通信功能频繁故障的缺陷所在。
针对软件功能设计的不足导致交流滤波器频繁投切和防跳功能失效的问题,提出了增加模拟量有效性校验和选择逻辑的有效的修改方案。
所有的修改实施后经过了现场试验和试运行的验证,能够解决云广工程站控系统存在的缺陷,对接下来的其他特高压直流工程的设计也有极大的借鉴和参考价值。
关键词:特高压直流输电;站控;间隔控制单元;通信功能;防跳功能Design limitation and improvement of station control system in Yunguang UHVDC projectZHANG Ai-ling1, YAO Zhi-qing1,2, TU Ren-chuan1,GUAN Hong-bing1(1. XJ Electric Co., Ltd,Xuchang 461000,China; 2. Huazhong University of Science and Technology, Wuhan 430074, ChinaAbstract:Some defects of electrical theory design and software function design about AC & DC station control system have been found via some tests on site of Yunguang ultra high voltage direct current (UHVDC transmission project.By analyzing the system running status during different operation modes,we find the mistakes which result in frequent fault of field bus and internal communication of interval control unit. About the mistakes of software function design,which result in frequent switch on/off for ACF andmalfunction of anti-pumping function,we put forward to add the valid modification measure for selection logic and valid check for analogue value.All the modification measures have been proved rightly via the tests on site and pre-running.They can fully solve the problems of station control in Yunguang project and have good reference value for the following ultra high voltage direct current (UHVDC transmission project.Key words:UHVDC;station control;bay control unit;communication function;anti-pumping function中图分类号: TM71 文献标识码:A 文章编号: 1674-3415(201104-0117-070 引言随着西电东送线路的增加,输电走廊紧张的问题愈发突出,采用±800 kV特高压直流输电技术,不但有利于加大输电规模,节约大量的输电走廊资源,还可以提高电网的安全稳定水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流输电工程控制系统与阀控接口分析及优化措施研究
摘要换流阀与控制保护设备接口技术的应用，使得不同技术路线的控制保护技术与不同技术路线的换流阀之间实现了连接。
本文首先对目前直流输电工程中应用的不同技术路线阀控接口进行了全面比较分析，总结出存在的差异，并根据实际运维经验指出存在的问题和隐患，提出了针对性改进意见，为设备功能完善和优化设备选型奠定了良好的基础。
关键词控制保护设备；阀控；接口
前言
高压直流系统传输容量的快速增长使得换流阀技术和控制保护技术得到了飞速的改进和提高，而换流阀与控制保护接口技术的应用，使得不同技术路线控制保护技术与不同技术路线的换流阀之间实现了连接，并在特高压直流输电工程中得到了应用。
控制保护系统与阀控之间的接口，主要用于接收控制保护系统下发的控制命令，产生点火脉冲触发换流阀以及监视换流阀中晶闸管的状态信息。
控制保护系统与阀控系统之间信号的有效、可靠传递是直流工程高效稳定的保证，因此，有必要对直流控制保护系统与阀控接口进行研究，优化二次回路设计，使直流控制保护系统的性能得到最有效的发挥，为技术方案的制定与设备选型提供技术支持。
1 阀控系统运行状况分析
目前直流输电控制系统一般分为5个层级，从高层次至低层次等级分别为：系统控制级、双极控制级、极控制级、换流器控制级和换流阀控制级。
从目前在运的直流系统来看，一般将前4个层级置于直流控制保护系统（以下简称“极控”）中，其可靠运行对提高整个直流输电系统的可用率具有重要作用。
而换流阀控制级设有单独的阀控系统（以下简称“阀控”），主要包括阀基电子设备、门级单元以及阀冷却泄露监视器等，负责将极控发出的控制脉冲通过光纤发送至晶闸管，同时负责接收来自晶闸管的监控信号，将其代表的晶闸管状态传递给极控，监视换流阀运行。
换流站正常运行时，换流阀每一次触发均需要极控与阀基电子设备之间配合正确，才能保证系统正常工作，否则必然导致阀报警或跳闸，从而导致阀组停运乃至直流闭锁，对系统造成巨大的冲击，威胁到整个电力系统的稳定。
由于各阀和控保厂家采用不同技术路线，使得各厂家阀控与极控间的接口信号不尽相同。
目前国内的主流直流控制保护系统有2种技术路线：第一种基于ABB技术路线，主要厂家有ABB和南瑞继保；第二种基于Siemens技术路线，主要厂家有西门子和许继。
而换流阀技术路线多达4种，阀控与极控的接口更是多种多样，均已应用于特高压直流输电工程。
极控与阀控之间接口的好坏，直接决定了直流输电系统运行的稳定性。
因此针对目前形势各样的接口设计，有必要进行分析比较[1]。
2 不同技术路线换流阀阀控接口综述
总体来说极控系统与VBE之间有3大类信号进行传递，即换流阀触发信号、电气开关量信号和以太网通信信号。
各厂家在接口物理连接方式、功能实现上均有所不同。
下面以南瑞PCS9550直流控保系统为例，分别对西门子、中电普瑞、ABB 和许继技术路线的换流阀阀控接口进行分析。
（1）西门子技术路线。
西门子VBE的配置为1组12脉动阀配置一面阀基电子设备屏，屏内含有2套完全独立的按冗余配置的阀控制与接口设备，具备换流阀监控和保护、VBE自身监控和保护等功能。
极控CCP通过阀控接口单元与VBE进行数据的采集和传输。
接口单元安装在阀组控制屏上，接口单元与VBE之间的连接采用37芯电缆连接。
由于阀基电子设备屏与直流控制保护屏之间传递的是24V电信号，为提高传输可靠性，直流控制保护屏与阀基电子设备屏宜就近布置。
极控CCP与VBE之间的信号包括12路控制脉冲、值班备用、EOC信号、闭锁及解闭锁脉冲和VBE的自检信号等。
（2）ABB技术路线。
ABB阀控VCU系统完成一个12脉动换流阀单元触发控制，3面VCU屏分相布置，屏柜配置相同，每面屏配置2个VCU机箱，一个VCU机箱实现2个换流阀的控制功能。
ABB阀控VCU与极控CCP之间通过光纤和CAN总线连接。
ABB阀控VCU 并不具备换流阀监控和保护、VBE自身监控和保护等功能，而是VCU通过CAN 总线将跳闸请求、通道切换等保护相关信号及换流阀的状态监控信息发送到相应极控CCP的THM模块上，进行换流阀的触发监测。
极控CCP与VCU之间的信号包括12路控制脉冲、值班备用、回报脉冲、状态OK、模式选择等。
（3）中电普瑞技术路线。
中电普瑞阀控VBE系统完成一个12脉动换流阀单元触发控制，3面VBE屏分相布置，屏柜配置相同，每面屏配置2个触发监测机箱，一个触发监测机箱实现2个换流阀的控制功能。
此外VBE还设有两个通信与控制机箱，分别负责与极控的两套CCP的通信。
中电普瑞VBE与极控CCP之间全部通过光纤连接。
极控CCP与VBE之间的信号包括12路控制脉冲、值班备用、回报脉冲、闭锁及解闭锁脉冲等。
（4）许继技术路线。
许继阀控VCE系统完成一个12脉动换流阀单元触发控制，分2面VCE屏布置，屏柜配置相同，每面屏配置3个阀测控装置，一个阀测控装置实现2个换流阀的控制功能。
此外每面VCE还设有两个信号分配装置，分别负责与极控的两套CCP的通信。
许继VCE与极控CCP之间全部通过光纤连接。
极控CCP与VCE之间的信号包括12路控制脉冲、值班备用、EOC信号、闭锁及解闭锁脉冲等。
3 存在问题及隐患
（1）双回路电源监视动作后果不合理。
天山换流站VBE屏柜内两路公共电源监视接点串接进入VBE自身电源监视回路，任意一路电源模块故障后VBE均向极控发送公共电源故障的自检信号，CCP收到此信号后将引起轻微故障并导致系统切换。
后续改进中将两路公共电源的监视节点由串接改为并接，只有双电源都丢失的情况下CCP才会进行切换。
（2）跳闸回路监视问题。
四种不同技术路线的换流阀中，仅有西门子技术与阀控间信号采用了电信号。
相比光纤信号，电信号最大的缺陷就是缺少有效的监视。
2013年5月25日，锦屏换流站西门子阀温度高起火，BOD动作超过跳闸值但并没有正确闭锁，经检查发现阀控与控制保护间的跳闸线断开。
而使用光纤则没有此问题，中电普瑞采用具光纤作为信号的传输介质，并对信号进行调制，避免由于信号干扰而导致系统误动，大大提高了系统工作的可靠性和快速性。
（3）转换装置问题。
银东直流工程采用许继技术路线，其接口转换装置如图3-1所示。
该装置负责将许继控制保护系统的并行触发脉冲转化为串行触发字发送给VBE装置。
但接口装置采用一块装置电源板，不满足控制保护系统冗余要求。
此装置故障将导致极控系统和对应的VBE装置退出运行。
后续改进中许继公司对此装置进行改造加装一块电源板卡。
（4）其他接口信号问题。
CB_ON信号作为各技术路线均需要的信号，主要作用是用来判断充电并启动换流阀的预检模式，正常触发时CB_ON不再起作用。
但西门子技术路线的检测仍然是在CB_ON信号丢失后切换系统，增加了运行的风险。
2013年12月7日高岭换流站单元2发生了一起由于CB_ON信号丢失引起的直流系统闭锁。
CB_ON信号是VBE装置的使能信号，在换流变充电后持续在高电平，若在运行中该信号丢失变为低电平，VBE装置将退出运行。
后续工程中已陆续取消CB_ON丢失切换系统的功能。
4 总结及建议
本文针对国内目前几种主流不同技术路线换流阀与控制保护间的接口进行了分析比较，并根据今年来隐患排查和事故案例针对性给出优劣，提出了几点改进意见，以期为后续直流工程提供借鉴。
（1）电源设计方面：对阀控接口的电源进行全面的梳理和监视排查，根据事故影响程度进行正确的故障定级，使系统对各类故障有正确合理的动作后果，确保运行可靠。
（2）软件方面：对相关逻辑进行修改，在阀控发出跳闸信号后应先进行系统切换再出口，确保不误动。
（3）转换装置方面：接口装置中增加转换设备，增大了故障概率。
VBE与控保系统间应采用光纤直连的方式进行通讯，不增加单独转换装置增加误动风险，同时对传输信号进行可靠监视。
（4）接口技术方面：当控制保护系统与换流阀为同一个路线产品时，控制保护屏与阀基电子设备屏可直接接口。
当控制保护系统与换流阀为不同路线产品时，需要极控控制策略做出相应的调整。
因此需要制定一份通用标准，规范各技术路线换流阀的接口信号，是极控与阀控两者之间可实现直连。
参考文献
[1] 赵畹君.高压直流輸电工程技术[M].北京：中国电力出版社，2009：209.。
