人防门框墙图文教程
人防工程施工要点ppt课件
绑扎不正确，上部钢筋应通长插入两侧墙内，且应和墙体整体浇
筑。
精选ppt课件40Βιβλιοθήκη 精选ppt课件33
29. 临空墙﹑门框墙﹑在室外地坪上的人防外墙上水 套管做法：两端出墙100，中间双面满焊密闭肋（δ≧5， b≧50）。
30. 穿越人防顶板的预埋管为预埋套管，预埋管中间 双面满焊闭肋（δ≧5，b≧50）。套管出顶板上下100。
31. 与人防无关管道不得进入人防，例：地面的给水 ﹑下水﹑雨水、空调冷凝水管。
25 测压管以镀锌钢管煨制﹑焊接，不得丝接。埋入墙 砼，在砼中管段任意部位焊接密闭肋（δ=5，b=50）， 井侧或非人防侧标高：人防顶板下0.5m，出墙150，丝 接堵头；机房或防化值班室侧标高﹑机房地坪上大于 2.0m,出墙150，丝接闸阀。出墙管段刷两道红色调和漆。
精选ppt课件
27
通风短管接风管侧出墙150mm
32. 临空墙、门框墙、人防外墙两侧的消火栓箱只能 明装。
精选ppt课件
34
五、工程实例分析
精选ppt课件
35
某工程顶板露筋，且有渗水现象。漏筋的原因是顶板钢筋下部保护层厚度不够， 垫块数量放置不足造成的。漏水是因为顶板砼振捣不密实，且顶板外部未做防水 处理。
精选ppt课件
36
门框墙底板到水平施工缝的距离缺少2根水平筋，这2根水平筋
扎牢。
附 加 筋 底板板顶钢筋
该部位二次浇筑 砼同底板标号
附加筋
长度为 a1
底板标高
h h
底板板底钢筋
d
a1
单侧门
精选ppt课件
5
底板板顶钢筋
该部位二次浇筑 砼同底板标号
附加筋
长度为a2
专业、易用的人防门框墙
一、人防业务介绍人防是指人民防空地下室，简称防空地下室。
甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。
乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。
在实际工程中，人防业务有特定的图集规范。
因为人防业务特殊性，以往用软件存在一些的难点：1、人防门框墙种类多，造型复杂，人防门框墙的绘制，步骤繁琐，效率慢；2、人防门框墙的钢筋计算需要手动调整计算结果。
最新版GGJ2009软件新增了专业、易用的功能，帮助大家更方便、快捷、准确的处理人防业务。
二、软件人防功能简介依据07FG04人防门框墙图集以及常见的人防施工图纸，GGJ2009提供了人防门框墙构件。
采用参数图组合方式定义，可以处理1546种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。
下图为人防门框墙定义界面：下图为人防门框墙计算设置:、实例演示:F 面将通过实例工程来演示GGJ2009软件人防门框墙的功能 下图为本工程的人防门框墙配筋表。
斗*・匚*P ■ —ft®4mr* 工«■■» I*;亍 MM n :f »**■ if MM * E M 1 ■■ ’HF «M w ■ M Bwit w*« MU J1L ■Mff口JT 二■ -<nMW^HM>A Bi□ —・ H if ・ V * ■» ■ RP ■•>■ ・ VMMr «>«*■< Hl «v PMrgiq - c■MT■ [■的 ■”叫-新1• ■VUri !K •# iM ■■4L<*J|«r«wii■ [■•I・・一*■ ** + «4»M-I WR«f *•以MKQ1为例，首先新建门框墙MKQ1，如图:1 ）平剖形式根据门框墙配筋表，平坡形式采用大样图“A样式，由门框墙大样图得到“A样式:从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1洞口宽度“） >200三 M 900 匚令点疋寸1皿 i］二^般茴肢am ［瘁「— —左鋼龈分耐 C165200左侧t 臓水平筋 C16S200 左何墙肢拉筋 '^400*400 2 ）立剖形式根据门框墙配筋表，MKQ1的立剖形式采用大样图“ 4,”然后再门框墙大样图中 对照大样图“4”在软件中确定MKQ1的上、下样式，然后根据大样图 4对照配 筋表，确定上下样式的配筋，如下图：“1”中输入洞口尺 1011 13117 洞口加筋 加爲长度亦） 2E16 1100选择完毕，然后根据大样图对照配筋表，直接在右边参数图 寸及左右悬臂的配筋，配筋完成，如下图： LafG亠 斗 4-n h r 防护区外2C253C25 十"f 才 HLaf-P 5 CO :■' - -------- 1-1皿磁（防护区内 a6920Q在对悬臂进行配筋时，也可在属性列表中输入:FBT L250 380cie«3o Cl 3C25400 十300■^― 2000K25 g 喘m定义人防门框墙MKQ1之后，绘制到图上:绘制完成后，汇总计算查看结果:b -立宁:一 ■一打・国口 :徑好 釜盲护・・E|" 口 : mil H 1113 vtlilit 25 * in 和 ■馨 HCdttSD i+5CO'«fr5 00 1；1O 5 和讯厂 你他 冈严IB ■芷*董说 鼻口锦!嗣刖帘；«JJ06 3KS •中HEdJ 罔 巴⑩“初方 oa ssr 250 I ^IWUIW n « Ul wt L& e la 帰 * W1 LS «> 04 a 賂 m上删as J 35 A M 叩I g 5 38W a$Q <2tK 2]鬼*即 i.^JOO-Z^+lSi d»« <&•< iwi*5oi><otai c ]Lie 5tB-re+ 3HA2・ 3STXA25 LMO-2'25；*2* (11.叶胡* 0HQ 吒睥-Skt 爺團tK 嚼通过实例可以发现，利用GGJ2009处理人防门框墙比较简单方便。
活门槛人防门门下槛详细做法
活门槛人防门门下槛详细做法1、底板钢筋施工阶段，钢制活门槛式人防门下槛梁钢筋混凝土施工应注意什么？钢制活门槛式人防门的密闭包括：一是门扇与门框之间的密闭；二是和活门槛与人防门框下框之间的密闭。
人防门门扇与门框之间的密闭，是靠关闭人防门时，门扇水平方向挤压门扇与门框之间的橡胶条，使其产生压缩变形而得以实现的。
同样，活门槛与下框之间的密闭也是压缩橡胶条来实现的，唯一不同之处就是，压缩胶条的方向是垂直于地面的。
即用螺栓将活门槛安装到下框时，产生垂直方向的压缩作用，使得位于活门槛下方的橡胶条在活门槛与下框的前角钢产生压缩来实现密闭。
钢制活门槛式人防门下框构造如下图：事实上由于设计单位对活门槛式人防门框构造不是很清楚，常常是忽略前角钢下钢筋混凝土的设计做法，施工单位照图施工完毕后，就会出现下槛梁迎冲击波侧的前角钢及其锚固钩“悬空”。
前面讲过，活门槛的密闭是靠拧紧活门槛与下框之间的连接螺栓挤压活门槛与前角钢之间的橡胶条来实现的。
倘若前角钢变形过大或者平整度偏差过大的话，活门槛与下框之间的密闭将无法保证。
为了是前角钢不产生变形、保证其上表面的平整度，应在前角钢下设置钢筋混凝土梁。
2、人防门框墙下槛梁以暗梁的形式，设在人防底板内时，下槛梁的设计、施工以及人防门框下框安装应注意什么？人防门框墙下槛梁以暗梁的形式，设在人防底板内，通常出现在下述几种情况：即人防底板为下反梁式筏板基础底板，或平板式基础底板，或独立柱基加防水板式基础底板。
不管是上述那种基础底板型式，人防地下室大都是大柱距的通透空间，此时的人防工程用途一般为战时物资库或汽车库，所选用的人防门是活门槛式人防门和无门槛式人防门（设在相邻防护单元的防护密闭隔墙上）。
由于下槛梁以暗梁型式“埋于”底板钢筋内，底板上层钢筋几乎与下槛梁梁顶钢筋相平。
当安装人防门框时，门框下框角钢遇到与其交叉的底板上层钢筋时，就会无法安装。
如左图所示。
为了解决这一矛盾，可以采取将门框墙下槛梁处底板下沉的形式，其做法类同于集水坑和独立柱基处底板的处理方法。
广联达-专业、易用的人防门框墙
广联达-专业、易用的人防门框墙一、人防业务介绍人防是指人民防空地下室，简称防空地下室。
甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。
乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。
在实际工程中，人防业务有特定的图集规范。
因为人防业务特殊性，以往用软件存在一些的难点：1、人防门框墙种类多，造型复杂，人防门框墙的绘制，步骤繁琐，效率慢；2、人防门框墙的钢筋计算需要手动调整计算结果。
最新版GGJ2009软件新增了专业、易用的功能，帮助大家更方便、快捷、准确的处理人防业务。
二、软件人防功能简介依据07FG04人防门框墙图集以及常见的人防施工图纸，GGJ2009提供了人防门框墙构件。
采用参数图组合方式定义，可以处理1546种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。
下图为人防门框墙定义界面：下图为人防门框墙计算设置：三、实例演示：下面将通过实例工程来演示GGJ2009软件人防门框墙的功能。
下图为本工程的人防门框墙配筋表。
以MKQ1为例，首先新建门框墙MKQ1，如图：1）平剖形式根据门框墙配筋表，平坡形式采用大样图“A”样式，由门框墙大样图得到“A”样式：从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1选择完毕，然后根据大样图对照配筋表，直接在右边参数图“1-1”中输入洞口尺寸及左右悬臂的配筋，配筋完成，如下图：在对悬臂进行配筋时，也可在属性列表中输入：2）立剖形式根据门框墙配筋表，MKQ1的立剖形式采用大样图“4”，然后再门框墙大样图中对照大样图“4”，在软件中确定MKQ1的上、下样式，然后根据大样图4对照配筋表，确定上下样式的配筋，如下图：定义人防门框墙MKQ1之后，绘制到图上：绘制完成后，汇总计算查看结果：通过实例可以发现，利用GGJ2009处理人防门框墙比较简单方便。

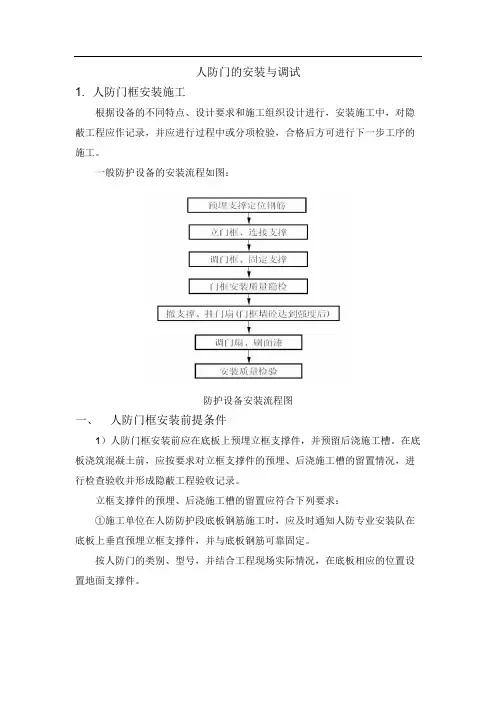

人防门的安装与调试
人防门的安装与调试1.人防门框安装施工根据设备的不同特点、设计要求和施工组织设计进行，安装施工中，对隐蔽工程应作记录，并应进行过程中或分项检验，合格后方可进行下一步工序的施工。
一般防护设备的安装流程如图：防护设备安装流程图一、人防门框安装前提条件1）人防门框安装前应在底板上预埋立框支撑件，并预留后浇施工槽。
在底板浇筑混凝土前，应按要求对立框支撑件的预埋、后浇施工槽的留置情况，进行检查验收并形成隐蔽工程验收记录。
立框支撑件的预埋、后浇施工槽的留置应符合下列要求：①施工单位在人防防护段底板钢筋施工时，应及时通知人防专业安装队在底板上垂直预埋立框支撑件，并与底板钢筋可靠固定。
按人防门的类别、型号，并结合工程现场实际情况，在底板相应的位置设置地面支撑件。
预埋门框支撑件示意图②浇筑底板混凝土时，应在门框墙下槛梁两侧底板处预留后浇施工槽。
后浇施工槽宽度为下槛梁宽度+2b，即：A1=C1+2b，A2=C2+2b。
深度为h。
具体尺寸要求，应满足下列要求：对于固定门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=200mm。
当人防门洞净宽＞1500mm时，b=500mm，h=250mm。
对于活门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=300mm。
当人防门洞净宽＞1500mm时，b=500mm，h=350mm。
对于无门槛式人防门，人防门洞净宽＞1500mm时，b=500mm，h=350mm。
后浇施工槽深度h不宜大于底板厚度一半。
2）底板混凝土浇筑完成，结构强度达到50％以上后，方可按下图所示安装门框安装示意图活门槛门门框安装示意图无门槛门门框安装示意图3）人防门框安装前，施工单位应向人防专业安装队提供人防门孔中线、门口线及门框标高。
监理单位应组织测量单位和人防专业安装队，对交接检查水准基点交接记录。
二、人防门框安装施工1）查人防门框立框支撑件和预留后浇施工槽设置情况人防门框安装前，应检查门框立框支撑件和预留后浇施工槽设置是否满足规定。
人防门安装流程 ppt课件
现场环境考察需了解内容
现场是否具备安装条件
现场模板钢筋情况
与施工方确定所需安装门 框大概需要时间
现场外部道路情况，是否 存在限行问题
现场钢筋绑扎应达到右侧 图片中的情况方可施工， 打底板活门槛预留
墙柱钢筋绑扎完成 地梁钢筋绑扎到位
对甲方及施工单位技术交底
在我方将门框、门扇等产品运输到现场后应有堆放场地、 配件有存放场地，确保安全。
上下门框锚钩间距350mm
侧门框锚钩间距285mm
门框锚钩采用下图锚钩 铰页底板 部位锚钩 采用马蹬 形式
上下门框锚钩间距350mm 侧门框锚钩间距320mm
门框锚钩采用下图锚钩
铰页底板 部位锚钩 采用马蹬 形式
BMH11000门框锚钩焊接情况
BMH14500门框锚钩焊接情况
上下门框锚钩间距500mm 侧门框锚钩间距310mm
在活门槛部位在浇筑混凝土时需留出安装门框的部位，即 在门框部位比建筑地面标高低100mm，在死门槛部位需绑 扎出此处门槛钢筋，但不得进行浇筑，。
我方在完成门框安装后，贵方不得随意将我方门框上部的 预埋件、支撑等割除。否则造成的验收不合格，由需方负 责。
我方在安装完成BMH系列门框后，在封模时，应以门框 内径为基线上下留出150mm、靠近铰页部位留出350mm、 闭锁部位留出150mm的空间。
我方在产品运到现场后，需协调将货物卸到位（或者堆放 场地）。
贵方在我方没有安装完成门框时不得进行封模，搭设架管 工作。
贵方在门框墙绑扎完成后（上部钢筋可以不绑扎），通知 我方进行安装。
贵方在我方安装时需提供门边线或墙边线、标高线、轴线 等。
在预留洞口绑扎时需留出比此处洞口宽50mm的洞口(留出 保护层)。
人防门安装工艺流程及操作要点
人防门安装工艺流程及操作要点随着人们安全意识不断提高，对各类建筑物人防要求越来越严格，人防门已普遍应用在各类建筑物中。
由于人防门的特殊功能和作用，我们常见的人防门表现为粗笨的构造形式，这给人防门的安装带来了一定困难，尤其是先安装门框后安装门的施工方法，造成多次安装及修改，耗费人力物力，浪费时间。
现代化的人防门分别为防密闭门、护密闭门、防爆破活门等规格，安装工程量比较大，技术要求高，难度大，往往很多单位在安装的时候容易出现错误，不能保证质量。
1、施工工艺原理对人防门进行安装施工，通过对整体起吊、安装、支设、固定、模板混凝土浇筑的控制，保证人防门的安装施工质量。
2、安装工艺流程及操作要点2.1、工艺流程施工准备一测量放线一钢筋绑扎一整体起吊一校正一安装一设定支撑一固定模板支设2.2、操作要点2.3、K施工准备1,熟悉图纸，技术准备。
2,塔吊设立位置应提前考虑到人防门的平面布置位置，应在塔吊旋转半径及吊重范围内。
3,人防门进场，按编号分类堆放。
堆放场地应平整，坚实，无积水。
4,编制安装计划，合理安排施工工序。
5,对操作工人进行技术交底。
6,现场安全教育。
2.3.2、测量放线1,根据图纸，放出轴线、标高控制线、模板控制线。
2,对轴线、标高自检并经监理验收合格后进入下道工序。
2.3.3、钢筋绑扎1,按设计详图制作、绑扎钢筋。
2,钢筋锚固长度同时满足防空地下室构造及抗震构造要求。
3,验收。
特别注意不能把门框墙等同于一般的剪力墙，应对门框墙钢筋进行单独的验收，并形成检验批资料。
2.3.4、2.4整体起吊1,根据施工组织设计，对人防门框及门进行整体吊装。
2,检查人防门各部位连接情况，保证连接牢固，各配件无松动。
3,将用卡环将吊索锁紧。
4,进行试起吊，确认吊索从门吊环中穿过，满足各项要求。
5,正式起吊。
信号工指挥塔吊缓慢起吊，平稳吊至安装地点。
2.3.5、安装和临时固定1,人防门吊运至安装位置后，落钩，放到地面。
人防工程,防护门门框墙是指什么
人防工程,防护门门框墙是指什么防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。
人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙。
人防工程是战争或者自然灾害的时候给人们提供保护的安全场所。
所以人防工程的施工要保障它的安全性，可用的价值要高，一定要坚固才可以，人防工程的施工肯定与一般民用建筑有不一样的地方。
那么，人防工程,防护门门框墙是指什么?一、人防工程指的是什么?人防工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。
人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施;是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。
二、防护门门框墙是指什么?防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。
人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙，如楼梯间两侧的墙箍筋都是闭合的，开口箍用于局部洞口两侧加密，或结构洞口与建筑洞口不符时增加的套子。
首先要注意材料的选择，必须选择混凝土浇铸，并且钢筋在焊接处要焊牢。
其次，对于管线材料的厚度也有要求，对钢板也有厚度要求。
最后，安全施工应当有事前教育，事中跟踪，事后归档的工作。
三、人防工程施工注意事项:防空地下室施工须按《人民防空地下室设计规范》(GB50038-2005)、《人民防空工程施工及验收规范》(GB50134-2004)、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》(GB50208-2002)等有关设计和施工规范施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、名称：根据图纸输入构件的名称，该名称在当前楼层的当前构件类型下是唯一的。
2、门框墙左侧构造：门框墙左侧的样式，可通过按钮进入图库选择参数化图形，共提供了8种样式。
下面以左右悬臂式、上下部无卧梁式的构造介绍如何输入尺寸及配筋。
3、门框墙右侧构造：选择门框墙的右侧构造样式，同左侧构造。
4、门框墙上部构造：选择门框墙的上部构造样式，共提供了11种样式，方法同上。
5、门框墙下部构造：选择门框墙的下部构造样式，共提供了8种样式，方法同上。
6、纵筋构造：当选择为设置插筋时，软件根据相应设置自动计算插筋；当选择为纵筋锚固时，则上层墙体垂直钢筋伸入下层，不再单独设置插筋。
7、左侧尺寸：定义门框墙左侧构造的尺寸。
8、洞口宽度（mm）：门框墙洞口的宽度。
9、悬臂尺寸1（mm）：当门框墙左侧的构造选择为悬臂式后，在此输入悬臂尺寸；如果选择为柱式，则输入边柱宽度。
10、节点尺寸1（mm）：当门框墙左侧的构造选择为悬臂式后，此处输入左侧节点的尺寸；如果选择为柱式，则输入柱的高度。
11、左侧配筋：定义人防门框墙的左侧配筋。
12、左侧墙肢纵筋：输入左侧墙肢的纵筋，输入格式：数量+级别+直径，例如：3B16，不同钢筋信息用“+”连接，例如2B20+2B16。
13、左侧墙肢分布筋：输入左侧墙肢的分布筋，输入格式：数量+级别+直径或级别+直径+间距，例如：3B16或B12@200，当直接输入根数时，不同钢筋信息用“+”连接，例如2B20+2B16。
14、左侧墙筋：左侧节点墙体部分的纵筋。
，输入格式：数量+级别+直径。
15、左侧墙肢水平筋：左侧墙肢部分的水平钢筋，输入格式：级别+直径+间距，如B12@150。
16、左侧墙肢拉筋：左侧墙肢部分的拉筋信息，输入格式：级别+直径+间距*间距，如B12@150*150或【排数】+级别+直径+间距，如2B12@150。
17、洞口加筋：门框墙洞口的附加钢筋，输入格式：数量+级别+直径，不同直径用加号连接，如3B16+3B18，数量为洞口一侧的钢筋根数。
18、加筋长度（mm）：洞口加筋的长度，输入范围（0,50000），单位为mm。
在尺寸、配筋输入过程中，可以参照参数图中的标注进行，属性输入框与参数图中保持同步及联动：
右侧尺寸、右侧配筋、上部尺寸、上部配筋、下部尺寸、下部配筋：输入方法同左侧尺寸、左侧配筋。
49、汇总信息：默认为构件的类别名称。
报表预览时部分报表可以以该信息进行钢筋的分类汇总。
50、保护层厚度（mm）：软件自动读取楼层管理中的保护层厚度，如果当前构件需要特殊处理，则可以根据实际情况进行输入。
51、计算设置：对钢筋计算规则进行修改，当前构件会自动读取工程设置中的计
算设置信息，如果当前构件的计算方法需要特殊处理，则可以针对当前构件进行设置。
具体操作方法请参阅“计算设置”。
52、节点设置：对于钢筋的节点构造进行修改，具体操作方法请参阅“节点设置”。
当前构件的节点会自动读取节点设置中的节点，如果当前构件需要特殊处理时，可以单独进行调整。
53、搭接设置：软件自动读取楼层设置中搭接设置的具体数值，当前构件如果有特殊要求，则可以根据具体情况修改。
54、其他钢筋：除了当前构件中已经输入的钢筋以外，还有需要计算的钢筋，则可以通过其他钢筋来输入。
具体的输入方法参见“其他钢筋输入方法”。
55、底标高（m）：人防门框墙的底标高，单位m。
56、锚固搭接：软件会自动读取楼层管理中的数据，当前构件需要特殊处理时，可以单独进行调整。
新版本还增加了人防门框墙钢筋的快速复用功能，具体方法详见“人防门框墙钢筋复用”。
