钢结构制作焊接工艺评定方案
(经典文档)建筑钢结构焊接工艺评定
５焊接工艺评定５．１一般规定５．１．１凡符合以下情况之一者，应在钢结构构件制作及安装施工之前进行焊接工艺评定：１国内首次应用于钢结构工程的钢材（包括钢材牌号与标准相符但微合金强化元素的类别不同和供货状态不同，或国外钢号国内生产）；２国内首次应用于钢结构工程的焊接材料；３设计规定的钢材类别、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理制度以及施工单位所采用的焊接工艺参数、预热后热措施等各种参数的组合条件为施工企业首次采用。
５．１．２焊接工艺评定应由结构制作、安装企业根据所承担钢结构的设计节点形式、钢材类型、规格、采用的焊接方法、焊接位置等，制定焊接工艺评定方案，拟定相应的焊接工艺评定指导书，按本规程的规定施焊试件、切取试样并由具有国家技术质量监督部门认证资质的检测单位进行检测试验。
５．１．３焊接工艺评定的施焊参数，包括热输入、预热、后热制度等应根据被焊材料的焊接性制订。
５．１．４焊接工艺评定所用设备、仪表的性能应与实际工程施工焊接相一致并处于正常工作状态。
焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。
５．１．５焊接工艺评定试件应由该工程施工企业中技能熟练的焊接人员施焊。
５．１．６焊接工艺评定所用的焊接方法、钢材类别、试件接头形式、施焊位置分类代号应符合表５．１．６／１～表５．１．６／４及图５．１．６／１～图５．１．６／４规定。
５．１．７焊接工艺评定试验完成后，应由评定单位根据检测结果提出焊接工艺评定报告，连同焊接工艺评定指导书、评定记录、评定试样检验结果一起报工程质量监督验收部门和有关单位审查备案。
报告及表格可采用附录Ｂ的格式。
５．２焊接工艺评定规则５．２．１不同焊接方法的评定结果不得互相代替。
５．２．２不同钢材的焊接工艺评定应符合下列规定：１不同类别钢材的焊接工艺评定结果不得互相代替；２Ⅰ、Ⅱ类同类别钢材中当强度和冲击韧性级别发生变化时，高级别钢材的焊接工艺评定结果可代替低级别钢材；Ⅲ、Ⅳ类同类别钢材中的焊接工艺评定结果不得相互代替；不同类别的钢材组合焊接时应重新评定，不得用单类钢材的评定结果代替。
焊接工艺评定方案
目录1. 组织结构 (1)2. 焊接工艺评定原则 (1)3. 焊接工艺评定原则目的 (2)4. 焊接工艺评定项目 (3)5. 焊接工艺评定试件 (3)6. 焊接 (4)7. 焊接工艺评定试验 (7)8. 焊接工艺评定试验 (8)焊接工艺评定方案钢结构焊接工艺评定方案，是针对现场钢结构焊接施工特点，选用本工程最具特点的焊接位置进行试验。
按照GB50205-2001《钢结构施工焊接规范》、JGJ81-2002《建筑钢结构规程》规定及设计施工图的技术要求进行编制。
现场安装焊接工艺评定场地选择在施工现场。
1.组织结构由本项目技术、质量、安全、专业焊接管理人员及探伤检测、焊接技工组成，并邀求业主、监理、总包现场指导。
2.焊接工艺评定原则2.1.工艺评定的焊接人员，必须是由公司持有权威部门颁发的合格证、操作证的熟练焊工。
2.2.对接焊缝试件评定合格的焊接工艺适用于角焊缝、搭接焊缝。
2.3.在焊接工艺评定前，应根据本工程节点形式，提出相应的焊接工艺评定指导书，焊接工艺评定试件经试验合格后，出具焊接工艺评定报告。
3.焊接工艺评定目的3.1.本次焊接工艺评定，作为本工程钢结构现场焊接施工的依据。
3.2.本次焊接工艺评定，检验现场焊接施工所选用的焊材是否与工程使用钢材相匹配。
3.3.本次焊接工艺评定，评定工程选用的焊接设备的性能，是否符合现场安装焊接的使用要求及投入设备的合理数量。
3.4.评定现场焊接时所采用的焊接方法及各项焊接参数。
3.5.评定现场所投入的焊接作业焊工，所需达到的操作技能等级及焊工人数。
4.焊接工艺评定项目现场焊接工艺评定选用本钢结构现场安装工程，最具典型的两种规格、位置的焊接接点作为本次焊接工艺评定的评定项目，使用钢板与工程所用钢板相同（Q345B），焊接工艺评定试板需经各项检验和试验评定合格后，做为正式的焊接工艺评定试件板。
4.1.焊接工艺评定试件规格：选定为40mm和60mm两种规格板厚钢板。
钢结构焊接工艺评定要求
钢结构焊接工艺评定要求1 焊接工艺评定准备根据现场的钢结构焊接节点形式，钢材类型、规格，采用的焊接方法，焊接位置，制定焊接工艺评定方案，确定相应的焊接工艺评定指导书，按照GB50661-2011《钢结构焊接规范》的规定施焊试件，切取试样并由具有相应资质的检测单位进行检测试验，测定焊接接头是否具有所要求的使用性能，并出具检测报告；应由相关机构对施工单位的焊接工艺评定施焊过程进行见证，并由具有相应资质的检测单位根据检测结果及规范要求的相关规定对拟定的焊接工艺进行评定，并出具焊接工艺评定报告。
焊接工艺评定的环境应反映本工程的施工现场条件；焊接工艺评定中的焊接热输入、预热、焊后处理等施焊参数，应根据被焊材料的焊接性制定；本工程现场所采用的焊接方法为手工电弧焊（SMAW）和半自动药芯焊丝二氧化碳气体保护焊（FCAW-G）。
焊接工艺评定所用设备、仪表的性能应处于正常工作状态，焊接工艺评定所用的钢材、焊接材料必须能覆盖实际工程所用材料并应符合相关标准要求，并具有生产厂出具的质量证明文件及焊接材料的化学成分表和力学性能表。
焊接工艺评定试板：由制作厂提供，提供所使用的母材质量证明书、焊材质量证明书。
如果是角接，还应有宏观酸蚀试样加工，并提供镜像照片。
焊接过程处理：焊前采用约束板将两块板进行固定，预热的加热区应在焊缝坡口两侧；大于板厚1.5倍且不小于100mm；焊接完成后沿焊缝两侧大于150mm 范围均匀加热至≥150C°，采用保温棉等材料进行围裹。
2 焊接位置现场钢结构焊接位置主要为平焊、立焊和横焊。
横焊H 立焊V3 焊接工艺评定替代规则本工程所使用钢板材质为Q345B、Q345C、 Q345GJC,和Q390GJC、Q420GJC,其中Q345属于Ⅱ类钢材，Q390属于Ⅲ类钢材，Q420属于Ⅳ类钢材，根据钢结构焊接规范要求，Ⅱ、Ⅲ类别钢材中高级钢材的焊接工艺评定结果可代替低级别钢材，因此本工程选用Q345GJC钢材做Ⅱ类钢材焊接工艺评定，可代替Q345B、Q345C钢材材质。
钢结构焊接工艺评定
钢结构焊接工艺评定

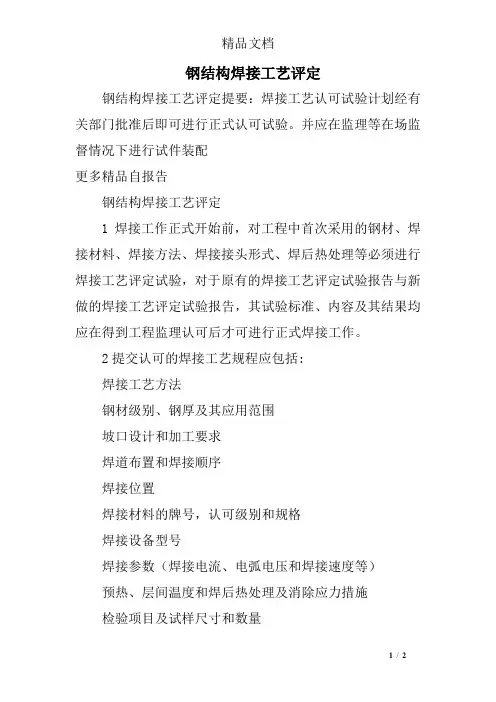

钢结构焊接工艺评定提要：焊接工艺认可试验计划经有关部门批准后即可进行正式认可试验。
并应在监理等在场监督情况下进行试件装配
更多精品自报告
钢结构焊接工艺评定
1焊接工作正式开始前，对工程中首次采用的钢材、焊接材料、焊接方法、焊接接头形式、焊后热处理等必须进行焊接工艺评定试验，对于原有的焊接工艺评定试验报告与新做的焊接工艺评定试验报告，其试验标准、内容及其结果均应在得到工程监理认可后才可进行正式焊接工作。
2提交认可的焊接工艺规程应包括:
焊接工艺方法
钢材级别、钢厚及其应用范围
坡口设计和加工要求
焊道布置和焊接顺序
焊接位置
焊接材料的牌号，认可级别和规格
焊接设备型号
焊接参数（焊接电流、电弧电压和焊接速度等）
预热、层间温度和焊后热处理及消除应力措施
检验项目及试样尺寸和数量
3焊接工艺认可试验计划经有关部门批准后即可进行正式认可试验。
并应在监理等在场监督情况下进行试件装配、焊接和力学性能测试。
力学性能试验合格后，应在试验报告上签字。
4力学性能测试合格后，编制试验报告，该报告除了在认可试验计划中已叙述的内容外，尚须作如下补充：焊接试验及力学性能试验的日期和地点。
由监理工程师签过字的力学性能试验报告。
焊接接头的宏观或显微硬度测定。
试件全长的焊缝外形照片及X射线探伤照片或超声波探伤报告。
母材及焊接材料的质量保证书。
力学性能测试后的试样外观照片。
焊接工艺评定试验的结果应作为焊接工艺编制的依据。
焊接工艺评定应按国家规定的《建筑钢结构焊接规程jGj81-91》和《钢制压力容器焊接工艺评定》及相关标准的规定进行。
钢结构焊接工艺评定标准
钢结构焊接工艺评定标准1. 引言钢结构焊接工艺评定标准是为了确保钢结构焊接工艺的质量和可靠性，在建设工程和制造行业中起到重要的作用。
该标准旨在提供焊接工艺评定的规范要求，以便评估焊接工艺的合格性，并为相关工程项目的实施提供指导。
2. 焊接工艺评定的定义和目的焊接工艺评定是指对特定焊接条件下的焊接工艺进行评估和审查的过程。
评定的目的是确定焊接工艺的适用性、可行性和优劣。
通过焊接工艺评定，可以评估焊接工艺的质量和可靠性，并为后续的焊接工作提供指导和依据。
3. 焊接工艺评定标准的适用范围钢结构焊接工艺评定标准适用于所有涉及钢结构的焊接工艺评定。
包括但不限于以下方面： - 钢结构的焊接工艺评定；- 焊接人员的焊接工艺评定； - 焊接设备和材料的焊接工艺评定。
4. 焊接工艺评定的基本要求焊接工艺评定应符合以下基本要求： ### 4.1 焊接工艺记录焊接工艺评定应包含完整的焊接工艺记录，包括焊接参数、检测方法、评定结果等信息。
焊接工艺记录应该清晰、详细，并符合相关的标准和规范要求。
4.2 焊接工艺试样制备焊接工艺评定应制备代表性的焊接工艺试样，确保试样的准确性、可重复性和可比性。
焊接工艺试样的制备应符合相关的国家标准和规范。
4.3 焊接工艺试验焊接工艺评定应进行严格的焊接工艺试验，确保焊接工艺的性能和可靠性。
焊接工艺试验应包括焊缝质量检测、焊接接头强度测试、焊接材料性能检测等内容。
4.4 焊接工艺评定结果焊接工艺评定的结果应准确、可靠，并符合相关的标准和规范要求。
评定结果应详细记录并及时通报，以便对焊接工艺的改进和调整提供依据。
5. 焊接工艺评定的程序和方法钢结构焊接工艺评定应按照以下程序和方法进行： ###5.1 焊接工艺评定计划制定焊接工艺评定计划，明确评定的目标、范围和方法。
评定计划应充分考虑实际的工艺条件和评定的要求，确保评定的合理性和可行性。
5.2 焊接工艺评定试验按照评定计划进行焊接工艺试验。
试验包括但不限于以下内容： - 焊接参数的选择和调整； - 焊接质量的评估和检测；- 焊接接头的强度和韧性测试； - 焊接材料性能的检验。
钢结构焊接工艺评定报告
钢结构焊接工艺评定报告一、引言钢结构焊接工艺评定报告旨在对钢结构焊接工艺进行全面评定，确保焊接质量符合相关标准和要求。
本报告将从焊接材料、焊接方法、焊接设备以及焊接质量等方面进行评定和分析。
二、焊接材料评定1. 焊接材料的选择根据钢结构的材质和要求，选择适合的焊接材料。
应注意焊接材料的强度、塑性、韧性等性能是否与基材相匹配，以确保焊接接头的强度和稳定性。
2. 焊接材料的质量评定对焊接材料进行质量评定，包括焊丝的化学成分、机械性能、焊缝的拉伸强度、冲击韧性等指标要求。
焊接材料的质量评定是确保焊接接头质量稳定的重要环节。
三、焊接方法评定1. 焊接方法的选择根据钢结构的形状、尺寸和结构要求，选择合适的焊接方法。
常用的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。
不同的焊接方法适用于不同的焊接工况和要求。
2. 焊接方法的操作规程评定对焊接方法的操作规程进行评定，包括焊接电流、电压、焊接速度、焊接角度、焊接顺序等方面的要求。
操作规程的评定是确保焊接过程稳定和焊接质量可控的重要环节。
四、焊接设备评定1. 焊接设备的选择根据焊接方法的要求，选择适合的焊接设备。
焊接设备的选择应考虑焊接工况、焊接电流、电压、焊接速度等因素，确保焊接设备能够满足焊接要求。
2. 焊接设备的性能评定对焊接设备的性能进行评定，包括焊接电流的稳定性、焊接电压的调节范围、焊接速度的可调性等方面的要求。
焊接设备的性能评定是确保焊接过程稳定和焊接质量可控的重要环节。
五、焊接质量评定1. 焊接接头的外观质量评定对焊接接头的外观质量进行评定，包括焊缝的均匀性、焊缝的凹凸度、焊缝的表面质量等指标要求。
外观质量评定是确保焊接接头外观美观和焊缝质量良好的重要环节。
2. 焊接接头的力学性能评定对焊接接头的力学性能进行评定，包括焊接接头的拉伸强度、屈服强度、冲击韧性等指标要求。
力学性能评定是确保焊接接头强度和稳定性的重要环节。
六、结论通过对钢结构焊接工艺的全面评定，可以得出结论：焊接材料的选择合理，焊接方法的操作规程符合要求，焊接设备的性能稳定可靠，焊接质量满足相关标准和要求。
钢结构工程焊接工艺评定方案
钢结构工程、焊接工艺评定方案批准：审核：编制：XXXX项目部年月日钢结构工程、焊接工艺评定方案钢结构工程现场焊接工艺评定具有技术要求高、复杂、工作量大的特点，是一项系统工程，由于焊接工艺评定的地位特殊，是焊接工程十分重要的技术环节。
一、编制依据和基本规定（1）JGJ81－2002《建筑钢结构焊接技术规程》（2）《结构招标施工图》（3）《钢结构工程施工组织设计》（4）GB 50205-2001 - 建筑钢结构工程施工质量验收规范（5）GB/T1591-94 - 低合金高强度结构钢（6）YB 4104-2000 - 高层建筑结构用钢板（7）GB/T5315-85 - 厚度方向性能钢板当以上规范不能函盖地方，参考以下国际规范a.DIN17182 - 高焊接性能铸钢(德国)（8）绝大多数的钢构件为钢板焊接成的箱型截面，钢板的最大厚度不大于100mm；除特别注明外，钢板厚度≤34mm时，采用Q345钢材；钢板厚度≥36mm 时，采用Q345GJ钢材。
厚度分布：·组合钢柱除少量棱形柱底部和顶部为90~100mm，其余为50~80mm，另外两根方形斜柱板厚绝大多数为30、25、20mm。
·桁架上弦杆个别段为50mm外，其余均在40mm以下，大多数为30、25、20mm。
·桁架下弦杆个别段为50、42mm外，其余绝大多数为20mm。
·腹杆为20、14、10mm，多数为10mm。
·次结构板厚最大36mm，绝大部分为20mm以下。
（9）选用钢材性能应满足下例要求:钢材冲击韧性要求钢材厚度方向性能要求（10）铸钢机械性能符合下表规定（11）除特别注明外，所有焊接均采用全熔透对接焊缝。
（12）除特别注明外，手工焊接所采用焊条的质量标准须符合现行国家规范GB/T5117及GB/T5118的规定，对Q345级钢材须采用E50级焊条，对Q345GJ 钢材须采用E55级焊条。
（13）除特别注明外，自动或半自动焊接所采用的焊条、焊丝及焊剂须与主体金属强度相适应，其质量标准须符合现行国家规范GB/T14957或GB/T14958的规定。
钢结构制作焊接工艺评定方案
钢结构制作焊接工艺评定方案编制:________审核:________批准:________菏泽汇隆杭萧钢构有限公司一、总则1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。
2、焊接工艺评定执行标准GB 50661-2011 钢结构焊接规范GB50205-2001 《钢结构工程施工质量及验收规范》GB/T 1591-94 《低合金结构钢》YB4104-2000 《高层建筑结构用钢板》GB/T 5118-95 《低合金钢焊条》GB/T14957-94 《熔化用钢丝》GB/T12470-90 《低合金钢埋弧焊用焊剂》GB/T 8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》GB 3323-87 《钢熔化焊对接接头射线照相和质量分级》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB 2650-89 《焊接接头冲击试验方法》GB 2651-89 《焊接接头拉伸试验方法》GB 7032-86 《焊接接头弯曲及压扁试验方法》GB 7032-86 《T 型角焊接头弯曲试验方法》GB 228-87 《金属拉伸试验方法》GB 232-88 《金属弯曲试验方法》二、工程概况1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。
工程钢材由本公司统一采购：表一：现用钢材Q235、 Q345规格2.焊接材料的使用及匹配：1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW）工厂所使用的保护气体（纯度99.9%）(菏泽市雄风气体有限公司)2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）3.本次焊接工艺评定报告的命名方式为HLHX-HP-XXXXXX。
表四：焊接坡口形式：序号焊接方法坡口形式坡口尺寸焊接位置母材材质母材板厚适用厚度备注1GMAW α=60°；t=10；p=3；b=2；平焊Q235B103~202SAW t=10；b=0；平焊Q235B103~203GMAW α=45°；t=10；p=3；b=0；平焊Q235B103~204SAW t=10；b=2；平焊Q235B103~205GMAW α1=45°；α2=60°；t=16；p=0；b=0；H1=2/3(t-p)=10.5; H2=1/3(t-p)=5.5；平焊Q345B163~326SAW α=60°；t=16；p=6；b=0；平焊Q345B163~327GMAW α1=45°；α2=60°；t=16；p=0；b=0；H1=2/3(t-p)=10.5; H2=1/3(t-p)=5.5；平焊Q345B163~328SAW α=60°；t=16；p=6；b=0；平焊Q345B163~324.焊接工艺评定试件检验试样的类别和试样数量根据钢结构焊接规范《GB50661-2011》6.4.2条款，对焊接工艺评定试件进行以下项目的检测；表五：试件检测项目及数量试件形式试件厚度无损探伤试件数量拉伸面弯背弯侧弯冲击宏观酸蚀及硬度焊缝区热影响区粗晶区对接接头10要222-33-对接接头16要2--433-T型接头10要------2 T型接头16要------25．评定合格的试件厚度与工程适用厚度范围三、焊接工艺评定安排1、试件备料下料时记下钢板批号、熔炼号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构制作焊接工艺评定方案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]钢结构制作焊接工艺评定方案编制:________审核:________批准:________菏泽汇隆杭萧钢构有限公司一、总则1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。
2、焊接工艺评定执行标准GB 50661-2011 钢结构焊接规范GB50205-2001 《钢结构工程施工质量及验收规范》GB/T 1591-94 《低合金结构钢》YB4104-2000 《高层建筑结构用钢板》GB/T 5118-95 《低合金钢焊条》GB/T14957-94 《熔化用钢丝》GB/T12470-90 《低合金钢埋弧焊用焊剂》GB/T 8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》GB 3323-87 《钢熔化焊对接接头射线照相和质量分级》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB 2650-89 《焊接接头冲击试验方法》GB 2651-89 《焊接接头拉伸试验方法》GB 7032-86 《T 型角焊接头弯曲试验方法》GB 228-87 《金属拉伸试验方法》GB 232-88 《金属弯曲试验方法》二、工程概况1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。
工程钢材由本公司统一采购：表一：现用钢材Q235、 Q345规格2.焊接材料的使用及匹配：1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW）工厂所使用的保护气体（纯度%）(菏泽市雄风气体有限公司)2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）3.本次焊接工艺评定报告的命名方式为HLHX-HP-XXXXXX。
表四：焊接坡口形式：4.焊接工艺评定试件检验试样的类别和试样数量表五：试件检测项目及数量5．评定合格的试件厚度与工程适用厚度范围三、焊接工艺评定安排1、试件备料下料时记下钢板批号、熔炼号。
1)表六：试件选用规格及数量2)引弧、熄弧板制备规格及数量3) 坡口加工试板与引弧、熄弧板开破口形式按照表四进行加工。
4）试件要求I：试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹和其他对焊缝质量有不利影响的缺陷。
待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
II：焊接接头坡口的加工或缺陷的清除可采用机械加工、热切割、碳弧气刨、铲凿或打磨等方法。
III：采用热切割方法加工的坡口表面质量应符合行业标准《热切割、气割质量和尺寸偏差》JB/T 的有关规定。
钢材厚度不大于100mm时，割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
6）焊剂的烘干焊剂使用前应按照制造厂家推荐的温度进行烘焙，受潮或结块的焊剂严禁使用。
2、焊接过程（1）焊接过程中应认真填写焊接参数记录表，焊接参数应详实明确。
焊接参数的记录由技术和质量完成，焊接过程当中的照片由技术负责。
（2）埋弧焊焊接引熄弧板焊缝长度不少于50mm，二氧化气体保护焊焊接引熄弧板焊缝长度不少于30mm。
(3)角焊缝焊脚高度3、试件焊接完成后，标记试件材料、焊接方法，妥善放置供后续检测使用。
四、焊接工艺评定指导书预热温度(℃)/层间温度≤230℃后热温度(℃)及时间(min)/焊后处理/接头及坡口尺寸图α=60°；t=10；p=3；b=2；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(l/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO220~25250~27026~2835~3830~40 3GMAWER50-6CO220~25250~27026~2835~3830~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号母材钢号Q235B 板厚10mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢铁有限公司ER50-6实心焊丝Ф/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊司焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接预热温度(℃)/层间温度≤230℃后热温度(℃)及时间(min)/焊后处理/接头及坡口尺寸图α1=45°；α2=60°；t=16；p=0；b=0；H1=; H2=；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(1/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO215~20250~27026~2835~3830~40 3GMAWER50-6CO215~20250~27026~2832~3530~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号母材钢号Q345B 板厚16mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢ER50-6实心焊丝/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接预热温度(℃)/层间温度≤230℃后热温度(℃)及时间(min)/焊后处理/接头及坡口尺寸图α1=45°；α2=60°；t=16；p=0；b=0；H1=; H2=；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(1/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO215~20250~27026~2835~3830~40 3GMAWER50-6CO215~20240~26026~2838~4030~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号母材钢号Q235B 板厚10mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号规格烘干制度(℃×h)备注五、试件试样的试验与检验1、试件的外观检验应符合下列要求:对接、角接及T形接头：1）焊缝不得有裂纹、未焊透、未熔合、焊瘤、气孔、夹渣等缺陷；2）焊缝咬边总长度不得超过焊缝两侧长度的15%，咬边深度不得超过；3）焊缝外形尺寸应符合下表的要求。
对接、角接及T形接头焊缝外形尺寸允许偏差（mm）六、记录和报告1、记录焊接工艺评定的实施过程中，对工艺评定试件焊接的过程和结果进行记录。
表格如下下：。
