驻波表
驻波表-功率计
驻波表-功率计天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。
SWR驻波表
功率——驻波表调整
作者：BD2EZ
从原理得知：功率——驻波表实际就是一个电桥，c1、c2分压得到的电压和T1感应所得到的电压进行相加或者相减所得到的数值就是正向功率或者反向功率，在图1中c1、c2分压得到的电压和T1感应所得到的电压如果相同，相位相反，电压表两端的电压差就为零，电压表显示为零，显示的是反向功率。
如果改变T1相位（线圈两端对调）如图2，c1、c2分压得到的电压和T1感应所得到的电压相同，相位相同，电压表显示为两个电压之和，显示的是正功率。
图1图2
要想调整好功率——驻波表，就要将c1、c2分压得到的电压和T1感应所得到的电压相同，加大c1或者减小c2，可以将c1、c2分压提高；在一定范围内减少T1的匝数，可以将T1感应所得到的电压提高。
图3
例如调整单瓷环的功率——驻波表，图3。
首先将c1、c3去掉，如图4，
图4
用万用表测量REF和FWD，此时电压应该相同，如有差异，应首先检查两个检波二极管的压降是否对称；如电压相同，应记录此数值。
然后接入c1、c3，断开T的线圈两端，如图5。
图5
用万用表测量REF和FWD，此电压应与刚才测得电压相同，如不同，应调整c1、c3使其相同。
这时，接入T的线圈两端，用万用表测量REF和FWD，REF应为0，FWD应为2倍的刚才测得的电压。

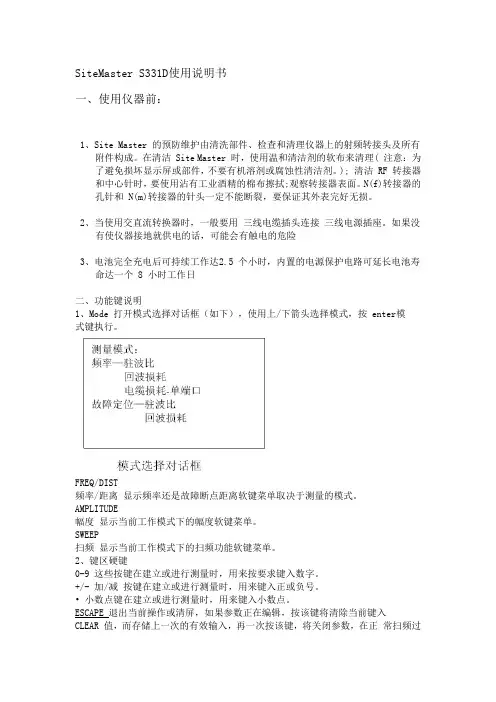

驻波表使用说明书
SiteMaster S331D使用说明书一、使用仪器前：1、Site Master 的预防维护由清洗部件、检查和清理仪器上的射频转接头及所有附件构成。
在清洁 Site Master 时，使用温和清洁剂的软布来清理( 注意：为了避免损坏显示屏或部件，不要有机溶剂或腐蚀性清洁剂。
); 清洁 RF 转接器和中心针时，要使用沾有工业酒精的棉布擦拭;观察转接器表面。
N(f)转接器的孔针和 N(m)转接器的针头一定不能断裂，要保证其外表完好无损。
2、当使用交直流转换器时，一般要用三线电缆插头连接三线电源插座。
如果没有使仪器接地就供电的话，可能会有触电的危险3、电池完全充电后可持续工作达2.5 个小时，内置的电源保护电路可延长电池寿命达一个 8 小时工作日二、功能键说明1、Mode 打开模式选择对话框（如下），使用上/下箭头选择模式，按 enter模式键执行。
FREQ/DIST频率/距离显示频率还是故障断点距离软键菜单取决于测量的模式。
AMPLITUDE幅度显示当前工作模式下的幅度软键菜单。
SWEEP扫频显示当前工作模式下的扫频功能软键菜单。
2、键区硬键0-9 这些按键在建立或进行测量时，用来按要求键入数字。
+/- 加/减按键在建立或进行测量时，用来键入正或负号。
•小数点键在建立或进行测量时，用来键入小数点。
ESCAPE 退出当前操作或清屏，如果参数正在编辑，按该键将清除当前键入CLEAR 值，而存储上一次的有效输入，再一次按该键，将关闭参数，在正常扫频过程中，按该键将回波到上一级菜单。
UP/DOWN 增加或减少参数值，改变的特定参数值将出现在液晶屏的信息ARROWS 域中。
注意：在打开仪器，未按任何按键前，UP/DOWN ARROWS 键可用来调节显示器的对比度，按 ENTER 键后回波到正常操作。
ENTER 执行当前操作或参数选择ON 打开或关闭 Anritsu Site Master ，当打开 Site Master 时，上一次 OFF关闭时的系统状态将被存储，如果按下 ESCAPE/CLEAR 的同时，按下了 ON/OFF 键，则保存出厂的预置值。

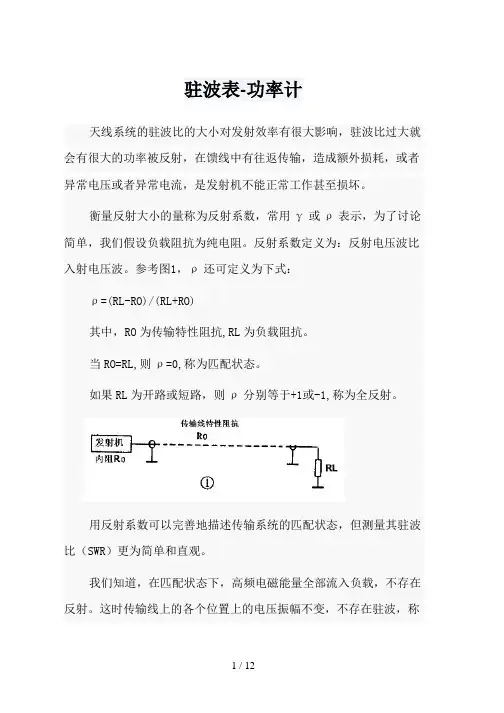

驻波表-功率计
驻波表-功率计天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。

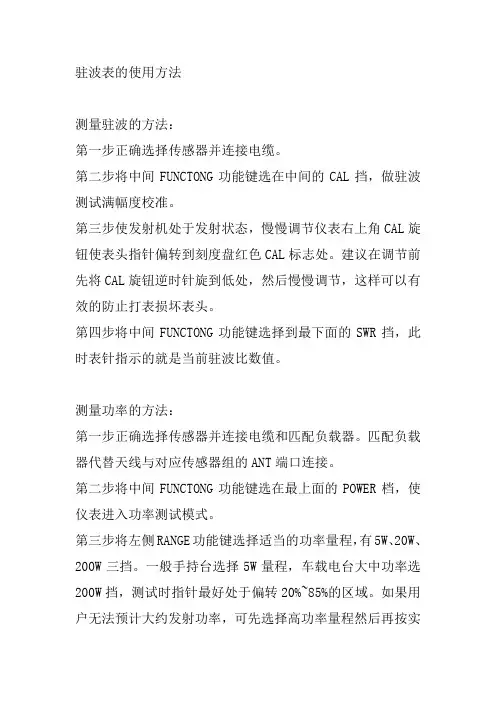

驻波表的使用方法
驻波表的使用方法测量驻波的方法：第一步正确选择传感器并连接电缆。
第二步将中间FUNCTONG功能键选在中间的CAL挡，做驻波测试满幅度校准。
第三步使发射机处于发射状态，慢慢调节仪表右上角CAL旋钮使表头指针偏转到刻度盘红色CAL标志处。
建议在调节前先将CAL旋钮逆时针旋到低处，然后慢慢调节，这样可以有效的防止打表损坏表头。
第四步将中间FUNCTONG功能键选择到最下面的SWR挡，此时表针指示的就是当前驻波比数值。
测量功率的方法：第一步正确选择传感器并连接电缆和匹配负载器。
匹配负载器代替天线与对应传感器组的ANT端口连接。
第二步将中间FUNCTONG功能键选在最上面的POWER档，使仪表进入功率测试模式。
第三步将左侧RANGE功能键选择适当的功率量程，有5W、20W、200W三挡。
一般手持台选择5W量程，车载电台大中功率选200W挡，测试时指针最好处于偏转20%~85%的区域。
如果用户无法预计大约发射功率，可先选择高功率量程然后再按实际情况减小量程，这样可以有效的防止打表损坏表头。
第四步将右侧POWER功能键选到中间FWD挡，此时使发射机发射即显示正向功率，当驻波表连接匹配负载器时也可理解为仪表指示发射机发射功率。
如果POWER功能键选到上方REF 挡则显示反向功率。
测量驻波的方法：第一步正确选择传感器并连接电缆。
第二步在仪器面板右上部通过工作波段开关（FREQUENCY RANGE）选择对应的测试频率范围。
第三步在仪器面板右下部通过功率量程开关（POWER RANGE）选择适当的功率显示范围。
如果用户无法预计大约发射功率，可先选择高功率量程然后再按实际情况减小量程，这样可以有效的防止打表损坏表头。
一般短波电台全功率输出可以选择300W量程挡，如果使用250W以上功率放大器则选择3000W量程挡。

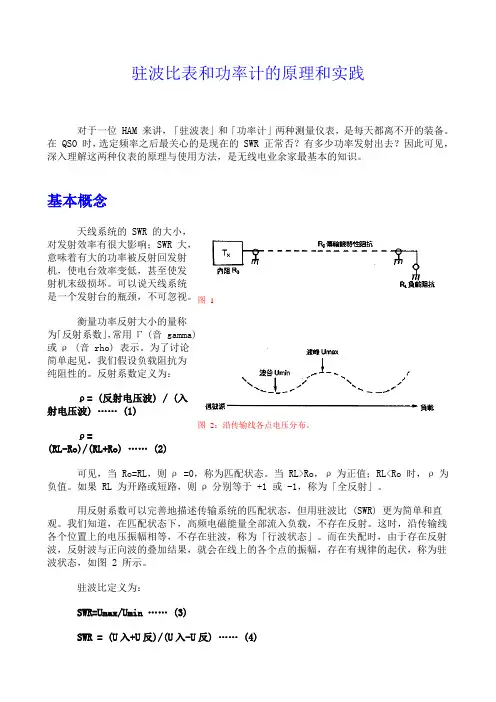

驻波表的原理及设计
驻波比表和功率计的原理和实践对于一位 HAM 来讲，「驻波表」和「功率计」两种测量仪表，是每天都离不开的装备。
在 QSO 时，选定频率之后最关心的是现在的 SWR 正常否？有多少功率发射出去？因此可见，深入理解这两种仪表的原理与使用方法，是无线电业余家最基本的知识。
基本概念天线系统的 SWR 的大小，对发射效率有很大影响；SWR 大，意味着有大的功率被反射回发射机，使电台效率变低，甚至使发射机末级损坏。
可以说天线系统是一个发射台的瓶颈，不可忽视。
衡量功率反射大小的量称为「反射系数」，常用Γ (音 gamma)或ρ (音 rho) 表示。
为了讨论简单起见，我们假设负载阻抗为纯阻性的。
反射系数定义为：ρ= (反射电压波) / (入射电压波) (1)ρ=(RL-Ro)/(RL+Ro) (2)可见，当 Ro=RL ，则ρ =0，称为匹配状态。
当 RL>Ro ，ρ为正值；RL<Ro 时，ρ为负值。
如果 RL 为开路或短路，则ρ分别等于 +1 或 -1，称为「全反射」。
用反射系数可以完善地描述传输系统的匹配状态，但用驻波比 (SWR) 更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时，沿传输线各个位置上的电压振幅相等，不存在驻波，称为「行波状态」。
而在失配时，由于存在反射波，反射波与正向波的叠加结果，就会在线上的各个点的振幅，存在有规律的起伏，称为驻波状态，如图 2 所示。
驻波比定义为：SWR=Umax/Umin (3)SWR = (U 入+U 反)/(U 入-U 反) (4)图 1图 2：沿传输线各点电压分布。
SWR = (√P入+√P反)/(√P入-√P反) (5)显然地，当无反射时，SWR= 1，当全反射时SWR= ∞。
SW R = (1+|ρ|)/(1-|ρ|) (6)SWR = RL/Ro RL>Ro 时 (7)SWR = Ro/RL Ro>RL 时 (8)由公式可见，当Ro=50 Ω时，RL= 100 Ω或为25 Ω，都会使 SWR=2。
大红点驻波表使用说明
“大红点”驻波表使用说明书一、功能指标1、正/反向功率P：测量范围：±0.0~±120W，误差±5%。
最大承受功率：<120W。
最小0.1W出数据。
1W数据比较准确。
2、电压驻波比S（但为与“5”区别实际显示时改用“Γ”）：测量范围：1.00~1.99，2.0~19.9。
驻波系数大于19.9后显示：1._._3、使用频率：驻波：100MHZ~500MHZ。
功率：V段（145MHZ为中心），U段（435MHZ为中心）。
4、温度范围：0℃~60℃ 5、电源消耗：AAA碱性电池：3粒LCD背光关闭：<1.3mALCD背光开启：<15mA6、外形尺寸（不计突出物）：67*69*37（mm）7、接头类型：N型座8、净重：270g(不含电池）二、测量原理本仪器驻波和功率的测量，是基于微带耦合器取得正反向信号电压，经检波器、滤波器，进入A/D转换，得到正比于信号电压的数字量，再经过适当的算法和补偿，得到对应的正反向功率，和此时的电压驻波比，以上过程每10mS采样一次，并经过数字平滑滤波后每200mS刷新一次显示，由于采用普通数字万用表的3 1/2 位的LCD，因此在软件上增加了液晶段信号所需的异或逻辑驱动，驻波、正向功率、反向功率按每2S间隔轮换显示，也可以通过按键锁定某一显示状态，或立即转换显示。
本仪器设计的特点是，尽量降低硬件的复杂程度和成本，能用软件做的就用软件，因此硬件电路上很简单，一个按键就实现了：电源的开、关，显示状态的切换、保持，LCD背光的开启、关闭，操作起来很简单，没有来回拨动开关，调节旋钮的过程，只要一按设备的发射键，直接就可从LCD上读到驻波和正/反向功率值。
由于采用了高性能微控制器，同时具备ICP/ISP功能，因此软件的更新升级都极为方便，以后可以不断改进其性能，不断对测量精度进行数字补偿，改变和增加功能，例如：实现有信号就显示、没信号就关闭，延时自动开关机，增加显示反射系数等，增加HF的驻波和功率测量要有部分硬件配合实现。
几年前的小制作驻波表
几年前的小制作，调试射频电路必备--功率驻波表1#本帖最后由 bg1trk 于 2013-2-6 10:38 编辑论坛上有时能看到用电子管做震荡、射频放大的帖子，想起几年前曾做过一块功率、驻波表，这玩意对调这类电路多少有点作用。
此表所需成本不高，精度取决于调试时所对照的标准表的精度。
表身是用500型万用表改造的，此表是地摊收来的旧货，误差太大，没什么使用价值，正好拿来改造。
正反向功率检测是利用旧车台功放驻波保护电路的印刷版刀刻出来的，利用了其高频检波管。
表头是原万用表的微安表头，重新绘制、打印表盘。
原表的两个旋转开关改造后用来转换功率、驻波等档位。
原OM 电位器位置安装CAL电位器。
下面是自己设计的驻波/功率表电路图。
黑方框为检测部分屏蔽罩，蓝色是微带线。
D1、C2、R1 反射功率检测D2、C1、R2 正向功率检测SW1 正反向功率、驻波功能转换开关SW2 功率档位、驻波检测功能转换开关R3、R4、R5 各功率档位调整电位器R6 CAL电位器外观转换开关还未重新绘制标识。
-A 正向功率~A 反射功率~10V 驻波CAL调整~50V 驻波检测1mA 5W档10mA 50W档100mA 200W档500mA 驻波档耦合器外壳用罐头盒马口铁皮制作，微带线是刀刻的。
图为这块印制板微带线的尺寸。
不同板材的介电常数不同，微带线尺寸也会有差异。
图中的参数是计算尺寸经过多次试验后的最终尺寸。
DIY一块驻波表成本并不高，难点是耦合器的制作，尤其是U/V段，一是板材介电常数很难准确得到，就是能准确计算尺寸，每次做出来的东西参数也不一样。
二是因为频率太高，分布参数影响很大，多一点焊锡都会影响最终结果。
耦合器直接接假负载，正向调到满刻度，反向最低调到1.1（打印的表盘）。
用正反向功率比计算，驻波为1.05。
接我的楼顶4米GP天线，测量440MHz驻波为1.3 ,430MHz驻波为1.4,435MHz驻波为1.2。
车载天线440MHz驻波为1.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
驻波表—功率计王海峰（BD2EZ）整理天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。
如果所加负载等于电桥的设计电阻值，则C2及R上的电压相等，相位相同，于是高频电压表指示为零(即SWR=1)。
这时，电桥满足了平衡条件。
由于分布参数影响设计的准确程度，常选C1或C2为可调电容。
当所接负载偏离电桥的设计阻抗时，电桥平衡条件会因Z的改变而被破坏,电表就产生读数。
这个读数和反射电压的绝对值有对应关系。
为了读取入射电压只需将互感器的次级反接。
如果电压表是按功率刻度，则此表即可测量入射和反射功率了。
净功率为两种功率之差。
测量SWR时首先置于入射功率测量状态，调整表头的灵敏度使指针指向满度，然后置于测反向功率状态，则可在表上直读SWR值。
SWR=(入+反)/（入-反）实际的SWR表有许多方式，常见的有三种：一种是利用磁环绕制成互感器的方式，即集总参数方式；第二种是用印刷电路板的微带线方式；还有一种是同轴线方式，后两种称为分布参数方式。
磁环互感器式驻波表的实际制作：图4是典型电路，虚线上部为取样部分，所有引线要求尽可能短，并且最好放在屏蔽盒中。
虚线下面为指示电路部分，这部分对有不同方式的SWR表没有大的区别，其结构可以任意，甚至可以放在另外一个机壳中。
这种表可以工作在1.5~150MHz范围,功率量程可以设置为10W、100W、1000W等。
制作要点：互感器是一只内径约为Φ8的高频磁环，套在一小段同轴电缆之上，电缆的芯线直接焊在同周电缆插座上，同轴线的外导体只起屏蔽和去耦作用，而不应流通高频电流，必须仅某一端接地。
磁环上均匀的用Φ0.6漆包线绕20匝左右。
二极管必须采用锗高频管或正向压降极小的热载流子二极管，如采用硅管将对低功率状态下小的SWR反应不灵敏。
为了能够测量SSB时的峰值功率，电路中采用了6.8μF的滤波电容，此电容可在5~10μF间选用，但要求两支电容容量相同。
本表可以采用一直流表头用单刀双抛开关切换，也可以选用双表针表头。
这种表头有两个表心，一个指示正向功率一个指示反向功率，两只表头的交点可直接读出值SWR，十分方便。
此实际电路与前述的原理电路完全一致的，只不过利用二极管和表头组成的检波电路充当高频电压表，又利用高频扼流线圈RFC检波得到的直流电压引到表头一端，一方面将电表电路与高频部分隔离，避免了电表引线等分布参数对电桥的影响，另一方面为二极管电流提供正常的直流通路。
同时，巧妙地设计了正反向测量共用一个互感器次级。
C4上的直流电压，是R上的高频电压与C4上高频电压之和的检波结果，它反应了入射电压的大小，从而可以在表头上读出入射功率。
基于互感方式的SWR表有很多电路。
图5为一种互感器次级采用中心抽头（双线并绕）的电路，与图4区别之处在于二极管检测的高频电压是C2上的电压与次级电压串联相加的结果。
由于二极管仅有一端处于高频电位，因此节约了两只高频扼流圈。
图6是利用了一只高频电压互感器替代了电容分压器，其平衡条件为：N1/N2=R/Z。
可见，欲制作50Ω的SWR表，可采用两只相同绕法的互感器，并使R=50Ω即刻。
本电路十分简单，并且不需调整，常在商品收发讯机上采用。
图7是它的变形。
图8为图7的实际结构图，可供实际制作参考。
此外尚有3支互感器的电路（如：日本的W520）如图9。
互感器方式由于受引线及磁环互感器特性的限制，因此在VHF频段以上几乎无例外的采用匹配良好的微带线定向耦合器式电桥。
这种SWR表十分简单，它的取样电路是在一小段微带传输线的两侧各放置一条平行的短印刷线段，如图10所示。
此种电路的中心线与两侧平行线间存在有分布参数的互感与电容，其原理不能用集总参数电路的分析方法来描述。
VD1用来检测正向电压，VD2用来检测反射电压。
电桥对指定阻抗的平衡是靠端接匹配假负载时调整R2值使反向表头指示为零的方法。
然后将电桥反过来用同样方法调整R1。
R1与R2的数值在50~170Ω之间，取决于两条耦合线与中心导体的耦合程度。
在HF频段,由于频率低故对于微带线是否严格匹配要求不高，故可以用单面电路板印刷电路，不过当耦合段尺寸不够大时，低频端的灵敏度将很差。
而对于VHF、UHF则必须采用双面电路板认真设计，使微带线系通本身的特性阻抗等额定阻抗50Ω，否则驻波表本身就又很大驻波比，而不能使用。
下面简要介绍一下这种定向耦合器的原理。
在一导电平面上排列两条平行导体，如图11所示。
主导体上的电流I将在检测导体上感应一个电流Im。
Im的大小与检测导体的外电路有关。
两导体之间由于存在电容耦合，还要形成第二部分电流Ic。
其结果是在主导体中向右的正向波将在检测导体中产生向左传播的波。
由于此感应出来的波与正向的波的方向相反，故此种耦合称为反向耦合。
因此在检测线的左方用二极管可检测到输入电压。
目前大部分VHF、UHF驻波表都采用此种电路，其频率可达到GHz量级。
由于微带线在传输大功率高电压时不宜采用印刷电路的薄铜箔，故有些商品驻波表的中心导体采用架于电路板之上的粗圆导体或铜片，也可以用特殊设计的铜线或铜片，而两侧的检测线仍为印刷线。
还有一种SWR表是采用一小段同轴电缆线，在外导体铜网中穿入两条导线作为检测线，其原理和上述方式完全相同。
导体的长度与频率有关。
过短的线会使低频段灵敏度降低，从VHF段到HF的中段，通常在数厘米到十数厘米之间。
这种法既简单又方便很适合业余制作，但准确度不易控制，商品中未被采用。
下面介绍有关使用和调整的问题。
驻波表在制作好之后首先要验证对于匹配负载是否平衡。
简单的是用端接匹配负载来检验来检验指针是否为零（SWR=1）的方法只能说是初步试验，因为在小的驻波比的情况下，反射电压很小，检波电路由于二极管起始压降很小而造成死区，十分不敏感，也就是说，仅采用标准负载的方法调整，其结果是粗略的。
最有效的方法是用一个25Ω和一个100Ω的负载（两者的SWR皆为2）来试验SWR表，要反复调整SWR表中的所有有关元件数值，例如调分压电容或电阻，直到两者读数相同为止，这时SWR表才做到对称与50Ω。
然后开始给表刻度，为此要制作数只不同驻波比的负载。
对于业余爱好者来讲可只刻上SWR为2及3两个刻度就可以了（有些商品表在大于3事业不再给出刻度并染成红色，用以说明大于3的天馈系统是不正常的系统）。
为此，可用大瓦数的碳棒、金属膜或碳膜电阻来端接。
其数值如下表：注意：用电阻丝绕制的背釉电阻、水泥电阻，因其电感太大，不能使用。
自制假负载时，应尽可能减短引线长度，并用数值并联的方法，以减少杂感同时加大功率承载能力。
即使如此，用电阻自制的假负载在VHF波段也是很不准确的。
可以用一只准确的驻波表来校准自制的表，但不要采用两只表串接在一起的方法，而应分别测量，这样可以减去因串接而引入的误差。
校功率刻度时也不要用两表串接的方法。
在使用驻波表和功率计时应注意：测量天馈系统的驻波时，应在较大输出功率下进行，因为在较小功率下其结果将偏小。
由于这种表的功率刻度是在额定负载下定度的，因此测输出功率时必须在同样负载下才正确。
这种表的功率测量往往有较大的频响误差，频率升高时，读数偏大。
利用驻波表可以进行自制天线的调整工作。
通过在不同频率下测量天线系统的SWR，找到天馈系统的最小驻波比频率，从而找到调整天线尺寸的依据。
有了驻波表之后可以很容易的为自己的天线系统配上天线调配器。
如果你的天馈系统是75Ω的，应该自制一台75Ω的驻波表。
否则，当用50Ω的驻波表测量时，得到的SWR=1.5才是正确的。
