建筑升降机的安装与拆卸(正式版)

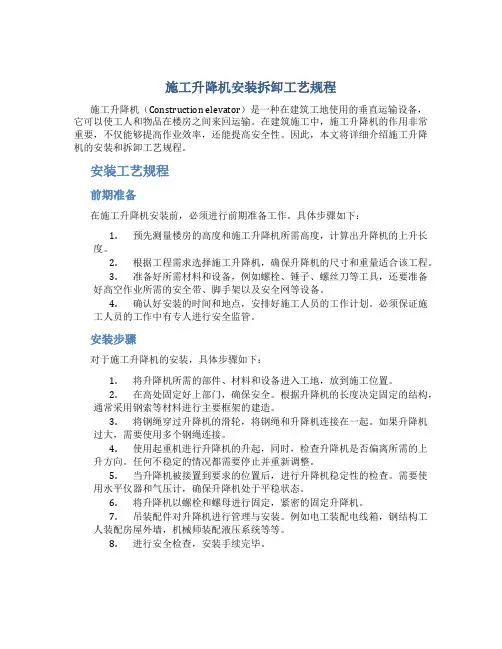

施工升降机安装拆卸工艺规程
施工升降机安装拆卸工艺规程施工升降机（Construction elevator）是一种在建筑工地使用的垂直运输设备，它可以使工人和物品在楼房之间来回运输。
在建筑施工中，施工升降机的作用非常重要，不仅能够提高作业效率，还能提高安全性。
因此，本文将详细介绍施工升降机的安装和拆卸工艺规程。
安装工艺规程前期准备在施工升降机安装前，必须进行前期准备工作。
具体步骤如下：1.预先测量楼房的高度和施工升降机所需高度，计算出升降机的上升长度。
2.根据工程需求选择施工升降机，确保升降机的尺寸和重量适合该工程。
3.准备好所需材料和设备，例如螺栓、锤子、螺丝刀等工具，还要准备好高空作业所需的安全带、脚手架以及安全网等设备。
4.确认好安装的时间和地点，安排好施工人员的工作计划。
必须保证施工人员的工作中有专人进行安全监管。
安装步骤对于施工升降机的安装，具体步骤如下：1.将升降机所需的部件、材料和设备进入工地，放到施工位置。
2.在高处固定好上部门，确保安全。
根据升降机的长度决定固定的结构，通常采用钢索等材料进行主要框架的建造。
3.将钢绳穿过升降机的滑轮，将钢绳和升降机连接在一起。
如果升降机过大，需要使用多个钢绳连接。
4.使用起重机进行升降机的升起，同时，检查升降机是否偏离所需的上升方向。
任何不稳定的情况都需要停止并重新调整。
5.当升降机被接置到要求的位置后，进行升降机稳定性的检查。
需要使用水平仪器和气压计，确保升降机处于平稳状态。
6.将升降机以螺栓和螺母进行固定，紧密的固定升降机。
7.吊装配件对升降机进行管理与安装。
例如电工装配电线箱，钢结构工人装配房屋外墙，机械师装配液压系统等等。
8.进行安全检查，安装手续完毕。
拆卸工艺规程拆卸施工升降机的工作是升降机的反向操作。
拆卸工作必须严格按照工艺规程进行，以确保拆卸过程安全可靠，不会造成任何安全事故。
拆卸工艺规程如下：前期准备工作1.首先，需要确认施工升降机在进行拆卸前，是否还有人员和物品在上面。
建筑集团公司施工升降机安装与拆卸操作步骤
施工升降机安装与拆卸操作步骤1基本要求1.1参与安装与拆卸的人员必须受过专业培训、具有专业部门颁发的操作证，熟悉并掌握“使用说明书”的全部内容，并具备熟练的操作技术和排除一般故障的能力。
1.2参与本项工作的人员应具有明确分工，各负其责，明确一人负责指挥工作，确定指挥联络信号。
1.3遵守一切为保证安全生产所制定的安全流程，安全用具携带齐全，在高空作业的人员身体状况必须符合劳动部门的有关规定。
1.4每个吊笼顶部平台作业人员、配备工具及待安装部件的总重量不得超过650公斤。
1.5遇有雨、雪、雾及大风（风速超过13米/秒）天气不得进行拆装作业。
1.6距施工升降机5米范围内每个吊笼需设置带100A漏电保护开关1个。
SC200W型及SC200WBP型需设置带150A漏电保护开关。
1.7SC200WBP型升降机安装工况必须使用慢速挡，即将配电箱侧面的控制按钮放在慢速位置。
2基础准备2.1根据升降机型号按照相应的基础施工图进行施工，等基础混凝土强度达到要求后，方可进行安装。
2.2做好安装前的准备工作，检查各零部件，如发现有变形、损坏的，需由有关人员进行鉴定，经妥善处理后方可进行下步工作。
3底架围栏及吊笼的安装3.1将混凝土基础清理干净、整理平整。
3.2将底架围栏安装就位。
3.3用水平仪测平后，将地脚螺栓插入基础预留孔内，浇注混凝土，待基础达到所需强度时，见螺栓紧固。
3.4用专用扳手安装3节标准节。
3.5按图15所示位置安装下行程开关及下极限开关碰铁。
3.6将吊笼就位。
吊笼就位时应把拖动电机的直流制动器释放，就位后恢复。
3.7将吊笼对重块就位。
3.8释放传动底板上靠背轮螺母（见图16），用专用扳手转动偏心套调整靠背轮与齿条的侧相间隙至0.3~0.5毫米之间，调整后锁紧靠背轮螺母。
3.9释放各部滚轮的螺栓（见图17），转动偏心轴以调整滚轮与导轨架立柱之间的间隙，其间隙应为0.3~0.5毫米之间。
调整后锁紧（见18）。
施工升降机安装拆除方案
目录一、工程概况 (1)二、安装施工准备 (1)三、安装顺序和注意事项 (3)四、安装作业过程中的安全注意事项 (4)五、升降机操作规程 (4)六、安全技术交底 (6)七、拆除施工准备 (10)八、拆卸前升降机检查记录 (12)九、拆卸顺序 (12)十、拆卸作业过程中的安全注意事项 (13)十一、建筑施工电梯安全技术交底 (13)一、工程概况本工程为锦绣国际花城一期1—9座住宅楼、1-3＃商铺及1#、4＃地下车库工程,总建筑面积192080.37㎡，分为1＃—3＃商铺、1＃-9#高层建筑、1＃及4＃地下车库及其他配套工程.其中商铺2层，地下车库1层,1＃—9＃高层建筑,层数17—30层。
工程地点位于中山坦洲，交通方便。
二、安装施工准备2．1、机械简介及参数本施工外用（人货两用电梯)型号为SC200/200施工升降机,采用齿轮齿条啮合，外置式,三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机.本机配有国家专利技术的防坠安全器,坠落时能自动刹车,驱动单元置于笼顶上方，安全可靠，维修保养方便。
本机的提升高度最高可达300米。
本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用于垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场所.技术参数：形式齿轮齿条式三驱动双吊笼施工升降机额定载重量 2×2000kg乘客人数2×24人额定起升速度 34m/min额定提升高度 150m（供货高度90m)吊笼内尺寸（长×宽×高）3×1.3×2。
4m电能耗量2×3×11(KV A)电机功率11KW标准节重量 140kg标准节高度 1。
508m安全器型号 SAJ30-1。
290m整机自重 19。
01t2．2机具准备2．3技术准备：制定详细的安装方案；制订严格的安全防护措施；2．4人员组织及具体分工参与安装人员必须经过专门培训，经相关部门考试合格持上岗.三、安装顺序和注意事项3．1安装顺序：安装底架——安装吊笼——安装对重—-安装导轨架—-接通电源——调整限位——安装附墙架-—导轨架接高—-安装电缆筒并排列电缆线——安装梯笼上限位——搭设过渡平台并安装防护门——根据需要按要求再次加高3．2安装底架：3．2．1将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并用水准仪将基础测平.3．2．2用四根M24螺栓插入安装平面图所示的1～4螺孔，使其与基础钢筋焊牢，然后对700×1400预留洞浇捣混凝土；将门只M24螺栓从底架门个螺孔中插入出境，并浇捣混凝土。
施工升降机安装与拆卸施工方案
施工升降机安装与拆卸施工方案施工升降机在建筑施工中起着非常重要的作用，能够提高施工效率和施工质量。
然而，施工升降机的安装与拆卸工作需要谨慎进行，以确保工人的安全和设备的稳定运行。
下面是一个施工升降机安装与拆卸的施工方案，供参考。
1.前期准备工作在施工升降机安装与拆卸工作开始之前，需要进行一系列的前期准备工作。
首先，需要确定安装与拆卸施工升降机的位置和高度。
其次，需要对施工现场进行清理和整理，确保没有障碍物和其他危险物。
同时，还需要准备好所需的工具和设备，包括起重机、脚手架、吊装绳索等。
2.安装工作(1)找出安装升降机的位置，并确保该位置符合施工要求，具有足够的承重能力。
在选择安装点时，还需要考虑施工升降机的使用范围和安全距离等因素。
(2)搭建起重机和脚手架等辅助设备，以便进行安装工作。
起重机需要能够提供足够的承重能力，同时能够保证安全可靠。
(3)将升降机的主体部分安装到安装点上，并确保其稳定性。
安装时需要使用吊装绳索等设备进行固定，以防止意外滑脱。
(4)连接升降机的控制系统和电源系统等配套设备，确保设备正常运行。
在连接过程中要注意正确接线，避免发生电气故障和安全事故。
(5)进行安全检查和调试工作，确保升降机能够正常运行。
检查的内容包括控制系统、刹车系统、安全防护装置等，以及设备的稳定性和负荷能力。
3.拆卸工作(1)先关闭升降机的电源系统和控制系统，确保设备停止运行。
同时，告知使用人员和相关人员，避免拆卸过程中发生意外事故。
(2)利用起重机等设备进行固定和支撑，避免拆卸过程中的晃动和滑脱。
同时，还需要使用安全绳索等设备进行保险，确保人员安全。
(3)先进行主体部分的拆卸工作，将其从安装点上解除固定，并进行下降处理。
(4)拆卸其他附属设备和配套设备，如安全防护装置、控制系统等，并进行分类处理。
(5)清理施工现场和装卸设备，确保施工升降机拆卸完毕后，工地正常运转。
以上是施工升降机安装与拆卸的施工方案，希望能对施工升降机的安装与拆卸工作有所帮助。
建筑现场施工升降机安装使用拆卸安全技术经验规程JGJ
建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20101总则1.0.1在建筑施工升降机安装、使用、拆卸中，为贯彻“安全第一、预防为主、综合治理”的方针，确保施工中人员与财产的安全，制定本规程。
1.0.2本规程适用于房屋建筑工程、市政工程所用的齿轮条式、钢丝绳式人货两用施工升降机，不适用于电梯、矿井提升机、升降平台。
1.0.3施工升降机的安装、使用、拆卸，除应符合本规程规定外，尚应符合国家现行有关标准的规定。
2术语2.0.1安装吊杆jibattachment施工升降机上用来装拆导轨架标准节等部件的提升装置。
2.0.2额定安装载重量ratederectionload安装工况下吊笼允许的最大载荷。
2.0.3额定载重量ratedload使用工况下吊笼允许的最大载荷。
2.0.4防坠安全器safetydevice非电气、气动和干动控制的防止吊笼或对重坠落的机械式安全保护装置。
2.0.5限位开关terminalstoppingswitch吊笼到达行程终点时自动切断控制电路的安全装置。
2.0.6极限开关ultimatelimitswitch吊笼超越行程终点时自动切断总电源的非自动复位安全装置。
2.0.7对重counterweight对吊笼起平衡作用的重物。
2.0.8层站landing建筑物或其他固定结构l：供吊笼停靠和人货出入的地点。
2.0.9地面防护围栏baselevelenclosure地面上包围吊笼的防护围栏。
缓冲器buffer安装在底架上，用以吸收下降吊笼或对重的动能，起缓冲作用的装置。
2.0.1l施工升降机运行通道hoistway施工升降机吊笼运行轨迹占用的全部空间。
坠落试验droptest通过施工升降机吊笼沿导轨架作自由落体运动，以检验防坠安全器作用的试验。
3基本规定3.0.1施工升降机安装单位应具备建设行政主管部门颁发的起重设备安装工程专业承包资质和建筑施工企业安全生产许可证。
3.0.2施工升降机安装、拆卸项目应配备与承担项目相适应的专业安装作业人员以及专业安装技术人员。
升降机安装拆卸方案全解
井架施工专顶方案一、工程概况微型车建设项目总装车间工程，建设地点位于江东工业区东湖村建造新厂区。
总建筑面积24085M2，其中供油站31平方米，二层辅助用房1200平方米。
室内设计标高±0.000相当于黄海高程6.300米，自然地坪标高为-0.3，屋面标为9.00米，吊笼2米，安全距离1.8米，总高度为14.1米，选用搭设15米。
根据现场实际情况，对本工程采用1台货用施工升降机，型号为SSED-100货用施工升降机，由杭州天源钢结构制造有限公司制造搭拆，位置如总平面图所示位置。
井架设置基础设置在粘质粉土，该土层土质为浅黄灰色，稍湿~很湿，稍密，湿土切面较粗糙，摇振反应较迅速，干强度、韧性低，振动有析水反应，具中压缩性，地基土承载力特征值110KPa。
根据厂家提供说明，15米高度井架整机重量为3.6吨，提升重量为1吨。
二、升降机安装和拆卸升降机安装（含增高）、拆卸（含降低高度）过程是事故多发工况。
因为它不是正常技术要求比较生疏和缺乏经验，因而用户单位管理人员应当引起足够重视。
应当明确用户对于升降机在施工单位工地上安装和拆卸过程中安全负有全责，即使委托外单位承担安装、拆卸工作，也应对该单位在实施装卸是否符合有关安全法规和国家、地方有关法律、法规、条例等加以监督，应当任命合格专门人员、监督、配合安装、拆卸工作实施。
对于自己有力量资质承担升降机安装、拆卸工作单位，自己组织力量承担升降机安装和拆卸工作，则更应按照有关法规，精心组织，精心施工，全力以赴，确保安装、拆卸工作安全有序地进行。
特别提醒：本节主要介绍本升降机安装、拆卸中有关步骤、方法和技术措施，所有参加安装、拆卸人员都应彻底弄清楚，才可参加工作。
一）、有关安装说明和基本安全规则1、参及本升降机安装和拆卸工作人员必须经过有关升降机方面技术培训。
在装拆前详细阅读并理解本说明书全部内容。
2、在装拆过程中，必须有统一指挥、专人负责。
3、装拆人员在作业时，必须接受安全教育、戴安全帽、系安全带、穿防滑鞋，并准备必要工具和器具。
施工升降机安装拆卸及使用规范
郑州混凝土搅拌站|施工升降机|建筑卷扬机厂家-革新建机1 总则1.1为贯彻“安全第一、预防为主”的方针，确保施工人员在施工中的安全与健康及国家财产的安全，制定本规程。
1.2 本规程适用于房屋建筑工程、市政工程所用的齿轮齿条式、钢丝绳式人货两用施工升降机，不适用于电梯、矿井提升机、无导轨架的升降平台。
1.3 本规程包含施工升降机的安装、拆卸和使用过程中的安全要求。
1.4施工升降机的安装、拆卸和使用，除应符合本规程规定外，尚应符合国家、行业和其它相关标准。
2 术语2.1坠落试验drop test通过施工升降机吊笼自由落体运动，以检验防坠安全器作用的试验。
2.2施工升降机通道hoistway施工升降机吊笼运行轨道的全部空间。
2.3额定安装载重量rated erection load安装工况下吊笼允许的最大载荷。
2.4额定载重量rated load工作工况下吊笼允许的最大载荷。
2.5安装吊杆jib attachment施工升降机上用来装拆标准节等部件的提升装置。
2.6防坠安全器safety device非电气、气动和手动控制的防止吊笼或对重坠落的机械式安全保护装置。
2.7地面防护围栏base level enclosure地面上包围吊笼的防护围栏。
2.8限位开关terminal stopping switch吊笼到达行程终点时自动切断控制电路的安全开关。
2.9极限开关ultimate limit switch吊笼超越行程终点时自动切断电源电路的安全开关。
3 施工升降机的安装3.1 施工升降机安装单位的条件3.1.1 施工升降机安装单位必须具备建设行政主管部门颁发的起重设备安装工程专业承包资质和建筑施工企业安全生产许可证，并在资质许可范围内从事施工升降机的安装拆卸业务。
3.1.2 施工升降机安装单位除了应具有资质等级标准规定的专业安装技术人员外，还应有与承担工程相适应的专业安装作业人员。
主要负责人、项目经理、专职安全生产管理人员应持有安全生产考核合格证书。
施工升降机安装与拆卸施工方案
施工升降机安装与拆卸施工方案
一、施工升降机安装
1、安装前准备
（1）调查建筑物结构和地基情况，确定安装位置；
（2）准备施工升降机、支承架、安装螺栓及其他安装配件；
（3）检查操作场地安全措施，铲除地面杂物，清理建筑“尾气”；
（4）施工升降机安装前，应检查施工升降机部件有无破损或受潮等现象，如有应更换；
（5）施工前应将变压器抽头线头全部拔下；
（6）根据施工计划，综合考虑现场条件，确定施工升降机的安装位置。
2、安装步骤
（1）将施工升降机调节到缷载模式，放置在安装位置；
（2）安装支承架，支承架螺栓紧固；
（3）安装施工升降机，将起重机塔安装在支撑架上；
（4）安装气缸，将气缸连接到施工升降机塔上；
（5）安装电气配件，将电气元件连接到施工升降机下端；
（6）安装操作盒，将操作盒安装在施工升降机上；
（7）安装安全装置，将安全装置安装在施工升降机上；
（8）安装安全护栏，将安全护栏固定在施工升降机附近；（9）安装固定装置，将固定装置固定在施工升降机上；（10）安装柱脚面板，将柱脚面板螺栓固定。
3、调试
（1）打开电源，按施工升降机操作程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L1970
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编订：_______________
审核：_______________
单位：_______________
建筑升降机的安装与拆
卸(正式版)
建筑升降机的安装与拆卸(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
第一节基础安全要求
建筑升降机的基础，采用现场浇筑混凝土基础。
具体做法：
一、安装场地先平整夯实，禁止在松土或沉陷不均的土层浇筑混凝土基础，土层夯实后承载能力应大于150kPa；
二、在建筑升降机安装场地范围内，排水要畅通，不得存在积水浸泡现象；
三、在平整夯实的地基上，做300mm厚2:8灰土，灰土上现浇200mm厚C20混凝土。
混凝土表面应水平，并高出周围地面100mm。
现浇混凝土时，应同
时预埋固定底笼的地脚螺栓或预留螺栓孔（在安装底笼时下入锚固螺栓后，用高强度等级早强细石混凝土灌注固定）。
四、混凝土基础必须养护15天以上，混凝土基础平面度偏差不大于2mm，水平度偏差不大于5mm。
第二节建筑升降机的安装与拆除安全要求
一、安装底笼（外笼）和底节导轨架并调平，然后初紧地脚螺栓（如采取预留孔作法，则需待混凝土凝固后初紧地脚螺栓）。
二、安装梯笼（里笼）：安装梯笼前，应在底笼地盘上放置四个旧轮胎，梯笼放在旧轮胎上，以减少梯笼运行落地时的冲击力。
梯笼的安放高度应使梯笼底板面高出升降机基础面0.56m。
三、试车：按试车程序进行，使其达到正常运行条件。
四、开动梯笼和其上的起重拔杆进行导轨架的接高架设。
五、安装底层附墙架，并用两台经纬仪校正导轨架的垂直度（允许偏差不大于2mm）。
随后拧紧地脚螺栓。
六、在两台经纬仪的监测下，继续进行接高架设，使其在任何高度上的垂直偏差均不超过10mm。
导轨架的接高与附墙架和通向楼层的站台结构的装设协同进行。
七、架设至所需高度后，安装最高限位装置和对重装置等。
八、润滑全机并对各部件进行调试。
升降机的拆卸程序与安装程序相反。
第三节附墙架安全要求
一、升降机附墙架的设置应符合设计要求，其间
隔一般不宜大于9米，且在建筑物的顶层必须设一组。
二、附墙架与架体及建筑物之间，均应采用刚性件连接，并形成稳定结构，一般不得连接在脚手架上。
严禁使用铅丝绑扎。
三、附墙架的材质应与架体的材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接。
四、附墙架与建筑结构的连接应进行设计。
第四节一般安全要求
一、安装与拆除作业前，应根据现场工作条件及设备情况编制作业方案。
对作业人员进行分工交底，确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。
二、提升架体实际安装的高度不得超出设计所允许的最大高度。
三、安装作业前检查的内容一般包括：
1、金属结构的成套性和完好性；
2、提升机构是否完整良好；
3、电气设备是否齐全可靠；
4、基础位置和做法是否符合要求；
5、地锚的位置，附墙架连接埋件的位置是否正确和埋
设牢靠；
6、提升机的架体和缆风绳的位置是否靠近或跨越架
空输电线路，必须靠近时，应保证最小安全距离，并应采取安全防护措施。
其最小安全距离为：外电线路电压为1千伏以下时，最小安全距离为4米；
外电线路电压在1-10千伏时，最小安全距离为
6米；
外电线路电压为35-110千伏时，最小安全距离为8米；
外电线路电压为154-220千伏时，最小安全距离为10米；
外电线路电压为330-500千伏时，最小安全距离为15米。
四、拆除作业前检查的内容一般包括：
1、查看升降机与建筑物及脚手架的连接情况；
2、查看提升机架体有无其他牵拉物；
3、临时附墙架、缆风绳及地锚的设置情况；
4、地梁和基础的连接情况。
第五节卷扬机安装安全要求
一、卷扬机应安装在平整坚实的位置上，宜远离危险作业区，视线应良好。
因施工条件限制，卷扬机
安装位置距施工作业区较近时，其操作棚的顶部宜采用50mm厚木板架设或采用两层竹笆，上下竹笆层间距应不小于600mm。
二、固定卷扬机的锚桩应牢固可靠，不得以树木、电杆代替锚桩。
三、当钢丝绳在卷筒中间位置时，架体底部的导向滑轮应与卷筒轴心垂直，否则应设置辅助导向滑轮，并用地锚、钢丝绳栓牢。
四、提升钢丝绳运行中应架起使之不拖地面和被水浸泡。
必须穿越主要干道时，应挖沟槽并加保护措施。
严禁在钢丝绳穿行的区域内堆放物料。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here。
