泥浆泵工作原理
泥浆泵工作原理
泥浆泵工作原理泥浆泵是一种重要的钻井设备，广泛应用于石油、天然气和地质工程等行业。
它的主要作用是将泥浆压入钻井井筒，并通过管道系统将泥浆传递到井底，同时也可以通过系统回收钻井液体。
泥浆泵的工作原理主要分为两部分：泵体和泵腔。
泵体是泥浆泵的主体部分，它包括驱动装置和泵头。
驱动装置一般采用电机、柴油发动机或气动机，根据不同的工况选择不同的驱动装置。
泵头是将电机的动力转化为压力能的装置，使泥浆能够被压入井筒。
在泵腔中，通过活塞、活塞杆、气阀、吸入阀和排出阀等关键部件的协作，完成了将泥浆从泵腔中吸入并压入井筒的过程。
泥浆泵的工作原理可以简单概括为下面的几个步骤：第一步：吸入阶段当驱动装置启动后，传递的动力将泵体内的活塞活动起来。
活塞向后运动时，与活塞杆联动，再通过活塞杆与气阀连接。
在活塞向后移动的过程中，排出阀关闭，同时吸入阀打开。
泵腔内的空气在活塞的作用下被压缩，形成负压，使得泥浆能够通过吸入阀进入泵腔。
第二步：排出阶段当活塞到达极端位置时，活塞开始向前运动。
此时，吸入阀关闭，泥浆无法在此时进入泵腔。
同时，排出阀打开，使泥浆能够通过排出阀排出。
活塞通过压缩工作室内的泥浆，增加泥浆的压力，并将泥浆推入井筒。
第三步：循环阶段在泵腔内，通过吸入阀和排出阀的协作不断循环进行吸入和排出的过程。
这样，泥浆就能够持续地被泵入井筒，保持井底的压力平衡，并起到冷却、润滑和清洗井壁的作用。
综上所述，泥浆泵通过驱动装置和泵体的设计，实现了将泥浆压入井筒的过程。
泥浆泵工作原理的核心在于泵腔内的吸入和排出过程，通过活塞与活塞杆、气阀、吸入阀和排出阀等关键部件的协作，不断地将泥浆压入井筒，实现钻井过程中的泥浆循环和润滑清洗作用。
泥浆泵的稳定工作能够提高钻井效率，保障井底施工工艺顺利进行，对钻井作业具有重要的促进作用。
泥浆泵
•
•
周期
检查点
日常保养内容
每天 每天 每天
每天 每天 每天 每天 每天
1 2 3
4 5 6 7 8
停泵检查油位，油位太低时应增加到需要的高度 润滑油泵压力表读数是否正常，如压力太低应及时检查原因 检查吸入包的工作是否正常
喷淋泵水箱的冷却润滑液不足时应加满，变质时应更换 检查缸套机架腔，有大量泥浆、油污沉淀时需清理 缸盖每4小时检查一次是否松动。上紧时丝扣涂润滑脂 观察活塞、缸套有无刺漏现象，严重时应更换 每天松开活塞杆卡箍一次，将活塞杆转动四分之一圈后上紧卡箍
18 17 8 7 A 6 5 4 3 2 16 1
9
10
A - A
11 12 13 14 19 20
A
15 21
剪切式安全阀 (1)接头 (2)挡圈 (3)活塞总成 (4)阀体 (5)活塞杆 (6)緩冲垫 (7)弹 性圆柱销 (8)锁簧 (9)安全罩 (10)剪销板 (11)剪切销 (12)警告名 牌 (13)销轴 (14)钢丝挡圈 (15)铭牌 (16)开口销4×16 (17)螺母M4 (18)螺钉M4×16 (19)螺栓M10×110 (20)螺母M10 （21）螺钉 M3×8
(1)垫环 (2)底塞 (3)气囊 (4) 外壳总成 (5)盖 (6)三通 (7)接 头 (8)压力表罩 (9)排气阀 (10) 压力表 (11)截止阀 (12)垫圈 (R1)双头螺栓 (R2)螺母 (R3) 双 头螺径 (R4) 螺母
注意：为了使气囊获得高的 寿命，经常使泵的压力与气 囊预充压力保持建议的比例 （一般不得超过泵的排出压 力的2/3，最大不得超过 4.5MPa（650psi）
泥浆泵的维护（每周）
• 1)每周拆卸阀盖、缸套一次，除去污泥，清洗干净（钻井
泥浆泵(个人总结)
泥浆泵（个人总结）一、泥浆泵的结构：液力端包括缸体、缸套、活塞、吸入阀、排出阀等部件，结构如图：二、泥浆泵的工作原理：泥浆泵的工作原理：活塞下行，钻井液在大气压的作用下，推开吸入阀，进入缸内，直到活塞到最低端完成钻井液的吸入过程。
当活塞前行，钻井液在缸内受挤压，吸入阀在弹簧作用下关闭，当压力升高时排出阀被打开,钻井液被活塞推出，经由排出阀和排出管排出，完成排出过程。
三、钻井泵液力端常见的几种故障：1、缸套、活塞的损坏与磨损。
缸套与活塞的损坏包括两种情况：一是正常的磨损，使配合间隙增大；二是活塞胶碗损坏。
2、凡尔体与凡尔座的损坏。
凡尔体与凡尔座的损坏主要有以下几种情况：一是本体密封面刺坏；二是质量问题造成的扶正块断裂；三是弹簧断裂；四是扶正压板脱落等。
3、凡尔体卡死或异物阻卡。
凡尔体卡死原因较多，但异物卡死现场也时有发生，比如泥浆净化不严格，上水管胶皮脱落等。
4、上水管密封不严。
5、空气包压力不足。
四、钻井泵液力端故障对压力的影响：一般泥浆泵的上诉故障，大多都能对泵压产生不同的影响，但是影响的反映应分为两种，一种是造成压力的降低，另一种是造成压力的波动，应将二者区分开来。
(一)造成泵压降低的几种常见故障与判断（3~7为其他地面故障及原因）：1、缸套与活塞刺坏。
2、凡尔体与凡尔座刺坏。
缸套、活塞、凡尔体及凡尔座刺坏使正常显示的泵压缓慢下降，但无波动现象发生，一般情况下泵压下降1MPa我们就会发现，判断这类故障也及其简单。
3、柴油机转数是否调整。
柴油机转数的调整，对泵压的影响因为调节的辐度大小影响也不一样，但绝不会引起泵压的波动，泵压平稳降低或增大。
4、泵传动皮带因雨季造成的摩阻减少（在无密封护罩的情况下）。
雨季因皮带摩阻减小而影响泵压的变化一般在1MPa左右，但泵压无波动，也不会再有变化。
5、地面整个高压管汇闸阀是否刺坏。
高压闸阀刺坏对泵压的影响比较显著，一般在发现泵压下降1MPa时我们就可以及时的发现，如发现较晚，则泵压持续下降，但泵压无波动，这种现象可以根据回水管的回液或温度或声音来判断。

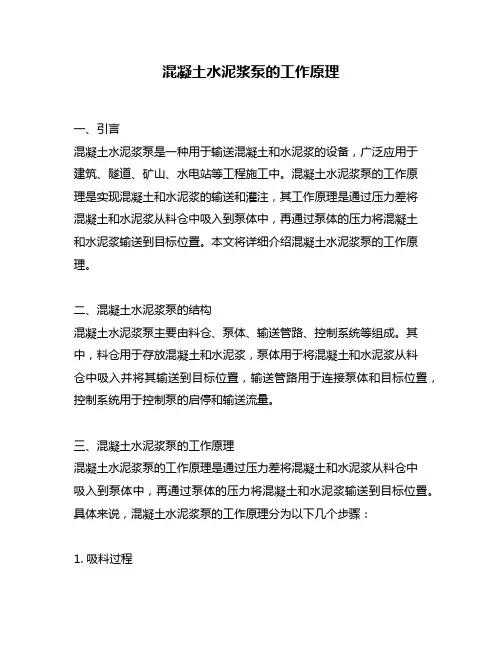

混凝土水泥浆泵的工作原理
混凝土水泥浆泵的工作原理一、引言混凝土水泥浆泵是一种用于输送混凝土和水泥浆的设备，广泛应用于建筑、隧道、矿山、水电站等工程施工中。
混凝土水泥浆泵的工作原理是实现混凝土和水泥浆的输送和灌注，其工作原理是通过压力差将混凝土和水泥浆从料仓中吸入到泵体中，再通过泵体的压力将混凝土和水泥浆输送到目标位置。
本文将详细介绍混凝土水泥浆泵的工作原理。
二、混凝土水泥浆泵的结构混凝土水泥浆泵主要由料仓、泵体、输送管路、控制系统等组成。
其中，料仓用于存放混凝土和水泥浆，泵体用于将混凝土和水泥浆从料仓中吸入并将其输送到目标位置，输送管路用于连接泵体和目标位置，控制系统用于控制泵的启停和输送流量。
三、混凝土水泥浆泵的工作原理混凝土水泥浆泵的工作原理是通过压力差将混凝土和水泥浆从料仓中吸入到泵体中，再通过泵体的压力将混凝土和水泥浆输送到目标位置。
具体来说，混凝土水泥浆泵的工作原理分为以下几个步骤：1. 吸料过程混凝土水泥浆泵的吸料过程是通过负压将混凝土和水泥浆从料仓中吸入到泵体中。
当泵体内部的压力低于料仓内部的压力时，混凝土和水泥浆会沿着输送管路流入泵体中。
在吸料过程中，需要确保料仓内部的混凝土和水泥浆没有结块，否则会影响吸料效果。
2. 压送过程混凝土水泥浆泵的压送过程是通过泵体的压力将混凝土和水泥浆从泵体中推出，并沿着输送管路流入到目标位置。
在压送过程中，需要注意控制泵的流量和压力，以确保混凝土和水泥浆能够顺畅地输送到目标位置。
3. 灌注过程混凝土水泥浆泵的灌注过程是将混凝土和水泥浆直接灌注到目标位置，以实现混凝土和水泥浆的固化。
在灌注过程中，需要根据实际情况调整泵的流量和灌注速度，以确保混凝土和水泥浆能够充分地填满目标位置，并达到所需的固化效果。
四、混凝土水泥浆泵的优点混凝土水泥浆泵具有以下几个优点：1. 输送效率高：混凝土水泥浆泵能够将混凝土和水泥浆高效地输送到目标位置，大大提高了施工效率。
2. 适应性强：混凝土水泥浆泵适用于多种混凝土和水泥浆，能够满足不同工程的需要。
泥浆泵结构及工作原理
泥浆泵结构及工作原理
1.泥浆泵的主要结构及组成：泥浆泵是由泵体、泵盖、叶轮和轴等组成。
其主要零件有：叶轮、泵盖、泵轴、轴套等。
如图1所示。
2.工作原理：在电动机的驱动下，叶轮旋转，带动密封环与轴上的密封腔（即吸水池）接触，将密封腔内的液体吸入泵内；液体由轴上的出液口排出。
此时，由于叶轮旋转对密封腔产生离心力作用，使液体产生一定的压力，因此，在旋转的叶轮作用下，液体从吸入室向出液室方向流动；当液流到达排液孔时，由于液体压力减小（即液体的静压），而使液体排出；当液体到达出液
孔时，由于出口压力增大（即液流在出口形成压差），而使液体
从出液孔排出。
这样，随着叶轮的不停转动，在其作用下，液体不断地吸入、排出。
从而实现对泵的连续循环输送。
3.泥浆泵的使用与维护：泥浆泵应在工作前灌满清洁水。
并根据不同工况选择合适型号和材质。
泥浆泵运行过程中一般不需维护保养。
—— 1 —1 —。
泥浆泵工作原理
基于曲柄连杆比的泥浆泵工作机理的研究序言泥浆泵是泵类产品中出现较早的一种，至今己有几百年的历史。
在离心式和容积式两大类泵中，泥浆泵属于容积式泵。
它是借助于工作腔里的容积周期性变化来达到输送液体的目的；原动机的机械能经泵直接转化为输送液体的压力能；泵的流量值取决于泵工作腔容积的变化值及其在单位时间内的变化次数（频率)，而(在理论上)与排出压力无关。
泥浆泵是借助于活塞(柱塞)在液缸工作腔中的往复运动(或通过隔膜、波纹管等挠性元件在工作腔内的周期性弹性变形)来使工作腔容积产生周期性变化的。
在结构上泥浆泵是借助密封装置与外界隔绝，通过泵阀(吸入阀或排出阀)与管路沟通或闭合。
泥浆泵这一实现工作腔容积变化的特点，决定了泥浆泵有以下特点:1.瞬时流量是脉动的；2.平均流量是恒定的；3.泵的压力取决于管路特性；4.对输送介质(液体)有较强的适应性；5.有良好的自吸能力。
在泥浆泵中，液体介质的吸入和排出过程(即容积变化过程)是交替进行的，而且活塞(柱塞)在位移过程中，其速度又在不断的变化之中，泵的单个工作腔中的瞬时流量不仅随时间变化而且是不连续的。
在多缸泵中，如果工作腔的工作相位安排适当，可减小排出管路中瞬时流量的脉动幅值，但不能使瞬时流量绝对稳定，所以说流量脉动是曲柄连杆式泥浆泵的固有特征，也是一大缺点。
其流量的周期性脉动使排出压力随之波动，进而引起振动和噪声，对泵缸内的零件、泵阀的运动、活塞杆及动力系统和整个排出系统造成不利影响。
特别是在高压情况下，金属受到交变载荷容易产生疲劳破坏，使元件、仪表、设备受损。
文献[1][2]表明流量脉动是泥浆泵出现事故的主要原因之一，钻井事故中的40%左右来源于泥浆泵。
从文献[3][4]可知降低压力脉动可以明显的提高泵的性能，故消除或减弱系统中产生的压力脉动，使泵工作平稳是泥浆泵使用和设计中提出的重要课题。
泥浆泵上常用的用于衰减排出系统波动的装置——空气包，空气包是泥浆泵液力系统的重要组成部分。
泥浆泵工作原理
泥浆泵工作原理
泥浆泵是一种用于输送泥浆或其他流体的设备，广泛应用于石油钻井、地质勘探、煤矿、建筑工程等领域。
泥浆泵的工作原理是通过泵的机械作用将液体吸入泵内，然后再通过压力将液体输送至指定的位置。
下面我们将详细介绍泥浆泵的工作原理。
首先，泥浆泵的工作原理是基于泵的结构和工作原理。
泥浆泵通常由泵壳、叶轮、泵轴、轴承等部件组成。
当泵启动时，电机驱动泵轴旋转，泵轴带动叶轮旋转，液体随着叶轮的旋转被吸入泵内，然后通过泵壳的设计将液体压缩并排出。
其次，泥浆泵的工作原理还与液体的性质和输送方式有关。
泥浆泵可以输送各
种不同性质的液体，如泥浆、水、油等。
在输送过程中，液体的性质会影响泵的工作效率和输送方式。
泥浆泵通常采用离心泵的工作原理，即通过离心力将液体从泵的中心吸入，然后再通过叶轮的旋转将液体排出。
最后，泥浆泵的工作原理还与泵的运行参数有关。
泥浆泵在工作过程中需要根
据具体的工况和要求来调整泵的转速、进出口阀门的开启程度等参数，以保证泵的正常运行和输送效果。
泥浆泵的工作原理需要根据具体的工程要求来进行调整，以达到最佳的工作效果。
综上所述，泥浆泵的工作原理是基于泵的结构和工作原理、液体的性质和输送
方式、以及泵的运行参数等因素共同作用的结果。
了解泥浆泵的工作原理对于正确使用和维护泥浆泵具有重要意义，也有助于提高工作效率和保障工程安全。
希望本文的介绍能够帮助大家更加深入地了解泥浆泵的工作原理。
抽水泥浆泵车的原理
抽水泥浆泵车的原理
抽水泥浆泵车是一种用于泥浆钻井和泥浆处理的设备。
它的工作原理如下：
1. 泵体和驱动系统：泵体是一个密封的容器，内部有一个或多个泵腔。
驱动系统通常使用柴油发动机或电动机，通过传动装置将动力传递给泵体。
2. 吸入管道：泵体与井口或泥浆储存池之间有一个吸入管道。
当泵体内部的泵腔膨胀时，负压会吸引泥浆进入泵体。
3. 排出管道：泵体与钻井井筒或泥浆处理设备之间有一个排出管道。
当泵腔收缩时，压力会将泥浆推出泵体，通过排出管道流向目标位置。
4. 活塞或柱塞：泵体内的泵腔通常由活塞或柱塞分隔成不同的工作室。
泵腔的收缩和膨胀是由活塞或柱塞的上下运动完成的。
5. 阀门系统：泵体内的各个泵腔通常配有进、出口阀门，用于控制泥浆的流动方向。
这些阀门在泵腔的膨胀和收缩过程中打开和关闭，以确保泥浆按照预定的流动路径流动。
当泵体的驱动系统启动时，活塞或柱塞开始上下运动。
在活塞或柱塞下降的过程中，泵腔膨胀，形成负压，吸入泥浆。
而在活塞或柱塞上升的过程中，泵腔收缩，形成正压，将泥浆推出泵体。
通过不断重复这个过程，泥浆被抽送到目标位置，
实现了抽水泥浆的功能。
这就是抽水泥浆泵车的基本原理。
具体的工作方式可能会因不同的设计和型号而有所不同，但核心原理是相似的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泥浆泵工作原理
概述 泥浆泵，是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械。
泥浆泵是钻探设备的重要组成部分。
泥浆泵在常用的正循环钻探中﹐它是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。
常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。
在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。
产品特点
1、可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2、输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3、排出压力与转速无关 ，低流量也可保持高的排出压力。
4、流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5、自吸能力强，不用装底阀可直接抽吸液体。
6、泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7、运转平稳、振动、噪声小。
8、结构简单、拆装维修方便。
I-1B型浓浆泵广泛就应用于化工、制药、酿造、造纸、食品等单位。
