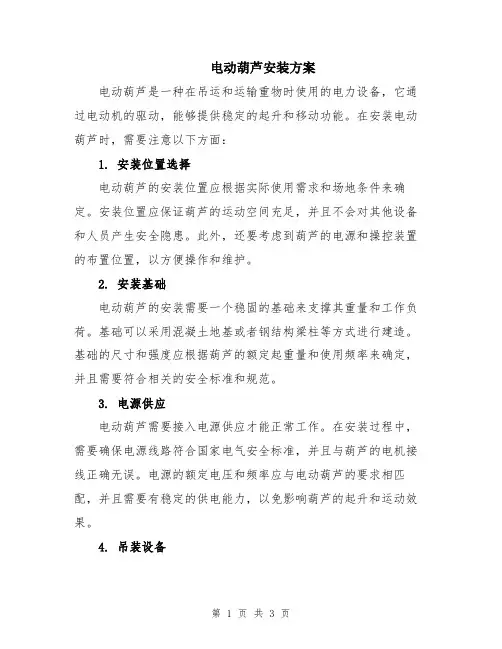

电动葫芦安装方案电动葫芦是一种在吊运和运输重物时使用的电力设备，它通过电动机的驱动，能够提供稳定的起升和移动功能。
在安装电动葫芦时，需要注意以下方面：1. 安装位置选择电动葫芦的安装位置应根据实际使用需求和场地条件来确定。
安装位置应保证葫芦的运动空间充足，并且不会对其他设备和人员产生安全隐患。
此外，还要考虑到葫芦的电源和操控装置的布置位置，以方便操作和维护。
2. 安装基础电动葫芦的安装需要一个稳固的基础来支撑其重量和工作负荷。
基础可以采用混凝土地基或者钢结构梁柱等方式进行建造。
基础的尺寸和强度应根据葫芦的额定起重量和使用频率来确定，并且需要符合相关的安全标准和规范。
3. 电源供应电动葫芦需要接入电源供应才能正常工作。
在安装过程中，需要确保电源线路符合国家电气安全标准，并且与葫芦的电机接线正确无误。
电源的额定电压和频率应与电动葫芦的要求相匹配，并且需要有稳定的供电能力，以免影响葫芦的起升和运动效果。
4. 吊装设备在安装电动葫芦时，需要使用吊装设备来将其安装到预定位置。
吊装设备可以选择起重机、吊车或者手动起重工具等。
在使用吊装设备时，要确保操作人员熟悉吊装工艺和安全操作规范，以避免发生意外事故。
5. 连接和调试安装完成后，需要对电动葫芦进行连接和调试。
这包括连接电源线路、操控装置和信号线等，以及调试各个部件的工作状态和运动性能。
调试过程中，要注意观察葫芦的起升和运动是否正常，以及是否有异常噪音或振动等。
如果发现问题，应及时进行排除和修复。
6. 安全防护安装电动葫芦时，要确保周围环境和设备的安全防护措施齐全。
例如，安装防撞柱、防护栏杆和安全门等设施，以防止意外碰撞或人员误入作业区域。
此外，还要设置警示标识和警示灯等，以提醒人员注意安全。
7. 培训和使用安装完成后，要对操作人员进行相关培训，以使其熟悉电动葫芦的使用方法和安全注意事项。
培训内容可以包括葫芦的结构和工作原理、操作方法、维护保养和故障处理等。
10T电动葫芦安装方案要点

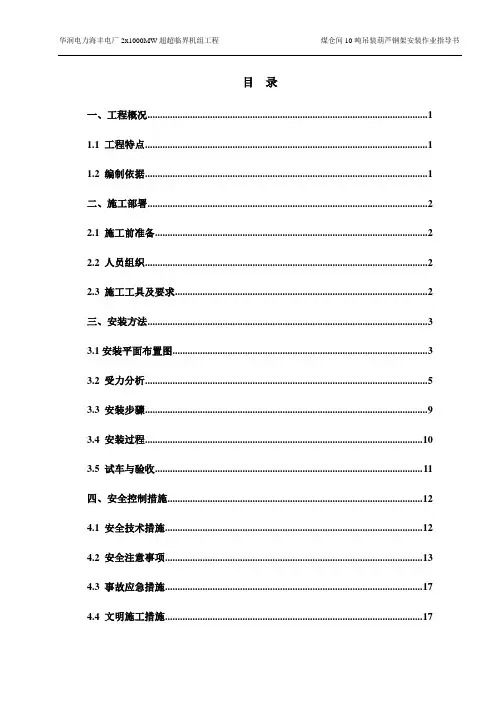

目录一、工程概况 (1)1.1 工程特点 (1)1.2 编制依据 (1)二、施工部署 (2)2.1 施工前准备 (2)2.2 人员组织 (2)2.3 施工工具及要求 (2)三、安装方法 (3)3.1安装平面布置图 (3)3.2 受力分析 (5)3.3 安装步骤 (9)3.4 安装过程 (10)3.5 试车与验收 (11)四、安全控制措施 (12)4.1 安全技术措施 (12)4.2 安全注意事项 (13)4.3 事故应急措施 (17)4.4 文明施工措施 (17)一、工程概况1.1 工程特点华润电力海丰电厂1000MW级超超临界燃煤发电机组工程，煤仓间煤斗由于安装高度高，重量重，难度大，且吊装现场煤斗只能从8/B列,1/9轴和1/10间安装就位，考虑以上因素，现将在主厂房煤仓间8/B布设两台10T电动葫芦，用于煤斗钢结构安装。
电动葫芦轨道设计及电动葫芦安装由专业安装队伍河南大重起重机械有限公司负责完成，电动葫芦轨道安装位于2/10列41.15米层，向外悬挑10米。
单台电动葫芦主要参数如下：单台电动葫芦主要参数如下：(1) 电动葫芦工作级别：M4(2) 额定起重量：10t；(3) 起升高度：37 m；(4) 运行速度：20m/min(5) 起升速度：7m/min；为保证安装作业的安全顺利进行，编制本安装方案，本次安装任务由专业安装队伍负责施工。
1.2 编制依据(1) 《起重机械安全规程》GB6067-85(2) 《工程建设安装工程起重施工规范》HG20201-2000(3) 《建筑钢结构焊接规程》(JGJ81-2002)(4) 《施工现场临时用电安全规范》(JGJ46-2011)(5)《火电施工质量检验及评定标准》(DL/T 5210.2-2009)(6)《钢结构设计规范》(GB50017—2003)(7)《简明施工计算手册》(第二版)中国建筑工业出版社(8) 《电气装置安装工程施工及验收规范》GBJ232-82(9) 《起重机械试验规范和程序》GB5905-86(10) 《电力建设安全健康与环境管理规定》2003-168号(11) 施工组织总设计(12) 电动葫芦图纸及使用说明书二、施工部署2.1 施工前准备(1) 施工场地事先进行硬化处理，场地开阔，没有与安装施工相干涉的障碍物，吊车工作区域地基坚实可靠。
