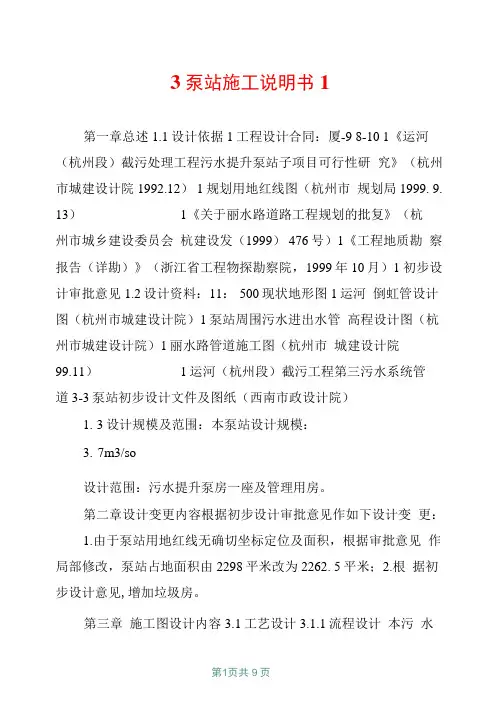

3泵站施工说明书1
3泵站施工说明书1第一章总述1.1设计依据1工程设计合同：厦-9 8-10 1《运河（杭州段）截污处理工程污水提升泵站子项目可行性研究》（杭州市城建设计院1992.12） 1规划用地红线图（杭州市规划局1999. 9. 13）1《关于丽水路道路工程规划的批复》（杭州市城乡建设委员会杭建设发（1999） 476号）1《工程地质勘察报告（详勘）》（浙江省工程物探勘察院，1999年10月）1 初步设计审批意见1.2设计资料：11： 500现状地形图1运河倒虹管设计图（杭州市城建设计院）1泵站周围污水进出水管高程设计图（杭州市城建设计院）1丽水路管道施工图（杭州市城建设计院99.11）1运河（杭州段）截污工程第三污水系统管道3-3泵站初步设计文件及图纸（西南市政设计院）1.3设计规模及范围：本泵站设计规模：3.7m3/so设计范围：污水提升泵房一座及管理用房。
第二章设计变更内容根据初步设计审批意见作如下设计变更：1.由于泵站用地红线无确切坐标定位及面积，根据审批意见作局部修改，泵站占地面积由2298平米改为2262. 5平米；2.根据初步设计意见,增加垃圾房。
第三章施工图设计内容3.1工艺设计3.1.1流程设计本污水泵站流程为：丽水路污水来自3-2泵站污水倒虹管倒虹井格栅水泵城市污水系统3. 1.2构（建）筑物及主要设备一. 泵房：分为地下及地上两部分，地下部分包括泵坑.进水渠.格栅渠，平面尺寸为D二17. 6m H二9. 10m的圆形钢筋混凝土结构。
地上部分包括泵房操作层.变配电间,平面尺寸为D二18. 10m H=9. 3m圆形框架结构。
泵房内设备：1.潜污泵：4台Flygt潜污泵，三用一备，已引进。
型号CP3602,流量1.02m3/s,扬程6.1米，功率1 OOkw； 2.自动清渣格栅机2台，型号BLQ- 1800 B二1.8m,安装角度800,格栅间隙b二25mm,格栅高度H二7.9m,格栅机功率N二1.5kwo3.螺旋输送机：格栅渣采用2台螺旋输送机，型号WLSS355, 宽B=355mm,功率N二2kw；—台水平安装，长度L二4.88m；一台300倾斜安装输送至渣斗，长度L二3.56m。
泵站及配套管道施工图设计说明书
泵站及配套管道施工图设计说明书一、总论1、概述苍梧绿园污水泵站位于连云港市新浦区苍梧绿园东北角，东靠郁洲路，西接苍梧路。
郁洲路污水管道是新浦区污水主通道之一，东盐河以西、郁洲路以东、玉带河以北、苍梧路以南大约2.5平方公里区域内的污水，经郁洲路汇水干管汇集后，通过本泵站提升，进入下一段污水干管，最终送入大浦污水处理厂进行处理排放。
2、设计依据（1）设计委托书（2）《苍梧绿园污水提升泵站及配套管网建设有关事宜会议纪要》（3）苍梧绿园地形图（1：5000）（4）《室外排水设计规范》(GBJ14-87)（1997年）（5）《室外给水设计规范》(GBJ13-66)（6）《建筑给排水设计规范》(GBJ14-87)（7）《建筑设计防火规范》(GBJ16-87)（2001年）（8）《建筑设计灭火规范》(GBJ140-90)（1997年）（9）《混凝土结构设计规范》(GB50010-2002)(10) 《给水排水构筑物结构设计规范》(GB50069-2002)(11) 《新海地区近期拟建五座污水提升泵站可行性研究报告》(12) 《连云港市新区汇报纲要》（2001年）(13) 《供配电系统设计规范》(GB50052-95)(14) 《10KV及以下变电所设计规范》（GB50053-94）(15) 《低压配电设计规范》（GB50054-95）(16) 建设单位提供的苍梧绿园污水提升泵站的设计要求及一些基础资料。
1.3 气象资料1.3.1气温年平均气温：14.2oC 极端最高气温: 40.0 oC极端最低气温: -18.1 oC 最高月平均气温: 26.8 oC最低月平均气温：-0.14 oC1.3.2降水年平均降水量：852.8mm 月最大降水量：156.0mm年蒸发量：1655mm 最大积雪深度：28cm最大冻土深度：25cm1.3.3风速风向年平均风速 4.3m/s 年最大风速29.3m/s夏季主导风向SE冬季主导风向NNE1.３.4地震烈度抗震设防烈度为七度1.４设计范围本次设计的建筑物为泵站内的污水提升泵房及格栅。
泵站设计说明书
目录第一节综述……………………………………………第二节水泵机组的选择第三节水泵机组的自出选择第四节水泵吸水管和压水管的选择第五节泵房形式的选择第六节吸水井的设计第七节管道配件的选取列表第八节泵房尺寸的确定第九节辅助设备的选择第一节综述1.1根据城镇发展规划，该泵站拟建于城镇南端，设计为中型送水泵站。
1.2泵站的设计水量为5.255万m³/h1.3消防用水量70L/s。
1.4经给水管网水力计算后，有：1.4.1根据用水曲线确定二泵站工作制度，分两级工作。
第一级，从7：00到20：00，每小时占全天用水量的5％。
第二级，从20：00到7：00，每小时占全天用水量的3.1％。
1.4.2最大用水时水泵站所需扬程为61.4m，其中几何压水高32.9m；1.4.3最大转输时水泵站所需扬程为75.4m，其中几何压水高42.2m；1.4.4最大用水加消防时泵站所需扬程为69.7m，其中几何压水高26.0m。
1.5清水池至泵站址的水平距离为120m。
1.6泵站处地面标高为78m。
1.7清水池最低水位标高76m。
1.8地下水位标高68m。
1.9冰冻深度1.5m。
第二节水泵机组的选择2.1 泵站设计参数的确定泵站最大用水时的设计工作流量为：QⅠ=52550×5%＝2627.5 m³/h泵站最大用水时的设计扬程为:HⅠ＝Ha＋∑h站内＋∑h安全＝61.4+2+2＝65.4 其中Ha—最大用水时的几何压水高(m);∑h站内——水泵站内水头损失（m）(出估为2m);∑h安全—安全水头（m）（初估为2m）；泵站最大传输时的设计工作流量为：QⅡ=QⅠ=2627.5 m³/h泵站最大传输时的设计扬程为：HⅡ=Hb+∑h站内+∑h安全=75.4+2+2=79.4m其中Hb—最大传输时的几何压水高();—水泵站内水头损失（m）(出估为2m);∑h站内∑h安全——安全水头（m）（初估为2m）；泵站最大用水加消防时的设计工作流量为：QⅢ=QⅠ+70L/s=2879.5 m³/h泵站最大用水加消防时的设计扬程为：HⅢ=HⅠ+4=73.4 m泵站一级用水及一级传输时的设计工作流量为:Q Ⅳ=52550×3.18%=1671.1 m³/h 2.2选择水泵绘制水泵Q —H ，Q —∑h 曲线经过反复比较水泵特性曲线，选择方案如下：在一级用水及一级传输是使用两台300S58水泵并联使用，在最大用水及最大传输时使用3台300S90A 水泵并联使用。
泵站机电设备及管道安装施工方案
机电设备安装工程施工组织方案目录1. 工程概况....................................................................................l 1.1 工程简介 (1)1.2 泵站主要设备及特征 (1)2. 施工布置及施工总进度..................................................................l 2.1施工布置.. (1)2.2总进度安排 (1)3. 主要施工方法 (1)3.1 厂房进、出口压力管埋设 (1)3.2 桥机安装 (2)3.3 泵组安装方法 (2)3.4 泵组前后阀门、伸缩节及流量计安装 (5)3.5 通风系统安装 (6)3.6 泵站供、排水系统辅助设备安装 (7)3.7 泵组启动试运行 (7)4. 施工组织 (9)4.1施工机械配备 (9)4.2施工人员组织 (9)5. 质量及安全保证措施 (9)1. 工程概况1.1 工程简介泵站装设3台卧式单级双吸中开离心泵，水泵与电动机直联，同层布置。
水泵安装在进水池最低运行水位之下，水泵处在充水状态，即处于准备启动状态。
泵组主轴沿厂房纵向布置，泵的进出水管沿厂房横向布置，水泵进水管上设有进水管检修阀，出水管上设水泵出口阀和出水管检修阀。
1.2泵站主要设备及特征a 水泵：卧式单级双吸中开离心泵Q=2.9M3／Sb 电机：630KW 10KVc 桥机：电动双梁桥式起重机 1 6t／3td 进水管：DNl400装设电动蝶阀、伸缩节e 出水管：DNl200装设电动蝶阀、伸缩节及多功能控制阀f 出水总管：DN2400装设电动蝶阀、伸缩节及电磁流量计2.施工布置及施工总进度2.1施工布置根据本工程的特点（施工场地窄，施工工期短），仓库及作业房主要考虑以厂房为主，即设备到货直接存放于主厂房内。
生活及办公设施主要考虑于附近租用民房。
泵站设计说明
1. 排涝站设计 1.1. 设计暴雨计算根据《泵站技术规范》SD204-86中规定。
本站暴雨历时采用3日暴雨3日排至作物耐淹水深。
排涝区暴雨计算资料采用新惠站1980-2006年，共27年的三日暴雨量，进行逐一排频演算。
新惠站1980-2006年三日暴雨量见下表：新惠站1980-2006年三日暴雨量统计表本站三日暴雨计算采用现行频率计算法——配线计算法，计算步骤如下： 将原始资料降雨量X 由大于小加以排列，计算系列的多年平均三日暴雨量，计算成果列入新惠站1980-2006年三日暴雨量频率计算表。
mm nx x 91.67==∑()49.0112=--∑=n K Cv i 。
取Cv=0.5，并假定Cs=3Cv，Cs=2.5Cv，Cs=2Cv进行配线计算，计算结果计入理论频率计算表。
由理论频率计算表：通过配线图，十年一遇三日暴雨应为X=113.41mm，故本站设计三日暴雨采用此值。
年三日暴雨量频率曲线新惠站1980-20061.2. 排涝流量计算排涝区范围明确，其按规范排涝流量计算如下： 根据五万分之一地形图量测，本排涝区内总集水面积33k m ²，利用天然水沟面积可作调蓄区，根据区域实际情况平均调蓄水深按R=0.37X 计。
TtRM 6.3=式中：M ——排涝模数；T ——排水历时，T=3天； t ——日开机小时，取t=22小时。
将以上参数代入计算得，排涝区十年一遇三日暴雨三日排至作物耐淹水深的总排涝流量Q=5.82 m ³/s 。
由于排涝区中间由民间堤防隔开，故需修建两座排涝站（15+900排涝站，18+900排涝站）进行排水，根据五万分之一地形图量测，两排涝站排涝区面积近似相等，故两排涝站排涝流量均按2.91 m ³/s 设计。
以18+900处排涝站作为典型进行设计。
依据《泵站设计规范》GB/T 50265-97中规定，本次设计排涝站等别为Ⅳ等，建筑规模为小（1）型。
水泵站设计说明书
南华大学给水排水工程专业水泵站课程设计任务书班级：给水排水专业2011班姓名：思然_______学号：20114510118____ 指导教师：黄士元老师____南华大学城市建设学院二O一四年一月水泵站课程设计任务书本课程设计是根据给定的设计资料，设计某城市新建水源工程的取水泵站。
一、设计目的本课程设计的主要目的是把《水泵及水泵站》中所学的理论知识加以系统化，并见诸于实践对象，使知识得到巩固和提高，同时在设计中培养同学合理处理设计资料和独力工作的能力。
二、基本设计资料1．近期设计水量11.5万立方米／日预计远期水量14.5万立方米／日(不包括水厂自用水)2．原水水质符合饮用水卫生规定，河边无冰冻现象，根据河岸地质情况，已决定采用固定式取水泵房，从吸水池中吸水，吸水井采用自流管进水，取水头部到吸水井的水头损失为：1.3米。
3．水源洪水位标高为：44米(1％频率)；枯水位标高为：36米(97％保证率)；常年平均水位标高为：40米。
4．净化场混合井水面标高为: 52米，取水泵房到净化场距离为:1000米。
5．地区气象资料可根据设计需要由当地气象部门提供。
6．水厂为双电源进线。
三、容及要求本设计容包括设计说明书和设计图纸，要求如下：1．设计说明书(约8～10页)(1) 总述；(2) 设计流量及扬程的计算；(3) 水泵机组的选择(附水泵工况曲线)；(4) 机组及管路的布置；(5) 泵站管路的水力计算；(6) 泵站辅助设备选择及泵站总平面布置草图。
2．设计图纸根据计算说明书成果及泵站布置草图，采用1#图纸按工艺扩初设计要求，正式绘制泵站的总平面图及两个剖面图(比例1：50—1：100)。
同时图中应标注各主要设备、管路配件及辅助设备的位置、尺寸、标高等。
泵站的建筑部分可参照实际泵房按比例示意性地表示，在图纸上应列出泵站中主要设备及管材配件的明细表。
目录一概述··1二设计流量的确定和设计扬程估算··1三初选水泵和电机··2四机组基础尺寸的确定··8五吸水管路与压水管路计算··9六机组与管道布置··10七吸水管路和压水管路中水头损失的计算··12 八水泵安装高度的确定和泵房筒体高度计算··15 九附属设备的选择··15十泵房建筑高度及平面尺寸的确定··16十一参考文献··17附泵站平面图和剖面图（1:100）一概述取水泵站也称一级泵站，由水源取水输水至水厂或用户。
泵站施工图设计说明
富裕泵站枢纽工程设计技术要求1工程概况x泵站枢纽工程由一个提水泵站和两个退水闸组成，设计提水流量0.5m3/s。
提水泵站设计装机2台（另有1台备用泵），水泵型号为350DFZQ100型潜水轴流泵，单机配套功率30kW，主要由进口护砌段、前池、泵房、出水池组成；退水闸由进口段、闸室、消力池、出口护砌段组成。
1.1工程布置（1）提水泵站布置泵站位于排水干渠北侧，与排水干渠垂直布置，从排水干渠引水。
进水部分由进口护砌段和前池组成。
进口护砌段总长24m，采用干砌石护砌，厚25cm，下设砂砾石垫层10cm及无纺布一层。
渠底高程按1：4比降降至147.02m后接前池，前池与进口护砌垂直布置，前池底高程147.02m，底宽2.0m，长5.66m，采用钢筋砼U型槽结构。
泵站进口闸室段采用钢筋混凝土结构，一孔，净宽2.0m，长度3.0m，进水口布置1扇拦污栅、1扇铸铁闸门，拦污栅尺寸（宽×高）为2.0m×2.2m，2块叠放，闸门孔口尺寸（宽×高）为2.0m×2.0m，上部布工作桥及排架。
泵房下部为混凝土箱型结构，泵室宽9.4m，垂直水流向长6.0m，共分三层，分别是吸水层、水泵层、配电层，吸水层顶高程147.02m，水泵层顶高程150.09m、配电层顶高程153.49m。
泵房上部为砖混结构，顶部布置电动葫芦一台。
泵房内部设置2台机组，型号为350DFZQ100型潜水轴流泵，机组间距3.0m，2台机组出水管反方向布置，以满足出水渠道要求。
泵站出水池设两个，分别位于位于排水干渠两侧，结构形式相同，采用钢筋砼结构，池身高1.5m，底板高程150.10m，长7.0m，底宽4.8m。
为和渠道更好衔接，池身上部采用干砌石护砌，厚25cm，下设砂砾石垫层10cm 及无纺布一层，出水池后接灌溉渠道。
（2）退水闸布置两个退水闸布置形式相同，退水闸与排水干渠垂直布置，由灌溉渠道向排水干渠进行排水，由进口护砌段、闸室、斜坡段、消力池、出口护砌段组成，闸室、斜坡段、消力池为整体式钢筋砼U型槽结构。
泵站设计说明书
设计说明书一、概述龙王嘴污水处理厂的近期处理水量为15*104m³/d，远期为30*104m³/d.污水厂采用A2/O工艺，一级处理部分为粗格珊泵房，采用合建式。
来水管径2000mm，水位标高为7.5m，受纳水体洪水位标高为36.23m（20年一遇），常水位标高为13m。
泵房地面标高15m。
污水厂一级处理按远期设计，泵房土建部分按远期设计，设备按近期设计，泵房之后构筑物的全部水头损失按10.5m计算。
二、泵站设计1.设计流量近期设计流量Q max=8125m³/d远期设计流量Qmax=16250m³/d2.设计扬程泵站内水头损失粗估为2米，泵房后水损为10.5米，安全水头取2米，则枯水位时H=13-(7.5-0.7)+10.5+2+2=20.8m洪水位时H=36.23-（7.5-0.7）+10.5+2+2=44.03m3.泵和电机根据设计流量选取350TSW-650Ⅰ型泵。
根据350TSW-650Ⅰ型泵的要求选用Y355M-8型电动机。
4.集水池集水池容积应大于单台泵5min的出水量。
有效水深取2m，平面面积取1002m。
5.机组基础尺寸长：L=1.4m 宽：B=1.4m 高：H=2.81m6.泵站类型排水泵站的类型取决于进水管渠的埋设深度、来水流量，水泵机组的型号和台数、水文地质条件以及施工方法等因素。
选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑,本次设计综合该工程中以上各因素确定泵站为合建式矩形泵站,进水方式为自灌式。
7.吸水管、压水管与其他管件吸水管：DN700mm铸铁管压水管：DN600mm铸铁管其他管件：喇叭口、90°弯头、闸阀、渐缩管、渐放管8.机组与管道布置参考设计规范相关数据进行布置9.泵房尺寸地面建筑高度：h=8.5m泵房长度：L=37.8m泵房宽度：B=11.6m泵房高度：H=11.4m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

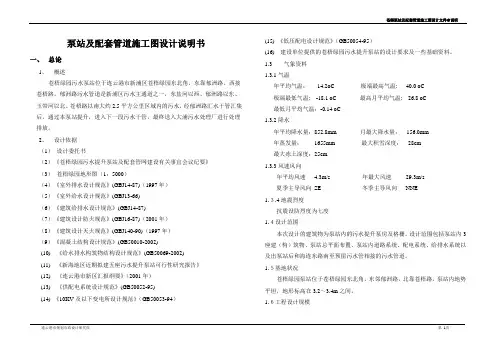

泵站及配套管道施工图设计说明书泵站及配套管道施工图设计说明书
一、总论
1、概述
2
（1
（2）
（3
（4）
（5）
（6）
（7）
（8）
（9）《混凝土结构设计规范》(GB50010-2002)
(10)《给水排水构筑物结构设计规范》(GB50069-2002)
(11)《新海地区近期拟建五座污水提升泵站可行性研究报告》
(12)《连云港市新区汇报纲要》（2001年）
(13)《供配电系统设计规范》(GB50052-95)
(14)《10KV及以下变电所设计规范》（GB50053-94）
(15)《低压配电设计规范》（GB50054-95）
(16)建设单位提供的苍梧绿园污水提升泵站的设计要求及一些基础资料。
1.3气象资料
1.3.1气温
1.3.2
1.3.3
1.３
1.
本次设计的建筑物为泵站内的污水提升泵房及格栅。
设计范围包括泵站内3座建（构）筑物、泵站总平面布置、泵站内道路系统、配电系统、给排水系统以及出泵站后和海连东路南至预留污水管相接的污水管道。
1.５基地状况
苍梧绿园泵站位于苍梧绿园东北角，东邻郁洲路，北靠苍梧路，泵站内地势平
坦，地形标高在3.2～3.4m之间。
1.６工程设计规模
根据《连云港市新海地区近期拟建五座污水提升泵站工程可行性研究报告》，苍梧绿园泵站设计提升生活污水量为15000m3/d。
1.７概算投资
58.5
2.1
4.2m
3.1设计范围
本次设计包括污水泵房的工艺设计；泵站至海连东路与郁洲路交叉口处预留污水检查井之间污水管道的设计。
3.2泵站工艺设计
3.2.1泵站形式：根据建设方的要求，泵站为无人值守泵站。
格栅设计为半地下式，
泵房设计为全地下式。
3.2.2设计污水量：
根据《连云港市近期拟建五座污水提升泵站工程可行性研究报告》及《连云港市城市总体规划》（2003-2020）苍梧绿园泵站提升的生活污水量为15000m3/d。
根据《室外排水设计规范》，生活污水量变化系数为1.55，经计算，泵站设计最大时污水量为
3.2.3
烯（
0.135
3.3
本设计选用潜水排污泵，型号为KRTK150-315共三台，二用一备，流量Q=300m3/h,扬程H=11m,N=12kw
水泵安装应根据产品安装条件设置埋件，埋件具体做法见结构图纸，其安装调试应在厂方技术人员指导下进行。
3.4辅助设备选择
为拦截污水中的漂浮物质，污水必须通过格栅流入集水池。
在集水池前设置２台ZGL-1000型回转式格栅除污机两台，一用一备。
为便于格栅除污机的维修，格栅前后均设置轻型电动圆闸门。
集水池顶部设一根通气管，选用Y802-6风机一台，机械排风。
格栅、闸门、启闭机、风机等设备安全均应根据产品条件设置埋件，埋件做法见结构图纸。
所有辅
3.5
3.5.1
2.0m，
程为
3.5.2
，顶3.5.3
3.6
3.6.1
污水管向北出泵站后，斜穿苍梧路与郁洲路交叉口后，沿郁洲路东侧绿化带中间（距道路中线约26m）向北与海连东路与郁洲路交叉口处南侧DN1000的污水预留管相接，全长约850m。
3.6.2污水输送方式
污水经提升出泵站后，通过压力管，向东北方向斜穿过郁洲路与苍梧路交叉口，后
沿郁洲路东侧绿化带中间（距路中心26m）向北约180m经污水井释放出压力后，以重力形式倒虹输送到海连东路与郁洲路交叉口东南角预留污水检查井内，然后通过下游管道最终输送至污水处理厂。
3.6.3管道施工方式
据《关于苍梧绿园污水提升泵站及配套管网建设有关事宜审查会议纪要》，污水泵站至苍梧路与郁洲路交叉口西南角段管道，采用开挖式施工，此段以后部分管道，均
3.6.4
（1
（2
（3
（4
（5）钢制管道及其管件焊接均按《现场设备工业管道焊接施工及验收规范》（GBJ235-82）执行。
HDPE管道安装及验收按《给水排水管道施工及验收规范》（GB20568-97）执行。
3.7其他
本设计潜水泵、格栅、闸门、风机等设备安装及预埋均参考有关厂家资料设计建设
方最终选定设备不一定为该厂家设备，不同厂家产口预埋及安装尺寸可能有所差异。
故建设方应在设备预埋件安装前选定设备，以便及时调整设备的安装尺寸。
四、结构设计及施工总说明
1.本设计泵房间采用沉井施工，格栅井采用大开挖施工；沉井开槽放线应按现场预制处理示意图执行，与沉井相接部分应预先甩出钢筋，按施工缝处理（见详图A）。
2.。
3.
4.
1
2
3
4
5.
1
计图位置及标高事先预埋好，严禁事后开凿池壁；图中所注套管直径为非洞口直径，施工中应按相关工艺图（参看《S312》标准图集）施工。
2）钢筋遇小于300mm洞口应绕过，大于300mm应尽量绕，否则按加固处理。
3）所有预埋件均事先除锈，后涂环氧沥青漆两道防腐。
4）确保混凝土、结合密实，浇注丰满，振捣充分，井壁与底板结合的刃角处按施工
缝处理。
5）格栅井粘土砖墙部分应先砌筑砖墙，再浇筑顶板，并以1：2水泥砂浆抹角。
6．沉井下沉中挖土必须均匀对称，挖出的土严禁堆放沉井四周；下沉过程中应严密观测，发现倾偏应及时纠正。
当沉井接近设计标高时须做稳定观测，待沉井沉至设计标高稳定后再封底，沉井沉至设计标高时，偏差应不超过下列数值：
1
2
7.
1
米按55
2
引向
8.
度
9.
10.本套图为池体结构图，应和其它专业图纸、配合施工。
11.未说明事宜，施工时均按《给水排水构筑物施工及验收规范》（GB50268-97）有关规定操作。
五、供配电设计说明
5.1根据民用建筑负荷分级，污水泵站属二级负荷，应采用两路电源供电，应甲方要求本次泵站供电采用一路市电高压，一路柴油发电机低压备用，备用电源由甲方自行解决，不在本次供电设计范围内。
5.2应甲方要求泵站内唯一地上建筑为箱式变压器，不提供单独配电及控制用房，故本次泵站设计低压配电及控制一体，均在箱变内完成。
我方只负责电源部分设计即为柜
5.3，需
柜预
5.4
6.1
6.2
6.3泵站施工应按照设计要求及相关规范严格执行，集水井、格栅井、检查井及管道排水或打压实验均应合格。
6.4施工期间的施工机械设备应符合国家规定的噪声标准，必要时采取有效的防噪措施。
6.5施工应采用袋装水泥，各种混合料拌合厂应保证路程不远，运输条件好、方便施
工并远离市区，以免对市区造成粉尘及噪声污染。
6.6施工废水未处理达标前应严禁排入附近沟塘及与人民生活、生产有关的水体中。
七、问题与建议
7.1泵站及配套管道施工过程中应严格按照部颁有关施工技术规范办理，加强工程管理，加强质量检验，严格质量管现制度，并且及时协调设计施工、监理中可能出理
7.2。
