水泵及水泵站课程设计心得【模版】

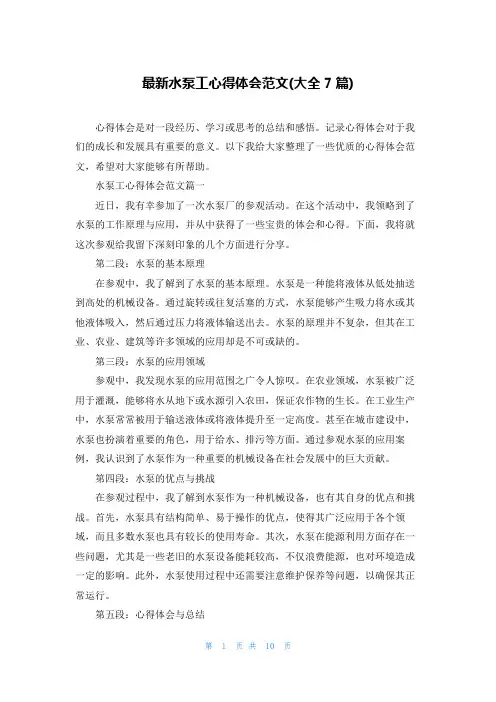

最新水泵工心得体会范文(大全7篇)
最新水泵工心得体会范文(大全7篇)心得体会是对一段经历、学习或思考的总结和感悟。
记录心得体会对于我们的成长和发展具有重要的意义。
以下我给大家整理了一些优质的心得体会范文，希望对大家能够有所帮助。
水泵工心得体会范文篇一近日，我有幸参加了一次水泵厂的参观活动。
在这个活动中，我领略到了水泵的工作原理与应用，并从中获得了一些宝贵的体会和心得。
下面，我将就这次参观给我留下深刻印象的几个方面进行分享。
第二段：水泵的基本原理在参观中，我了解到了水泵的基本原理。
水泵是一种能将液体从低处抽送到高处的机械设备。
通过旋转或往复活塞的方式，水泵能够产生吸力将水或其他液体吸入，然后通过压力将液体输送出去。
水泵的原理并不复杂，但其在工业、农业、建筑等许多领域的应用却是不可或缺的。
第三段：水泵的应用领域参观中，我发现水泵的应用范围之广令人惊叹。
在农业领域，水泵被广泛用于灌溉，能够将水从地下或水源引入农田，保证农作物的生长。
在工业生产中，水泵常常被用于输送液体或将液体提升至一定高度。
甚至在城市建设中，水泵也扮演着重要的角色，用于给水、排污等方面。
通过参观水泵的应用案例，我认识到了水泵作为一种重要的机械设备在社会发展中的巨大贡献。
第四段：水泵的优点与挑战在参观过程中，我了解到水泵作为一种机械设备，也有其自身的优点和挑战。
首先，水泵具有结构简单、易于操作的优点，使得其广泛应用于各个领域，而且多数水泵也具有较长的使用寿命。
其次，水泵在能源利用方面存在一些问题，尤其是一些老旧的水泵设备能耗较高，不仅浪费能源，也对环境造成一定的影响。
此外，水泵使用过程中还需要注意维护保养等问题，以确保其正常运行。
第五段：心得体会与总结通过这次参观活动，我对水泵有了更深刻的了解。
水泵作为一种重要的机械设备，在各个领域的应用不可小觑。
它为农田灌溉、工业生产、城市建设等提供了强有力的支撑。
然而，我们也要认识到水泵的能源消耗和维护管理方面的问题，并思考如何在未来更好地发展节能环保的水泵技术。
设计泵站课程设计心得体会
设计泵站课程设计心得体会一、课程目标知识目标：1. 学生能够理解泵站的基本概念，掌握泵站的工作原理及其在水利工程中的应用。
2. 学生能够掌握泵站主要设备的构造、性能和操作方法。
3. 学生能够了解泵站设计的基本原则，掌握泵站设计的基本步骤和关键参数。
技能目标：1. 学生能够运用所学的泵站知识，分析实际工程案例，提出合理的设计方案。
2. 学生能够运用相关软件或工具，进行泵站设备的选型、布置和参数计算。
3. 学生能够通过小组合作，完成一个泵站设计的项目任务，提高团队协作和沟通能力。
情感态度价值观目标：1. 学生培养对水利工程建设的兴趣，增强环保意识和可持续发展观念。
2. 学生能够认识到泵站在我国水利工程中的重要性，激发为国家和人民服务的责任感。
3. 学生通过泵站设计实践，培养创新精神，提高面对工程问题勇于挑战、积极进取的态度。
课程性质：本课程为应用实践性课程，结合理论知识和实际案例，培养学生的泵站设计能力。
学生特点：高二年级学生，已具备一定的物理、数学基础，对水利工程有一定了解，具备初步的分析和解决问题的能力。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和工程意识。
通过项目式教学，培养学生团队协作、沟通表达等综合素质。
在教学过程中，关注学生的个体差异，鼓励学生积极参与，激发学生的学习兴趣和潜能。
将课程目标分解为具体的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. 泵站概述：泵站定义、分类、作用及其在我国水利工程中的应用。
教材章节：第一章 水利工程概述2. 泵站设备：泵站主要设备的构造、性能、工作原理及选型。
教材章节：第二章 水泵与水泵站3. 泵站设计原则及步骤：泵站设计的基本原则、设计流程、关键参数计算。
教材章节：第三章 水泵站设计4. 泵站工程案例分析：分析典型泵站工程案例，了解实际工程中泵站设计的方法和技巧。
教材章节：第四章 水利工程案例5. 泵站设计实践：分组进行泵站设计项目，包括泵站设备选型、布置、参数计算等。
泵的实训心得体会参考5篇
泵的实训心得体会参考5篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、工作计划、心得体会、汇报材料、条据文书、合同协议、规章制度、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work reports, work plans, insights, reporting materials, documentary evidence, contract agreements, rules and regulations, teaching materials, complete essays, and other sample essays. If you would like to learn about different sample formats and writing methods, please pay attention!泵的实训心得体会参考5篇情感的宣泄通过写心得体会成为可能，这是情感的一种表达方式，心得体会记录是对自己成长的记录，它培养了我们的信心，使我们有信心地面对未来的挑战，本店铺今天就为您带来了泵的实训心得体会参考5篇，相信一定会对你有所帮助。
泵培训总结心得7篇
泵培训总结心得7篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、策划方案、演讲致辞、合同协议、条据文书、应急预案、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays for everyone, such as work plans, work summaries, planning schemes, speeches, contract agreements, policy documents, emergency plans, teaching materials, essay summaries, and other sample essays. If you want to learn about different sample essay formats and writing methods, please stay tuned!泵培训总结心得7篇心得体会是我们在实践中汲取的重要经验，心得体会是我们在实践中的反思和反馈，对于自我调整和提升很有帮助，本店铺今天就为您带来了泵培训总结心得7篇，相信一定会对你有所帮助。
水泵培训心得体会
水泵培训心得体会水泵培训心得体会1作为一名刚刚从事水泵行业的新手，我一直感到有些迷茫和无从下手。
为了更好地提升自己的水平，我报名参加了一次水泵工培训班。
在这次培训中，我学到了很多知识和技能，收获颇丰。
下面，我将分享一下我的心得体会。
第二段：理论知识的重要性。
水泵是一种非常重要的设备，与我们的日常生活密切相关。
在培训中，我们首先学习了水泵的基本原理和工作方式。
虽然这些理论知识看起来比较枯燥，但对于我们掌握水泵的工作原理、维修和保养有着至关重要的作用。
只有掌握了这些基本的原理和知识，才能更好地开展后续的'实际操作。
第三段：实践操作的重要性。
在培训的后半段，我们进行了实际操作。
通过圆珠笔注水、泵池清洗、安装调试等环节，我们更加直观和深刻地了解了水泵的工作原理和具体操作流程。
这些实践操作也让我感到，理论知识和实际操作并不是孤立的，只有将二者结合起来，才能更好地提升自己的技能水平。
第四段：团队合作的重要性。
在培训中，我们发现，水泵的维护保养和维修需要多人配合，需要团队合作。
因此，团队合作也成为了我们培训中重要的一环。
在培训中，大家互相帮助、配合，相互交流，我感受到了团队的力量，也更加认识到了团队合作的重要性。
第五段：持续学习的重要性。
通过这次培训，我深刻认识到了持续学习的重要性。
水泵行业快速发展，技术也不断升级和更新，只有不断地学习和提升自己的技能水平，才能更好地适应市场需求，更好地发展自己的事业。
总结：通过这次培训，我收获颇丰。
只有不断地学习和实践，才能让我们在水泵行业中更好地站稳脚步。
同时，团队合作和持续学习也是我们在行业中不可或缺的重要元素。
我相信，在这个行业里，只要持之以恒的学习和不断的提升自己，我们一定能够迎接更大的挑战。
水泵培训心得体会2GNP是英文“国民生产总值”的缩写，是一个国家经济的综合反映。
在当前信息时代，知识经济已成为国家发展的重要动力，因此，培养全民的经济素质和创新能力已成为当务之急。

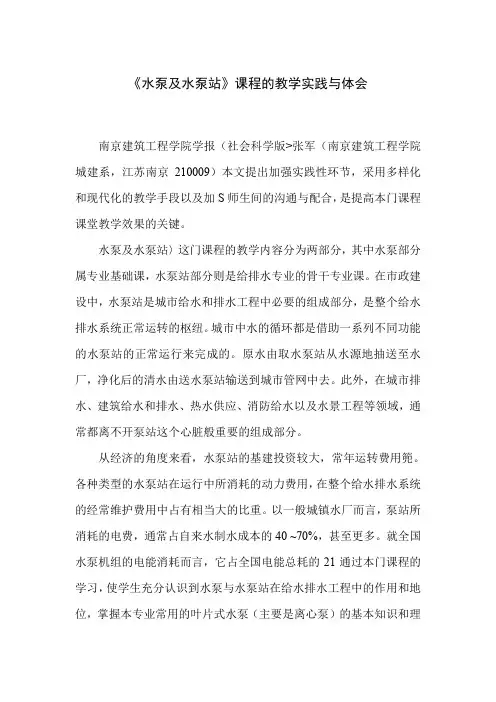

《水泵及水泵站》课程的教学实践与体会
《水泵及水泵站》课程的教学实践与体会南京建筑工程学院学报（社会科学版>张军（南京建筑工程学院城建系，江苏南京210009）本文提出加强实践性环节，采用多样化和现代化的教学手段以及加S师生间的沟通与配合，是提高本门课程课堂教学效果的关键。
水泵及水泵站〉这门课程的教学内容分为两部分，其中水泵部分属专业基础课，水泵站部分则是给排水专业的骨干专业课。
在市政建设中，水泵站是城市给水和排水工程中必要的组成部分，是整个给水排水系统正常运转的枢纽。
城市中水的循环都是借助一系列不同功能的水泵站的正常运行来完成的。
原水由取水泵站从水源地抽送至水厂，净化后的清水由送水泵站输送到城市管网中去。
此外，在城市排水、建筑给水和排水、热水供应、消防给水以及水景工程等领域，通常都离不开泵站这个心脏般重要的组成部分。
从经济的角度来看，水泵站的基建投资较大，常年运转费用篼。
各种类型的水泵站在运行中所消耗的动力费用，在整个给水排水系统的经常维护费用中占有相当大的比重。
以一般城镇水厂而言，泵站所消耗的电费，通常占自来水制水成本的40 ~70%，甚至更多。
就全国水泵机组的电能消耗而言，它占全国电能总耗的21通过本门课程的学习，使学生充分认识到水泵与水泵站在给水排水工程中的作用和地位，掌握本专业常用的叶片式水泵（主要是离心泵）的基本知识和理论，学会水泵站工程设计的全过程。
在近六年的教学实践过程中，笔者不断总结经验教训，力求提篼课堂教学效果，在教学过程中不断调整与改进。
以下是笔者就《水泵及水泵站〉课程的一些教学总结和体会。
张军：<水泵及水泵站〉课程的教学实践与体会2.开设必要的教学实验。
通过让学生自己动手拆装水泵，使学生对水泵的基本构造及零件有所认识；通过离心泵的启动、停车及特性曲线测定，使学生对水栗的操作、性能和运行工况调节等有所了解。
3.通过〈水泵站〉课程设计，使学生掌握选泵、动力设备配置；机组及管道的布置与计算；水泵安装高度的计算与确定；以及诸如计量、引水、起重、通风、采光、排水和水锤防护等辅助设施的配置。
《水泵与水泵站》课程教学的探讨
《水泵与水泵站》课程教学的探讨1.前言《水泵与水泵站》是给排水科学与工程专业的一门重要的专业基础课，既有较强的理论，又与工程实践紧密联系。
提高《水泵与水泵站》教学质量，培养学生的工程实践能力，注重学生知识、能力、素养的全面提高，使学生成为高级工程技术人才，是值得我们深入思考的课题。
笔者结合自身的教学实践，对该课程的教学进行探讨。
2.《水泵与水泵站》在给排水科学与工程专业中的地位及重要性水泵是一种应用广泛的水力通用机械，广泛应用于市政建设、农业、工业等各领域。
水泵站是给排水工程不可缺少的重要组成部分，是保证给水、排水系统正常运行的重要设施，在给水、排水工程中具有不可替代的作用。
城镇中水的循环是借助于一系列不同功能的水泵站运行来实现的。
取水泵站从水源取水将其送至水厂，净化后的清水由送水泵站送到城镇管XX中去供用户使用，其工艺流程如图1中的实线所示。
对于城镇中排出的生活污水和工业废水，经排水管渠汇合后，由排水泵站将污水抽送至污水厂，经过处理后由另外一座排水泵站排放到江河湖海中区。
3.《水泵与水泵站》的特点《水泵与水泵站》是给水排水科学与工程专业的一门专业基础课，是学生学习专业课和从事本专业的工程设计、科研和工作必备的理论基础。
本课程主要讲述水泵的工作原理、基本性能参数、水泵机组配置、泵站对土建的要求和特点、泵站噪声消除及维护治理方法。
是《给水工程》、《建筑给水排水工程》和《排水工程》等专业课的基础课。
通过本课程的学习，可使学生掌握常用叶片泵的基本构造、工作原理、主要性能、运行工况的图解法原理和数解法、水泵机组的调速运行与节能原理；给水排水泵站的机组选择、管道布置、辅助设施、安全环保设施以及变配电设施和自动测控系统等内容与要求。
4.增强《水泵与水泵站》教学质量的几个环节和措施4.1加强前续基础课的学习《水泵与水泵站》所需的基础知识主要包括力学、高等数学、电工电子学以及水力学等方面。
其前续课程包括《工程力学》、《高等数学》、《电工电子学》、《水力学》等。
水泵培训心得【精品文档】
水泵培训心得篇一：水泵维修的心得体会水泵维修的心得体会我公司现使用的水泵可分为三种类型：卧式离心泵、潜水轴流泵、高压多级泵。
一、卧式离心泵卧式离心泵是我公司用量最大的一种，它主要的问题是轴承、气蚀和润滑油三个部分。
1、轴承和润滑油轴承属于精密零件，因而在使用时要求有相当地慎重态度，即变是使用了高性能的轴承，如果使用不当，也不能达到预期的性能效果，而且容易使轴承损坏。
（1）保持轴承及其周围环境的清洁，即使肉眼看不见的微小灰尘进入轴承，也会增加轴承的磨损，振动和噪声。
（2）使用安装时要认真仔细，不允许强力冲压，不允许用锤直接敲击轴承，不允许通过滚动体传递压力。
（3）使用合适、准确的安装工具，尽量使用专用工具，极力避免使用布类和短纤维之类的东西。
（4）防止轴承的锈蚀，直接用手拿取轴承时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作。
（5）对轴承来说，润滑是左右其性能的重要问题。
润滑剂或润滑方式的合适与否将大大影响轴承的寿命。
如果轴承用的是高品位的润滑脂在正常运行条件下可运行15000小时或两年。
一般可安排5000小时更换一次润滑脂。
润滑脂充填量随外壳的结构和容积而有所不同，一般充填至容积的1/3－1/2为宜。
充填量过多时，润滑脂因搅拌发热发生变质，老化和软化。
2、气蚀离心式水泵如果安装或使用不当，就有可能发生气蚀。
一旦出现气蚀，性能就会下降，出水量减少、叶轮损坏加速，还会伴随有振动和噪声等，严重时，甚至使泵无法工作。
现在公司的水泵安装都是没有问题的，在使用过程中，应当注意的是泵内的空气要排完，才能降低气蚀带来的危害。
二、潜水轴流泵我厂提升泵是潜水轴流泵，它的优点是能耗小、流量大；它的缺点是维修不便、维修中比较麻烦。
它主要是密封问题，一是电缆线和信号线的密封，二是高压水区和电机腔的密封。
电缆线和信号线的密封主要靠弹性圈和O型密封圈来完成，它的操作比较简单。
高压水区和电机腔的密封是机械密封来完成的，机械密封在使用和安装过程中有些事项要注意：1、弹簧压缩量不是越大密封效果越好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵及水泵站课程设计1基本设计资料1.1 基本情况本区地势较高，历年旱情比较严重，粮食产量低。
根据规划，拟从附近河流扬水灌溉该区的10万亩农田，使之达到高产稳产的目的。
机电扬水灌区内主要作物有小麦、玉米、谷子和棉花等。
灌区缺少灌溉制度，现参考附近老灌区的灌水经验，拟定出本灌区灌溉保证率为75%的灌溉制度。
其设计灌水率如表1所示。
1.2地质及水文地质资料根据可能选择的站址，布置6个钻孔。
由地质柱状图明显的看出，3米以内表土主要是粘壤土，经土工试验，得到的有关物理指标为粘壤土的内摩擦角φ=35°，承载力为220kN/m2。
站址附近的地下水位多年平均在202.2m左右（系黄海高程）。
1.3气象资料夏季多年平均旬最高气温34℃，春、秋季干旱少雨，年平均降雨量为524mm，降雨年内分配极不均匀，每年7、8、9月的降雨量占全年降雨量的80％以上。
年平均无霜期为200天左右，多年平均最低气温为-8℃，最大冻土深度为o.44m。
平均年地面温度为15℃，平均年日照时数为2600.4h。
累积年平均辐射总量为527.4l kJ／cm，平均日照百分率为59 ％。
热量和积温都比较丰富，能满足一年两熟作物生长的需要。
1.4 水源灌区南侧有一河流，是规划灌区的水源，其水量充沛。
灌溉保证率为75 %时的河流月平均水位如表2所示。
达2l6.5m，夏季多年旬平均最高水温为20℃。
1.5其它根据规划，为保证扬水后自流灌溉，出水池水位均不应低于234m。
站址附近有8 kV高压电力线通过，已经有关部门批准，可供泵站使用。
该地区劳动力充足，交通方便。
除水泥、金属材料以及泵站建设中所需的特殊材料外，当地可提供砖、石、砂、瓦、木材等建筑用材。
根据机电设备的运行特性，每天按20h运行设计。
1.6 要求完成泵站设计中初设阶段的部分内容，成果包括设计图纸和设计说明书。
1.6.1图纸1）枢纽平面布置图（绘制在地形简图上）2）泵房平面图，泵房纵、横剖面图。
1.6.2设计说明书1）概述建站目的，设计任务，资料分析，设计所依据的规范和标准。
2）机电设备选择的依据和计算。
3）泵站各建筑物的型式、结构选择的依据、计算结果及其草图。
4）泵房尺寸拟定的依据和设备布置的说明。
5）验证机组选择的合理性，并说明其在使用中应注意的问题。
6）必要的附图、附表、参考文献图1 站地地形简图规范与标准：I S O 9001。
1． 机电设备选择的依据和计算依据：根据等阶梯灌水率图，初定水泵台数，再依据单台水泵的设计流量和设计扬程，查相关图表，进行水泵性能比较，来确定机电设备。
计算：（1）设计流量的计算：毛灌水率换算成机灌水率公式为：q q t 24 设机机 式中 q 设——修正后的设计毛灌水率，l /（s ·千亩）； t 机——机组每天开机的小时数。
计算如表所示：阶梯毛灌水率图：510152025303512345(l /s ·千亩)(t 天)毛灌水率图(修正后)则由计算绘制出机制灌水率图：取灌水率中最大值来计算泵站的设计流量，公式为max Q q ω=设机式中 max q 机 ——修正后的最大灌水率，l /（s ·千亩）；ω ——设计的灌溉面积，千亩。
故得到：max Q q 36.9672472.3ω==⨯=设机 l /s（2）确定水泵的设计扬程1)平均实际扬程公式为：i ii i iHQ t H Q t ∑=∑实实式中 i H 实——相应时段i t 时的出水池与进水池水位之差，m ；i Q ——相应时段i t 时的泵站供水流量，l /s ；i t ——不同灌溉时段的泵站工作天数，天。
计算： 36.9 36.031.628.9 24.451015202530354012345(l /s ·千亩)t(天)机灌灌水率图2)确定水泵设计扬程公式为H H h (1k)H =+∑∆≈+实实设损 式中 h ∆——管路沿程和局部水头损失，m ；K ——管路水头损失占平均扬程的百分比，查表选用k =0.05。
故得到：H (10.05)16.8=17.64(m)=+⨯设（3）机组选型初定水泵台数为5台，其中一台为备用泵。
则单泵流量为：Q=Q /4=2472.3/4618(l/s)≈设。
查表，选泵选用20S A -S S 型双吸卧式离心泵，其参数如下：2． 泵站各进出水建筑物的型式、结构选择的依据、计算结果及其草图（1） 计算经济管径进水管径D (0.80.92)Q 668(mm)===，取D =700m m ，采用钢管。
出水管径D (0.650.8)Q 550(mm)===，取D =600m m ，采用预应力钢筋混凝土管。
（2） 确定水泵的安装高程由水泵参数知必需汽蚀余量c h ∆为 5.8m ，则 c [h]h 0.3 5.80.3 6.1(m)∆=∆+=+=查得本区水的汽化压力：P 0.430.240.2430.297(m)10νγ-=+⨯= 大气压力：a P 109.8108.89.982(m)100γ-=-⨯= 管中流速：22Q0.618V=1.606>1.2(m/s)D 0.744ππ==⨯ 估计进水管道约为8米， 故 221.3 1.3V 1.606h 0.0010780.0010780.035(m)D 0.7=⨯=⨯⨯=沿 局部阻力系数：喇叭口 10.1ζ=接管偏心渐缩20.2ζ= o 90弯管 30.6ζ=故 22123V 1.606h ()(0.10.20.6)0.1184(m)2g 29.8ζζζ=++=++=⨯局 故 g h h h 0.0350.11840.1534(m)=+=+=局沿则 a g g P P [H ][h]h 9.9820.297 6.10.1534 3.412(m)νγ-=-∆-=---= g [H ]308.8 3.412=312.2(m)∇=∇+=+进安（3）引渠的设计与布置采用混凝土光滑面衬砌，参数为Q =2.472m 3/s 、i =1/3000、m =1.0、n =0.015。
利用水力最佳断面公式公式8338h = 及b m)=-计算得水力最佳断面b =2m 、h =1.0m 。
如图所示：（4）前池的设计与布置前池扩散角取为60°。
前池长度：B b202L 19.63(m)602tg 2tg 22α--===，取L =20m ，（进水池宽B =22m ）。
池底纵坡降i =1/3～1/5，取i =0.3。
前池翼墙面与前池中心线成45o 夹角的直立式翼墙。
（5）进水池的设计与布置进水池边壁采用矩形边壁。
进水池悬空高度（D 1.5D =进）P (0.60.8)D 0.71.50.70.735(m)==⨯⨯=进，取P=0.8m 。
进水口淹没深度h 1.01.25D ≥进淹（），取h 3.0m =淹。
后墙距T=0.81.0D 进（），取T=1.0m 。
侧墙距C 1.5D 1.575m ==进，取C=1.8m 。
进水池长度kQ 17 2.472L=0.64m Bh 223⨯==⨯淹 又∵L 4D T 5.2m ≥+=进，取L=6m 。
示意图如下：进水池平面图进水池剖面图进水建筑物示意图进水建筑物剖面图 进水池宽度B=22m 。
进水池池顶高程=312.5+0.6=313.1m ，进水池池底高程=308.8-3-0.8=305m 。
进水池深度313.13058.1m =-=（6）出水池的设计与布置出水池采用正向淹没式出流，出水管道两泵一管，管径D 为0.8m 。
出水管中流速 222.472Q 2v 2.46m/s D 0.844o ππ===⨯ 管口上缘最小淹没深度2vmin v h 20.62m 2o g =⨯=、s v min h h 0.20.82m =+=出水池宽度 o B (23)D ≥，取B 12m =。
出水池池顶高程h 327.30.5327.8m ∇=∇+∆=+=顶高。
示意图如下出水池平面图出水池底板高程min o (h D P)327(0.620.80.4)325.2m ∇=∇-++=-++=底低 P P h (3271)325.20.8m L 2m =--==P P P o 2h h 2.4m 0.6 7(0.5) 6.710.5L P 1mα===--=+ 出水池长度22o s 2.46L (h ) 6.71(0.82+)7.57m 219.6g να=+==，取L=8m 。
（7）出水管道的设计与布置其管径为D =800m m 。
示意图如下：4、泵房尺寸的拟定和设备布置根据该地区的地质水文条件及所选泵型，泵房采用分基型，主机组采用一列式布置，配殿设备采用一侧式，检修间布于泵房的一端。
示意图如下（见图纸）5、进行工况校核水源的最高水位=312.5m，最低水位=308.8m。
出水池的最高水位初定为327.3m，最低水位为327m。
则min minH=327.3-308=18.5(m) H=327-312.5=14.5(m)H=17.62m实实实设计（）查水泵的性能曲线，根据水泵的工作高效区在75%～84%。
由此可见三种扬程的效率基本都在高效区，则此泵合适。
选配的电机的功率为165k w，则电动机的效率133100%80.6%165η=⨯=。
经分析，此机组合适。
