临时用电施工组织设计含平面布置图及系统图

施工现场平面和临时水电布置图

第八章施工现场平面和临时水电布置图 第一节施工现场状况 1.现场施工进度情况 目前华南物联网营运中心项目一期工程项目场地已完成“三通一平”，现阶段进行工程桩施工。 2.现场周边道路情况 本项目位于广州增城市新塘镇经济技术开发区，南靠创业大道、北靠创优路，东邻沙宁公路。现场设置两个出入口，主入口为1#门，紧邻创业大道，次入口为2#门紧邻创优路（规划路），主要材料进出口为1#门，周围环境空旷，交通便利。

现场大门位置图3.临时排水、供水及临时用电接驳点位置 1）场周边已具备临时排水条件

2）现场可提供1个DN200临时给水接驳点和市政消防栓，位于场区南侧创业大道； 3）现场可提供两个变压器，位于场区南侧。 第二节场地总平面布置 1.施工平面布置的依据和原则 1.1.施工平面布置依据 1）业主所发招标文件、招标图纸及答疑资料； 2）国家、广东省、广州增城市有关施工规定、规程及安全文明施工标准和规定；

3）现场界线、水源、电源位置、周边道路情况及现场勘察结果； 4）中建四局CI形象规定； 5）总进度计划及资源需用量计划； 6）总体施工部署和主要施工方案。 1.2.施工平面布置原则 1）根据工程特点和现场周边环境的特征，充分利用现有施工场地，做好总平面布置规划，满足生产、安全文明施工要求； 2）现场平面布置科学、功能分区划分合理，符合政府相关规定； 3）紧凑有序，在满足施工的条件下，尽量节约施工用地； 4）保证场内道路畅通，最大限度地减少二次搬运； 5）按专业划分施工场地，避免各专业相互影响； 6）依据各阶段施工管理需要，施工平面分阶段布置和管理，办公区、生产区和加工区分开布置； 7）符合施工现场卫生及安全技术要求和防火规范； 2.各阶段施工平面布置 1）道路基层,1、2、5、6#仓及周围平台基础施工阶段平面布置图（附件4-1）2）1#仓一层钢结构，2、5、6#仓及周围平台一层混凝土结构，3、4#仓及周围平台基础施工阶段平面布置图（附件4-2） 3）1#仓装修，2、5、6#仓二层钢结构，3、4#仓及周围平台一层混凝土结构施工阶段平面布置图（附件4-3） 4）1、2、5、6#仓装修，3、4#仓二层钢结构施工阶段平面布置图（附件4-4）5）装饰装修施工阶段平面布置图（附件4-5） 3.临时生活及办公场地平面布置 根据我司同类工程经验，通过对工程量、劳动力的合理估算，结合工期，计算出土建、幕墙工程、机电安装、装修工程及其他专业分包等劳动力高峰值人数约1800人。 现场临设主要利用二期8#仓库用地和2#大门两侧空地，通过科学合理布置，满足需求。临设搭设采用我司自主研发的可移动周转住房。

施工现场临电——“三级配电”配置图解

施工现场临电——“三级配电”配置 配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。 配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 三级配电设置示例 一总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图 总配电柜端子板接点图

总配电柜柜门电气连接点图 四回路配电柜电气系统图

六回路配电柜电气系统图 八回路配电柜电气系统图 二分配电箱 1 含照明回路分配电箱（动力回路与照明回路分路配电） 内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

(仅供参考)建筑工程施工平面图布置

建筑工程施工平面图布置 单位工程施工平面图是单位工程施工组织设计中的重要组成部分，是对一个建筑物或构筑物的施工现场的平面规划和空间布置。合理的施工平面布置对于顺利执行施工进度计划是非常重要的，对现场的文明施工、工程成本、工程质量和安全生产都会产生直接的影响。装饰装修工程也是如此。 一、设计内容和依据 （一）设计内容 1、总平面图上已建和拟建的地上、地下建筑物或构筑物和各种管线的位置、尺寸； 2、移动式起重机(包括有轨起重机)开行路线及垂直运输设施的位置； 3、地形等高线、测量放线标桩的位置和取舍土方的地点； 4、为施工服务的临时设施的布置； 5、各种材料(包括水、暖、电、卫材料)、半成品、构件以及工业设备等仓库和堆 6、场内的施工道路布置及引入铁路、公路和航道位置； 7、临时的给水管线、供电线路、蒸汽及压缩空气管道等布置； 8、一切安全及防火设施的位置。 （二）设计的依据 建筑装饰工程施工平面图应在施工设计人员踏勘现场、取得现场第一手资料的基础上，根据施工方案和施工进度计划的要求进行设计。设计时依据的资料有： 1、建设地区的原始资料 （1）自然条件调查资料。用来解决由于气候(冰冻、洪水、风、雹等)、运输等产生的相关问题；也用于布置地表水和地下水的排水沟；确定易燃、易爆及有碍人体健康的设施布置等。 （2）建设地域的竖向设计资料和土方平衡图。用来解决水、电管线的布置和土方的填挖及弃土、取土位置。 （3）建设单位及工地附近可供租用的房屋、场地、加工设备及生活设施。用来决定临时建筑及设施所需面积及其空间位置。

2、设计资料 （1）总平面图。用来正确确定临时建筑及其他设施位置，以及修建工地运输道路和解决排水等所需的资料； （2）一切已有和拟建的地下、地上管道位置。用来决定原有管道的利用或拆除以及新管线的敷设与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。 3、施工组织设计资料 （1）单位工程的施工方案、进度计划及劳动力、施工机械需要量计划等。用来了解 各施工阶段的情况，以利分阶段布置现场。根据各阶段不同的施工方案决定各种施工机械的位置，吊装方案与构件预制、堆场的布置。 （2）各种材料、半成品、构件等的需用量计划。用来决定仓库、材料对堆放场地位置、数量及场地的规划。 二、建筑装饰工程施工平面图设计的原则 1、在满足施工条件下，要紧凑布置，尽可能减少施工用地，不占用农田。在市区改建工程中，只能在规定时间内占用公路或人行街道。一切临时性建筑设施，尽量不占用或少占用拟建永久性建筑物的位置，以免造成不应有的搬迁和拆除。能利用的原有建筑尽量利用，以利节约。 2、最大限度缩短工地内部运距，尽量减少场内的二次搬运。各种材料构件、半成品应按进度计划分期分批进场，尽量布置在使用地点附近或在垂直运输机械的回转半径内。 3、临时设施的布置，应便于工人的生产和生活，使工人休息室距施工地点距离最近，往返节省时间。 4、要符合劳动保护、技术安全及防火的要求。根据上述设计原则，结合现场的实际情况，根据各类工程的不同特点分阶段布置平面图。可安排几个可行的方案，从施工用地的面积，施工临时道路，管线长度，施工场地利用率，场地材料搬运量及搬运距离等方面进行分析比较，选其技术合理、费用经济的方案。 三、建筑装饰工程施工平面图的设计步骤 1、确定垂直运输机械的位置

市政工程临时用电方案

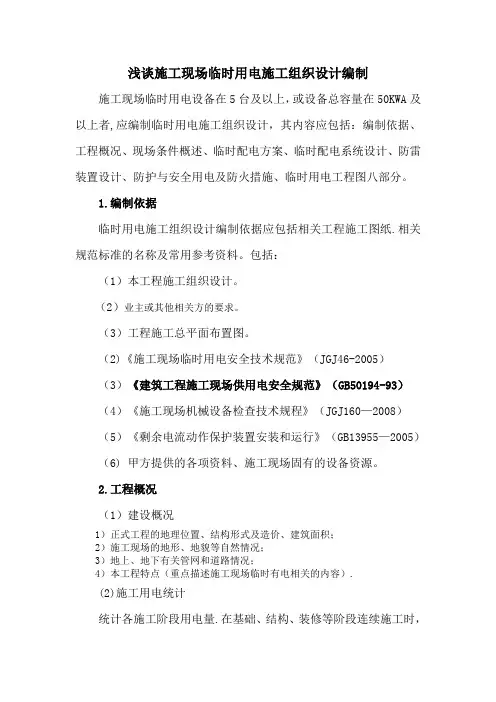

临时用电方案 一、用电管理： ⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。 ⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 ⒊临时用电施工组织设计的内容和步骤： ⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 ⑵进行负荷计算，选择导线截面和电器的类型、规格。 ⑶绘制电气平面图，立面图和接线系统图。 ⑷制定安全用电技术措施和电气防火措施。 ⒋施工现场临时用电安全技术档案： ⑴临时用电施工组织设计及修改施工组织设计的全部资料。 ⑵技术交底资料。 ⑶临时用电工程检查验收表。 ⑷接地电阻测定记录。 ⑸定期检（复）查表（工地每月，公司每季进行一次）。 ⑹电工维修工作记录。 ⒌安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。

二、电工： ⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。 ⒉电工应掌握用电安全基本知识和所有设备性能。 ⒊上岗前按规定穿戴好个人防护用品。 ⒋停用设备应拉闸断电，锁好开关箱。 ⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 ⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。 ⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。 ⒏应懂得触电急救常识和电器灭火常识。 三、安全距离与外电防护： 外电线路：指施工现场临时用电线路以外的任何电力线路。 ⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 ⒉安全距离： ⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。 ⑵起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。 ⑶机动车道与外电架空线路交叉的最小距离1kv以下为6m，

某住宅楼临时用电施工方案完整版

编号：TQC/K253 某住宅楼临时用电施工方 案完整版 Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems. 【适用制定规则/统一目标/规范行为/增强沟通等场景】 编写：________________________ 审核：________________________ 时间：________________________ 部门：________________________

某住宅楼临时用电施工方案完整版 下载说明：本解决方案资料适合用于解决各类问题场景，通过提出的方法与对策来应付，常见种类如计划方案、设计方案、施工方案、技术措施，本质是人和产品之间建立可触达的桥梁，实现匹配问题，修正问题，预防未来出现同类问题。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 一、工程概况 本工程为XX开发的XX一期3、4、 5、6号楼。建设地点位于XX，3号楼地上 三十二层地下一层中一层为商铺三十一层 为高层住宅，4号楼地上十一层。地下一 层。其中地上一层为商铺十层为住宅。5号 楼地上三十二层二下一层，其中二层为商 铺三十层高层住宅，6号楼地上三十二层， 地下一层，其中地上二层为商铺三十层， 建筑高度：三十二层97.5m 十一层 34.5m。

施工现场临时用电各级配电箱配电系统图

施工现场临时用电各级配电箱配电系统图 漏电动作电流100mA/ D220L-220/4300 进线接A支箱Ⅰ级箱（400A) N N PE 接B支箱Ⅰ级箱(630A) 接C支箱Ⅰ级箱(630A) 接D支箱Ⅰ级箱(400A)

HK60/380 PZ NM-100/3300 8#塔吊(120A) HK60/380 PZ NM-100/3300 8#施工电梯(90A) HK30/380 NM-100/3300 4#、8#钢筋加工区（40A）HK30/220 NM-100/3300 生活区用电(90A) HK60/380 NM-100/3300 8#楼层及地下室(30A) HK30/380 NM-100/3300 备用(30A) A一级箱

HK60/380 PZ NM-100/3300 4#塔吊(90A) HK60/380 PZ NM-100/3300 4#施工电梯(90A) HK30/380 NM-100/3300 3#施工电梯(90A) HK30/380 NM-100/3300 钢筋加工区(60A) HK60/380 NM-100/3300 3#楼层及地下室(60A) HK30/380 NM-100/3300 4#楼层及地下室(60A) HK30∕380 NM-100∕3300 2#楼层及地下室（60A）HK30∕380 NM-100∕3300 备用（60A） HK30∕380 NM-100∕3300 ） B一级箱

HK60/380 PZ NM-100/3300 1#塔吊(90A) HK60/380 PZ NM-100/3300 1#施工电梯(90A) HK30/380 NM-100/3300 2#施工电梯(90A) HK30/380 NM-100/3300 2#塔吊(90A) HK60/380 NM-100/3300 5#塔吊（90A） HK30/380 NM-100/3300 5#施工电梯（90A) HK30∕380 NM-100∕3300 1#楼层及地下室（30A）HK30∕380 NM-100∕3300 备用（30A） HK30∕380 NM-100∕3300 ） C一级箱

设计单位工程施工平面布置图

. 专业资料设计施工平面布置图 1.什么叫施工平面图，它包括哪些容? 根据施工案和施工进度要求，对施工所需要的水、电、道路的安排，各种材料和半成品的堆放场地，提供生产和生活使用的各种临时设施，以及主要大型机械的开行路线等，按照一定的布置原则和经济技术上的合理性，以一定比例绘制成指导施工现场平面布置的图形，简称为施工平面图。 根据施工组织设计的类型不同，平面图绘制的容也有所不同。 2.单位工程施工平面图包括以下容： 1)原有建筑物和拟建房屋、构筑物的位置及尺寸。 2)起重机械的开行路线和服务围。 3)水、电、道路的布置与外线的连接。 4)各种材料及半成品的堆场和仓库。 5)一切为施工服务的大型临时设施。 3.如绘制施工平面布置图? 绘制施工平面布置图可按以下步骤进行。 第一步，首先根据勘测资料的地形图，以一定比例绘出施工现场位置图，并在图幅边角处绘出南北指示标或风玫瑰图。 第二步，以已知三角测量网点或水准测点为基点，量出原有建筑物和拟建房屋的水平距离，绘出建筑物的平面轮廓线，原有建筑物的轮廓线用中粗实线，拟建房屋用双实线(粗外细)表示。 第三步，绘出场区施工道路线，路宽按第9项所述的要求，道路交叉及拐弯处以一定曲率半径划成圆弧。第四步，按第7项的要求绘制垂直起重机的位置和塔吊服务围。 第五步，按第6、第8项所述，绘出搅拌站和各材料堆场，并按比例以细实线框表示，框标注场(库)名称和所占面积(总平面布置图可不标注面积)。 第六步，按第10、第11项要求，绘出生产生活服务临时设施，并标注设施名称，所有临时设施布置必须满足第4项的六条原则。 最后绘出围墙线，供电供水线等。 下面为某些工程的施工平面布置图的例，仅供参考

建筑施工现场临时用电配置标准

目录 1. 目的 (3) 2. 适用范围 (3) 3. 配电箱分类标准 (3) 4 临时用电方案编制 (5) 5 临时用电供电半径 (5) 6 临时用电布置图 (5) 7 临时用电线缆选择 (5) 8 室外临时电缆敷设 (6) 9 楼层内临时电缆敷设 (7) 10 配电（开关）箱设置 (7) 11 固定施工机械用电 (8) 12 中小型机具用电 (8)

13 照明用电 (9) 14 重复接地 (9) 15 防火措施 (10) 16 用电管理 (10) 1. 目的 1.1施工现场的临时用电配置标准，完善施工现场的安全用电制度，根据国家相关规范要求及万科集团发布的各项安全文明环保管理类制度内容，特制定此标准。 2. 适用范围 2.1所有在建项目，包括现场职工宿舍区临时用电设施。 3. 配电箱分类标准 3.1 0级配电箱：与杆式变压器连接的低压配电总箱或箱变的低压出线端，出线回路一般为五至六回路。0级配电箱必须采用配电房的形式，封闭管理并设门上锁，配置计量表。形式参照图1所示。

图1 3.2 1级配电箱：从0级配电箱引出的第1级配电箱，一般此级电箱安装电表，设置于室外或首层。建议按区域或高层按楼栋配置。推荐出线回路数不低于4回路，可分为室内楼层用电、室外加工棚 。 设备用电、大型重要设备用电、照明用电等。配电箱门外侧需标“编号1-XX”。形式参照图2所示 3.3 2级配电箱：从1级配电箱引出的第2级配电箱，一般按楼层设置或按负荷性质及等级设置。建议楼层内每三层设一个二级电箱。配电箱门外侧需标“编号2-XX”。形式参照图3所示。 图3 3.4 3级配电箱：从2级配电箱引出的第3级配电箱，一般为末端开关箱，供机械设备使用（如塔吊、电梯、搅拌机等）。配电箱门外侧需标编号3-XX。形式参照图4所示。 图4 3.5 4级配电箱（仅限装修阶段用）：室内装修阶段，在正式用电未到位之前，供小型手持电动机具使用，形式参照图5所示。推荐采用简易插座箱，并且要求每个插座都必须确保配备漏电保护装置。

施工现场临时用电配电箱(柜)标准化图集

施工现场临时用电配电箱（柜） 标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气

连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

临时用电施工设计方案含平面布置图及系统图

. 临时用电专项方案 一、工程概况： 本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。 3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。层高为：3#楼标准层层高为3.3米，建筑总高度为47.9米；7#楼标准层层高为2.8米，地下二层2.8m，地下一层分别为2.8米、4.2米，地上一层门市为3.6米，地上二层门市为3.3米，建筑总高度为51.7m。3#楼建筑面积为13850.8㎡，7#楼建筑面积为9648.6㎡，总建筑面积为23499.4㎡。本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组 织设计的要求（设备台数和用电总容量见表） 二、编制依据： 1、锦州市建筑设计研究院设计的建筑结构施工图； 2、本工程的施工组织设计； 3、锦州市建筑设计研究院的“岩土工程勘察报告”；

4、中国建筑工业出版社出版的“建筑施工安全技术手册”； 5、中国建筑工业出版社出版的“建筑施工手册”； 6、建筑工程施工现场管理制度； 7、施工进度安排和现场施工条件。 8、按规范要求编制临时用电施工组织设计。 . . 根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用： 1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统。 必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。为此，特编制本工程临时用电施工组织设计。 三、现场勘探： 1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。

施工总平面布置图

八、施工总平面布置图 （一）布置原则 根据施工现场实际情况，在施工总体布置时，充分利用招标文件指定的承包商临时用地范围布置所需的施工营地，机械堆放场和材料场，不破坏原有土层性状，如监理另有指示，则按监理指示调整施工场地。 1、临时设施布置尽量少占地，少砍伐防浪林树木，无拆迁。尽量减少临时工程的基础开挖及场地平整工程量。 2、场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通迅等公共设施的正常运行。 3、临时施工道路与现有施工区域道路的连接，力求最短，以减少临时施工道路费用。 4、总体布置必须合理、可靠、实用、方便。 5、施工总平面布置：根据招标文件规定，结合现场实际情况，合理布置项目经理部、料场、加工车间和职工生活区。见附表五施工平面布置图： （二）施工道路布置 1、场外交通：本工程场外交通便利，各种施工材料，施工机械等均可通过现有公路直接运至工地现场。 2、场内交通道路：由于施工场地平坦开阔，场内交通稍加整理，基本能满足施工要求。 （三）施工、生活用水、供电及通讯 1、供水：本工程施工用水采用自打井取水，井深30m，用2.2KW潜水泵抽水至5T水罐，供生活及机械用水。 2、供电：本工程施工用电主要为施工机械、营地照明和施工照明用电等。拟在施工区就近与民用电网搭接，供电线路（三相四线）敷设至施工营地和施工现场，可满足施工要求。为保障在电网停电情况下不影响施工，工地配备壹台100KW柴油发电机作为备用电源。 3、通讯：为保证项目经理部与建设单位，监理单位之间的联系畅通，拟定在项目部安装固定电话一部，经理部与各施工区之间配置对讲机4部，项目经理，副经理，项目技术负责人每人配备手机一部，以便于随时联系和指挥现场施工。 4、防火：在合同履行期间，除与当地消防部门取得联系，必要时请予协助外，还应采取一切有效的防火与消防措施。并在现场的油库、器材库、车间、宿舍等处及施工机械车辆上配备适当数量的手持灭火器。（四）急救与医疗 1、了解当地的地方病和传染病的防疫情况和分布，定期为施工人员检查，积极采取各种措施预防病情，控制疾病对施工人员的侵害。 2、在施工现场配备有经验的医护人员与必需的医疗器和药品，另外与当地医疗急救部门取得联系，必要时请予协助。 （五）场地废水及废渣处理 1、本工程施工排水采取有效措施拦截施工范围以外的水流，如开挖排水沟、埋设排水涵管等，在弃渣场、车间、仓库周围做好排水设施，防止暴雨对临时施工场地及施工作业面造成破坏。 2、施工过程中的废水、污水，设立污水、废水处理池处理，待符合排放标准后进行排放。废渣、垃圾

施工现场平面布置图及水电用量计划安排

施工现场平面布置图及水电用量计划安排 一、施工现场平面图（与总承包单位协商） (1)工作区划分: 根据施工进度计划,划分三个工作区进行施工工作. (2)临时场地划分: 向总包单位申请及协商,将工地现场的一部分位置划分给我司,作为施工现场人员的办公及住宿和材料的库房,请总包公司在相应的位置接电与接水. (3)工作区划分和临时场地的位置详见附件:施工平面布置图. 二、施工配合水电计划 1. 临时用水计划 本工程现场已具备临时供水管网，本次装饰施工不另行设置临时用水设施，由总包方方提供水源。 2 施工临时供电组织计划 现场施工用电，执行《建设工程施工现场供用电安全规范》(GB50194-93)国家标准。根据有关合同条款规定，由建设方提供电源。配电设置： a、本工程供电源引至各施工配电盘。 b、总配电盘中分配电路为：动力、施工照明。 c、动力系中分金属加工机械、电焊和分楼层机械的分支线，还可根据实际需要加设支线和设置移动配电箱。 d、各级配电箱中的闸门、漏电保护开关必须标明送电目标或所控制的范围。 e、各级配用电源必须设置漏电保护开关，(详参照电器安全三级保护联网设置原则)，单机所使用的漏电保护开关的动作电流不得大于30MA，各种手持式电动工具应选用15MA 漏电动作电流的防溅型产品。 f、所有配电箱、开关箱在使用过程中的操作顺序送电操作；总配电屏→分配电箱→开关箱→用电设备。停电操作：用电设备→开关箱→分配电箱→总配电屏。 g、各级配电用的电器应安装在绝缘电器安装板上，电器及熔断丝的规格必须与电流量相一致。 h、各级配电箱必须固定设置，箱底距地面不少于1.2 米。各级配电箱必需具备防雨措施，设门备锁。 j、施工现场技术人员根据本工程施工方案和有关用电规范，结合实际拟出临电安全技

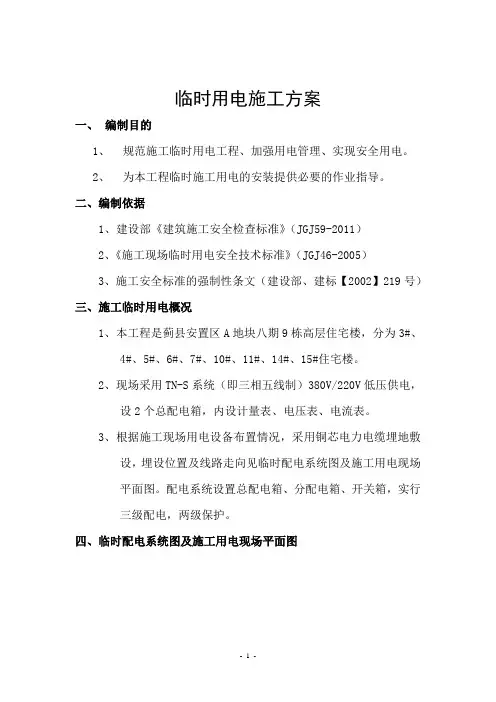

施工临时用电施工组织设计方案

施工临时用电施工方案 一、编制依据 1、《施工现场临时用电安全技术规范》(JGJ46—88)： 2、《建筑施工安全检查标准》(JGJ59—99)； 3、《建筑施工安全检查标准实施指南》； 4、本工程实际设备用电量； 5、甲方提供的供电情况及工地实际场地情况 二、工程概况 本工程为*******工程，地址位于******。由****公司开发建设，由******公司设计，监理单位：*****监理咨询公司，施工单位：***工程公司 该工程楼层为地上***层，地下**层。地下负三层为车库、消防控制室、低高压配电室、消防水池、生活水池、泵房、发电房等组成，负一层为车库和商业用房，一层为商业用房，2-？层为住宅。建筑总高**m，该建筑物建筑等级为**级，防火等级为**级，抗震设防列度为**度，本工程总建筑面积为***m2。全框架剪力墙结构，基础为人工挖孔灌注桩基础。地下负三层标高为***m。桩孔直径为****米，桩深约为***米左右，共计桩***个。桩基础持力层设计为****。单轴天然抗强度为****Mpa 三、现场勘察

本工程施工场地已进行了场平施工，场地内无地下管线和高压线路，不需做任何防护设计。小区场内设立了总配电室，设计总容量满足项目施工要求。 从现场勘察情况看，将从场内总配电室接入本项目部配电室。本方案将设计总配电室到本项目部配电室及以后线路的走向、线径、电器开关等装置的选择 四、用电初步设计 1、施工用电设备情况 根据本工程实际情况，为保证工程施工质量及工程进度，选用施工用电设备情况见下表 2、本工程现场用电由小区总配电室接入，在现场设立项目部总配电室，位置为二栋建筑物南边空地处，再由项目部配电箱引至各用电设备的开关箱。焊机及手持电动工具等设备因工作地点不固定，因此设计为移动开关箱，在配电平面图中不反应其具体位置。现场照明用电设置专用照明配电箱 3、根据《施工现场临时用电安全技术规范》的规定，本供电系统采用TN—S(三相五线制)系统供电 4、施工现场总用电量计算 施工主要需用机械量统计表

临时用电施工组织设计(含平面布置图及系统图)

临时用电专项方案 一、工程概况： 本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。 3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。层高为：3#楼标准层层高为 3.3米，建筑总高度为47.9米；7#楼标准层层高为 2.8米，地下二层 2.8m，地下一层分别为 2.8米、4.2米，地上一层门市为 3.6米，地上二层门市为 3.3米，建筑总高度为51.7m。3#楼建筑面积为13850.8㎡，7#楼建筑面积为9648.6㎡，总建筑面积为23499.4㎡。本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司 施工。 根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容 量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表） 二、编制依据： 1、锦州市建筑设计研究院设计的建筑结构施工图； 2、本工程的施工组织设计； 3、锦州市建筑设计研究院的“岩土工程勘察报告”； 4、中国建筑工业出版社出版的“建筑施工安全技术手册”； 5、中国建筑工业出版社出版的“建筑施工手册”； 6、建筑工程施工现场管理制度； 7、施工进度安排和现场施工条件。 8、按规范要求编制临时用电施工组织设计。

根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程 施工现场临时用电配电系统必须采用： 1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统。 必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制， 经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总 监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规 程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签 字）方可变动。为此，特编制本工程临时用电施工组织设计。 三、现场勘探： 1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟 定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及 导线架设（地埋）的布置等。 2、该工程为筏板基础，为此利用在建工程基础钢筋骨架做临时用电接 地装置系统、避雷、重复接地分别在总配电柜（箱）、塔吊设备开关箱、（卷扬机）线路末端处开关箱各安装一组重复接地,在塔吊设备处安装一组防雷接地,接地电阻值不大于10欧姆，塔式起重机、总配电箱处，配电线路的 中间处和末端处做三处重复接地。每处的重复接地利用φ12×2根镀锌钢筋与基础钢筋骨架，用电焊按规定施焊，每处的接地电阻值用接地电阻测试 仪测试。接地电阻测试季节系数见下表； 接地电阻测试季节系数 测试月份 1 2 3 4 5 6 季节系数 1.05 1.05 1 1.6 1.9 2 测试月份7 8 9 10 11 12

施工总平面图施工各阶段平面布置

施工总平面图施工各阶段平面布置 13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保 证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。 基础工程施工前，生产、生活区暂设均要搭设完毕。整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。 本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、 A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台HZ350型砼搅拌机。A-32、A-35、A-28三栋独立各设一台塔吊和两台HZ350型搅拌机。此标段共设塔吊5台，搅拌机12台。采用电子计量，自动上料系统。各施工作业场地钢筋加工、木工加工场棚设置齐全。 13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。设置木工加工场、钢筋加工场及脚手架堆场。随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。详见主体施工平面图。 搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。 13.3装修阶段及安装阶段的平面布置 进入装修施工阶段，首先设置装修所用的现场淋灰池。当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。装修阶段的垂直运

输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。 施工平面图（见附图） 13.4施工平面布置的协调配合措施 现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。 （1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。 （2）在平面布置充分考虑了施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。 （3）施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。 （4）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。 13.5现场布置保证连续施工的措施 本工程为确保连续施工对整个场区施工机械、材料堆场、办公生活临时设施的布置如下措施： 1、场区围挡、道路及环境布设考虑连续施工的需要 本工程在现场南、北各设1个工地大门，共设二个门，其中北侧为主入口，南侧为现场管理人员出入口，在现场和北侧设一条施工临时道路，路宽6米，100厚C20砼浇筑。现场办公室设在现场南侧，由于场地较小，工人及管理人员食宿均设于南侧，见施工总平面布置图。 为保证施工现场的优美整洁，创建绿色工地，在现场办公区设置花坛，并将除建筑物、施工道路、绿化池以外的地面全部硬化，使硬化指标达到85%，绿化指标达到15%。 2、现场施工机械布置考虑连续施工的需要

工程施工总平面布置图

第一节 第二节 第三节 第四节 第五节 施工总平面布置图一、现场情况及布置重要性 本平面布置图主要从现场用电、用水、排污、消防、文明、环保以及我公司的CIS形象标准等方面着手，通过合理布置，确保工程顺利完成。 二、现场情况 工程位于北苑工业园区内，“三通一平”已完成，具备开工条件，即可进场进行施工。 三、布置重要性 施工现场平面布置的精心设计、严格管理和认真实施，是有效贯彻施工方案，确保安全、文明施工、发挥施工机械使用效率等的重要关键，从而确保工程顺利完工。 四、施工总平面布置原则 根据本工程要求和现场实际情况，本着“经济、适用、文明”的总原则布置。 五、临时办公室及其它临时用房布置 根据工程平面图和现场实际，施工现场平面布置按以下方案进行。 1、临时设施：考虑到本工程施工场地实际，为便于施工和管理，办公用房、生活用房、生产用房拟临时租用该小区现有居民楼，节约临时办公用房开支，方便施工管理。 2、主要临时道路用80厚C10素砼硬化；施工道路分别设宽6m和4m宽道路两种，达到道路平整清洁，材料运输畅通无阻。 3、材料堆放场地分别设置在拟建建筑物附近，以便减少和缩短二次搬运的距离。搅拌站场地用80厚C10素砼进行硬化处理，以保证砂石料清洁无杂质混入。 4、将土建、安装、装饰堆场分开管理。 、材料堆放应挂牌，必要时架空和遮盖。5． 六、主要机械布置 1、垂直运输以卷扬机、吊篮为主。 2、配置750砼搅拌机砼搅拌机和HJ1—200A砂浆机，设在建筑物附近。 3、其他设备配置详见计划表。 七、安全、消防布置 工地四周用砖墙围护，入口处设门卫；木工棚、仓库、焊接、切割场所等易燃地分别配装灭火器、砂箱、消防栓等以防火灾。 八、施工用水 1、供水：临时用水从工地周围钻井取水，经过项目部临时总水表分支管分别接

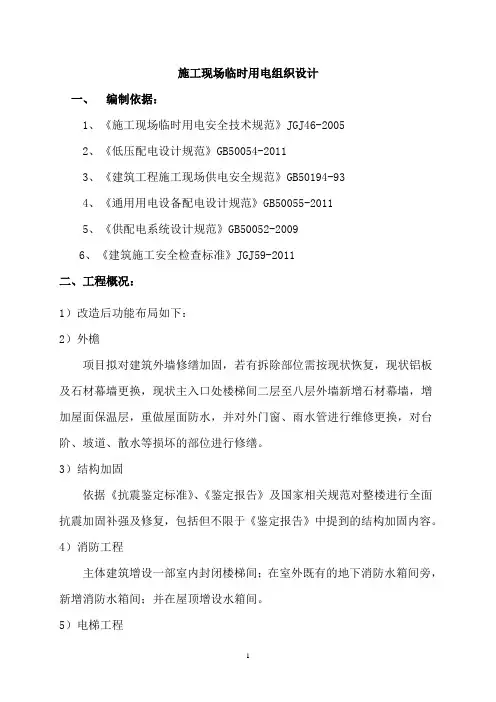

建筑施工现场临时用电系统图

施工现场临时用电组织设计一、编制依据 《低压配电设计规》 《建筑工程施工现场供电安全规》 《通用用电设备配电设计规》 《供配电系统设计规》 《施工现场临时用电安全技术规》 《建筑施工安全检查标准》 二、单体建筑施工条件

三、设计容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场围施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 K x=0.3，Cosφ=0.6，tgφ=1.33 将J c=40%统一换算到J c1 =25%的额定容量 P n=48kW P e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kW P js=K x×P e=0.3×60.72=18.21kW

Q js=P js×tgφ=18.21×1.33=24.29kvar (2)、建筑施工外用升降机 K x=0.3，Cosφ=0.6，tgφ=1.33 P js=0.3×30=9kW Q js=P js×tgφ=9×1.33=12kvar (3)、自落式混凝土搅拌机 K x=0.6，Cosφ=0.85，tgφ=0.62 P js=0.6×7.5=4.5kW Q js=P js×tgφ=4.5×0.62=2.79kvar (4)、对焊机 K x=0.35，Cosφ=0.7，tgφ=1.02 将J c=50%统一换算到J c1 =100%的额定容量 P n=100kW P e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×100=70.71 kW P js=K x×P e=0.35×70.71=24.75kW Q js=P js×tgφ=24.75×1.02=25.25kvar (5)、钢筋调直机 K x=0.65，Cosφ=0.7，tgφ=1.02 P js=0.65×7.5=4.88kW Q js=P js×tgφ=4.88×1.02=4.97kvar (6)、钢筋弯曲机 K x=0.65，Cosφ=0.7，tgφ=1.02

施工现场平面布置图

第二节、施工现场总平面图 1 施工任务划分 由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。 主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。 施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。 2 施工现场平面布置 （1）布置原则 本工程工程量大、交叉作业多，为了保证场交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。 （2）布置依据 招标文件有关要求及总公司形象要求； 业主提供的区域布置图； 进度计划及资源需用量计划； 安全文明施工及环境保护要求。 （3）施工平面布置图

（4）现场围蔽 施工现场按招标文件、省建设工程现场文明施工管理办法的要求设置，做法达到省建设工程安全文明施工标准。 （5）办公设施 本工程采取集中办公的形式，以便于施工统筹协调。办公区设在现场西南角，采用活动集装箱式房。其主要设施有：项目部办公室、会议室等。 办公室统一配备办公桌椅，会议室配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。 (6)生活设施

为加强施工现场管理，现场的设置生活区。 (7)其它配套设施 排水设施。 （8）临时设施布置及临时用地表

（9）现场临时用电设计 管理方案 本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案： 强化临时维修改造设施管理，配合工程正常进行； 维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。 工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。 规和标准要求 除遵照业主、上级指令外，还必须遵守国家、地方政府的下列规和标准：《建筑施工安全检查标准》、《施工现场临时用电安全技术规》、《建筑机械使用安全技术规》、《建筑机械技术试验规程》。 管理制度 专业施工制度：针对升降施工设备，临时用电设施的特殊性，组建安装及专业电气维修组，建立一套完整的工作体系，以确保工作的质量和安全。 施工交底制度：所有临时装饰及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交阍，落实好责任，保证质量。 安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术

施工现场平面布置和临时设施、临时道路布置图

施工现场平面布置和临时设施、临时道路布置图 1.施工现场平面布置 1.1装饰工程施工在可能的情况下将做对外界全封闭施工，进场后及时与业主、监理单位协调，以合理利用现有资源，根据现场情况，主要临时设施可考虑在楼内占用底层非机动车库，设置项目经理办公室（兼值班）、材料仓库及其他必要的临时设施。 1.2材料加工场地可充分考虑分区进行，石材、墙地砖加工在建筑物外部空地进行，木材、板材类加工室内进行，服从业主统一安排和统一管理。 1.3项目部进场后，首先办理临时上下水、电移交等接收工作。 1.4根据业主的要求及施工总平面布置图，按照“实用、经济、搭拆方便”的原则搭设临时用房，现场内按标准化施工现场要求布置。 1.5按消防和卫生要求，于材料加工区、仓库设置消防器材和垃圾箱，由专人进行管理、检查。 1.6按照施工现场水电布置图敷设施工临时用水、用电线路，并于适当部位设置水龙头（或消防栓）和分配箱。 2.临时设施布置 本工程施工临时设施拟作如下安排： 2.1材料加工区：在场内大空间区布置，尽量采用场外加工，半成品运入现场；砖墙、地面砖等湿作业加工须集中加工，设于排水畅通、运输方便处。 2.2石膏板、木工板等干作业区可根据施工进度灵活布置，但须做好安全防火等措施。 2.3仓库：直接利用拟装饰建筑物内空地，不做特殊安排，必要时可周转使用；油漆涂料根据施工进度随用随进场，零星材料可暂存值班室内。
