国内外地热资源发电技术共20页
地热能发电
地热电站尾水的综合利用 地热电站 发电后排出的尾水，温度都在60-70度 左右或更高，还有一定的利用价值。 可以作为生活热水，也可以与冷水混 合后灌溉农田。还可以提取有用的化 学元素。 地热电站的运行 地热电站的热惯性 小，起停一般比火力发电站方便，但 在运行中有一些特殊问题需要注意。 包括，背压异常，最佳蒸发工况的维 持，系统的密封性保护等。
• 总热能 内部是一个高温高压世界,蕴藏 着巨大的热量。值约1.25×1028KJ。 • 地热资源 10km内的地热资源约 1.45×1022 KJ ,相当于4.95 ×1015吨标 准煤,是煤炭资源的1.7亿倍，若能大规 模应用，可供人类用几十万年。
地热能的来源？？？ 1、地热能来源于地球物质中的放 射性元素衰变在衰便过程中不断 释放热能，这些元素有铀 238 、铀 235、钍232和钾40等。
地热田的形成
• 地下热水的形成 源型两种。
分为深循环型和特殊热
• 深循环型 一般认为90%的地下热水 来自大气降水,仅有极少量是从岩浆 释放的“原生热水”。地表水在重 力作用下渗入地下,在渗流过程中吸 收岩石热量成为地下热水,受热膨胀 后又沿另外的岩石缝隙向地表移动, 甚至成为热泉。
一边冷水下降，一边热水上升就构成了地 下水的循环。岩层断裂缝隙是形成热水聚集的 必要条件。
双循环地热发电
• 双循环又称低沸点工质地热发电或中间介 质地热发电 , 也称热交换法地热发电。主 要目的在于利用低沸点工质在地热水温度 下能够产生较高压力的蒸汽，更有效地推 动汽轮机发电，从而最大限度地提高整个 系统的效率。 • 常用的低沸点工质： 氯乙烷 沸点=12.4℃，正丁烷:-0.5 ℃, 异丁烷 :-11.7 ℃; 氟里昂 -11 :24 ℃, 氟 里昂-12 :-29.8 ℃ • 采用双循环后 , 地热水不再进入发电设备 内,而仅作为一种热源,可以使发电系统更 紧凑 , 效率更高 . 但低沸点工质成本高 , 常 常有毒,而且易燃易爆,维护费用高。
地热发电技术
热水型地热发电
减压扩容（闪蒸系统）
将地热井口来的地热水，先送到闪蒸器中进行 降压闪蒸使其产生部分蒸汽，再引入到常规汽 轮机做功发电。汽轮机排出的蒸汽在冷凝器内 冷凝成水。送往冷却塔，分离器中剩下的含盐 水排入环境或打入地下或引入作为第二级低压 闪蒸分离器ห้องสมุดไป่ตู้，用这种方法产生蒸汽来发电就 叫做闪蒸法地热发电。
• 化学性质稳定，不易分解，腐蚀性和毒性小，不易燃 易爆。
总结
采用闪蒸法发电时，热水温度低于100℃时，全热力系统处 于负压状态。这种电站，设备简单，易于制造，可以采用混 合式热交换器。缺点是，设备尺寸大，容易腐蚀结垢，热效 率低。由于直接以地下热水蒸汽为工质，因而对于地下热水 的温度、矿化度以及不凝气体含量等有较高的要求。
干热岩发电系统
首先将水通过压力泵 压入地下深处（2-4 千米），产生的蒸汽 再进行发电，热干岩 过程法不受地理限值 ，可以在任何地方进 行热能开采。而且这 种方法在发电过程中 不产生废水、废气等 污染，是未来的新能 源。
图6 干热岩发电系统示意图
全流地热发电系统
本系统将地热井口的 全部流体，包括所有 的蒸汽、热水、不凝 气体及化学物质等， 不经处理直接送进全 流动力机械中膨胀做 功，这种形式可以充 分利用地热流体的全 部能量，大大节约了 资源，但技术上有一 定的难度，尚在攻关 。
图5 全流系统发电示意图
地热发电对环境的影响
1、空气污染。在开采地热能的过程中，所 含有的各种气体和悬浮物将排入大气中，对环 境造成影响。
2、化学污染。地热水的形成一般为大气降 水经过地下深循环，与周围岩石进行化学物质 交换，岩石中各种化学组分进入水体，使地热 水中含有对环境有益和有害的常量成分和放射 性成分。
地热能发电技术分类
地热能发电技术分类地热能是一种可再生能源，利用地球内部的热能来进行发电。
地热能发电技术根据不同的原理和工艺可以分为以下几类：直接利用地热能发电、地热蓄能发电、热泵发电和地热热交换发电。
一、直接利用地热能发电直接利用地热能发电技术是指通过直接利用地下的高温热水或蒸汽来驱动涡轮发电机组发电。
这种技术主要应用于地热资源丰富的地区，如冰岛、菲律宾等。
直接利用地热能发电的过程通常包括以下几个步骤：首先，通过钻探井将地下的高温热水或蒸汽抽上地面；然后，将热水或蒸汽引入发电机组的涡轮中，通过涡轮的旋转驱动发电机发电；最后，将已经冷却的热水或蒸汽排出井口，循环利用或排放。
二、地热蓄能发电地热蓄能发电技术是指通过地下储热层来储存地热能，以便在需要时提取热能进行发电。
这种技术主要应用于地热资源较为稀缺的地区。
地热蓄能发电的过程主要包括以下几个步骤：首先，利用钻探井将地下的高温热水或蒸汽注入地下储热层，将热能储存起来；然后，在需要发电时，通过钻探井将储存的热水或蒸汽抽上地面，利用其驱动发电机组发电；最后，将已经冷却的热水或蒸汽再次注入地下储热层，实现循环利用。
三、热泵发电热泵发电技术是指通过利用地下的低温热能和环境中的低温热能来提取热能进行发电。
这种技术主要应用于地热资源较为有限的地区。
热泵发电的过程主要包括以下几个步骤：首先，通过钻探井将地下的低温热水或蒸汽抽上地面；然后，将低温热水或蒸汽引入热泵中，通过热泵的工作循环将其温度提升；接着，利用提升后的高温热水或蒸汽驱动发电机组发电；最后，将已经冷却的低温热水或蒸汽排出井口，循环利用或排放。
四、地热热交换发电地热热交换发电技术是指通过地下热能与环境中的低温热能之间的热交换来提取热能进行发电。
这种技术主要应用于地表温度较低的地区。
地热热交换发电的过程主要包括以下几个步骤：首先，利用钻探井将地下的热水或蒸汽抽上地面；然后，将热水或蒸汽引入地下热交换器中，与通过地下管道循环流动的低温工质进行热交换；接着，通过热交换器中的低温工质驱动发电机组发电；最后，将已经冷却的低温工质再次注入地下，循环利用。
国内外地热资源发电技术
国内外地热资源发电技术（heshaolang 环境科学）摘要：随着世界经济的不断增长，能源危机越来越突出，地热资源作为一种新型能源矿产越来越受到人们的关注。
目前主要有地热发电和地热直接使用两种方式。
地热电站没有燃料运输设备，没有庞大的锅炉设备，没有灰渣和烟气对环境的污染，是比较清洁的能源。
本文主要介绍国内外地热发电技术的研究进展，包括地热发电技术原理，以及地热发电存在的问题和地热发电技术的发展前景。
关键词：地热资源；地热发电；技术原理；发展前景地热资源是指在当前技术经济和地质环境条件下，地壳内能够科学、合理地开发出来的岩石中的热能量和地热流体中的热能量及其伴生的有用组分。
地热资源因储量大、分布广、清洁环保、稳定性好、利用系数高等特点，成为具有竞争力的新能源。
地热资源因其稳定可靠、成本低廉、清洁环保等优点逐渐被各国所认识，开发热度逐年增加。
地热资源的利用方式主要有地热发电和地热直接使用。
伴随着化石能源和电力成本的波动，不断上升的能源价格极大地影响了人们的日常生活，全世界都迫切需要开发新能源来稳定不断紧张的能源形势，地热资源提供了一个非常优异的选择。
不同于煤炭及天然气，地热发电没有任何隐藏的费用，例如土地退化、排放污染等，也不会对周围区域动物和植物的生存环境造成破坏，更不会对人类健康产生不良影响。
此外，由于地热能源是地区性自产的，其能够有效地缓解对于国外能源的依赖，符合国家能源安全政策。
据2010年世界地热大会统计，全世界共有78个国家正在开发利用地热能技术，27个国家利用地热发电，总装机容量为10715MW，年发电67246GW·h，平均利用系数72%，美洲和亚洲分别占世界地热发电总装机容量的39.9%和35.1%。
地热资源的直接利用发展很快，全世界78个国家地热能直接利用的设备总容量为48483MW，年利用热能117778GW·h，平均利用系数28%。
1 地热发电的发展利用地热资源发电至今，已经超过一百多年的历史。
地热发电的技术原理及应用

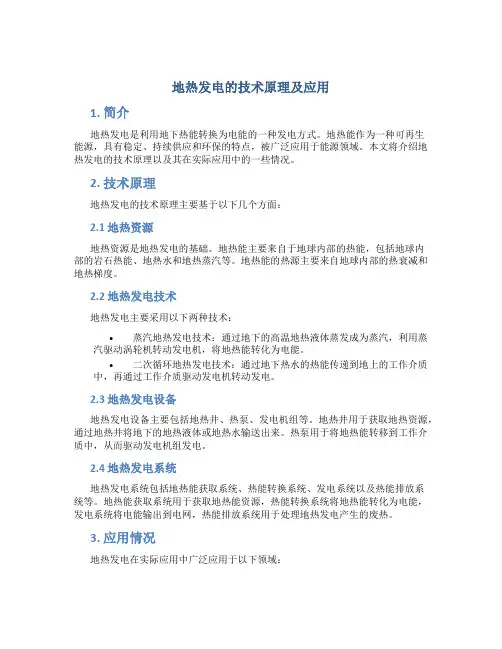

地热发电的技术原理及应用1. 简介地热发电是利用地下热能转换为电能的一种发电方式。
地热能作为一种可再生能源，具有稳定、持续供应和环保的特点，被广泛应用于能源领域。
本文将介绍地热发电的技术原理以及其在实际应用中的一些情况。
2. 技术原理地热发电的技术原理主要基于以下几个方面：2.1 地热资源地热资源是地热发电的基础。
地热能主要来自于地球内部的热能，包括地球内部的岩石热能、地热水和地热蒸汽等。
地热能的热源主要来自地球内部的热衰减和地热梯度。
2.2 地热发电技术地热发电主要采用以下两种技术：•蒸汽地热发电技术：通过地下的高温地热液体蒸发成为蒸汽，利用蒸汽驱动涡轮机转动发电机，将地热能转化为电能。
•二次循环地热发电技术：通过地下热水的热能传递到地上的工作介质中，再通过工作介质驱动发电机转动发电。
2.3 地热发电设备地热发电设备主要包括地热井、热泵、发电机组等。
地热井用于获取地热资源，通过地热井将地下的地热液体或地热水输送出来。
热泵用于将地热能转移到工作介质中，从而驱动发电机组发电。
2.4 地热发电系统地热发电系统包括地热能获取系统、热能转换系统、发电系统以及热能排放系统等。
地热能获取系统用于获取地热能资源，热能转换系统将地热能转化为电能，发电系统将电能输出到电网，热能排放系统用于处理地热发电产生的废热。
3. 应用情况地热发电在实际应用中广泛应用于以下领域：3.1 电力供应地热发电作为一种稳定可靠的能源供应方式，广泛应用于电力供应领域。
地热发电站可以供应电力给城市、工业区以及农村地区，满足不同地区的电力需求。
3.2 钢铁行业地热发电在钢铁行业中的应用也逐渐增多。
地热发电可以为钢铁厂提供稳定的电力供应，同时也可以利用地热发电产生的废热进行工业热水供应，减少对传统能源的依赖。
3.3 温室种植地热发电可以应用于温室种植领域，稳定的地热能源可以提供温室内的恒温环境，满足植物的生长需求。
同时，地热发电产生的废热也可以作为温室加热系统的热源。
地热发电技术PPT
在上述5类地热资源中，目前能为人类开发 利用的．主要是地热蒸汽和地热水两大类资 源，人类对这两类资源已有较多的应用； 干热岩和地压两大类资源尚处于试验阶段， 开发利用很少。 不过，仅仅是蒸汽型资源和热水型资源所包 括的热能，其储量也是极为可观的。仅按目 前可供开采的地下3km范围内的地热资源 来计算，就相当于2.9×1012 t煤炭燃烧所 发出的热量。
宋长华 7
2013-7-9
4-2 地热资源
一、概述 1．地热资源定义 地热资源是指在当的技术经济和地质外境条件 下，地壳内能够科学、合理地开发出来的岩石 中的热能量和热流体中的热能量及其有用的伴 生成分。 目前地热资源勘探的深度可达地表以下 5000m，其中2000m以下为经济型地热资 源，2000—5000m为亚经济型地热资源。
2013-7-9
宋长华
24
地球内部温度分布示意图
2013-7-9
宋长华
25
深循环水图
2013-7-9
宋长华
26
特殊热源型地下热水形成过程
2013-7-9
宋长华
27
蒸汽田图
2013-7-9
宋长华
28
5-3 地热发电原理和技术
地热能的利用可分为直接利用和地热发电两大 方面. 一、地热发电原理及分类(示意图2) 原理:地热发电是利用地厂热水和蒸汽为动力 源的一种新型发电技术，它涉及地质学、地球 物理、地球化学、钻探技术、材料科学和发电 工程等多种现代科学技术。示意图1 分类:按照载热体类型、温度、压力和其他特性 的不同，可把地热发电的方式划分为地热蒸汽 发电和地下热水发电两大类.（外景图） 示意图3
地热能发电原理与应用
地热能发电的经济效益与社会效益
经济效益：地热能发电是一种低成本、高效率的能源利用方式，能够降低能源成本、提高能源供应稳定性，从而促进经济发 展。
社会效益：地热能发电是一种清洁、可再生的能源利用方式，能够减少温室气体排放、改善环境质量、提高能源安全保障， 从而改善社会环境。
感谢您的观看
汇报人：
热能转换：地热能发电系统的核心部分是将热能转换为机械能的涡轮 机，常见的涡轮机类型包括径流式涡轮机和混流式涡轮机。
余热利用：地热能发电过程中产生的余热可以用于供暖、温室、养殖 等领域，提高能源利用效率。
地热能发电的优势与局限性
优势：可再生能源，环保清洁，能源稳定 局限性：选址要求高，投资成本大，技术难度高
地热水发电技术
适用于中低温地热田的开发 利用
利用地热水驱动涡轮发电机 组发电
发电过程中不产生温室气体 排放
是地热能利用的重要方式之 一
地热能发电的应 用
地热能发电在工业领域的应用
工业供暖：地热能发 电厂在非发电时段可 提供余热供工业园区 供暖，降低企业能耗 成本。
工业蒸汽：地热能发 电厂可提供稳定、低 成本的工业蒸汽，满 足工业生产需求。
地热能发电原理与应用
汇报人：
目录
地热能发电原理
地热能发电技术
01Leabharlann 02地热能发电的应用
03
地热能发电的发展前 景与挑战
04
地热能发电原理
地热能发电概述
地热能发电原理：利用地热能转化为机械能，再转化为电能的过程 地热能发电技术：包括地热蒸汽发电和地热水发电两种方式 地热能发电优势：可再生、环保、高效、能源稳定等 地热能发电应用：在地热资源丰富的地区，可用于供电、供暖、制冷等
国内外地热发电概况
６
的 ３ ％ ， 且 不 断 加 强 地 热 电 站 的开 发 ， ０ 并 对 稳 定 非律 宾 的 电 力 供 给 起 到 很 大 作 用 。 在莱
维普资讯
装机 ， ９ 在 ０年 代 末 地 热 能 发 电 已 占 全 国 电 力
热量 通过机 械能的 中间转换 产生 电 能 。
２ 国 外 地 热 电 站
地热发 电 至今 已有 近 百年 历 史 ， 界 ｊ 世 ：
最 早 肝 发并 投 人 运 行 的 是 １ １ ９ ３年 意 大 利 拉
地球表 崖 下 的温 度 随 深度 的增 加 而 逐 渐 升 高 ， 部 分 地 区 每 深 入 １ ０ｍ 温 度 增 加 ３℃ ， 大 ０ 以后 其 增 长 速 度逐 渐碱 慢 ， 一 定 深 度温 度 就 到
不 再 升 高 了。 由于 它和 地 表之 间有 热 梯 度 ， 当
地 下 热 释 放 到 地球 表面 ， 成 为 地 热 能 。 便 当 前 世 界各 国 普 遍 重 视 环 保 ， 些 发 达 一 国家 提倡 开发环 保 型 的新 能 源 以减 少 污染 ，
深 层 （ ２ ０ ） 下 热 水 ； 一 种 是 火 山 性 约 ０ ０ｉ 地 ｎ 另 地 下 的 火 Ｉ 岩 浆 、 温岩 体 或 热 水 、 热 蒸 气 Ｉ Ｊ 高 地 等 都 可 以用 来 发 电 。 现 在 能 被 人 们 控 制 利 用
的 地 热 能 主 要 是 地 下 热 水 、 热 蒸 气 和 热 岩 地 层 地 热 发 电 就 是 把 地 球 内 部 释 放 到 地 表 的
超 过 １０ ℃ ， 核 的 温 度 在 ５ ｏ ℃ 以 上 。 ００ 地 ００
