基于生物仿生的智能机器人设计实验报告一、实验背景随着科技的飞速发展，智能机器人在各个领域的应用越来越广泛。
为了提高机器人的性能和适应性，生物仿生学成为了一个重要的研究方向。
生物经过漫长的进化，形成了各种精妙的结构和功能，通过研究和模仿生物的特点，可以为智能机器人的设计提供新的思路和方法。
二、实验目的本实验旨在通过对生物结构和功能的研究，设计一款具有仿生特点的智能机器人，使其能够在特定环境中完成复杂的任务，并具备良好的适应性和灵活性。
三、实验原理（一）生物仿生学原理生物仿生学是模仿生物系统的原理来构建技术系统，或者使人造技术系统具有类似于生物系统特征的科学。
生物在进化过程中形成了许多优秀的适应环境的特性，如昆虫的飞行机制、鱼类的游动方式、人类的运动协调能力等。
（二）机器人学原理机器人学涉及机械设计、自动控制、传感器技术、计算机科学等多个领域。
通过合理的机械结构设计、精确的控制系统和灵敏的传感器，使机器人能够按照预定的程序和方式完成各种动作和任务。
四、实验材料与设备（一）硬件材料1、高强度轻质金属材料，用于构建机器人的骨架和外壳。
2、高性能电机和驱动器，提供动力。
3、各种传感器，如视觉传感器、距离传感器、力传感器等，用于感知环境。
4、微控制器和电路板，用于控制机器人的动作和处理传感器数据。
（二）软件工具1、机器人编程软件，用于编写控制程序。
2、三维建模软件，用于设计机器人的结构。
3、数据分析软件，用于处理实验数据。
五、实验过程（一）生物模型选择经过对多种生物的研究和分析，我们选择了昆虫中的蚂蚁作为仿生对象。
蚂蚁具有出色的感知能力、运动协调能力和团队协作能力，这些特点对于智能机器人在复杂环境中的应用具有重要的借鉴意义。
（二）结构设计1、外形设计根据蚂蚁的身体结构，设计了机器人的外形。
机器人的身体采用分段式结构，便于灵活运动。
头部安装了视觉传感器和距离传感器，用于感知周围环境。
2、运动机构设计模仿蚂蚁的六条腿运动方式，设计了机器人的腿部结构和驱动系统。
机器人课程设计报告[1]
![机器人课程设计报告[1]](https://img.taocdn.com/s3/m/f7d06d8977eeaeaad1f34693daef5ef7ba0d12d6.png)
苏州市职业大学课程设计说明书名称机器人聊天院系计算机科学与技术学院班级信管12102姓名马雁学号201217020208目录第一章绪论 (2)1.1课程设计任务背景 (2)1.2课程设计的要求 (2)第二章硬件设计 (3)2.1 结构设计 (3)2.2电机驱动 (4)2.3 传感器 (5)2.3.1光强传感器 (6)2.3.2光强传感器原理 (7)2.4硬件搭建 (8)第三章软件设计 (9)3.1 步态设计 (9)3.1.1步态分析: (7)3.1.2程序逻辑图: (8)3.2 用NorthStar设计的程序 (11)第四章总结 (12)第五章参考文献 (13)第一章绪论1.1课程设计任务背景机器人由机械部分、传感部分、控制部分三大部分组成. 这三大部分可分成驱动系统、机械结构系统、感受系统、机器人一环境交互系统、人机交互系统、控制系统六个子系统现在机器人普遍用于工业自动化领域, 如汽车制造, 医疗领域, 如远程协助机器人, 微纳米机器人, 军事领域, 如单兵机器人, 拆弹机器人, 小型侦查机器人（也属于无人机吧）, 美国大狗这样的多用途负重机器人, 科研勘探领域, 如水下勘探机器人, 地震废墟等的用于搜查的机器人, 煤矿利用的机器人。
如今机器人发展的特点可概括为: 横向上, 应用面越来越宽。
由95%的工业应用扩展到更多领域的非工业应用。
像做手术、采摘水果、剪枝、巷道掘进、侦查、排雷, 还有空间机器人、潜海机器人。
机器人应用无限制, 只要能想到的, 就可以去创造实现；纵向上, 机器人的种类会越来越多, 像进入人体的微型机器人, 已成为一个新方向, 可以小到像一个米粒般大小；机器人智能化得到加强, 机器人会更加聪明1.2课程设计的要求设计一个机器人系统, 该机器人可以是轮式、足式、车型、人型, 也可以是仿其他生物的, 但该机器人应具备的基本功能为: 能够灵活行进, 能感知光源、转向光源并跟踪光源；另外还应具备一项其他功能, 该功能可自选（如亮灯、按钮启动、红外接近停止等）。
智能机器人设计与制作报告

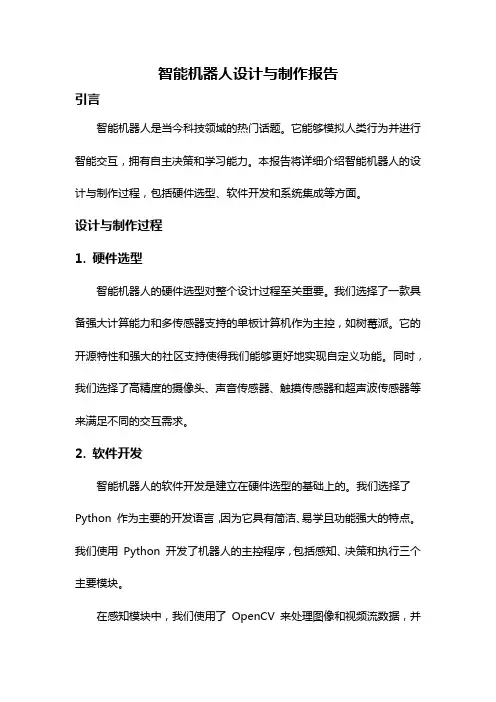

智能机器人设计与制作报告引言智能机器人是当今科技领域的热门话题。
