综合管廊施工图结构设计说明0806
综合管廊建设工程组织机构设置及施工总平面布置

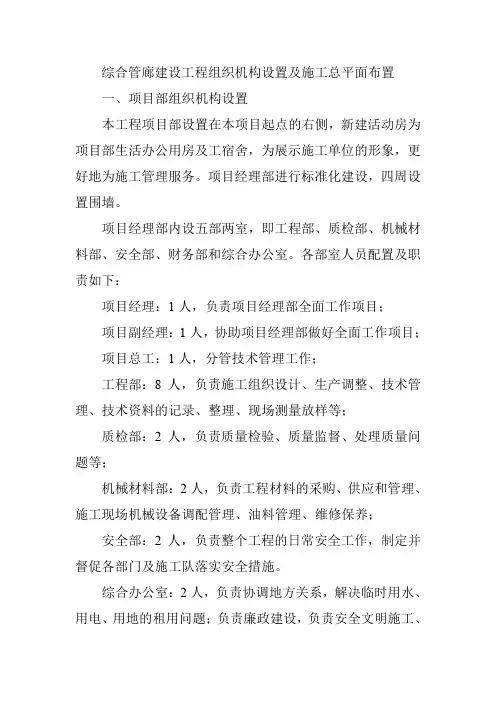

综合管廊建设工程组织机构设置及施工总平面布置一、项目部组织机构设置本工程项目部设置在本项目起点的右侧，新建活动房为项目部生活办公用房及工宿舍，为展示施工单位的形象，更好地为施工管理服务。
项目经理部进行标准化建设，四周设置围墙。
项目经理部内设五部两室，即工程部、质检部、机械材料部、安全部、财务部和综合办公室。
各部室人员配置及职责如下：项目经理：1人，负责项目经理部全面工作项目；项目副经理：1人，协助项目经理部做好全面工作项目；项目总工：1人，分管技术管理工作；工程部：8人，负责施工组织设计、生产调整、技术管理、技术资料的记录、整理、现场测量放样等；质检部：2人，负责质量检验、质量监督、处理质量问题等；机械材料部：2人，负责工程材料的采购、供应和管理、施工现场机械设备调配管理、油料管理、维修保养；安全部：2人，负责整个工程的日常安全工作，制定并督促各部门及施工队落实安全措施。
综合办公室：2人，负责协调地方关系，解决临时用水、用电、用地的租用问题；负责廉政建设，负责安全文明施工、消防保卫、环境保护；负责职工后勤保障、组织召开工地会议；财务部：2人，负责合同管理、工程计量支付与结算、资金收支、成本核算、财务管理等；此外，项目部还相应设置安全文明施工目标措施等信息。
所有重要部位均按要求设立安全生产告示牌，施工管理人员一律佩证上岗。
各类相关图表经精心制作后已上墙，各项资料齐全、整理规范使项目经理部管理规范化。
项目经理部用电由地方网电接入，用水从当地供水系统引用。
对粪便进行集中收集，并经硝化。
生活废水须经过滤等处理后才能排放。
施工期间，在生产和生活区等部位配备适量有效的防火与消防设备，由专人负责管理。
项目机构设置情况详见《项目组织机构图》。
二、项目总平面布置1、各临时设施本着因地制宜、便于管理、方便施工的原则进行布置，并保证符合当地有关部门的相关规定。
项目副经理项目经理项目总工 计划统计部安全部 质检部 试验室 综合办公室 材料机械部 工程部财务室 道路工程队交通工程队 照明工程队 排水工程队 桥涵工程队 管廊工程一队 管廊工程二队 绿化工程队 通风工程队电力工程队 电信工程队 弱电工程队 热力工程队 给水工程队 排水工程队 岩土工程队消防工程队2、在满足施工的条件下，合理安排施工用电。
综合管廊工程施工图设计说明
城市基础设施建设项目综合管廊施工图设计说明1 工程概况1.1工程基本情况****城市基础设施建设项目位于南部新区东北部，****大道以东(含****大道)，****以北(含****)，凤凰溪以西，大湾路以南(不含大湾路)区域，距离西北侧的****约2Km，距离东南侧的七星山约1.5Km，距离南侧的赵场镇约2.5Km，紧邻北侧的南岸组团，区域总面积5.2平方公里。
本次设计****城市基础设施建设项目为****大道(K1+500-K3+785)段，道路总长约2.2km。
1.2工程设计内容范围本次设计范围为****大道（道路桩号K1+500～K3+785)段）综合管廊施工图设计。
2设计依据与规范2.1设计依据2.1.1我公司与业主签订的设计合同2.1.2甲方提供的1：500地形图2.1.3《***南部新区（北区）控制性详细规划》（****城市规划设计研究院 2014.10）2.1.4《***南部新区（南区）控制性详细规划》（***城市规划设计研究院 2014.07）2.1.5《***南部新区（北区）综合管廊专项规划》（****工程设计研究总院（集团）有限公司 2014.07）2.1.6《****城市基础设施建设路网项目——工程地质勘察报告》（****岩土工程有限公司2014.12）2.1.7《市政公用工程设计文件编制深度规定（2013年版）》（中华人民共和国建设部 2013.04）2.2设计规范2.2.1《城市综合管廊工程技术规范》（GB50838-2015）2.2.2《室外给水设计规范》（GB50013-2006）2.2.3《室外排水设计规范》（GB50014-2006）（2014年版）2.2.4《给水排水工程管道结构设计规范》（GB50332-2002）2.2.5《给水排水管道工程施工及验收规范》（GB50268-2008）2.2.6《给水排水工程构筑物结构设计规范》（GB50069-2002）2.2.7《砌体结构设计规范》（GB50003-2011）2.2.8《建筑地基基础设计规范》（GB50007-2011）2.2.9《低压配电设计规范》（GB50054-2011）2.2.10《城市中低压配电网改造技术导则》（DL/T 599—2005）2.2.11《电力工程电缆设计规范》（GB50217-2007）2.2.12《城市电力规划规范》（GB/50293-1999）2.2.13电力电缆敷设技术要求及有关设计规范2.2.14《20KV及以下变电所设计规范》GB50053-20132.2.15《民用建筑采暖通风和空气调节设计规范》（GB50736-2012）2.2.16《通信管道与通道工程设计规范》（GB50373-2006）2.2.17《通信管道工程施工及验收规范》（GB50374-2006）2.2.18《2007年最新通信管道与通道工程设计、施工及验收规范实施手册》2.2.19《城市工程管线综合规划规范》（GB50289-1998）2.2.20国标图集《地下通信线缆敷设》（05X101-2）2.2.21《火灾自动报警系统设计规范》（GB50116－2013）2.2.22《地下工程防水技术规范》(GB50108-2008)2.2.23《通风与空调工程施工质量验收规范》（GB50243-2002）2.2.24《电力电缆隧道设计规程》(DL/T5484-2013)2.2.25《通风与空调工程施工质量验收规范》（GB50243-2002）2.2.26《建筑结构荷载规范》（GB50009-2012）2.2.27《建筑灭火器配置设计规范》（GB50140-2005）2.2.28《气体灭火系统设计规范》（GB50370-2005）2.2.29《城镇燃气设计规范》（GB50028-2006年版）2.2.30《城市居住区规划设计规范》（GB50180-93，2002年版）2.2.31《城镇燃气输配工程施工及验收规范》（CJJ33-2005）2.2.32《建筑机电工程抗震设计规范》（GB50981-2014）3 工程区域现状及规划概况3.1区域现状本次设计道路位于***南部新区，片区内暂无综合管廊。
综合管廊施工组织设计概述
综合管廊施工组织设计概述本文档旨在概述综合管廊施工组织设计的主要内容和流程。
通过合理的施工组织设计，可以提高工程施工的效率、安全性和质量，并确保项目顺利进行。
项目背景综合管廊是一种为城市基础设施提供维护和管理的重要工程，其施工组织设计是项目实施的关键环节。
本项目位于XX市中心，覆盖了XX平方公里的范围，主要目标是建设一条综合管廊网络，用于集中管理管线设施。
总体目标本项目的总体目标是在规定的时间内完成综合管廊的建设，确保施工过程中的安全、质量和协调。
同时，还需考虑项目的可持续性，使综合管廊在完成后能够有效运营和维护。
施工组织设计内容综合管廊施工组织设计包括以下主要内容：1. 施工组织机构：确定施工管理部门及相关人员的职责和权责，包括工程经理、项目工程师和现场监理等。
2. 施工方法和工序：根据具体工程特点，确定合适的施工方法和工序，保证施工的连续性和高效性。
3. 施工进度计划：编制详细的施工进度计划，确保各施工工序的顺利进行和整体进度的控制。
4. 施工安全管理：制定安全生产方案，明确施工中的安全责任和措施，保证人员和设备的安全。
5. 施工质量管理：制定质量控制计划，明确施工过程中的质量要求和检验标准，确保工程质量符合规定。
6. 施工资源配置：合理配置施工所需的人力、物力和设备资源，确保资源的充分利用和合理安排。
7. 施工协调管理：协调各施工单位之间的关系，解决施工过程中的协调问题，确保施工的顺利进行。
8. 施工环境保护：制定环境保护方案，减少施工对环境的影响，保护周边环境的安全和卫生。
关键控制点在综合管廊施工组织设计过程中，需要重点关注以下几个关键控制点：1. 安全管理：确保施工过程中的安全措施得到有效执行，保障人员和设备的安全。
2. 质量管理：严格按照质量控制计划进行施工，做好工程质量的监控和验收。
3. 进度控制：按照施工进度计划，严格控制施工进度，及时解决施工延误的问题。
4. 协调管理：协调各施工单位之间的协作，解决协调问题，确保施工的顺利进行。
综合管廊施工组织设计

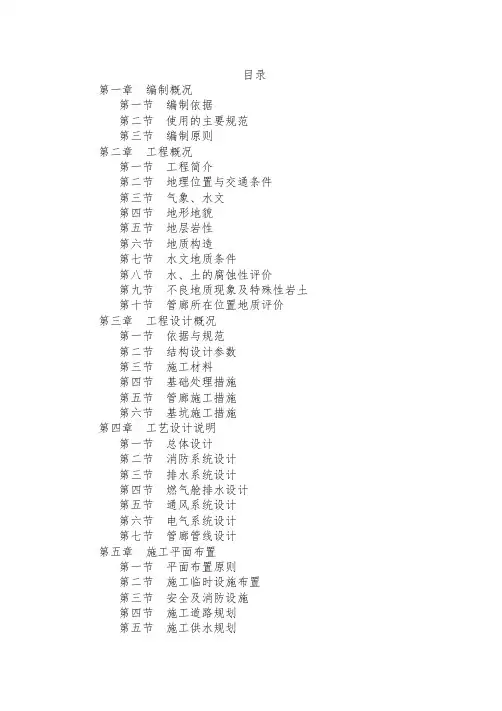

目录第一章编制概况第一节编制依据第二节使用的主要规范第三节编制原则第二章工程概况第一节工程简介第二节地理位置与交通条件第三节气象、水文第四节地形地貌第五节地层岩性第六节地质构造第七节水文地质条件第八节水、土的腐蚀性评价第九节不良地质现象及特殊性岩土第十节管廊所在位置地质评价第三章工程设计概况第一节依据与规范第二节结构设计参数第三节施工材料第四节基础处理措施第五节管廊施工措施第六节基坑施工措施第四章工艺设计说明第一节总体设计第二节消防系统设计第三节排水系统设计第四节燃气舱排水设计第五节通风系统设计第六节电气系统设计第七节管廊管线设计第五章施工平面布置第一节平面布置原则第二节施工临时设施布置第三节安全及消防设施第四节施工道路规划第五节施工供水规划第六节施工用电规划第七节施工布置及管理第六章施工管理体系第一节项目管理机构第二节项目组织机构图第三节职责范围第七章施工管理部署第一节施工总体指导思想第二节工程建设目标第三节施工总体部署第四节总体施工方法第八章施工方案与施工措施第一节施工测量第二节拆除工程施工第三节基坑土方开挖第四节基坑支护工程施工第五节基坑降水与排水第六节基坑变形监测第七节基坑应急预案第八节管廊垫层浇筑第九节管廊模板工程第十节管廊钢筋工程第十一节管廊混凝土工程第十二节管廊防水施工第十三节基坑土方回填第十四节电力排管施工第十五节管廊电力施工第十六节给水工程施工第十七节通信排管施工第十八节消防工程施工第十九节通风工程施工第二十节清淤通道施工第二十一节混凝土档墙施工第二十二节水稳层施工第二十三节水泥混凝土路面施工第二十四节管廊内支架制作安装第二十五节通信接线井施工第九章工程进度计划与措施第一节施工总进度计划表第二节施工进度计划第三节工期进度保障措施第四节进度保障措施优化方案第五节进度计划的检查与调整第六节加快工程进度的措施第十章质量保证体系与措施第一节工程质量目标第二节项目质量保证体系及职责分工第三节质量通病控制点和控制措施第四节质量控制程序图第五节质量保证措施第六节质量保证资料第七节内部奖罚措施第八节工程质量保修第十一章安全管理体系与措施第一节安全保证目标第二节安全保证体系第三节管理人员安全生产职责第四节安全生产措施费的使用计划第五节现场防护设施布设第六节施工机械安全保证措施第七节专项安全方案的编制审核措施第八节办理意外伤害保险的落实措施第九节特殊季节施工安全保障措施第十节有害气体防护及监控措施第十一节一般安全保障措施第十二节安全考评制度及奖罚措施第十二章文明施工管理体系与措施第一节文明施工目标第二节文明施工措施第三节文明施工及标准化管理第四节文明施工保证措施第五节文明施工建设措施第六节现场卫生管理措施第七节文明施工与CI管理第十三章环境保护管理体系措施第一节目标及体系第二节环境保护措施第三节建立群众的协调互助关系第四节减少污染及防扰民措施第五节环保产品使用第六节降低噪音污染措施第七节污水处理措施第八节降低扬尘措施第九节环境保护措施第十节环保与环卫管理措施第十一节废弃费管理规定第十二节施工车辆管理控制第十四章消防和保卫管理措施第一节方针目标第二节组织管理第三节消防管理措施第四节保卫管理措施第五节现场警示标志的设置与管理第十五章特殊季节施工措施第一节高温施工措施第二节雨季施工措施第十六章新技术、新工艺应用第一节混凝土技术第二节粗直径钢筋连接技术第三节模板及脚手架技术第四节绿色施工技术第五节防水技术第六节激光测量技术第七节企业的计算机应用和管理技术第八节新工艺、新技术、新材料的推广第九节BIM技术应用第十七章交通组织疏导措施第十八章地下管线及地上设施保护措施第一节早发现、早处理第二节地下管线及其他地上地下设施的加固措施第三节地面以上的各种管线加固保护措施第四节地下横向柔性管线保护措施第五节地下横向刚性管线保护措施第六节地下纵向柔性管线保护措施第七节地下纵向刚性管线保护措施第八节施工保护措施第九节意外事故处理措施第十节管线迁移第十九章劳动力安排计划第一节选派的施工队伍第二节施工人员计划安排原则第三节人员安排计划第二十章施工机械安排计划第一节施工机械配置原则第二节主要施工机械的选用第三节施工机械设备第二十一章施工物资投入计划第二节周转材料的调配原则第三节材料投入与管理第四节材料投入保证措施第五节物资采购计划第六节物资采购流程第二十二章绿色施工组织管理第一节绿色施工方案的原则第二节绿色施工管理体系第三节绿色施工责任分解第四节绿色施工管理目标第五节绿色施工管理制度第六节绿色施工技术措施第二十三章资源配备计划与先进性第一节降低成本宗旨第二节降低工程造价的技术措施第三节信息化管理第二十四章与相关单位的协调措施第一节与建设单位的协调配合第二节与监理单位的协调第三节与设计单位的配合与协调第四节与其他单位的配合与协调第二十五章施工风险管理措施第一节风险管理组织机构第二节风险管理目标第三节风险的识别第四节风险要素分析第五节风险决策第六节风险管理评价第二十六章施工应急处理措施第一节综合说明第二节紧急情况分类第三节应急机构及职责第四节应急事件处理程序第五节应急措施第六节应急具体措施第七节应急物质准备第八节事后处理第二十七章施工技术档案资料管理措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表第一章编制概况第一节编制依据1、万盛经济技术开发区城市综合管廊工程（一期）西城区七标段招标文件；2、万盛经济技术开发区城市综合管廊工程（一期）西城区七标段设计资料；3、国家质量、环境、职业健康体系及国家现行安全生产法规；4、业主对质量、安全、文明施工的有关规定；5、建设部颁布的《建设工程施工现场管理规定》6、国家及行业颁发现行施工质量验收规范、工程质量检验评定标准；第二节使用的主要规范1、本施工组织设计采用的主要技术标准、规范如下(不限以下标准)：若在本工程施工期间，有新的国家和本地标准出台，尚应满足新的标准。
详解城市地下综合管廊配套系统的设计、施工、维护及通用设备（多图）
详解城市地下综合管廊配套系统的设计、施工、维护及通用设备（多图）设计要点消防系统1、综合管廊主结构体应为耐火极限不低于3.0h的不燃性结构。
防火分区最大间距不应大于200米，防火分区应设置防火墙、甲级防火门、阻火包等进行防火分隔。
灭火器材的设置间距不应大于50m通风系统通风方式：自然进风和机械排风相结合。
通风要求：正常通风换气次数不应小于2次／h通风口处出风风速不宜大于5m／s。
通风口应加设防止小动物进入的金属网格，网孔净尺寸不应大于10mm×10mm。
供电系统消防设备、监控与报警设备、应急照明设备、天然气管道舱二级负荷供电。
其余三级。
配电系统：1.交流220V／380V系统；2.防火分区作为配电单元电气设备：防水防潮，防护等级不应低于IP54；综合管廊接地：环形接地网，接地电阻不应大于ln。
地上建(构)筑物部分的防雷照明系统设正常照明和应急照明，并应符合下列规定：1.人行道平均照度不应小于15lx，最低照度不应小于5lx；出入口和设备操作处为l00lx。
监控室300lx 。
2.应急照明不应低于5lx ，供电时间不应小于60min。
3.灯光疏散指示标志应没置在距地坪高度1.0m以下，间距不应大于20m灯具规定：1.防触电保护等级I类设备2.防水防潮措施，防护等级不宜低于IP543.节能型光源监控与报警系统保证能准确、及时地探测管廊内火情、有害气体、空气含氧量、湿度、温度等环境参数，并及时上传至监控中心。
排水系统1、综合管廊内应设置自动排水系统。
2、综合管廊的排水区间长度不宜大于200m3、综合管廊的低点应设置集水坑及自动水位排水泵。
4、综合管廊的底板宜设置排水明沟，并应通过排水明沟将综合管廊内积水汇人集水坑，排水明沟的坡度不应小于0.2％。
5、综合管廊的排水应就近接人城市排水系统，并应设置逆止阀。
6、天然气管道舱应设置独立集水坑。
7.综合管廊排出的废水温度不应高于40℃。
标识系统1、综合管廊的主出入口内应设置综合管廊介绍牌，并应标明综合管廊建设时间、规模、容纳管线。
