电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
易升VVVF(TD3200)调试操作说明书
易升门机VVVF控制器（TD3200）调试操作说明书new苏州易升电梯部件有限公司Suzhou Eshine Elevator Components Co., Ltd.地址：江苏省吴江市北厍镇元鹤开发区6-1Address：Yuanhe Development Zone 6-1, Beishe, Wujiang, JiangsuTEL：+86-512-63246888 F AX：+86-512-63240568网址： E-mail：sales@目录目录第一章安全规程 (1)1.1 安全注意事项 (1)第二章变频器的面板及操作 (2)2.1 可调型操作面板 (1)2.2 功能码参数的设置方法 (2)第三章门机控制器接线、调试指南 (2)3.1 变频器的配线 (2)3.2 系统接线图 (3)3.3 相关功能参数一览表 (4)第四章功能参数表 (5)4.1 功能参数表 (5)4.2 开关门运行曲线参数 (5)4.3 距离控制参数 (6)4.4 多段速参数 (6)4.5 演示功能参数 (6)4.6 电机参数 (7)4.7辅助参数 (7)4.8矢量控制参数 (7)4.9开关量输入输出功能参数 (7)4.10显示及监视参数 (7)第五单参数功能详细介绍 (8)5.1 基本运行功能参数 (8)5.2 开关门运行曲线参数 (9)5.3 距离控制参数 (11)5.4 演示功能参数 (13)5.5 电机参数 (13)5.6 辅助参数 (13)5.7 矢量控制参数 (13)5.8 开关量输入输出功能参数 (13)5.9 显示及监视功能参数 (15)第六章故障对策 (15)移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN键和键同时按下执行开门运行，RUN键和键同时按下执行关门运行。
客梯同步门机调试手册
杭州奥立达电梯有限公司 HangZhou Aolida Elevator Co ., Ltd使用说明书（中文版）ALD-MJ11B 永磁门机一、变频器外观图二、门机接线图三、调试步骤1 定位（此步骤出厂时已完成，工地不需再做。
如果更换电机或变频器，需要重新定位）把轿门拉到中间位置（不能带厅门），SW2拨到ON，SW3拨到OFF，然后按learn button键，此时，可以看到门稍微动了一下，约5秒后，定位完成。
若定位时门板不动，则把门拉开一点再次定位，直到门能稍微动一下说明定位成功。
2 自学习把门放在中间位置，把SW2、SW3拨到ON，然后按learn button键，此时，自学习开始。
运动方向为：关门－关到位－开门－开到位－关门－关到位－失去力矩保持，自学习完成。
若门向开门方向运动，则把SW1的状态拨到相反的位。
自学习时，门机开关门到位后没有到位信号输出。
3 演示运行把SW2、SW3拨到ON，然后按run button键，此时，门将向关门方向运动，直到关门到位。
再按一次run button键，此时门机将反复开关门演示运行。
演示运行时，门机开关门到位后分别都有到位信号输出，由此可以判定门机是否正常。
若没有到位信号输出，则按故障判断方法3查找原因。
4 正常模式设置把SW2拨到OFF，门机关门到位并有力矩保持。
此时，调试完成，门机等待控制系统发开关门命令。
若门机关到位后无力矩保持，则根据实际现象判断问题原因，见附表故障判断方法四、故障判断方法1 门机上电无电源显示A：电源开关是否打开B：测量插件P5处L与N之间的电压是否为AC220VC：检查变频器背面，保险丝及开关之间的连线是否有脱落和松动若以上都没有问题，则变频器损坏2 电机损坏的判断变频器断电，电机三相线插头拔出，用万用表分别测量三相之间的电阻和每相对地之间的电阻。
A: 2.3N*M电机三相约为30欧, 5N*M电机三相之间电阻为25欧B: 对地电阻应为无穷大3 演示运行时门机没有到位信号输出A：门开到达或关到达时，观察变频器上对应的到位灯是否亮，如果亮则进入步骤B，不亮则进入步骤CB：把P1插件拔掉，让门机演示运行，量P1-1和P1-2或者P1-1和P1-3之间通断是否正常，若正常，则说明门机变频器正常，是控制系统的信号有问题（控制柜接线或参数设置），若不正常，则说明门机变频器损坏。
OTIS DO 门机调试手册
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1：+15V200MA--速度传感器的+15V电源。
P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。
P3-4：GND-速度传感器的-15V电源。
P3-5：SHIELD ENCODER CABLE-屏蔽及接地。
P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
P5-6：SPARE-备用端号。
P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
P5-9：SPARE2-备用端口。
奥的斯DCSS 门机调试说明书

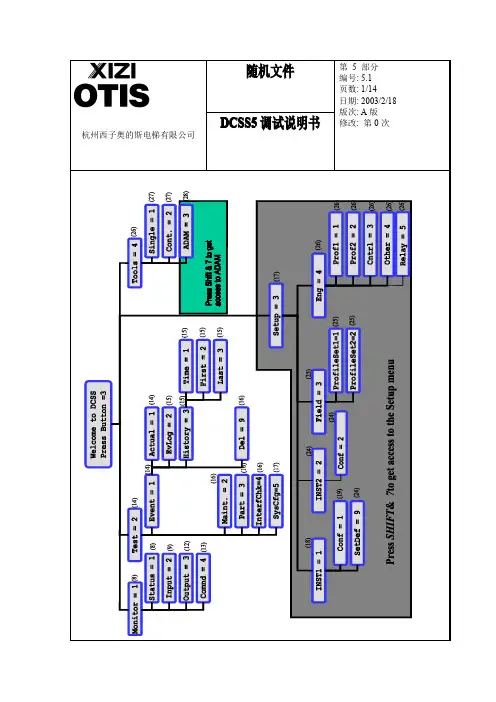

`杭州西子奥的斯电梯有限公司杭州西子奥的斯电梯有限公司`随机文件第5部分编号:5.2页数:2/14日期:2003/2/18版次:A 版修改:第0次DCSS5调试说明书一.自学习过程：（分Step1和Step2）Step1：W elcome to DCSS Press Button=3↓按“3”键Monitor=1Test=2Setup=3Tools=4↓按“3”键（为了得到SETUP 菜单，请按shift ＆7）Inst1=1Inst2=2Field=3Eng=4↓按“1”键Config=1SetDef=9↓按“1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
>Door:TLD Door:CO↓选择开门的型式为中分或双折，TLD 为双折门，CO 为中分门杭州西子奥的斯电梯有限公司编号:5.3页数:3/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试:Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES<0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES<0>NO回答问题杭州西子奥的斯电梯有限公司编号:5.4页数:4/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。
电梯变频门机安装调试手册GRACE调试手册正式精简版
可以进行运行模式、速度搜索、特殊运行模式选择等的设定。
C曲线时序参数
可以进行加减速时间、拐角时间、运行时序等的设定。
D频率指令参数
可以进行频率指令、频率指令关系、跳跃频率等的设定。
E电机参数
可以进行驱动器环境参数、V/F特性参数、电机参数、ASR特性参数、力矩补偿参数等的设定。
3.2调试前电气的确认
3.2.1确认门机机械运动部分无卡阻，运行平稳，门闭合中心与开门宽度中心一致；
3.2.2确定轿顶箱门机空气开关是否在断开位置，检查轿顶箱闸刀开关上桩输入电压AC220V是否正确。
3.2.3检查与变频器连接的电线是否接好。
注意：通电前一定要检查强电与变频器的接线是否正确：220V电源是否接在变频器的L、N端子上；电机与变频器的接线是否牢固，电机U、V、W与门机变频器端子排U、V、W对应接线；安全触板接线接到轿顶电气箱。
2.2原理图如下：
图一：变频门机原理图
三、门机调试前（机械、电气）的确认：
3.1门机的安装
3.1.1将门机与轿架支柱联接，确认门导轨顶部距轿门地坎面的尺寸为2220mm，门导轨的水平度在全长应控制在1mm以内；
3.1.2安装左右轿门扇，确认左右轿门扇与前壁、操纵壁的间隙为5±1mm，左右轿门扇与轿门地坎的间隙为5±1mm,左右轿门扇的平面度应不大于1mm，左右轿门扇的高度差应不大于2mm；
3.1.5将轿门门锁电线串联在安全回路上；
3.1.6确认门闭合中心与开门宽度中心是否一致；出厂前已测定，不需调整；若不一致，可通过调整支臂A上的压板，松开同步带，拖动左右轿门扇到门闭合中心与开门宽度中心一致，再拧紧螺栓压住同步带；同时应调整关门限位螺钉A、B；
3.1.7手拖动左右轿门扇，确定左右轿门扇的距离为开门宽度OP+32mm；若超过或还没达到，可通过调整开门限位螺钉；
爱登堡门机调试说明书ams新
目录第一章门机的电气安装与配线 (1)第二章调试过程 (2)第三章门机运行曲线 (5)第四章故障及对策 (6)第五章门机保养维护 (7)第一章 门机电控系统的电气安装与配线1.1系统构成门机电控系统简图见图1-1。
系统包括爱默生TD3200门机专用变频器一台，变频三相异步电动机一台，脉冲编码器一只。
1.3 输入信号：a. 开门信号，当OD 和COM 端接通将送给控制器开门信号b. 关门信号，当CD 和COM 端接通将送给控制器关门信号c. 光幕常开信号与挡板常开信号输入。
输出继电器：a. 开门到位SKW ，当门完全打开时，开门到位输出指示灯亮，继电器吸合b. 关门到位SGW ，当门完全关闭时，关门到位输出指示灯亮，继电器吸合 [继电器输出：250V AC/2A(cos Ф=1),250V AC/1A(cos Ф=0.4),30VDC/1A]第二章 调试过程1.2. 调节变频器参数(变频器参数设置具体见变频器使用说明书)在调试过程中的主要用到的参数设定见表2-1。
表2-1调试前应先将电机铭牌上的参数：额定电压，额定电流，额定频率，额定功率，额定转速记录下来。
然后将各接线与接线图对照详细核对一遍。
在确认无误情况下，上电。
3. 变频器上电，设置F123=2，恢复出厂参数。
4. 确认功能码F002=0。
选择通用变频器的面板控制模式，脱开门机负载，正确输入电机铭牌参数，设置F075=1，确认后按RUN键启动电机参数调谐，直至调谐完成。
电机调谐完成后参数自动保存。
表2-25.下电后并恢复门机机械系统，后上电。
6.设置参数F002=2, 选择门机手动调试模式，按照表1-2中推荐的参数进行设置，同时按RUN键和对变频器参数进行调整。
7.调试完成后，设置功能码F002=1，选择门机端子控制模式，此时门机变频器可以在控制系统的控制下正常工作，在工作过程中，按照实际运行的情况再对开门运行曲线参数和关门运行曲线参数进行合理调整，直到能够安全平稳的运行。
