全站仪的使用原理和操作方法
全站仪原理及使用方法
全站仪原理及使用方法全站仪原理是由电子测角、电子测距、电子计算和数据存储单等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。
下面小编带大家了解下全站仪。
全站仪使用方法全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法：水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A；（2）设置A方向的水平度盘读数为0°00′00〃；（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
坐标测量（1）设定测站点的三维坐标。
拓普康全站仪使用方法及测量原理
拓普康全站仪使用方法及测量原理拓普康全站仪是一种现代化的测量仪器，可广泛应用于土木工程、建筑工程、道路工程等领域。
全站仪通过高精度的角度和距离测量，可以实现三维空间中的点位测量、曲线测量、坐标测量、角度测量等功能。
下面将详细介绍拓普康全站仪的使用方法及其测量原理。
一、拓普康全站仪的使用方法1.准备工作：在使用全站仪之前，需要先进行准备工作，包括仪器的搭建、校准和设置参数等操作。
(1)仪器搭建：将全站仪放置在三脚架上，并确保仪器处于水平状态。
通过调整三脚架的螺旋腿，使仪器处于水平状态。
(2)校准：在使用全站仪之前，需要进行水平和垂直校准。
水平校准通过调整仪器的水平仪，使其指示在中心位置。
垂直校准通过调整仪器的气泡，使其指示在垂直位置。
(3)设置参数：根据实际需求，设置全站仪的测量模式、单位制、坐标系统等参数。
2.测量操作：全站仪的测量操作主要包括点测量和曲线测量两个过程。
(1)点测量：在点测量过程中，需要对测点进行测量。
首先，朝向测点，并使用全站仪测量该点的水平角度、垂直角度和斜距。
然后，移动到下一个测点进行测量。
(2)曲线测量：曲线测量是通过测量一系列点来确定曲线的形状和位置。
在曲线测量过程中，首先需要设置曲线的起点和终点，并确定曲线的顶点数。
然后，朝向起点，并使用全站仪测量其水平角度、垂直角度和斜距。
接着，移动到下一个顶点，并继续测量，直至测量完所有的顶点。
最后，通过计算和分析测量数据，确定曲线的形状和位置。
3.数据处理：测量完成后，需要对采集到的测量数据进行处理和分析，以获取最终的测量结果。
数据处理主要包括坐标计算、误差修正、曲线拟合等操作。
通过这些操作，可以获得点位的坐标数据、曲线的参数数据等。
二、拓普康全站仪的测量原理1.角度测量原理：全站仪通过两个相互垂直的角度传感器来测量水平角度和垂直角度。
每个角度传感器由一个细长的磁性条、一对线圈和一个检测器组成。
当仪器在水平和垂直方向上旋转时，磁性条和线圈之间的相对位移将改变线圈中的电感，从而测量角度。

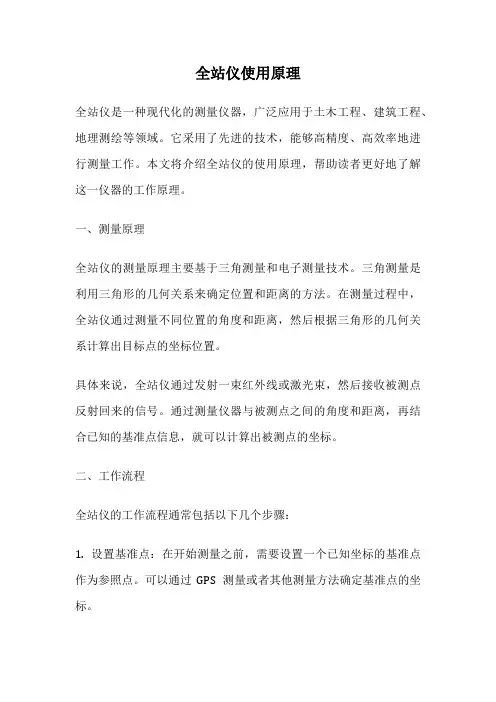

全站仪使用原理
全站仪使用原理全站仪是一种现代化的测量仪器，广泛应用于土木工程、建筑工程、地理测绘等领域。
它采用了先进的技术，能够高精度、高效率地进行测量工作。
本文将介绍全站仪的使用原理，帮助读者更好地了解这一仪器的工作原理。
一、测量原理全站仪的测量原理主要基于三角测量和电子测量技术。
三角测量是利用三角形的几何关系来确定位置和距离的方法。
在测量过程中，全站仪通过测量不同位置的角度和距离，然后根据三角形的几何关系计算出目标点的坐标位置。
具体来说，全站仪通过发射一束红外线或激光束，然后接收被测点反射回来的信号。
通过测量仪器与被测点之间的角度和距离，再结合已知的基准点信息，就可以计算出被测点的坐标。
二、工作流程全站仪的工作流程通常包括以下几个步骤：1. 设置基准点：在开始测量之前，需要设置一个已知坐标的基准点作为参照点。
可以通过GPS测量或者其他测量方法确定基准点的坐标。
2. 定位仪器：将全站仪放置在测量点附近，确保其稳定并与基准点保持一定的角度。
3. 测量角度：通过全站仪的测角功能，测量仪器与基准点、目标点之间的水平角度和垂直角度。
4. 测量距离：全站仪通常配备了测距仪，可以测量仪器与目标点之间的距离。
测距仪使用红外线或激光技术，能够快速、准确地测量距离。
5. 计算坐标：根据测量得到的角度和距离数据，结合已知的基准点信息，使用三角测量原理计算出目标点的坐标。
6. 数据处理：通过计算机软件等工具，对测量数据进行处理和分析，生成测量报告和图纸。
三、注意事项在使用全站仪进行测量时，需要注意以下几点：1. 仪器校准：在开始测量之前，需要对全站仪进行校准，确保其测量结果的准确性。
校准包括水平仪校准、垂直仪校准等。
2. 环境条件：全站仪对环境条件的要求比较高，需要避免强光、强电磁干扰等因素对测量结果的影响。
在测量过程中，应选择合适的时间和天气条件。
3. 操作技巧：全站仪的操作需要一定的技巧和经验。
操作人员需要熟悉仪器的使用方法，保持稳定的姿势和手持仪器的平衡，确保测量的准确性。

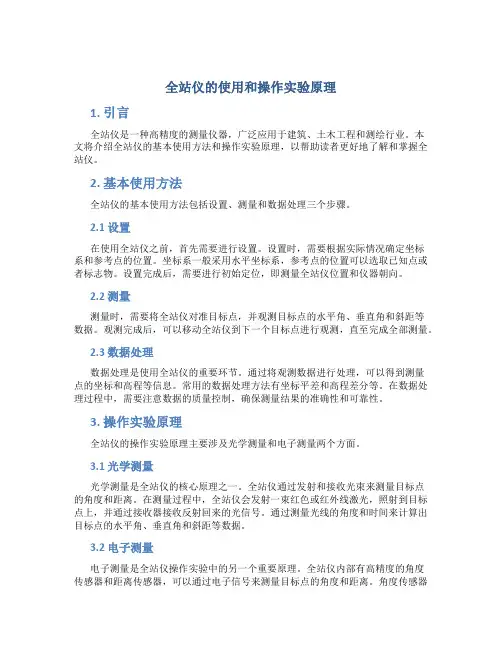

全站仪的使用和操作实验原理
全站仪的使用和操作实验原理1. 引言全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘行业。
本文将介绍全站仪的基本使用方法和操作实验原理，以帮助读者更好地了解和掌握全站仪。
2. 基本使用方法全站仪的基本使用方法包括设置、测量和数据处理三个步骤。
2.1 设置在使用全站仪之前，首先需要进行设置。
设置时，需要根据实际情况确定坐标系和参考点的位置。
坐标系一般采用水平坐标系，参考点的位置可以选取已知点或者标志物。
设置完成后，需要进行初始定位，即测量全站仪位置和仪器朝向。
2.2 测量测量时，需要将全站仪对准目标点，并观测目标点的水平角、垂直角和斜距等数据。
观测完成后，可以移动全站仪到下一个目标点进行观测，直至完成全部测量。
2.3 数据处理数据处理是使用全站仪的重要环节。
通过将观测数据进行处理，可以得到测量点的坐标和高程等信息。
常用的数据处理方法有坐标平差和高程差分等。
在数据处理过程中，需要注意数据的质量控制，确保测量结果的准确性和可靠性。
3. 操作实验原理全站仪的操作实验原理主要涉及光学测量和电子测量两个方面。
3.1 光学测量光学测量是全站仪的核心原理之一。
全站仪通过发射和接收光束来测量目标点的角度和距离。
在测量过程中，全站仪会发射一束红色或红外线激光，照射到目标点上，并通过接收器接收反射回来的光信号。
通过测量光线的角度和时间来计算出目标点的水平角、垂直角和斜距等数据。
3.2 电子测量电子测量是全站仪操作实验中的另一个重要原理。
全站仪内部有高精度的角度传感器和距离传感器，可以通过电子信号来测量目标点的角度和距离。
角度传感器通过测量光电二极管的电压信号来计算角度值，距离传感器通过测量接收器接收到的光电信号的强度来计算距离值。
电子测量相比光学测量更加稳定和精确，适用于长距离和复杂环境的测量。
4. 结论全站仪是一种利用光学和电子原理进行测量的高精度仪器，具有广泛的应用领域。
通过掌握全站仪的基本使用方法和操作实验原理，可以更加准确和高效地进行测量工作。
全站仪放线的使用方法及原理
全站仪放线的使用方法及原理一、全站仪设站1、全站仪安置在一个控制点（测站点）上，整平对中，另一个控制点（后视点）立棱镜；2、按MENU（菜单）键，按F1（数据采集），输入测站点的坐标和仪器高，点击下一步；3、输入后视点坐标。
4、仪器瞄准棱镜，点击测量。
测量有三种选择：测角度、距离、坐标。
如果选择的是测坐标，通过将测量出的坐标和后视点的坐标比较，可以判断有没有误差或错误。
比较后，差距不大的话定向完成。
差别如果大，要检查点坐标、点位等，再重复2、3 、4步骤。
二、测图1、立镜员在地形地物特征点立棱镜，一定要把当前棱镜高通过对讲机告诉仪器操作员；2、仪器操作员输入棱镜高，照准棱镜，点击测量，保存坐标。
3、绘图员或者立镜员绘制草图（或者仪器操作员根据地形地物编制点代码或者改点号），明确地形地物特征点间的关系。
3、测图完成后，导出数据，用cass作图。
三：注意事项1、注意实际棱镜高和输入的棱镜高一致；2、仪器断电需要重新定向；3、对于看不到的点设置转站最多两站。
放样方法：根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，你转动全站仪，使显示角度接近零，然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，看显示的角度和距离误差，不断调整。
距离误差1-2mm，角度差+-（1-2）秒。
全站仪放线的原理：全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘(或编码盘)和读数传感器进行角度测量的。
根据测角精度可分为0。
5〃，1〃，2〃，3〃，5〃，10〃等几个等级。
全站仪使用原理
全站仪使用原理
全站仪使用原理指的是通过测量仪器来获取地面或建筑物上各点的三维坐标信息。
全站仪主要由测距仪、角度仪、电子计算机和垂直轴组成。
全站仪的工作原理是利用角度仪测量水平和垂直方向上的角度，并利用测距仪测量待测点到仪器的距离。
首先，全站仪通过自动跟踪目标的方式，测量仪器与目标点之间的水平角度θ1和
垂直角度θ2。
然后，通过旋转测量角度仪来改变仪器与目标
点的角度，再测量新的角度θ3和θ4。
进而，可以通过三角关
系来计算待测点的坐标。
在测距过程中，全站仪利用激光或电磁波进行测量。
测距仪向目标点发射光束或波束，当光束或波束照射到目标点上时，会发生反射，反射光束或波束会被接收回来。
全站仪通过测量发射与接收光束或波束之间的时间差，可以计算出目标点与仪器之间的距离。
测量到的角度和距离数据会被传输到电子计算机处理和存储。
电子计算机根据测量数据和预先设定的仪器参数，利用三角计算和其他算法，计算出目标点的三维坐标。
这些坐标可以被显示在测量仪器的显示屏上，也可以通过数据传输接口传输到计算机或其他设备上进行进一步处理和应用。
总的来说，全站仪通过测量角度和距离，利用三角计算和算法，可以确定目标点的三维坐标信息，以实现高精度的测量和定位。
全站仪的工作原理及使用方法
全站仪的工作原理及使用方法全站仪是一种用于测量地面上各种建筑物、道路、桥梁等工程中的高程、水平和方位的仪器。
它是现代测量工程中不可或缺的重要设备之一。
本文将从全站仪的工作原理和使用方法两个方面进行介绍。
一、全站仪的工作原理全站仪的工作原理主要基于光学原理和电子技术。
它主要由望远镜、测角装置、测距仪、数据处理系统和显示器等部分组成。
1. 望远镜：全站仪的望远镜是其最重要的部分之一。
它通过望远镜来观测测量点，并通过目镜和测角装置来测量水平角和垂直角。
2. 测角装置：全站仪的测角装置采用的是电子测角技术。
它通过内置的水平仪和垂直仪来自动测量和校正仪器的水平和垂直状态，保证测量的准确性。
3. 测距仪：全站仪的测距仪采用的是电子测距技术。
它通过发射红外线或激光束，测量仪器到目标点的距离。
测距仪还可以通过反射器进行测量，以提高测距的精度。
4. 数据处理系统：全站仪的数据处理系统用于处理和存储测量数据。
它可以将测量数据转化为数字信号，并通过无线通信或数据线传输到计算机或其他设备上进行进一步处理和分析。
5. 显示器：全站仪的显示器用于显示测量结果和仪器的工作状态。
通过显示器，用户可以直观地了解测量数据和仪器的运行情况。
二、全站仪的使用方法全站仪的使用方法相对复杂，需要经过专门的培训和实践才能熟练掌握。
以下是使用全站仪进行测量的一般步骤：1. 设置仪器：在使用全站仪之前，需要先设置仪器的基准点和仪器的初始位置。
基准点通常是已知坐标的固定点，而仪器的初始位置需要通过水平仪和垂直仪进行调整。
2. 观测测量点：将全站仪对准待测点，通过望远镜观测目标点，并使用测角装置测量水平角和垂直角。
在测量过程中，需要保证仪器的稳定和准确。
3. 测量距离：通过测距仪测量仪器到目标点的距离。
在测量距离时，需要选择合适的测距方式和测距精度，以确保测量结果的准确性。
4. 数据处理和分析：将测量数据通过数据处理系统传输到计算机或其他设备上进行处理和分析。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。
它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。
2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。
它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。
全站仪还可以测量斜距、高差等信息。
3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。
2. 确保全站仪上的电池有足够的电量，或者接入外部电源。
3. 打开全站仪的电源开关，等待仪器启动。
步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。
基准点通常是一个固定的地面标志物。
1. 使用全站仪的测距功能，测量全站仪到基准点的距离。
2. 对准基准点，并将全站仪的测距仪朝向基准点。
3. 按下测距仪上的测量按钮，记录下测量结果。
步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。
1. 使用全站仪的测距功能，测量全站仪到目标点的距离。
2. 对准目标点，并将全站仪的测距仪朝向目标点。
3. 按下测距仪上的测量按钮，记录下测量结果。
4. 如果需要进行多个目标点的测量，重复上述过程。
步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。
1. 将测量数据导入到计算机或移动设备中。
2. 使用专业的测量软件来处理测量数据。
3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。
步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。
1. 将测量结果保存到计算机或移动设备中的文件中。
2. 根据需要，可以测量报告，并进行打印或分享。
4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪的使用原理和操作方法内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station）的功能介绍：随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。
我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。
2）当精度要求高时：——可用测回法（method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。
2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。
输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。
（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。
3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。
（2）测量原理下载(5.64 KB)2010-3-18 23:22若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。
4、点位放样(Layout)（1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。
（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。
2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值Δ X 和横向差值Δ Y 。
3）根据显示的dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。
5、程序测量（programs ）（1）数据采集(data collecting)（2）坐标放样(layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
（4）数据存储管理。
包括数据的传输、数据文件的操作（改名、删除、查阅）。
§ 7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第1 页F1OSET ：设置水平读数为：0°00ˊ00"。
F2HOLD ：锁定水平读数。
F3HSET ：设置任意大小的水平读数。
F4P1↓：进入第2 页。
第2 页F1TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3V% ：竖直角用百分数显示。
F4 P2↓：进入第3 页。
第3 页F1H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2R/L ：右向水平读数HR/ 左向水平读数HL 切换，一般用HR 。
F3CMPS ：天顶距V/ 竖直角CMPS 的切换，一般取V 。
F4P3↓：进入第1 页。
2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。
第1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。
F3S/A ：设置棱镜常数改正值（PSM ）、大气改正值（PPM ）。
F4P1 ↓：进入第2 页。
第2 页F1OFSET ：偏心测量方式。
F2 SO ：距离放样测量方式。
F3m/f/i ：距离单位米/ 英尺/ 英寸的切换。
F4 P2↓：进入第1 页。
3、坐标测量模式下载(3.46 KB)2010-3-18 23:22功能：按进入，可进行坐标（N ， E ，H ）、水平角、竖直角、斜距测量及PSM 、PPM 、距离单位等设置。
第1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/Coarse/Tracking 。
F3S/A ：设置棱镜改正值（PSM ），大气改正值（PPM ）常数。
F4P1↓：进入第2 页。
第2 页F1R.HT ：输入棱镜高。
F2INS.HT ：输入仪器高。
F3OCC ：输入测站坐标。
F4 P2↓：进入第3 页。
第3 页F1OFSET ：偏心测量方式。
F2———F3m/f/i: 距离单位米/ 英尺/ 英寸切换。
F4P3↓：进入第1 页。
4、主菜单模式功能：按MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
三、全站仪功能简介测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第1 页的S/A （F3 ）。
1、棱镜常数PRISM 的设置——进口棱镜多为0 ，国产棱镜多为-30mm。
（具体见说明书）2、大气改正值PPM 的设置——按“ T-P ”，分别在“ TEMP. ”和“ PRES. ” 栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM 值后，按“ PPM ”直接输入）。
说明：PRISM 、PPM 设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，记录下仪器显示的水平度盘读数HR 和竖直度盘读数V 。
（二）距离测量先按◢键，进入测距模式，瞄准棱镜后，按F1 （MEAS ），记录下仪器测站点至棱镜点间的平距HD 、镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按ANG 键，进入测角模式，瞄准后视点A 。
2、按HSET ，输入测站O 至后视点A 的坐标方位角。
如：输入65.4839 ，即输入了。
3、按键，进入坐标测量模式。
按P↓，进入第2 页。
4、按OCC ，分别在N 、E 、Z 输入测站坐标（X0 ,Y0 ,H0 ）。
5、按P↓，进入第2 页，在INS.HT 栏，输入仪器高。
6、按P↓，进入第2 页，在R.HT 栏，输入 B 点处的棱镜高。
7、瞄准待测量点B ，按MEAS ，得B 点的（XB ,YB ,HB ）。
（四）零星点的坐标放样（不使用文件）1、按MENU ，进入主菜单测量模式。
2、按LAYOUT ，进入放样程序，再按SKP ，略过使用文件。
3、按OOC.PT （F1 ），再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
4、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准A 点，按YES 。
5、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）及测杆单棱镜的镜高后，按ANGLE（F1 ）。
使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0 时，立棱镜点即为B 点的平面位置。
7、其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
