广联达钢筋抽样以及平法计算规则的一些知识点

检查图纸数量是否正确，确定数量正确开始分析图纸。

分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。

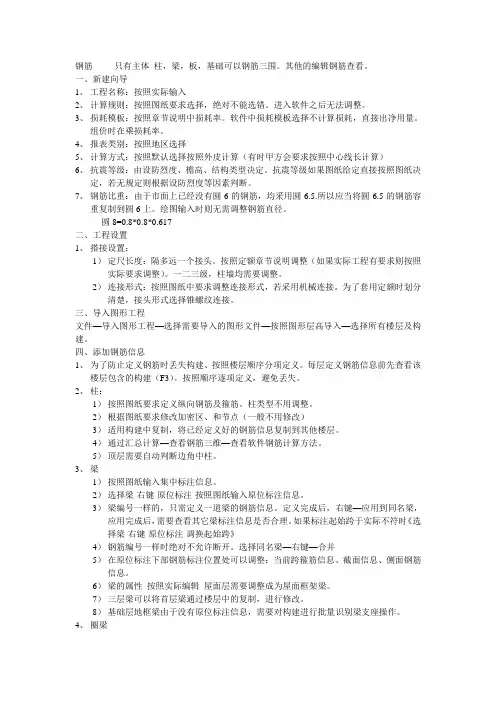

一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。

汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。

2、工程信息设防烈度手动无法输入，只能选择。

檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。

其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。

阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。

（只适用于平屋面）。

抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。

3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。

建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。

各楼层高度柱表中均有表示。

地下楼层点基础层，点添加楼层。

其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。

基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。

楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。

剪力墙包含墙身、柱（暗柱、端柱）。

梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。

另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。

二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。

当考虑某个构件可不可以画在某一个楼层，或者分层画，或者其他时，要看三个方面：钢筋、混凝土，模板。

CAD图纸导入在绘图界面，构建列表的最下面，CAD草图，添加图纸，之后进行图纸分割，图纸的名称可以点击分割的图纸的名称进行添加。

（一）、主体结构1、轴网如果轴网中有相同轴距的轴线，可以直接输入轴距*个数，但是需要注意的是，输入时下面不能有空白的轴号存在，如果有下面有空白的轴号，软件会默认为在进行四则运算。

如果上下轴号以及左右轴号不对称，直接按图纸输入，输入完之后，选择轴号自动排序，在绘制轴网。

2、柱柱要分层绘制，涉及到提量分层提量以及土建中的超过3.6m每增加1m的超高模板增加费。

软件中间距“@”可以用“-”代替，“Shift+构建代码（例：柱代码z）”显示或隐藏构件名称，柱直接点画轴网相交位置，有偏移需要调整位置的，点“查改标注”，直接修改即可。

3、剪力墙新建构件，名称区分墙厚，单独列出电梯井壁墙，方便后期套项。

需要区分内外侧钢筋的，注意区分，内外侧钢筋端部计算方式不同，注意拉筋信息。

当层顶的墙需要打断调整标高时，调整完标高之后记着合并。

异形暗柱位置补一截剪力墙，单独修改墙厚。

剪力墙端头，或者T字形、十字形相交的位置一般都会有暗柱，如果绘制过程中发现没有，一般绘制错误，更正。

4、暗柱新建构件，选择新建参数化暗柱，更改为图纸相同名称，进入界面编辑。

删除全部钢筋。

布置角筋时，根数随便输入；布置边筋，单边有几根输入几根，箍筋用矩形，拉筋矩形点两个点，箍筋信息画之前修改好。

可以在截面编辑界面空白地方右击，选择显示标注查看钢筋信息。

端柱以异形暗柱绘制，为方便后期导入土建套项。

异形暗柱新建异性暗柱，定义网格，以从左到右，从下到上的顺序输入距离，中间以逗号隔开，定义完成点击确定，直接进入钢筋编辑界面。

不删除钢筋，看哪里缺钢筋，在哪里补充钢筋，补充好之后，修改纵筋以及箍筋信息。

点画暗柱，“F4”更改插入点，“F3”左右翻转构件，“shift+F3”上下翻转构件，以上三个方式可以结合“旋转点”绘制。

5、连梁新建连梁以“构件”→“连梁表”新建，连梁表的页面设置在新建构件之前调整，新建构件之后无法调整。

当图纸说明给出“连梁侧面钢筋同剪力墙水平钢筋”时，连梁侧面钢筋信息不用输入，但是拉筋信息要输入，因为剪力墙的拉筋不会进入连梁，拉筋输入格式按照软件默认格式。

相同的连梁编号有不同楼层不用钢筋信息的，点击新建梁层，楼层号输入以“~”连接。

完成之后点“生成构件”，确定，完成，绘制。

如果有CAD图存在的前提下，连梁不能画到剪力墙/暗柱边。

顶层连梁涉及到连梁锚入剪力墙的钢筋要有箍筋，所以顶层连梁一定要在连梁的其他属性中，“顶层连梁”改为“是”。

6、梁在梁的集中标注中，“；”前的是上部通长筋，后面的下部通长筋；“+”同一排但是不同信息的钢筋，前面的角筋，后面的中间钢筋；“/”表示分排布置，但是同为上不通长或者下部通长；“（）”中的为架立筋（架立箍筋）；KL1（2a）表示框架梁1梁跨一端悬挑，KL1（3b）表示框架梁1三跨两端悬挑。

新建梁的时候不要执着于图纸上的梁编号，按照从上到下，从左到右的顺序依次查找，有集中标注的就新建，之后在构建列表任意地方右键，“排序”→“按名称”。

基础连系梁在梁中。

如果图纸中某个位置有梁，但是没有集中标注，可以找当前图纸的节点图。

如果是剪力墙结构，在绘制梁之前，一定要改计算设置的“梁以平行相交的墙为支座”改为“是”。

绘制梁，剪力墙结构中，如果有CAD图，梁不能画在剪力墙/暗柱边。

在没有原位标注，即梁在粉色的状态下按图纸调整梁的位置，“单对齐”“偏移”“延伸”，注意延伸，四周以及中间的梁都要延伸到相互的中线。

梁有任何调整都要重新提取梁跨或者识别梁支座，原位标注之后要调整梁的位置的，要重新识别梁跨，或者识别梁支座，重新识别梁支座或者梁跨之后，原来进行的设置支座以及悬挑梁的变截面（300*600/400）都会消失，要从新调整，因此务必在原位标注之前调整梁的位置。

同位置有不同标高的梁的时候，可以分层绘制。

判定顶层的梁是不是屋面框架梁的时候，要看梁的支座是不是框架梁，如果是，则是屋面框架梁。

图纸说明有规定添加吊筋或者附加箍筋的，“自动生成吊筋”，有吊筋的输入吊筋信息，箍筋输入附加古今总数量，一般两侧各三根，输入“6”。

“同截面的次梁上均设置”不勾选，绘制完成后，检查如果有同截面的次梁相互为支座的没有设置的，单独勾选此项进行添加。

悬挑梁默认的跨数量为0A，必须有且只有一个支座，即0跨一端悬挑，悬挑梁可以用框架以及非框架梁定义。

如悬挑梁悬挑出来的一端有非框架梁，则非框架梁要以悬挑梁为支座，此时的悬挑梁以框架梁定义。

非框架梁与非框架梁相交找不到支座时，可以设置梁支座。

悬挑梁的钢筋形式需要变更的，在梁绘制完成之后，要对柱子识别边角柱。

识别边角柱要满足两个条件：一是必须在顶层（以及出屋面的其他部分），二是必须在绘制完梁以后，因为屋面的边角柱的锚固形式不同。

7、板新建板构件，名称注明板的厚度，特殊位置的板单独列出来新建，例：雨棚板、空调板等，不同标高的板另外注明标高。

板的厚度与名称厚度统一，需要调整标高的，用相对标高调整，即层底/层顶标高±调整值。

马凳筋属于措施筋，这部分工程量甲方一般不会给，但是乙方可以去争取（自行考虑）。

卫生间或者厨房使用降板时，根据降板的多少判定是不是绘图时降低板的标高。

不降板会减少一点梁的吊模（板降下来之后，板顶与梁顶之间的一截模板），但是有助于绘图，因此当降板≤50时，可不降板（自行考虑）。

新建板受力筋是，注明钢筋信息，例：底c8-200。

钢筋信息以及类别与名称保持一致。

绘制选择“单板”+“xy方向”，根据需要选择钢筋形式。

绘制完成后，应用同名称板。

板负筋分为跨梁负筋以及跨板负筋，跨梁负筋以板负筋定义，构件名称注明钢筋信息，有钢筋编号的负筋信息注明编号，单标注的输入左标注，例；1-c8-200；剪力墙结构中，根据钢筋信息新建构件，不考虑左右标注距离，可以一边绘制同钢筋信息的负筋，一边修改左右标注，例；单c8-200；双c10-150。

跨版负筋在板受力筋中，新建跨版受力筋，名称同跨梁负筋，修改钢筋信息及标注。

板钢筋用单板布置时，因为底筋锚固为伸入支座中线，如果连接方式为搭接，要比多板布置钢筋量小。

但是板上部钢筋单板布置时，中间支座的锚固长度为直锚长度La，两块板为2La，就算是最长的搭接长度为1.6La也要小，因此面筋单板布置要比多板布置钢筋量大（了解项，自行考虑）。

板负筋的布置范围，以支座为限制，跨梁负筋从柱边开始布置（12G901，了解项），软件默认梁边布置，不做修改。

温度筋的布置条件有两个：第一，屋面层，即顶层；第二，板的上部没有全部被钢筋覆盖。

温度筋以板的受力筋定义，但是类别改成温度筋。

为了区分受力筋，更改温度筋颜色。

温度筋绘制单板以后，右键空白区域，“复制钢筋”，选中温度筋，点击其他需要布置温度筋的板图元。

图纸说明给出板的配筋为双层双向，但是又有附加的跨板负筋时，合理的布置方式底面双层双向，面筋与跨版负筋中的跨版一截成双层双向即可（自行考虑）。

8、栏板简单的矩形栏板可以用矩形栏板定义，名称注明位置，例：雨篷栏板。

钢筋信息按图纸输入，一般栏板的竖向钢筋长度可以调整板受力筋的“长度调整”，也可以在其他钢筋中自行输入钢筋信息以及钢筋长度。

标高根据输入的栏板高度确定。

异形栏板用自定义线定义，新建异形自定义线，绘制同方法同暗柱，绘制完成后确定退出。

横筋为竖向钢筋，纵筋为横向钢筋。

横纵筋画的时候不能重叠画。

横筋绘制注意分析图纸是否错开保护层，栏板横筋下部延长部分用编辑端头编辑延伸长度，给定一个正方向，按两下回车。

纵筋直线布置，输入钢筋信息，错开保护层画到横筋弯折结束，单独的纵筋以点画布置。

如果绘制的钢筋端头带有180°弯钩，钢筋信息出错；如果带有135°弯钩，则是绘制的箍筋。

所有钢筋信息绘制完成后，点“设置标高”，设置图纸有标示的标高。

自定义线导入土建是没有实际的量的，因此构件类型更改为与之对应的构件。

绘制时，可以选择按“Tab”查看图元方向。

绘制完成后，“单对齐”“延伸”。

9、独立基础独立基础、桩承台等带单元的基础构件，在绘制完成后，如果发现私有属性错误需要修改的，将“属性”旁边的“整体”改为“单元-n”，就可以更改私有属性了。

相对标高一定不要更改。

10、桩承台基础当桩承台的受力钢筋以“根数+级别+直径+@+间距”形式输入时，因为计算设置中有起步距离，因此布置范围可以不用修改。

删除无用的钢筋信息。

注意桩受力钢筋的弯折以及分布筋的弯折，软件默认为受力钢筋无弯折，分布筋弯折10*d，根据图纸自行调整。
