2020中考物理试卷及答案
湖南省长沙市2020届中考物理试卷和参考答案详细解析完整版
湖南省长沙市2020届中考物理试卷学校：___________姓名：___________班级：___________考号：___________一、单选题1.2020年6月21日,我国多地可以看到罕见的日环食,天文爱好者用墨水成像、小孔成像、相机拍照等方式观看或记录了这一天象奇观.下列说法正确的是( )A.日食形成的原因是光沿直线传播B.太阳在墨水中形成倒影是光的折射现象C.太阳通过小孔成像是光的反射现象D.太阳通过照相机镜头成的是虚像2.干燥的天气里,用塑料梳子梳头,头发会随着梳子飘起来,而且会变得蓬松。
下列说法正确的是( )A.塑料是导体B.梳子梳头后,梳子带电而头发不带电C.梳子与头发摩擦的过程中创造了电荷D.头发变得蓬松是因为带上同种电荷而互相排斥3.宁乡花明楼的神仙岭上,一台台风力发电机擎天而立,迎风飞旋。
下面能反映风力发电机基本原理的是( )A. B. C. D.4.端午节赛龙舟时,划龙舟的队员在鼓声指引下,整齐地划动船桨,下列说法正确的是( )A.鼓通过水传播B.鼓声是由于鼓面振动产生的C.鼓手敲鼓的力越大,发出声音的音调就越高D.鼓手通过鼓声指挥队员划桨是利用声音传递能量5.小英回家时发现有两个开关可以控制小区的门,闭合任何一个开关,电动机都会工作把门打开。
下列电路图符合上述要求的是( )A. B. C. D.6.罗老师用加装了杠杆装置的压缩空气引火仪来演示实验,她将一小团硝化棉放入厚玻璃筒内，握住杠杆的A端迅速向下压，棉花被点燃。
下列说法正确的是( )A.该杠杆是费力杠杆B.该杠杆是省力杠杆C.向下压活塞时,将内能转化为机械能D.在B点竖直向下压比在A点竖直向下压省力7.进入汛期以来,多地发生强降雨,人们在防汛的同时还要注意用电安全,下列做法正确的是( )A.雷雨天不在大树下躲避B.雷雨天在室外使用手机打电话C.手上有水时拔用电器的插头D.发现有人触电时,立即用手直接将人拉开8.体温检测是新冠肺炎疫情防控工作中的重要环节,常用工具有水银体温计和红外线测温枪。

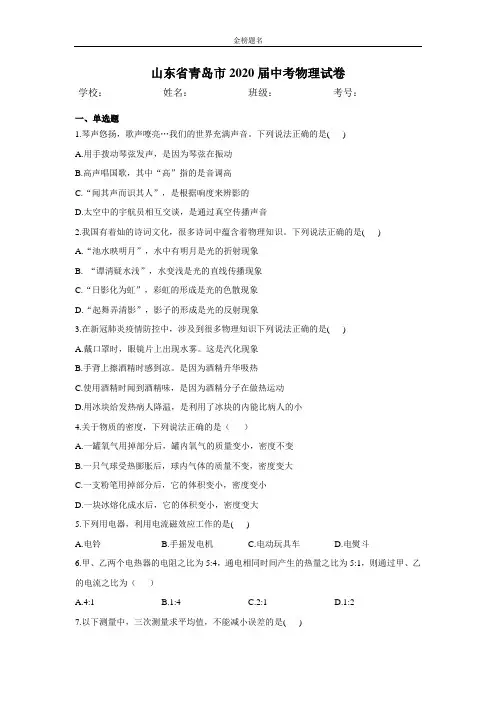

山东省青岛市2020届中考物理试卷和参考答案详细解析完整版
山东省青岛市2020届中考物理试卷学校：___________姓名：___________班级：___________考号：___________一、单选题1.琴声悠扬，歌声嘹亮…我们的世界充满声音。
下列说法正确的是( )A.用手拨动琴弦发声，是因为琴弦在振动B.高声唱国歌，其中“高”指的是音调高C.“闻其声而识其人”，是根据响度来辨影的D.太空中的宇航员相互交谈，是通过真空传播声音2.我国有着灿的诗词文化，很多诗词中蕴含着物理知识。
下列说法正确的是( )A.“池水映明月”，水中有明月是光的折射现象B. “谭清疑水浅”，水变浅是光的直线传播现象C.“日影化为虹”，彩虹的形成是光的色散现象D.“起舞弄清影”，影子的形成是光的反射现象3.在新冠肺炎疫情防控中，涉及到很多物理知识下列说法正确的是( )A.戴口罩时，眼镜片上出现水雾。
这是汽化现象B.手背上擦酒精时感到凉。
是因为酒精升华吸热C.使用酒精时闻到酒精味，是因为酒精分子在做热运动D.用冰块给发热病人降温，是利用了冰块的内能比病人的小4.关于物质的密度，下列说法正确的是（）A.一罐氧气用掉部分后，罐内氧气的质量变小，密度不变B.一只气球受热膨胀后，球内气体的质量不变，密度变大C.一支粉笔用掉部分后，它的体积变小，密度变小D.一块冰熔化成水后，它的体积变小，密度变大5.下列用电器，利用电流磁效应工作的是( )A.电铃B.手摇发电机C.电动玩具车D.电熨斗6.甲、乙两个电热器的电阻之比为5:4，通电相同时间产生的热量之比为5:1，则通过甲、乙的电流之比为（）A.4:1B.1:4C.2:1D.1:27.以下测量中，三次测量求平均值，不能减小误差的是( )A.用度尺三次测量同一本书的长度B.用天平三次测量同一块橡皮的质量C.用量筒三次测量同一块鹅卵石的体积D.用体温计一天早中晚三次测量同一个人的体温8.小明利用如图所示的装置，探究平面镜成像的特点。
下列说法正确的是( )A.用玻璃板代替平面镜，目的是使烛a像更清晰B.使用相同的烛a、b.目的是比较像与物的大小C.将光屏放到像的位置，光屏能够承接至像D.将蜡烛a靠近坡璃板，它所成的像变大9.探究浮力的大小跟事些因素有关的实验情形如图所示，其中所用金属快a和塑料块b的密度不同，但重力均为1.6N，下列分析正确的是( )A.金属块a浸没在水中时，受到浮力的大小为0.3NB.利用甲、乙，可以探究浮力的大小与物体体积的关系C.利用乙、丙，可以探究浮力的大小与物体密度的关系D.利用丙、丁，可以探究浮力的大小与液体密度的关系10.“C919”大型客机是我国拥有完全自主知识产权的干线民用飞机。

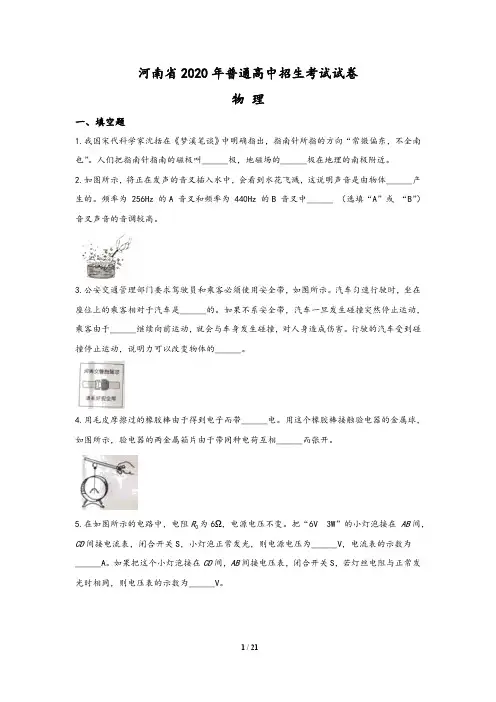

河南省2020年中考物理试题(含答案与解析)
【答案】 (1). 静止 (2). 惯性 (3). 运动状态 【解析】 【详解】[1]汽车匀速行驶时，坐在座位上的乘客和汽车之间没有发生位置的改变，以汽车 为参照物，乘客是静止的。 [2]当汽车突然发生碰撞而停止运动时，由于阻力作用，车身停止运动，而驾驶员和前排乘 客由于惯性还要保持原来的运动状态向前运动，在车内与车身撞击，严重时可能把挡风玻璃 撞碎而向前飞出车外，所以驾驶员和前排乘客必须使用安全带。 [3]力的作用效果有两个：一是使物体发生形变，二是改变物体的运动状态。行驶的汽车受 到碰撞停止运动，说明力可以改变物体的运动状态。 4.用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球， 如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。
5 / 21
点，并根据描出的 6 个数据点画出定值电阻的 I-U 图像______；
④ 分析画出的 I-U 图像可得出结论：在电阻一定时，______； ⑤ 为了使结论具有普遍性，还应进行的操作是：______； (2)接着他们在原有 5Ω 定值电阻的基础上，又准备了阻值为 10Ω、15Ω、20Ω 的三个定值 电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要 调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢?实验 小组的同学分别提出了 0.5V、1V 和 2V 三个电压值，为使实验顺利进行，大家进行了分析与 讨论，你认为应选这三个电压值中的______V。 五、综合应用题 20.河南素有“中原粮仓”之称。随着农业机械化水平的提高，收割机已成为我省收割小麦 的主要工具。 (1)收割过程中，空气中弥漫着成熟的麦香味，这是由于分子在不停地做______。收割机的 四冲程柴油发动机工作时，内能转化为机械能的是______； (2)为了防止对耕地过分压实影响秋作物的播种，收割机对耕地的压强一般不超过 80kPa。 已知空载收割机的质量为 1000kg，轮胎与耕地的总接触面积始终为 0.2m2，则收割机粗粮仓 中的小麦不能超过多少千克______？（g 取 10N/kg） (3)若收割机的收割宽度为 2m，如图所示。正常收割时前进的速度为 1m/s，则每小时收割小 麦多少亩______？（1m2=0.0015 亩，不考虑收割机调头及卸粮时间） (4)为了交通安全，禁止在公路上晒粮，请用摩擦力的知识解释在公路上晒粮的危害______。

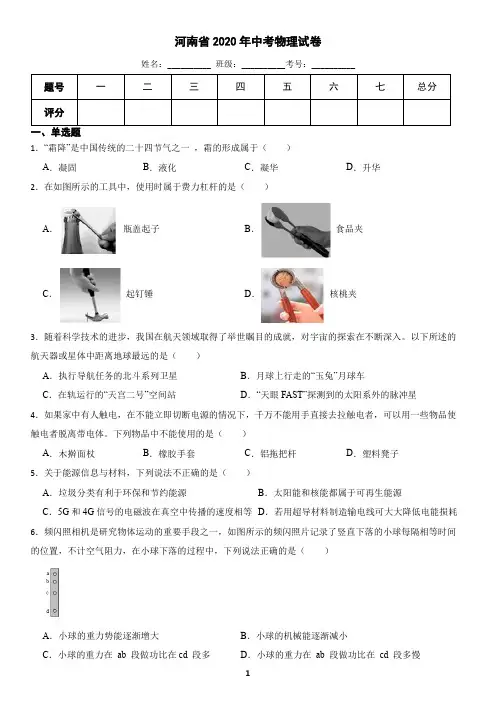

河南省2020年中考物理试题(含答案)
河南省2020年中考物理试卷姓名：__________ 班级：__________考号：__________1．“霜降”是中国传统的二十四节气之一，霜的形成属于（）A．凝固B．液化C．凝华D．升华2．在如图所示的工具中，使用时属于费力杠杆的是（）A．瓶盖起子B．食品夹C．起钉锤D．核桃夹3．随着科学技术的进步，我国在航天领域取得了举世瞩目的成就，对宇宙的探索在不断深入。
以下所述的航天器或星体中距离地球最远的是（）A．执行导航任务的北斗系列卫星B．月球上行走的“玉兔”月球车C．在轨运行的“天宫二号”空间站D．“天眼FAST”探测到的太阳系外的脉冲星4．如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。
下列物品中不能使用的是（）A．木擀面杖B．橡胶手套C．铝拖把杆D．塑料凳子5．关于能源信息与材料，下列说法不正确的是（）A．垃圾分类有利于环保和节约能源B．太阳能和核能都属于可再生能源C．5G和4G信号的电磁波在真空中传播的速度相等D．若用超导材料制造输电线可大大降低电能损耗6．频闪照相机是研究物体运动的重要手段之一，如图所示的频闪照片记录了竖直下落的小球每隔相等时间的位置，不计空气阻力，在小球下落的过程中，下列说法正确的是（）A．小球的重力势能逐渐增大B．小球的机械能逐渐减小C．小球的重力在ab 段做功比在cd 段多D．小球的重力在ab 段做功比在cd 段多慢二、多选题7．将两个完全相同的木块放入盛有甲、乙种液体的相同容器中，木块静止时，两容器中液面相平，如图所示。
下列说正确的是（）A．木块在甲、乙两种液体中所受浮力相等B．木块在乙液体中排开液体的质量较大C．两容器中木块下表面受到的液体压强相等D．两容器底部受到的液体压强相等第7题图第8题图8．在科学晚会上，小明所在的科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（）A．甲线图相当于电源，乙线圈相当于用电器B．推动甲线圈摆动时电能转化为机械能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动是因为通电导线在磁场中受力三、填空题9．我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。
2020年四川省乐山市中考物理试卷(含答案)
2020年四川省乐山市中考物理试卷1.下列数据中，最接近生活实际的是A．人体的正常体温为38.5∘CB．一个鸡蛋的质量约为0.5kgC．中学生的正常步行速度约为1.1m/sD．一本中学物理教科书的厚度约为5cm2.在疫情防控期间，人们通过手机传递信息实现在线教育、视频会议、无线对讲等办公服务，避免了人与人之间的直接接触，手机传递信息是利用了A．红外线B．电磁波C．超声波D．次声波3.在“探究凸透镜成像的规律”实验中，下列说法正确的是A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像4.下列光现象中，由光的直线传播形成的是A.电视塔在水中的倒影B.演员对着镜子画脸谱C.水中的筷子发生“折断”D.日偏食的形成5.下列说法中正确的是A．焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系B．帕斯卡首先用实验的方法测出了大气压强的数值C．法拉第首先发现了电流的磁效应D．牛顿第一定律是直接由实验得出的6.下列实例中，属于减小压强的是锋利的篆刻刀骆驼宽大的脚掌C.注射器的针头D.切菜的菜刀7.如图所示，在两个靠得较近的小车上分别放一块磁体甲和乙，松手后A．由于甲先对乙施加了斥力，然后乙再对甲施加斥力，所以乙先向右运动B．由于甲、乙两磁体间存在相互作用的引力，所以甲、乙相互靠近C．甲对乙的斥力与乙对甲的斥力是一对平衡力D．甲对乙的斥力与乙对甲的斥力是一对相互作用力8.下列实例中，目的是为了增大摩擦的是A.滚动轴承B.给木箱加装轮子自行车车轮有凹槽磁悬浮列车与轨道不接触9.如图所示，小林静止站在商场的电梯上，随电梯匀速向上运动，下列说法正确的是A．小林受到重力、支持力作用B．小林受到重力、支持力和水平向右的摩擦力作用C．以地面为参照物，小林是静止的D．小林受到的支持力大于重力10.2020年6月17日15时19分，我国在酒泉卫星发射中心用长征二号丁运载火箭，成功将高分九号03星送入预定轨道，发射获得圆满成功。

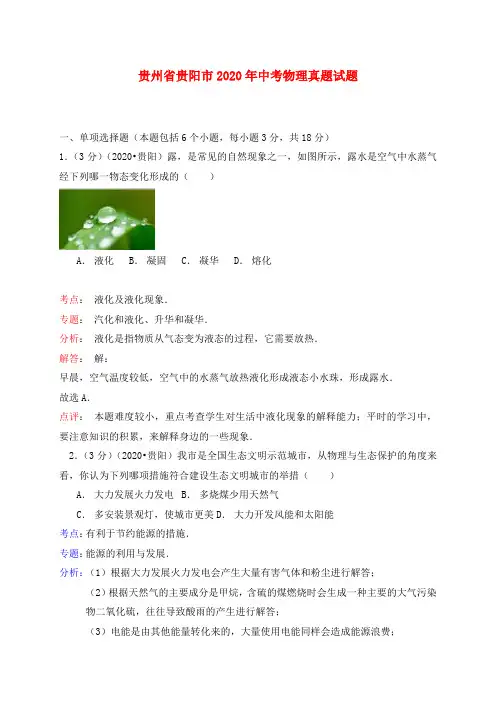

贵州省贵阳市2020年中考物理真题试题(含解析)
贵州省贵阳市2020年中考物理真题试题一、单项选择题（本题包括6个小题，每小题3分，共18分）1．（3分）（2020•贵阳）露，是常见的自然现象之一，如图所示，露水是空气中水蒸气经下列哪一物态变化形成的（）A．液化B．凝固C．凝华D．熔化考点：液化及液化现象．专题：汽化和液化、升华和凝华．分析：液化是指物质从气态变为液态的过程，它需要放热．解答：解：早晨，空气温度较低，空气中的水蒸气放热液化形成液态小水珠，形成露水．故选A．点评：本题难度较小，重点考查学生对生活中液化现象的解释能力；平时的学习中，要注意知识的积累，来解释身边的一些现象．2．（3分）（2020•贵阳）我市是全国生态文明示范城市，从物理与生态保护的角度来看，你认为下列哪项措施符合建设生态文明城市的举措（）A．大力发展火力发电B．多烧煤少用天然气C．多安装景观灯，使城市更美D．大力开发风能和太阳能考点：有利于节约能源的措施．专题：能源的利用与发展．分析：（1）根据大力发展火力发电会产生大量有害气体和粉尘进行解答；（2）根据天然气的主要成分是甲烷，含硫的煤燃烧时会生成一种主要的大气污染物二氧化硫，往往导致酸雨的产生进行解答；（3）电能是由其他能量转化来的，大量使用电能同样会造成能源浪费；（4）根据大力开发和利用太阳能、风能可以节约化石燃料进行解答．解答：解：A、大力发展火力发电会产生大量有害气体和粉尘，会造成环境污染，不符合生态文明与绿色发展的要求，故A错误；B、天然气的主要成分是甲烷，燃烧后的产物是水与二氧化碳，无污染且产热量较高是较清洁的能源，而含硫的煤燃烧会生成二氧化硫污染空气，二氧化硫与雨水结合，从而形成酸雨，酸雨会破坏森林植被，故B错误；C、为了节能环保要尽量少使用景观灯，故C错误；D、大力开发和利用太阳能、风能可以节约化石燃料，有利于缓解我国能源紧张，故D正确．故选D．点评：本题考查环境保护应从几方面进行，提高环境质量，保护环境人人有责．3．（3分）（2020•贵阳）1831年英国物理学家法拉第发现了电磁感应现象，这一发现标志着人类电气化时代的到来．根据电磁感应原理制造的机器是（）A．蒸汽机B．内燃机C．发电机D．电动机考点：电磁感应．专题：电动机、磁生电．分析：电磁感应现象原理的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流．从能的转化的角度来看是将机械能转化为内能的装置．解答：解：A、蒸汽机是将蒸汽的内能转化为机械能，故不符合题意；B、内燃机有汽油机和柴油机，是将内能转化为机械能的装置，故不符合题意；C、发电机是利用电磁感应，将机械能转化为电能的装置，故符合题意；D、电动机是利用通电导体在磁场中受力而制成的装置，故不符合题意；故选C．点评：蒸汽机初中物理课本涉及的内容很少，同学们不了解，所以可以从能的转化的角度来解决这个问题．4．（3分）（2020•贵阳）去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她在展示她制作的一个太空水球，根据这张图片上的情景可以判断，这个水球（）A．相当于一个凸透镜B．相当于一个凹透镜C．相当于一个平面镜D．所成王亚平的像是虚像考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成实像时，物距大于像距，成倒立缩小的实像，应用于照相机．解答：解：根据图示可知，像为倒立、缩小的实像，那么水球相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理，只有选项A正确．故选A．点评：根据物距和像距的关系，判断凸透镜成像性质和应用，是一种常用的方法，一定要熟练掌握．5．（3分）（2020•贵阳）如图所示，是国产歼﹣15舰载机正在“辽宁号”航母上进行阻拦着舰时的情景：战机呼啸着舰，机尾挂钩精准钩住阻拦索，在阻拦索的拉力帮助下，使战机在航母的飞行甲板上短距离滑行便停下来．根据对舰载机着舰过程的介绍可判断，舰载机在滑行过程中（）A．受平衡力的作用B．其机械能逐渐减小C．使“辽宁号”航母的内能减小D．使“辽宁号”航母的机械能减小考点：动能和势能的大小变化．专题：机械能及其转化．分析：（1）平衡状态包括：静止状态和匀速直线运动状态，处于平衡状态的物体不受力或者受平衡力的作用．（2）动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、高度有关；动能和势能统称为机械能，且机械能和内能之间可以相互转化；（3）克服摩擦做功使物体内能增加，温度升高；解答：解：A、舰载机着舰滑行过程中，由于惯性向前运动，水平方向上受到阻拦索的向后拉力和航母甲板向后的摩擦阻力，受非平衡力作用，故A错误；B、舰载机在阻拦索的向后拉力和航母甲板向后的摩擦阻力作用下，速度逐渐变小而停止，动能减小、重力势能不变，其机械能逐渐减小，故B正确；C、舰载机着舰滑行过程中，克服摩擦做功，使航母内能增大，故C错误；D、舰载机着陆后，使航母的质量增大，所以航母的机械能增大，故D错误．故选B．点评：本题通过舰载机在航母上着陆综合考查了机械能的转化、内能的改变、力的平衡等知识，知道动能、重力势能、机械能的影响因素，并理解能量的相互转化过程是解决该题的关键．6．（3分）（2020•贵阳）甲和乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（）A．6V B．8V C．10V D．12V考点：欧姆定律的应用．专题：应用题；图析法；欧姆定律．分析：由图可知灯泡甲的电流大于灯泡乙的电流，故两灯串联后使其中一个灯泡正常发光时只能是灯泡乙正常发光，正常发光时的电压为额定电压，根据串联电路电流规律可知两灯电流相等，利用图象读出此时灯泡甲的电压，根据串联电路的电压特点求出电源的最大电压．解答：解：由图象可知：灯泡甲正常工作时的电流为1A，灯泡乙正常工作时的电流为0.5A，∵串联电路中各处的电流相等，∴将两灯串联后接在某一电路中，要使其中一个灯泡正常发光时，电路的最大电流为0.5A；由图象可知，0.5A所对应两灯泡的电压分别U甲=2V，U乙=6V，∵串联电路中总电压等于各分电压之和，∴电源最大电压U=U甲+U乙=2V+6V=8V．故选B．点评：本题考查了串联电路的特点和欧姆定律的应用，关键是电压和电流不成正比，即电阻为变化的，应直接从图中找出电流对应的电压和电压对应的电流进行求解．二、填空题（共5小题，每空2分，共14分）7．（2分）（2020•贵阳）石墨烯是人类目前研制出的最薄、最坚硬的纳米材料，它还具有其他一些物理特性，利用石墨稀可以加快用电器在工作时的散热，这说明它的导热性强（选填“强”或“弱”）．考点：物质的基本属性．专题：粒子与宇宙、材料世界．分析：石墨烯可以加快用电器在工作时的散热，说明石墨烯的导热性能好．解答：解：石墨烯是人类目前研制出的最薄、最坚硬的纳米材料，利用石墨稀可以加快用电器在工作时的散热，这说明它的导热性强．故答案为：强．点评：不同的物质有不同的物理属性，不同的物理属性有不同的特殊应用．8．（2分）（2020•贵阳）2020年上海科技活动节推出了一处节能环保、可调节室温的江水源热泵技术．如图所示是其夏天工作时的流程，当江水循环到冷凝器时，利用江水与冷凝器存在的温度差，通过热传递的方式带走室内热量，从而实现降温．考点：热传递．专题：分子热运动、内能．分析：改变物体内能的方法有：一是热传递，高温物体放出热量、降低温度、内能减少；低温物体吸收热量、温度升高、内能增加．二是做功，对物体做功（克服摩擦做功、压缩气体做功），物体的内能增加、温度升高；物体对外做功（气体膨胀做功），物体的内能减少、温度降低．解答：解：江水和冷凝器之间存在温度差，所以热量会从高温物体传递给低温物体，因此发生的是热传递；故答案为：热传递．点评：做功和热传递都可以改变物体的内能，在效果上是等效的，但其实质不同．9．（4分）（2020•贵阳）宇宙大千世界，从宏观到微观，从天体到原子，似乎都有那么多惊人的相同规律．如图所示，是太阳系模拟图，行星们在各自的固定轨道上围绕恒星太阳运转，这与原子的核式结构模型十分相似，其中，原子核相当于太阳，绕核运动的电子就相当于行星．考点：人类探究太阳系及宇宙的历程；原子的核式模型．专题：粒子与宇宙、材料世界．分析：卢瑟福提出的核式结构模型为：原子是由位于原子中心的原子核，及核外绕核转动的一定数目的电子组成的；而原子核是由带正电的质子和不带电的中子组成的．解答：解：原子的结构与太阳系十分相似，位于原子中心的原子核相当于太阳，电子相当于绕太阳运行的行星．故答案为：原子；电子．点评：本题考查原子的核式结构模型与太阳系的相似之处，为考查的热点问题，应熟练掌握．10．（4分）（2020•贵阳）如图所示，两个完全相同的容器装满水，且水深均为0.3m，其中a容器只有水，b容器的水中漂浮着一只玩具鸭，则水对a容器底的压强是3000Pa；若两个容器的总质量分别为ma 和mb，则ma= mb（选填“＞”、“=”或“＜”）．（ρ水=1.0×103kg/m3）．考点：液体的压强的计算．专题：计算题；压强、液体的压强．分析：（1）知道a容器内水的深度，根据p=ρgh求出水对a容器底的压强；（2）鸭子漂浮在水面上，所以鸭子受到的浮力与其重力相等，则鸭子的重力等于排开水的重力，据此进行分析解答．解答：解：（1）水对a容器底的压强：p=ρgh=1.0×103kg/m3×10N/kg×0.3m=3000Pa；（2）因鸭子漂浮，所以，F浮=G排=G鸭，即：放入鸭子后排开水的重力等于鸭子的重力，因两个容器完全相同，所以，两个容器的总质量相等．故答案为：3000；=．点评：本题考查了液体压强公式和物体浮沉条件、阿基米德原理的应用，分析好玩具鸭排开水的重力和自身重力之间的关系是关键．11．（2分）（2020•贵阳）如图所示电路，电源电压保持不变，滑动变阻器R2的最大阻值是20Ω．移动滑片至变阻器的最右端时，闭合开关，电压表示数为2V，R2消耗的电功率为P2；移动滑片将其置于某位置时，电压表示数为3V，R2消耗的电功率为P2′．若P 2：P2′=8：9，则电源电压为 6 V．考点：欧姆定律的应用；电功率的计算．专题：计算题；欧姆定律；电能和电功率．分析：根据欧姆定律求出电路中的电流，根据串联电路的电压特点求出变阻器两端的电压，利用P=UI表示出P2、P2′，利用P2：P2′=8：9即可求出电源电压．解答：解：滑动变阻器的滑片P距左端处时，R1、R2串联，I=，U2=U﹣U1，P 2=U2I=（U﹣U1），移动滑片将其置于某位置时，R1、R2′串联，I′=，U2′=U﹣U1′，P 2′=U2′I′=（U﹣U1′），∵P2：P2′=8：9∴（U﹣U1）：（U﹣U1′）=8：9即：（U﹣2V）×：（U﹣3V）×=8：9解得：U=6V故答案为：6．点评：本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是灵活利用功率公式．三、解答题（共3小题，共9分）12．（3分）（2020•贵阳）随着社会的发展，噪声污染越来越严重地影响着我们的身心健康．请你结合相关物理知识和生活实际，为我市创建宜居城市，提出两条减弱噪声的合理措施．考点：防治噪声的途径．专题：声现象．分析：减弱噪声的途径有三条：即在声源处减弱，在人耳处减弱，在传播过程中减弱．解答：解：从减弱噪声的三种途径上考虑：公共场合不大声喧哗，这是在声源处减弱噪声，植树造林；在高速公路两旁修建隔音墙，即是通过在声音的传播过程中减弱了噪声的传播．点评：本题结合实际生活考查了减弱噪声的措施，难度不大，是一道基础题．13．（3分）（2020•贵阳）超导是导体电阻为零的现象，目前我们只研制出了低温下的超导材料．若我们研制出常温下的超导材料并作为输电导线，那么，还需要采用高压输电吗？为什么？考点：焦耳定律的计算公式及其应用．专题：简答题；电与热、生活用电．分析：根据超导材料的电阻为零和高压输电的目的、焦耳定律进行解答．解答：解：不需要．采用高压输电是为了减少电能在输电电线上的损耗；而现利用超导材料做导线，电阻为0，由焦耳定律Q=I2Rt可知，无论电流多大，输电导线上都不可能有电能损耗，所以无需高压输电．点评：本题考查了学生对超导现象和焦耳定律的应用、关键是知道高压输电的目的．14．（3分）（2020•贵阳）如图所示，金属框abcd从一磁场区域上方自由下落（图中“×”为垂直纸面的磁感线），下落过程中金属框始终保持竖直状态．分析在金属框cd边进入磁场后，到ab边进入磁场前的某一过程中，它是否可能做匀速直线运动？请阐述理由．不计空气阻力．考点：电磁感应；力与运动的关系．专题：电动机、磁生电；运动和力．分析：物体做匀速直线运动时的受力情况有两种：不受力或者受平衡力．解答：答：有可能；当cd边进入磁场，因切割磁感线，产生感应电流，而通电导体在磁场中又会受力的作用，若此力与重力平衡，则金属框做匀速直线运动．点评：解答此题的关键是要正确理解力和运动的关系以及对线框进行正确的受力分析．四、作图题（共4小题，每小题2分，共8分）15．（2分）（2020•贵阳）一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小．要求：用直尺规范作图．考点：作光的反射光路图．专题：光的传播和反射、平面镜成像．分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．解答：解：过入射点O作出法线，在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为60°，如图所示：点评：作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线，注意完成题目的要求．16．（2分）（2020•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．考点：实物的电路连接．专题：电流和电路．分析：由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路．解答：解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下图所示：点评：本题考查了正确连接电路的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的．17．（2分）（2020•贵阳）两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图所示．请画出小球从图示位置运动到两板下方这一过程的大致路径．考点：力与运动的关系．专题：运动和力．分析：解答此题需知道：（1）同种电荷相互排斥，异种电荷相互吸引；（2）力是改变物体运动状态的原因；解答：解：因为同种电荷相互排斥，异种电荷相互吸引，所以带负电的小球下降时，受到负电荷的斥力和正电荷的引力作用，小球会向靠近正电荷的方向偏转，其运动路径如下图所示：点评：理解电荷间的作用规律是解答此题的关键，还要明确力是使物体运动状态发生改变的原因．18．（2分）（2020•贵阳）总长为l的橡皮筋一端固定在O点，另一端悬挂一个小钢球，将钢球从O点释放，钢球运动到A点后开始向上返回，O、A两点间距离为2l，如图所示．请画出钢球从O点运动到A点的过程中，其动能随运动距离变化的大致关系图象．考点：动能的影响因素．专题：机械能及其转化．分析：小球下降过程，重力势能转化为动能的过程；小球拉动橡皮筋，小球动能转化为橡皮筋的弹性势能，动能逐渐变小，据此分析小球动能随移动距离变化并作图．解答：解：橡皮筋长为l，小球从初始状态下降至l过程中，重力势能转化为动能，小球做加速运动，动能逐渐变大；小球从l继续下降至2l过程中，受到橡皮筋的拉力作用，速度逐渐减小，最后变为零，动能转化为橡皮筋的弹性势能，最后动能为零；动能随运动距离变化的大致关系图象如下图．点评：本题考查了动能和势能的转化过程分析以及动能随运动距离变化的关系图象的画法，弄清橡皮筋从l到2l过程的能量转化是关键．五、实验与科学探究题（共3小题，每小题9分，共27分）19．（9分）（2020•贵阳）为“探究平面镜成像特点”，小勇选择了如图甲所示的实验装置．（1）除图甲中所示的器材外，实验还需要的测量工具是刻度尺；小勇选择的两支蜡烛应满足的条件是完全相同．（2）实验时，应使玻璃板面与纸面保持垂直．若要检验玻璃板的放置是否符合要求，你的方法是：移动后面的蜡烛看与前面蜡烛的像是否完全重合．（3）小勇点燃了其中一支蜡烛置于玻璃板前，他应透过（选填“透过”或“不透过”）玻璃板来观察这支蜡烛的像．（4）为了把像的位置记录在白纸上，小勇要将另一支蜡烛放到像的位置，当在如图乙所示位置时，他便开始记录，这将使像距的测量值比实际值偏大（选填“大”或“小”）．考点：平面镜成像的特点、原理、现象及其实验方案．专题：探究型实验综合题．分析：（1）实验中需要测量物体和像到平面镜的距离进行比较，所以应该有刻度尺．两支蜡烛大小相同，这是利用等效替代法来比较像与物的大小的；（2）探究平面镜成像实验时，玻璃板要竖直放置的水平桌面上，否则像会偏上或偏下，使代替蜡烛的另一支蜡烛和蜡烛的像不能完全重合．（3）玻璃板是透明的可以透过玻璃板来观察这支蜡烛的像．（4）当把蜡烛B放到A蜡烛像的位置上，使其完全重合时，才能测量像距，否则会使像距的测量值比实际值偏大．解答：解：（1）实验中需要测量物体和像到平面镜的距离进行比较，所以用到的测量工具是刻度尺．勇选择的两支蜡烛应满足的条件是大小相同，要求两个蜡烛完全一样，是便于利用等效替代法来比较像与物的大小关系；（2）实验时玻璃板要竖直放置或与水平面垂直，若要检验玻璃板的放置是否符合要求，可移动后面的蜡烛看与前面蜡烛的像是否完全重合，如果重合，则玻璃板的放置是否符合要求，否则，不符合要求．（3）因为玻璃板是透明的，所以可以透过玻璃板来观察这支蜡烛的像，从而确定像的位置．（4）当把蜡烛B放到A蜡烛像的位置上，使其完全重合时，才能测量像距，由图可知，蜡烛B没有放到A蜡烛像的位置上，即二者没有完全重合就测量像距，这样导致像距的测量值比实际值偏大．故答案为：（1）刻度尺；完全相同；（2）移动后面的蜡烛看与前面蜡烛的像是否完全重合；（3）透过；（4）大．点评：本题考查学生动手操作实验的能力并能根据实验现象得出正确结论，动手操作实验时，能根据实验现象得出正确的结论，提高实验能力．20．（9分）（2020•贵阳）小强为探究“电流与电阻的关系”，设计了如图所示的电路图，采用的器材有：电源（电压3V不变）、标有“20Ω 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．（1）连接完电路，闭合开关前，滑动变阻器的滑片p应置于阻值最大端（选填“大”或“小”）．（2）闭合开关，发现电流表指针反向偏转，则说明电流表正、负接线柱接反．（3）故障排除后，小强将5Ω电阻接入电路中，移动变阻器的滑片P使电压表的示数为1V，记录此时电流表示数；用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数为 1 V时再记录此时电流表示数．（4）他能否用15Ω电阻继续完成实验：不能（选填“能”或“不能”）．理由是：滑动变阻器的最大阻值过小．考点：探究电流与电压、电阻的关系实验．专题：探究型实验综合题．分析：（1）闭合开关前将滑动变阻器的滑片达到最大阻值出，是为了让电路中有较大的电阻，防止电路中电流过大而烧坏用电器．（2）连接电路时应使电流表正负接线柱连接电源正极一端，负接线柱连接电源负极一端，否则电表指针将反向偏转；（3）探究通过导体的电流与电阻的关系时，应控制电阻两端的电压不变即电压表的示数不变；（4）根据滑动变阻器的最大阻值与定值电阻阻值间的关系，由串联电路的分压原理分析电压表不能达到要求的原因．解答：解：（1）闭合开关前，滑动变阻器的滑片p应置于阻值最大端；（2）闭合开关，发现电流表指针反向偏转，说明电流表正、负接线柱接反了；（3）实验中，更换定值电阻时，每次应调节滑动变阻器，使电压表的示数保持不变，记录电流表示数；所以用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数为1V时再记录此时电流表示数．（4）由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，定值电阻两端的电压值过高，不能使电阻两端电压达到要求的值；故答案为：（1）大；（2）接反；（3）1；（4）不能；滑动变阻器的最大阻值过小．点评：此题主要考查的是基础性题目，难度不大．本题考查了连接电路时的注意事项、滑动变阻器的正确使用和连接方法、实验的注意事项和电路故障的判断等；第（4）有一定难度，要学会熟练运用串联电路的电流和电压关系解答．21．（9分）（2020•贵阳）小静在观看台球比赛时发现：有时运动的白球去撞击一个静止的球后，白球会立即静止在碰撞时的位置，而被撞的球似乎接替了白球，沿白球原来的运动方向，以几乎相同的速度向前运动，如图甲所示．小静想：白球碰撞后立即静止，被撞的球是以白球撞前相同大小的速度运动出去的吗？通过了解和初步实验，小静发现只有当体积和质量均相同的两球，而且球心在同一直线上相碰时，才可能出现上述现象．为进一步探究，她设计了下述实验方案：将一个两端翘起、中间水平的轨道固定在水平桌面上，取两个相同的台球A、B，将B 球静置于轨道的滴水平部分，A球置于轨道左端斜面上某处，测出该点到水平桌面的高度h1，如图乙所示，释放A球，撞击后，A球静止，B球向前运动并冲上轨道右端斜面能到达的最高点，测出该点的高度h2．通过比较h2与h1的大小关系即可作出判断．请你作答以下问题：（1）A球从斜面滑下的过程中，重力势能转化为动能．（2）B球由静止变为运动是因为B球在碰撞中获得了动能．（3）已知重力势能的计算公式为Ep =mgh，动能的计算公式为Ek=mv2．若轨道光滑，则碰撞前瞬间A球运动速度的表达式vA = ；若h2=h1，则说明B球被撞后开始运动的速度vB = vA（选填“＞”、“=”或“＜”）．（4）在实际实验中，测出的h2总小于h1，若导致这一现象的原因是轨道不光滑，那么，在阻力不可避免的情况下，你认为小静的设计是否还有价值？请说出你的理由有价值．在阻力无法避免的情况下，用光滑程度不同的轨道多次实验，轨道越光滑，h2约接近h1，即可推理得出：当无阻力时，h2=h1，即可判断vB=vA．考点：控制变量法与探究性实验方案．专题：实验题；探究型实验综合题．分析：（1）动能和势能可以相互转化，根据能量的变化情况进行分析；（2）物体由于运动具有的能量是动能；（3）轨道光滑，A球下滑的过程中重力势能全部转化为动能，据此得出等式求出碰撞前瞬间A球运动速度；若h2=h1，说明最高点时A和B球的重力势能相等，进一步说明B球碰撞后的速度和A球碰撞前的速度相等；（4）实验中轨道的摩擦力是不可避免的，我们可以根据推理法进行验证，即用光滑程度不同的轨道多次实验，轨道越光滑，h2约接近h1，进一步推理得出无阻力时h2=h1，进一步得出结论．解答：解：（1）A球从斜面滑下的过程中，重力势能减小，动能增大，重力势能转化为动能；。
湖南省株洲市2020届中考物理试卷和参考答案详细解析完整版
湖南省株洲市2020届中考物理试卷学校：___________姓名：___________班级：___________考号：___________一、单选题1.最新研制的磁悬浮列车以600 km/h的速度匀速行驶,一列高铁列车以300 km/h的速度匀速行驶.与高铁列车相比,磁悬浮列车( )A.一定运动更快B.一定运动得更远C.运动时间一定更短D.可能运动更慢2.2020年6月21日下午15:40，某同学观察到太阳出现了如图所示现象，太阳被月亮遮挡住了一部分，您认为下列哪个原理可以最合理解释这一现象( )A.光的反射B.光的直线传播C.光的折射D.无法确定、、、四个一样大小的小孔，打开瓶盖，往瓶中注满3.竖直放置一矿泉水瓶子，并在侧壁钻A B C D水，水将从瓶孔喷出。
水喷出速度最大的是从哪一个小孔喷出的( )A.A孔B.B孔C.C孔D.D孔4.在抗击新冠肺炎的斗争中，医务人员所戴的护目镜上经常起了一层水雾，影响视线。
这些水雾的产生属于下列哪种物理现象( )A.升华B.凝华C.液化D.汽化5.据报道,今年6月,俄罗斯的西伯利亚一些地区气温较往年同期明显升高,积雪提前融化.白色的积雪融化后,地面( )A.对太阳光的反射增多,进一步升高地面附近温度B.对太阳光的反射增多,降低地面附近温度C.对太阳光的反射减少,进一步升高地面附近温度D.对太阳光的反射减少,降低地面附近温度6.今年的十三届全国人大三次会议表决通过了《中华人民共和国民法典》，其中把“高空坠物”纳入了违法行为，使受害者能依法追责。
高空坠物过程中，下坠的物体( )A.动能增大B.动能减小C.势能增大D.势能不变7.炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。
这是因为这瓶水( )A.相当于一个凸透镜，会聚光线B.相当于一个凸透镜，发散光线C.相当于一个凹透镜，会聚光线D.相当于一个凹透镜，发散光线8.“小荷才露尖尖角，早有蜻蜓立上头”。
2020年湖北省荆门市中考物理试题(解析版)
【解析】
【详解】A．风能、水能、太阳能都是一次能源，但电能是二次能源，故A错误；
B．B超主要利用超声波来工作，故B错误；
C．WiFi是通过电磁波来传递信息的，故C错误；
D．半导体的导电性能比导体差，比绝缘体好，有广泛的应用，故D正确。
故选D。
2.下列有关声现象的说法中，正确的是（）
A. 声源振动就可以听到声音
B．跑步时鞋底与地面间的摩擦是有益摩擦，故B正确；
C．新乒乓球是规则几何图形，所以其重心在其几何中心，故C错误；
D．做体操的同学腾空跳起离地后，受到重力和空气阻力，但没受到支持力，故D错误。
故选B。
6.如图甲所示，物体在水平拉力F的作用下由静止沿粗糙水平面向右运动，0~6s内拉力随时间变化的规律如图乙，速度随时间变化的规律如图丙，则在2~4s内，物体克服摩擦力所做的功为（）
【答案】(1).C(2).光路可逆(3).在
【解析】
【详解】(1)[1]蜡烛放置在M处时，物距小于一倍焦距，则此时所成的是虚像，像与物在同一侧，放置在N处时，物距大于二倍焦距，则此时所成的是实像，物与像在凸透镜的两侧，所以C选项正确。
C．声音可以在气体、液体、固体中传播；故C错误；
D．利用隔音墙能在传播过程中减弱噪声；故D错误。
故选B。
3.“新冠肺炎”疫情期间，我们经常使用一种叫“测温枪”的测温仪器，只要把“枪口”对准人的额头或手腕，“枪尾”的显示屏就能用数字直接报告人体的温度，测温枪测温利用的是（）
A. 红外线B. 紫外线C. 红光D. 紫光
故选A。
9.如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）
A.AB段电阻大，电流小
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012中考物理（第10稿）同学你好！答题前请注意阅读以下内容：1.本卷为物理、化学合卷，全卷共8页，共40小题，满分150分，其中物理90分，化学60分，答题时间150分钟。
2.一律在《答题卡》相应位置作答，在试卷上答题视为无效。
3. 可以使用科学计算器。
4. 下面提供部分公式或数据供答题时选用。
请细心、冷静思考，祝你取得优异成绩！物理：二、物理选择题（本题包括6个小题，每小题3分，共18分。
每小题均只有一个选项符合题意。
）7. 当深秋的某天早晨，我们看到了覆盖在树叶、草地上的茫茫白霜（如图3所示）时，这预示着冬季即将来临。
固态的霜是空气中的水蒸气经下列哪一物态变化形成的A. 凝华B. 升华C. 液化D. 汽化8. 下列事例中主要目的是将电能转化成内能的是A. 给手机充电B. 用电饭锅煮饭C.用电风扇吹风D. 摩擦起电9.当我们在山谷中大声呼喊时，往往会重复听到自己的呼喊声，这是由于A. 山谷中有磁场，能将呼喊声录制再播放B.有很多人在模仿我们呼喊C.喊声在山谷中不断反射，经不同时间回到我们耳中D. 山谷中有不同的声音传播介质，使喊声以不同的速度传到我们耳中10.任何事物都有正反两个方面。
对于我们的生活，机械能有利也有弊，有时要主动利用机械能为我们服务，有时却要防止机械能产生负作用。
在图4所列举的事例中，是防止机械能产生负作用的是11.选择优良种子，是农业丰收的基本保证，盐水选种是我国农民常采用的选种方法：将待选的种子放入浓度适当的盐水中后，良种沉入水底，次种则漂浮于水面，很快就能完成选种工作，如图5所示。
但盐水浓度的把握是关键，如果盐水的浓度太低，则可能A.所有种子都漂浮在水面B.所有种子都不受浮力C.只有少量次种漂浮D.良种漂浮，而次种下沉12.如图6所示电路，电源电压为8V并保持不变。
闭合开关s，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由1.6W变成了0.4W，则电压表的示数可能A.由2V变为4VB. 由3V变为6VC. 由3V变为5VD. 由4V变为6V三、物理非选择题（一）填空题（以下各题每空1分，共20分。
）13.陶瓷刀是用纳米材料“氧化锆”加工而成的新型刀具，如图7所示。
它可轻图5次种良种图3A.飞机降落时打开减速伞让飞机尽快停止B.利用撑杆的弹性势能将人弹起C.风力发电，将风能转化成电能D.水利发电，将水的机械能转化成电能图4R0RVP易切割很多较坚硬物品，号称是永远锋利的刀具，这说明该刀具的硬度（选填：“大”或“小”），但它却不能摔打、跌落，否则将会破损、断裂，这说明该刀延展性（选填：“有”或“无”）14.进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛这种对人体有害的化学物质。
这说明甲醛分子在做运动，这种运动会随气温的升高而（选填：“加剧”或“减缓”）。
15.杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为了 ；有时却要使用费力杠杆，那又是为了。
16.小提琴声是通过琴弓与琴弦的摩擦使琴弦振动（如图8所示），琴弦将振动传递给木质的琴码和琴箱，再使琴箱内的空气振动，最终传递到听者耳中的。
这一振动的传递过程说明和都能传声。
17.电磁感应现象是英国物理学家法拉第划时代的重大发现，即在一定的条件下通过磁场可获得电流，这是一个原本存在的自然规律还是发明创造？。
在物理学历史上有许多的发明与发现，请写出一个你所知道的发明的事例：。
18.光导纤维简称光纤，如图9所示。
从图中可看出，光可从任意弯曲的光纤一端传向另一端，似乎光在其中能随意“转弯”，其实这是光在光纤内不断而实现的，利用光纤来传递电磁波信号，使人类迈上信息高速公路，是华裔科学家高锟的重大贡献。
人们能将光和电磁波联系起来，是因为光也是。
19.在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线；绿（蓝）色作为零线；红色则作为线。
给大功率用电器供电的导线，应该选择横截面积较（选填：“大”或“小”）的铜芯导线，目的是为了导线的电阻（选填：“增大”或“减小”）。
当导线或家用电器（如电视机、微波、电脑）着火时，首先应 电源。
20.2011年11月3日凌晨，我国自行研制的太空轨道空间站第一个目标飞行器“天宫一号”与运输飞船“神舟8号”在太空成功对接，合为一体，如模拟图10所示。
开始对接时两个飞行器相距5km ，经过1h8min 的时间完成对接。
对接过程中若以“天宫一号”为参照物，则“神舟8号”的平均飞行速度为m/s （结果保留两位小数）；当对接成功后它们的相对运动速度为m/s 。
21.如图11所示电路中，电源电压保持不变，闭合开关，当滑动变阻器滑片P 位于中点c 时，电压表示数为2V ；当滑片P 位于b 点时，电压表示数为3V ，此时定值电阻R 0的功率为0.3W ，则电源电压为_______V ,定值电阻R 0的阻值为______Ω。
（二）简答题（请简要论述以下各题。
每小题3分，共9分。
） 22.煤，是火力发电的主要能源。
如图12所示是一火力发电厂的外景照片，我省就有很多座这样的火电厂，我们使用的电能就是从这里输送到千家万户的。
请你谈谈这张照片让你产生的联想。
23. 未成年人的道路交通安全已成为全社会高度关注的问题，今年3月28日国务院公布施行了我国《校车安全条例》。
条例中的部分规定如下： 图10 P R 0 RS 图11 图8图9 图12（1）外部容易接触到的部位不得有锐边、尖角、毛刺；（2）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为；（3）校车载人不得超过核定的人数，不得以任何理由超员；（4）校车驾驶人不得在校车载有学生时给车辆加油。
请你任选其中两条，根据所学物理知识阐述制定此规定的理由。
24.在一条东西方向的平直公路上，一辆沿公路行驶的汽车上有水滴落在路面上，路面上部分水滴的印迹如图13所示。
请根据水滴印迹的特点指出该车行驶的方向，并应用所学物理知识加以解释。
(图中虚线为汽车的行驶路线) （三）作图题（每小题2分，共8分。
）25.如图14所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。
要求：灯L 1和L 2并联，开关同时控制两灯,滑动变阻器只控制L 1的亮度，导线不能交叉。
26.如图15所示，虚线表示氢原子核外电子的运动轨道。
请在此图上完成氢原子的核式结构模型示意图。
要求：标明原子核、电子的电性。
27.如图16所示，木块A 与平板小车一起在水平桌面上向左匀速运动,当小车受外力作用突然减速时，木块随即在小车的平板上滑行。
请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图。
28.小光用放大镜观察远处一面旗帜，他看到了旗帜在镜中成如图17所示的像。
请在答题卡的虚线框中画出此时那面旗帜的实际画面。
要求：画出大致轮廓即可。
（四）实验与科学探究题（第29题6分，第30题7分，第31题8分，共21分。
）温馨提示:以下试题文字叙述较长，请耐心、仔细审读，相信你能答好题！29.为了用电流表、电压表测定值电阻R x 的阻值，实验小组设计了如图18甲所示的电路。
请你回答下列问题： （1）连接电路时，开关应处于_______状态，滑动变阻器的滑片应位于________端。
（2）实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图18乙所示，则此时电阻的测量值R x =________Ω。
（3）滑动变阻器在实验中的作用是： ①_______________________________。
②。
东 西图13图14 图15 A图甲A V a b R S p 图18 乙 0.63315V 51015图1730. 为了验证光的反射定律，海若同学准备了一块平面镜、一块画有法线ON 的平整硬纸板、直尺、量角器及铅笔。
（1）这个实验还需要的一个重要器材是：。
（2）海若按如图19所示方式开始实验，纸板上显示出了两条光线，她想把这两条光线的传播路径保留在纸板上以便研究，请你为她设计一个简便的方法：。
（3）改变入射角，继续保留光的传播路径，最后纸板上留下了很多条光路，无法区分哪条反射光线与哪条入射光线对应，为了避免这一问题出现，实验时应该怎样做呢？。
（4）如果纸板与平面镜不垂直，入射光沿纸板照射后将会出现的现象是：。
（5）海若将一缺角的纸板按如图20所示方式放置，让光沿直线AO 入射，接着她以ON 为轴旋转缺角纸板，发现无论缺角纸板旋转到哪个角度，反射光都只出现在入射光所在的纸板上，在缺角纸板上没有显示出反射光。
这一现象说明了：。
31.小春发现高速公路常有如图21所示的限速警告标志，他问爸爸：为什么在相同的道路上行驶的汽车却会有不同的最高时速限制呢？爸爸告诉他：大车质量大，惯性大，如果速度太快的话，遇紧急情况时不能及时停下来，极易造成交通事故。
小春想：这就是说在相同情况下大车要停下来所用的距离比小车要长？为此，他设计了如图22所示的装置及以下探究方案：①让一辆小车从光滑斜面上某位置由静止滑下，测出它在水平面运动的距离s 1； ②给小在水平面运动的距离s 2； ③再继续增加钩码数量，重复步骤②④比较各次水平运动距离s 的大小，归纳出结论对于上述探究方案，请你作答：（1）给小车添加钩码的目的是：。
（2）让小车从同一高度下滑的目的是：。
（3）小车在水平面上运动的过程中机械能转化成了能。
（4）假设各次小车在水平面上运动时所受的摩擦力均相同，则s 2s 1（选填：“＞”、“=”或 “＜”），原因是：。
（5）请你对小春的实验方案是否合理做简要评价：。
（五）综合应用题（第32题6分，第33题8分，共14分。
请写出必要的物理公式、分析说明，若只写计算结果，将不能得分。
）32．在如图23所示的电路中，电源电压保持不变，R 0是阻值为10图19图20N O A纸板平面镜缺角纸板s 图22 小车100 大车 80 P a b1 S R 0Ω的定值电阻，小灯泡L 上标有“6V 3W ”字样，不考虑温度对灯丝电阻的影响。
（1）求小灯泡灯丝的电阻；（2）当开关S 接1，滑动变阻器的滑片P 位于a 端时，定值电阻R 0消耗的电功率为8.1W 。
求电源电压。
（3）当开关S 接2，移动滑动变阻器滑片P 在某一位置时，灯消耗的电功率为1.08W 。
求此时滑动变阻器连入电路的阻值。
33.一重力G =2.5×10-3N 的雨滴从高空由静止开始竖直落下（不计横向风的影响），设雨滴下落过程中受到的空气阻力F 阻与下落速度的平方（v 2）成正比，关系为F 阻=k v 2,其中k 为常数，且k=1×10-4N·s 2/m 2。
