机械设计复习题答案
机械设计基础复习题以及答案
机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。
2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。
3、联轴器和离合器可联接两轴，使其一同回转。
机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。
4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。
5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。
6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。
7、机械零件由于某种原因丧失正常工作能力称为失效。
8、带传动的失效形式主要有带的疲劳破坏和打滑。
9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。
10、滚子链为避免采用过渡链节，应尽量采用偶数链节。
11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。
12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。
13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。
15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。
16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。
17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。
18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。
19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。
20、按用途的不同，链传动分为传动链、起重链和牵引链。
21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。
22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。
机械设计复习题(附答案)
一、是非题(用“√”表示正确，“×”表示错误，填在题末的括号中)。
1、受静载荷作用的零件只能产生静应力，受变载荷作用的零件才能产生变应力。
（×）2、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。
（√）3、为了使V带的工作侧面能与V带轮轮槽的工作侧面紧紧贴合，因为V带的剖面楔角为40º，因而V带轮轮槽角也相应为40º 。
（×）4、为了避免带打滑，可将带轮上与带接触的表面加工得粗糙些以增大摩擦。
（×）5、对轮齿沿齿宽作适当的修形（鼓形齿），可以大大改善载荷沿接触线分布不均匀的现象。
（√）6、齿面点蚀是润滑良好的软齿面闭式齿轮传动常见的失效形式。
（√）7、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进行强度计算。
（×）8、与齿轮传动的变位方法相类似，不仅可以对蜗杆进行变位加工，而且也可以对蜗轮进行变位加工。
（×）9、在V带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（Х）10、某45钢轴的刚度不足，可以采取改用40Cr合金钢措施来提高其刚度。
（×）11、滚动轴承的基本额定寿命是指一组轴承中10%的轴承发生疲劳破坏，而90%的轴承不发生疲劳破坏前的转数（以106为单位）或工作小时数。
（√）12、断裂和塑性变形、过大的弹性变形、工作表面的过度磨损或损伤、发生强烈的振动、联接的松弛、摩擦传动的打滑等都是零件的失效形式。
（√）13、用于紧固联接的螺纹不仅自锁性要好，而且传动的效率也要高。
（×）14、受交变横向载荷作用的普通螺栓组联接，在正常工作时螺栓杆所受到的拉力不变。
（√）蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。
（Х）15、对于受转矩作用的普通螺栓组联接，各螺栓杆将受到不等的剪力作用，且其剪力的大小与螺栓杆轴线到螺栓组联接的转动中心之距离成正比。

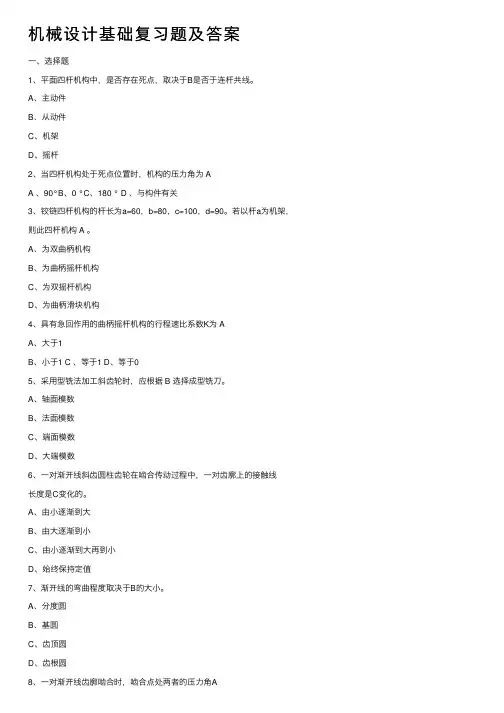

机械设计基础复习题及答案
机械设计基础复习题及答案⼀、选择题1、平⾯四杆机构中，是否存在死点，取决于B是否于连杆共线。
A、主动件B、从动件C、机架D、摇杆2、当四杆机构处于死点位置时，机构的压⼒⾓为 AA 、90°B、0 °C、180 ° D 、与构件有关3、铰链四杆机构的杆长为a=60，b=80，c=100，d=90。
若以杆a为机架，则此四杆机构 A 。
A、为双曲柄机构B、为曲柄摇杆机构C、为双摇杆机构D、为曲柄滑块机构4、具有急回作⽤的曲柄摇杆机构的⾏程速⽐系数K为 AA、⼤于1B、⼩于1 C 、等于1 D、等于05、采⽤型铣法加⼯斜齿轮时，应根据 B 选择成型铣⼑。
A、轴⾯模数B、法⾯模数C、端⾯模数D、⼤端模数6、⼀对渐开线斜齿圆柱齿轮在啮合传动过程中，⼀对齿廓上的接触线长度是C变化的。
A、由⼩逐渐到⼤B、由⼤逐渐到⼩C、由⼩逐渐到⼤再到⼩D、始终保持定值7、渐开线的弯曲程度取决于B的⼤⼩。
A、分度圆B、基圆C、齿顶圆A、⼀定相等B、⼀定不相等C、与齿轮传动⽐有关D、与基圆半径有关9、⼀对相互啮合的渐开线减速齿轮传动，⼩齿轮齿⾯硬度>350HBS，⼤齿轮齿⾯硬度<350HBS，在传递动⼒时__ B _____。
A、⼩齿轮齿⾯最⼤接触应⼒较⼤B、两齿轮齿⾯最⼤接触应⼒相等C、⼤齿轮齿⾯最⼤接触应⼒较⼤D、接触应⼒与齿数、材料有关，不⼀定哪个⼤10、⼀对渐开线直齿圆柱齿轮正确啮合的条件是B。
A、齿轮的模数和齿距分别相等B、两齿轮的模数和压⼒⾓分别相等C、两齿轮的基圆相等D、两齿轮的齿厚和齿槽宽分别相等11、对于开式齿轮传动，在⼯程设计中，⼀般（D ）A、按接触强度设计齿轮尺⼨，在验算弯曲强度B、只需按接触强度设计C、按弯曲强度设计齿轮尺⼨，在验算接触强度D、只需按弯曲强度设计12、渐开线直齿圆柱标准齿轮是指___ C _ _ 的齿轮。
A 、分度圆上模数和压⼒⾓；B、节圆等于分度圆；C、分度圆上齿厚等于齿槽宽，⽽且模数、压⼒⾓以及齿顶⾼系数、顶隙系数均为标准值。
机械设计复习题及答案
机械设计习题及答案第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
第二章2-1 (3) 2-2 (4) 2-3 (2) 2-4 (2) 2-5 (2)第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。
(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3)在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。
其中有_____是专用零件。
(1) 3种 (2) 4种 (3) 5种(4)6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。
(1) 一个(2) 两个(3) 三个(4) 四个2-4 零件的工作安全系数为____。
(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点(2) 疲劳极限 (3) 强度极限(4) 弹性极限机械零件的强度二．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
(1) 增高 (2) 不变 (3)降低3-2 零件的形状，尺寸，结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。
(1) 较高 (2) 较低 (3)相同3-3 零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。
(1) 增高 (2) 降低 (3) 不变 (4) 增高或降低视处理方法而定三．分析与思考题3-1 图示各零件均受静载荷作用，试判断零件上A点的应力是静应力还是变应力；并确定应力比r的大小或范围。
机械设计复习题及答案
29 蜗杆的法面模数和蜗轮的端面模数相等，且都为标准值。 (错 )
30 在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。(对)
三、填空题
1. 一般（ 球 ）轴承的价格低于滚子轴承。
2. 设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施 是（ 加大基圆半径）或（ 、减小滚子半径）。
A 承载能力大 B 对中性好、导向好
C 成本高 D 能承受轴向分力
4. 通常情况下，普通平键的失效形式为（ D ） P250
A 点蚀破坏 B剪切破坏 C 接触破坏 D 挤压破坏
5. 铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时，则机构中（ B ）。 P23
A b1>b2B b1=b2C b1
41. 与齿轮传动相比，链传动的优点是（ C ）。 P115、130
A 传动效率高B 承载能力大C 主、从动轴的中心距大
42. 直齿圆柱齿轮有下列参数：（1）模数 ；（2）压力角 ；（3）齿数 ；（4）齿顶高系数 （5）顶隙系数 。有几个已标准化？（ C ） P139
17. 下列机构：1)对心曲柄滑块机构，2)偏置曲柄滑块机构，3) 平行双曲柄机构，4)曲柄摆动导杆机构，5)曲柄摇杆机构。当原动件均为曲柄时，上述多少个机构有急回特性？( B ) P27
A 2个 B 3个 C 4个 D 5个
18. 影响螺栓联接许用应力的因素为：（ D ） P80
35. 三角形螺纹的牙形角α＝60°，适用于联接。（正确 ）
36. 如斜齿圆柱齿轮A与直齿锥齿轮B的齿数相等，且齿轮的螺旋角β与锥齿轮分度圆锥角δ也相等，则它们的当量齿数ZVA＞ZVB。（错误 ）
机械设计复习题答案
K (σ + σ )ca第三章机械零件的疲劳强度设计3－39 试推导出 σmin ＝常数或 σm ＝常数时安全系数的计算公式，并比较 r ＝常数和上述两种情况下安全系数计算公式的区别（可代入一些具体数字进行比较）3－65 一钢制零件，工作应力为：σmax =250MP a ，σmin =－50MP a 。
零件的疲劳强度综合 影 响 系 数 K σ=1.35 ， 材 料 的 力 学 性 能 为 σb =630MP a ， σs =455MP a ， σ-1=285MP a ， σ0=510MP a 。
若 许 用 安 全 系 数 对 变 应 力 取 [S σ]=1.3、对静应力取[S σ]＇=1.5，并按无限寿命 考虑，试分别用解析法和图解法校核该零件的安全系数。
（σa =150MP a ，σm =100MP a ，ψσ=0.1176） 第一种情况：r=CS =caσ-1K σ + ϕ σσ a σm= 1.33 >[S σ]安全第二种情况：σm =CS = σ -1 + ( K σ - ϕσ )σm = 1.21 <[S ]σ σam不安全第三种情况：σmin =CS = ca 2σ + ( K - ϕ )σ-1 σ σ min ( K + ϕ )(2σ + σ σ σ a min)= 1.39安全第四章摩擦、磨损及润滑概述二、分析与思考题1 按照摩擦机理分，磨损有哪几种基本类型？它们各有什么主要特点？2 机械零件的磨损过程分为哪三个阶段？在设计使用时，在设计或使用机器时如何要 求以延长零件的寿命？3 获得流体动力润滑的必要条件是什么？4 润滑剂的作用是什么？常用润滑剂有哪几种？l 2第五章 螺纹联接和螺旋传动三、计算题1、 如图示高压容器螺纹联接 的 a ）、b ）、c ）三种方案，问哪 种比较合理？并说明其它方案为什么不合理。
解答：图（b ）比较合理。
图(a)螺纹联接布置太少，两螺纹间矩太大，对于高压熔器很难保证密封性要求；图(c)螺纹联接太多，两螺纹间矩太小，不够扳手的活动空间，没法拧紧和放松。
《机械设计》考试复习题(2022)(答案)
《机械设计》考试复习题(2022)(答案)好东西一、填空题：1零件强度计算中的许用安全系数是用来考虑。
2一个零件的磨损大致可以分为磨损、磨损、磨损三个阶段，在设计和使用时，应力求、、。
3在变应力工况下，机械零件的损坏将是，这种损坏的断面包括。
4螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为，拧紧螺母时效率公式为。
5用四个铰制孔螺栓联接两个半凸缘联轴器，螺栓均布在直径为20㎜的圆周上，轴上转矩为100N·m，每个螺栓受的横向力为N。
6仅承受预紧力的紧螺栓联接强度计算时，螺栓的危险截面上有和载荷联合作用。
因此，在截面上有应力和应力。
7螺纹联接常用的防松原理有，，。
其对应的防松装置有，，。
8当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔的位置，在强度校核时只按个键计算。
9平键联接的主要失效形式有：工作面（静联接），工作面（动联接），个别情况下会出现键的剪断。
10选择普通平键时，键的截面尺寸（b某h）是根据查标准来确定；普通平键的工作面是。
11带传动中，打滑是指，多发生在轮上。
刚开始打滑时紧边拉力F1与松边拉力F2的关系为。
12带传动与齿轮传动一起作减速工作时，宜将带传动布置在齿轮传动之；当带传动中心距水平布置时，宜将松边安置在方。
带传动一周过程中，带所受应力的大小要发生次变化，其中以应力变化最大，而应力不变化。
13带传动中，用方法可以使小带轮包角加大。
14链传动中，即使主动链轮的角速度ω1=常数，也只有当时，从动轮的角速度ω2和传动比才能得到恒定值。
15开式链传动的主要失效形式是。
16链传动工作时，其转速越高，其运动不均匀性越，故链传动多用于速传动。
17链传动中，小链轮的齿数越多时，则传动平稳性越。
18链传动的传动比不变，传动比是变化的。
1９齿轮传动强度设计中，σＨ是应力，［σ］Ｈ是应力，σＦ是应力，［σ］Ｆ是应力。
20在圆柱齿轮传动中，齿轮直径不变而减小模数m,对轮齿的弯曲强度、接触强度及传动的工作平稳性的影响分别为，，。
机械设计复习题及答案
机械设计复习题及答案(一)连接。
1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。
2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。
3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。
6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。
7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。
8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。
9.4种螺纹连接的特点与适用场合。
螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。
避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。
11.螺纹的公称尺寸是哪个?。
外螺纹的大径(二)传动。
1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。
2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。
应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。
4.设计链传动时，链节数最好取偶数。
奇数。
过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。
6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。
7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。
8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。
但齿根弯曲应力σF1≠σF2。
9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。
10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计复习题答案 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】2012年机械设计自学考试备考试题第二章一、选择填空：1．如果危险截面上的应力超过零件的强度极限，则发生的失效形式为。
CA. 表面破坏B. 残余变形C. 整体断裂D. 功能失效2．零件设计时，限制零件中的应力不超过允许的限度的设计准则称为。
AA. 强度准则B. 刚度准则C. 寿命准则D. 振动稳定性准则3．按照机器的组成原理，变速箱是汽车的。
BA. 原动机B. 传动部分C. 执行部分D. 控制系统4.为了防止零件发生破坏，应采用的设计准则是。
DA.刚度准则B.寿命准则C.振动稳定性准则D. 强度准则二、填空题：1.传动件包括带传动、链传动、摩擦轮传动、蜗杆传动和_________。
齿轮传动2.驱动机器完成预定功能的部分称为________。
原动机3.金属材料尤其是钢铁使用最广；在机械产品中钢铁材料占_____。
90%以上4.描述材料的疲劳特性可用最大应力、应力循环次数和______。
应力比（或循环特性）5.机械零件制造中使用最广的金属材料是_________。
钢铁6.机器的基本组成部分为原动机部分、传动部分和。
执行部分7.按照机器的组成原理，发动机是汽车的。
原动机部分8.如果作用于零件上的应力超过材料的屈服极限，则零件将发生。
塑性变形9. 一部机器的质量基本上取决于________________。
设计阶段10.机器的设计阶段是决定机器质量的________________。
关键第三章一、选择填空：1.零件表面经淬火、渗氮、喷丸、滚子碾压等处理后，其疲劳强度______。
BA.降低B.提高C. 不变D. 提高或降低视处理方法而定2.应力的循环特性(应力比)常用“r ”表示，其值为________。
D A.σσa m B.a m σσ C.σσmax min D.σσmin max3.变应力的应力幅值a σ为________。
A A. 2minmax σσ- B. 2minmax σσ+ C. 2maxσ D.min max σσ-4.对称循环应力，其循环特性“r ”值是________。
D0.5 . 05.下列四种叙述中正确的是______。
DA ．变应力只能由变载荷产生 B.静载荷不能产生变应力C.变应力是由静载荷产生D.变应力是由变载荷产生，也可能由静载荷产生6.零件的截面形状一定，如绝对尺寸增大，疲劳强度将随之______。
BA. 提高B. 降低C. 不变D. 不一定二、填空题：1.机械零件的疲劳极限与材料的疲劳极限的比值称为 。
.综合影响系数2.应力循环特性系数r=0的应力称为________________。
脉动循环3变应力中应力比（循环特性）r=-1的应力称为_________。
对称循环4.零件的截面形状一定，如绝对尺寸增大，疲劳强度将随之______。
降低5.对称循环变应力的应力比等于。
r=-16.零件疲劳强度极限的综合影响系数包括零件的有效应力集中系数、尺寸系数、强化系数和______。
表面质量系数7. 滑动摩擦分为干摩擦、流体摩擦、混合摩擦和_______。
边界摩擦四、简答题：1.试解释零件的疲劳极限低于材料试件的疲劳极限的原因：由于结构上有应力集中、尺寸往往大于材料试件、表面质量与试件不同，所以使得零件的疲劳强度一般低于试件的疲劳强度第四章一、选择填空：1.两摩擦面间被一层油膜隔开，能够部分避免金属直接接触的摩擦称为______。
CA.液体摩擦B.干摩擦C.边界摩擦D.混合摩擦2.两摩擦表面被一层液体隔开，摩擦性质取决于液体内部分子间粘性阻力的摩擦状态称为______。
AA.液体摩擦B.干摩擦C.混合摩擦D.边界摩擦3.两摩擦面间无任何润滑剂或保护膜的纯金属接触时的摩擦称为______。
BA.液体摩擦B.干摩擦C.边界摩擦D.混合摩擦二、填空题：1.由于摩擦表面材料微体积在重复变形时疲劳破坏而引起的机械磨损称为__。
疲劳磨损2.摩擦表面被流体膜隔开，摩擦性质取决于内部分子积案粘性阻力的摩擦称为。
边界摩擦3.根据位移形式不同，动摩擦分为滑动摩擦和________________。
滚动摩擦5.液体摩擦：P49L20第五章一、选择填空：1 .在用于传动的几种螺纹中，矩形螺纹的主要优点是______。
CA.自锁性能好B. 强度较高C.传动效率高D. 制造方便2.用于联接的螺纹牙型为三角形，这是因为三角形螺纹 ______。
AA.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差3.当两个被联接件不宜制成通孔，且需要经常拆卸通常采用______。
CA.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接4.当采用铰制孔用螺栓联接承受横向载荷时，螺栓杆受到作用______。
CA.弯曲和挤压B.拉伸和剪切C.剪切和挤压D.扭转和弯曲5.螺纹副中一个零件相对于另一个转过一圈时，它们沿轴线方向相对移动的距离是______。
AA.线数⨯螺距B.一个螺距C.线数⨯导程D.导程/线数6.用于螺纹危险截面计算的直径是______。
BA.螺纹的外径B.螺纹的内径C.螺纹的中径D.不确定7.普通螺纹的公称直径为。
AA. 大径B. 小径C. 不确定D. 中径8.螺纹的牙型角为α、升角为ψ、当量摩擦角为v，则螺纹副的自锁条件为_______。
CA.ψ≤B.≤vC.ψ≤vD.v≤ψ9.普通螺纹轴截面的牙型为。
CA. 矩形B. 梯形C. 三角形D. 圆形10.普通螺栓联接中的松螺栓联接和紧螺栓联接之间的主要区别是，松螺栓联接的螺纹部分不承受______。
BA.拉伸作用B.扭转作用C.剪切作用D.弯曲作用二、填空题：1.在常用的螺纹牙型中，矩形螺纹用于传动是因为___________。
传动效率高2.常用的螺纹牙型中，传动效率最高的是_________。
矩形螺纹3.普通螺纹的轴截面牙型为______。
三角形4.螺栓连接时，采用悬置螺母的目的是________。
改善螺纹牙齿上载荷分布不均程度5.三角螺纹一般用于。
联接6.沿两根以上的等距螺旋线形成的螺纹称为。
双线螺纹7.常用的螺纹牙型中，自锁性最好的是。
三角形8.受轴向变载荷的紧螺栓联接中，降低螺栓的刚度可使螺纹连接的强度得到。
提高9.梯形螺纹主要用于________________。
传动四、简答题：1.螺纹连接预紧的目的是什么：P68L72. 简述螺纹联接的基本类型、适用场合。
螺栓联接,用于被联接件上开有通孔的场合；螺钉联接,用于被联接件上不能开有通孔且不需经常拆卸的场合, 双头螺柱联接,用于被联接件上不能开有通孔需经常拆卸的场合,紧定螺钉联接,用于固定两个零件的相对位置,传递不大的载荷。
3.螺纹连接的常用防松措施有哪些p70表5-34.螺纹联接为什么要防松防松的根本问题是什么因为在冲击、振动或变载荷作用下，以及在高温或温度变化较大的情况下，联接都会发生松脱。
一旦松脱会影响机器正常工作甚至造成严重事故。
防松的根本是防止螺纹副在受载时发生相对转动。
5.说明降低应力幅提高螺栓联接疲劳强度的方法和具体措施。
方法一是降低螺栓刚度，具体措施有适当增加螺栓的长度，或采用腰杆状螺栓和空心螺栓；方法二是增加被联接件的刚度，具体措施有不用垫片或用刚度较大的垫片。
6.螺旋副自锁条件是什么哪种螺纹牙型自锁性最好为什么自锁条件为.螺旋线升角小于等于当量摩擦角，即 ≤v；三角螺纹自锁性最好，原因是其牙侧角最大。
五、综合应用：1．一个托架1用三个铰制孔用螺栓与机架2相连接。
已知：螺栓材料许用剪切应力[]a MP 100=τ，横向载荷N F R 900=，mm L 300=，mm a 100=。
确定受力最大螺栓及所受剪力?max =F ，判断布置形式是否合理；并按剪切强度确定所需螺栓剪切面的最小直径?0=d解：1）将R F 平移至螺栓组中心，附加扭矩mm N T ⋅⨯=5107.2在R F 作用下每个螺栓所受剪力为N Z F F R F 3003900=== 在T 作用下两侧螺栓所受剪力为N a T F T 13501002107.225=⨯⨯== 右侧螺栓受力最大，N F F F T F 1650max =+=，布置形式不合理。
2)受剪切面最小直径[]mm F d 6.41401650044max 0=⨯⨯=≥πτπ 2.图示一铸铁吊架用两只普通螺栓固定在梁上。
吊架承受的载荷F Q ＝100000N ，螺栓材料许用应力[σ]=100MPa ，取残余预紧力为工作拉力的倍，试确定螺栓所需最小直径。
解：1）单个螺栓受工作拉力N Z F F Q500002100000=== 2）残余预紧力N F F 20000500004.04.01=⨯==3) 单个螺栓受总拉力N F F F 70000500002000012=+=+=4) 所需螺栓最小直径[]mm F d 341007000042.521=⨯⨯=≥πσπ 3. （本题10分）如图所示的螺栓组联接（凸缘联轴器）。
4个普通螺栓均匀的分布在mm D 200=的圆周上，传递的转矩mm N T ⋅⨯=5108。
螺栓材料许用拉应力为[]a MP 160=σ，被联接件表面的摩擦因数15.0=f ，联接的可靠性系数2.1=s K ，确定安装时所需预紧力及所需的螺栓的最小直径?1=d解：1）每个螺栓所受的的预紧力2）所需的螺栓的最小直径4．图示紧螺栓连接，已知横向载荷R=36000N ，接合面i =1，摩擦系数f=，联接的可靠性系数2.1=s K ，螺栓数量z =4，螺栓材料许用应力[]2/100mm N =σ,试计算所需螺栓直径d 1=（10分）解：1）每个螺栓所受的的预紧力2）所需的螺栓的最小直径5．（10分）图示紧螺栓连接，采用两个M16（d 1=13.835mm ）普通螺栓，已知摩擦系数f=，防滑系数2.1=s K ，螺栓材料许用应力[]2/100mm N =σ,试计算连接所能传递的横向载荷R=解：1）预紧力的最大值[]N d F 115583.14100835.1314.33.142210=⨯⨯⨯=⨯≤σπ2）所能传递横向载荷的最大值6．（10分）图示轴承盖用4个螺钉固定于铸铁箱体上，已知作用于轴承盖上的力F Q ＝，螺钉材料许用应力[]2/80mm N =σ，取残余预紧力为工作拉力的倍，求螺栓所需最小直径。
解：1）每个螺栓所受轴向工作载荷 kN F F Q6.244.104=== 2）每个螺栓总拉力 kN F F F F 64.36.24.14.112=⨯==+=3）所需螺栓直径 []mm F d 68.88014.31064.33.143.14321=⨯⨯⨯⨯=⨯≥σπ7．（12分）气缸盖联接结构如图所示，气缸内径D =250mm ，为保证气密性要求采用12个M18的螺栓，螺纹小径15.294mm ，许用拉应力[]σ=120MPa ，取残余预紧力为工作拉力的倍，求气缸所能承受的最大压强。
