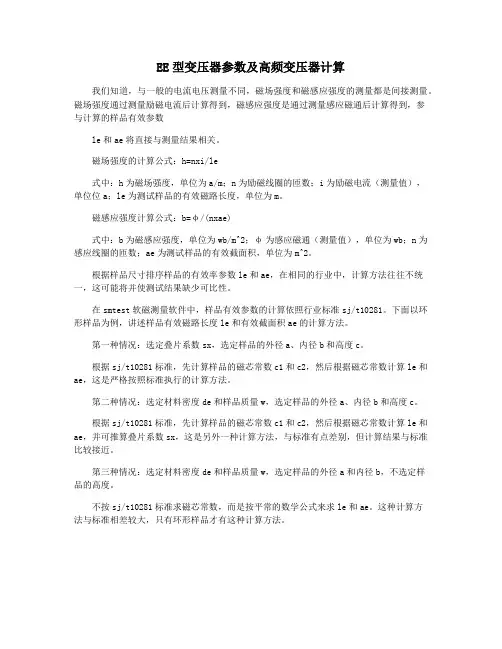

EE型变压器参数及高频变压器计算
EE型变压器参数及高频变压器计算
EE型变压器参数及高频变压器计算我们知道，与一般的电流电压测量不同，磁场强度和磁感应强度的测量都是间接测量。
磁场强度通过测量励磁电流后计算得到，磁感应强度是通过测量感应磁通后计算得到，参与计算的样品有效参数le和ae将直接与测量结果相关。
磁场强度的计算公式：h=nxi/le式中：h为磁场强度，单位为a/m；n为励磁线圈的匝数；i为励磁电流（测量值），单位位a；le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：b=φ/(nxae)式中：b为磁感应强度，单位为wb/m^2；φ为感应磁通（测量值），单位为wb；n为感应线圈的匝数；ae为测试样品的有效截面积，单位为m^2。
根据样品尺寸排序样品的有效率参数le和ae，在相同的行业中，计算方法往往不统一，这可能将并使测试结果缺少可比性。
在smtest软磁测量软件中，样品有效参数的计算依照行业标准sj/t10281。
下面以环形样品为例，讲述样品有效磁路长度le和有效截面积ae的计算方法。
第一种情况：选定叠片系数sx，选定样品的外径a、内径b和高度c。
根据sj/t10281标准，先计算样品的磁芯常数c1和c2，然后根据磁芯常数计算le和ae，这是严格按照标准执行的计算方法。
第二种情况：选定材料密度de和样品质量w，选定样品的外径a、内径b和高度c。
根据sj/t10281标准，先计算样品的磁芯常数c1和c2，然后根据磁芯常数计算le和ae，并可推算叠片系数sx，这是另外一种计算方法，与标准有点差别，但计算结果与标准比较接近。
第三种情况：选定材料密度de和样品质量w，选定样品的外径a和内径b，不选定样品的高度。
不按sj/t10281标准求磁芯常数，而是按平常的数学公式来求le和ae。
这种计算方法与标准相差较大，只有环形样品才有这种计算方法。
各种开关电源变压器各种高频变压器参数EEEEEEEIEI等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。
2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。
Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。
由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。
3电感量、AL系数和磁导率在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。
各种开关电源变压器各种高频变压器参数EE16EE19EE55EI60EI50等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数型号I A [ BALPQ型磁芯规格及参数EE型磁芯规格及参数EC EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗(如大型叠片式或大型切割磁芯)时，矩形波损耗是正弦波损耗的1/2~2/3 。
D.Y.Chen 提供的参考资料解释了这种现象。
般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz 、用17# 美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A 和30A 输出的电源，必须采用多股绞线或利兹(Litz) 线绕制线圈，不能使用粗的单股导线。
2 Q 值曲线所有磁性材料制造厂商公布的Q 值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q 值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q 值曲线是标准的。
Q 值曲线是在典型值为 5 高斯或更低的低交流(AC)激励电平下测量得出的。

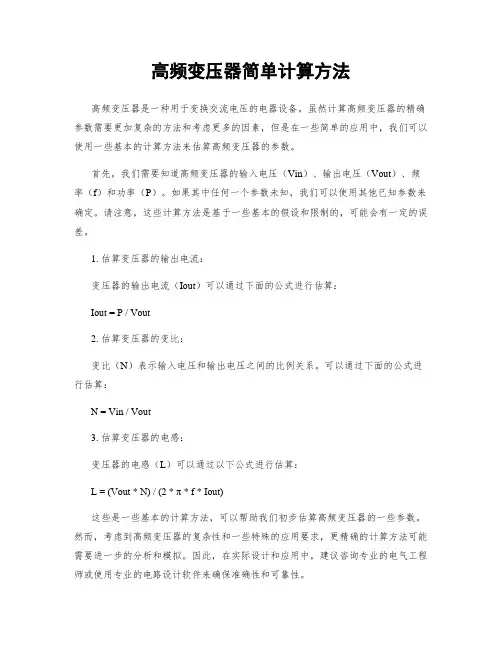

高频变压器简单计算方法
高频变压器简单计算方法
高频变压器是一种用于变换交流电压的电器设备。
虽然计算高频变压器的精确参数需要更加复杂的方法和考虑更多的因素，但是在一些简单的应用中，我们可以使用一些基本的计算方法来估算高频变压器的参数。
首先，我们需要知道高频变压器的输入电压（Vin）、输出电压（Vout）、频率（f）和功率（P）。
如果其中任何一个参数未知，我们可以使用其他已知参数来确定。
请注意，这些计算方法是基于一些基本的假设和限制的，可能会有一定的误差。
1. 估算变压器的输出电流：
变压器的输出电流（Iout）可以通过下面的公式进行估算：
Iout = P / Vout
2. 估算变压器的变比：
变比（N）表示输入电压和输出电压之间的比例关系。
可以通过下面的公式进行估算：
N = Vin / Vout
3. 估算变压器的电感：
变压器的电感（L）可以通过以下公式进行估算：
L = (Vout * N) / (2 * π * f * Iout)
这些是一些基本的计算方法，可以帮助我们初步估算高频变压器的一些参数。
然而，考虑到高频变压器的复杂性和一些特殊的应用要求，更精确的计算方法可能需要进一步的分析和模拟。
因此，在实际设计和应用中，建议咨询专业的电气工程师或使用专业的电路设计软件来确保准确性和可靠性。
请记住，电气设备涉及到高压和高电流，操作时务必小心谨慎，并遵循相应的安全规定。
如何计算高频变压器参数
如何计算高频变压器参数高频变压器是一种用于转换电能的电子设备，它对输入电压进行调整和转换，以产生所需的输出电压。
了解和计算高频变压器的参数对设计和使用变压器至关重要。
以下是计算高频变压器参数的方法：1.额定功率和电流：首先确定所需的额定输出功率和电流。
额定功率指的是变压器所能提供的最大输出功率，而额定电流指的是变压器能够承受的最大电流。
2.额定电压比：确定输入电压和输出电压之间的额定电压比。
额定电压比是变压器输入和输出电压之间的比值。
根据所需的输出电压和输入电压来计算额定电压比。
3.磁感应强度和磁通密度：磁感应强度是磁场的强度，通过变压器的铁芯。
磁感应强度的大小取决于所需的输出功率和频率，以及变压器的尺寸和材料。
磁通密度是磁通通过单位面积的量度，计算方法为B=Φ/A，其中B为磁通密度，Φ为磁通量，A为磁路截面积。
4.磁路长度和磁路截面积：磁路长度是磁通从变压器的输入端流向输出端所需的路径长度。
磁路截面积是铁芯截面的面积。
根据所需的输出功率和输入电流，以及变压器的尺寸和材料来计算磁路长度和磁路截面积。
5.匝数比：根据额定电压比和磁路截面积来计算变压器的匝数比。
匝数比指的是输入线圈和输出线圈之间的匝数比。
匝数比的大小取决于所需的额定电压比和变压器的磁路截面积。
6.铜线直径和电流密度：铜线直径是变压器线圈所用的铜线的直径。
电流密度是单位截面积内所流经的电流量。
根据所需的额定电流和铜线的电阻来计算铜线直径和电流密度。
7.线圈绕制数和线圈厚度：根据变压器的匝数比和线圈长度来计算输入线圈和输出线圈的绕制数。
线圈厚度是线圈绕制的厚度。
根据所需的输出功率和变压器的尺寸来计算线圈绕制数和线圈厚度。
高频变压器参数计算方法
高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴ Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2 ⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用VRRM=100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM* k / 2) ⑾N1 ----- 初级匝数 VIN(max)------ 最大输入电压 k ----- 安全系数 N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿Vin(max)----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
EE40高频变压器
EE40高频变压器一.EE40高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EE40-1立式Ⅰ42.029.038.58 5.08 5.022.5Φ0.8 EE40-2立式Ⅰ42.029.038.56 5.06 5.022.5Φ0.8 EE40-3卧式Ⅱ41.536.027.57 5.07 5.025.8Φ0.8 EE40-4卧式Ⅱ41.536.032.56 5.06 5.027.0Φ0.8以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EE40高频变压器。
二.EE40高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：50 to 800 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三.EE40高频变压器的特点EE40高频变压器具有绕制方便，价格适中，可靠性高的特点。
EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。
广泛应用于电源转换和线路滤波。
体积由小到大，满足各种应用电路的需求。
如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四.EE40高频变压器的应用EE40高频变压器常应用于逆变电源变压器、DC-DC转换器、开关电源主功率变压器、车载逆变器电源变压器、谐振电感等。
五.EE40高频变压器价格EE40高频变压器的价格区间一般在3.8 -6.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品PQ2625变压器UU9.8共模电感EE4220变压器EE19高频变压器ER40高频变压器PQ5050变压器EE65高频变压扼流圈450uH。
高频变压器参数计算
高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S⑴Ф----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：EL =⊿Ф / ⊿t * N⑷EL = ⊿i / ⊿t * L⑸⊿Ф----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S可得下式:N = ⊿i * L / ( B * S )⑹且由⑸式直接变形可得：⊿i = EL * ⊿t / L⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：QL = 1/2 * I2 * L⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D))⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压：200--- 340 V输出直流电压：23.5V输出电流： 2.5A * 2输出总功率：117.5W2．确定初次级匝数比：次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2)⑾N1 ----- 初级匝数VIN(max) ------ 最大输入电压k ----- 安全系数N2 ----- 次级匝数Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌7.63．计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1⑿Vin(max) ----- 输入电压最大值Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd)⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们知道，与一般的电流电压测量不同，磁场强度和磁感应强度的测量都是间接测量。
磁场强度通过测量励磁电流后计算得到，磁感应强度是通过测量感应磁通后计算得到，参与计算的样品有效参数Le和Ae将直接与测量结果相关。
磁场强度的计算公式：H = N xI / Le
式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：B = Φ / (N xAe)
式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。
根据样品尺寸计算样品的有效参数Le和Ae，在不同的行业中，计算方法往往不统一，这可能使测试结果缺乏可比性。
在SMTest软磁测量软件中，样品有效参数的计算依照行业标准SJ/T10281。
下面以环形样品为例，讲述样品有效磁路长度Le和有效截面积Ae的计算方法。
第一种情况：指定叠片系数Sx，指定样品的外径A、内径B和高度C。
根据SJ/T10281标准，先计算样品的磁芯常数C1和C2，然后根据磁芯常数计算Le和Ae，这是严格按照标准执行的计算方法。
第二种情况：指定材料密度De和样品质量W，指定样品的外径A、内径B和高度C。
根据SJ/T10281标准，先计算样品的磁芯常数C1和C2，然后根据磁芯常数计算Le和Ae，并可推算叠片系数Sx，这是另外一种计算方法，与标准有点差别，但计算结果与标准比较接近。
第三种情况：指定材料密度De和样品质量W，指定样品的外径A和内径B，不指定样品的高度。
不按SJ/T10281标准求磁芯常数，而是按平常的数学公式来求Le和Ae。
这种计算方法与标准相差较大，只有环形样品才有这种计算方法。
如有侵权请联系告知删除，感谢你们的配合！。
