超低温空气源热泵的工作原理及特点
空气热泵原理工作原理
空气热泵原理工作原理一、基本概念空气热泵是利用空气中的低温热能通过压缩和膨胀的过程来提供供暖、制冷、热水和空气处理的技术。
空气热泵是一种高效节能的供热方式，具有环保、节能、可靠、经济等优点，是未来建筑节能的主流技术之一。
二、工作原理空气热泵的工作原理与一般的制冷和供暖设备的工作原理不同。
它利用空气热能，通过反复膨胀和压缩的过程来提供室内的舒适温度。
空气热泵的主要工作部件包括压缩机、换热器、膨胀阀和冷媒管路等。
空气热泵通常由四个部分组成：1. 蒸发器：在蒸发器中，低温的环境空气通过换热器与冷媒进行换热，从而使冷媒蒸发成为低温低压的蒸气。
2. 压缩机：压缩机是空气热泵中最核心的组成部分，它将低温低压的蒸气压缩成为高温高压的蒸气。
4. 膨胀阀：作为调整冷媒液位的关键部分，膨胀阀会减小冷媒的压力和温度，使其再次成为低温低压状态，进入下一循环。
空气热泵能够提供制热和制冷的双重功能。
在制热模式下，空气热泵提取环境空气中的热能，经过压缩和膨胀等过程，将热量传递给室内空气。
在制冷模式下，空气热泵通过反转过程，从室内空气中提取热量并将其排放到室外，从而降低环境温度。
三、热泵效率及影响因素空气热泵的热泵效率由冷却剂的热效率和机械效率组成。
冷却剂的热效率与其热传导系数相关，而机械效率则与压缩机等机械部件的性能相关。
空气热泵的制冷效率受环境温度影响较大，而制热效率则受到空气绝对湿度和出水温度的影响。
空气热泵的热泵效率不仅与设备本身的性能有关，还受到环境因素如温湿度、风速、气候和设施建筑质量的影响。
在夏季高温下，空气热泵的制冷效率会下降，而在寒冷的冬季，空气热泵的制热效率会降低。
安装和使用空气热泵过程中的系统设计、运行管理和维护保养等因素对其热泵效率也有较大影响。
四、优点和局限性空气热泵相比传统的供热、空调设备有许多优点：它们使用环境空气中的低温热能，从而节省了燃料消耗；可以在室外或室内设置，不需要额外的设备房间；系统设计简单，占用空间小，维护保养方便，可靠性高，不易发生安全事故。
超低温空气源热泵机组参数
超低温空气源热泵机组参数超低温空气源热泵机组是一种高效节能的供暖和制冷设备，可以在极端低温环境下工作。
它利用空气中的热能进行热交换，将低温的空气通过压缩和膨胀等过程提升温度，从而实现供暖或制冷的目的。
下面将介绍超低温空气源热泵机组的参数。
1. 制冷量：超低温空气源热泵机组的制冷量是指单位时间内从室内环境中吸收的热量。
制冷量通常以千瓦（kW）为单位进行表示，不同型号的机组制冷量有所差异，可根据具体需求选择合适的机型。
2. 制热量：超低温空气源热泵机组的制热量是指单位时间内向室内环境释放的热量。
制热量也通常以千瓦（kW）为单位进行表示，与制冷量类似，不同型号的机组制热量也有所不同。
3. COP值：COP（Coefficient of Performance）是超低温空气源热泵机组的性能指标之一，表示单位制冷或制热量所需的单位电能消耗。
COP值越高，说明机组的能效越高。
一般来说，超低温空气源热泵机组的COP值在2.5到4之间。
4. 运行温度范围：超低温空气源热泵机组可以在极端低温环境下正常运行，其运行温度范围一般在-25℃到-30℃之间。
不同型号的机组可能有所差异，用户在选购时需要注意机组的运行温度范围是否满足需求。
5. 控制方式：超低温空气源热泵机组的控制方式多种多样，常见的控制方式有手动控制、定时控制和智能控制等。
手动控制需要用户手动调节机组的运行状态和参数，定时控制可以预先设置机组的运行时间和温度，智能控制则可以根据室内外温度和用户需求自动调节机组的运行状态和参数。
6. 噪音：超低温空气源热泵机组在运行时会产生一定的噪音，不同型号的机组噪音水平也有所差异。
用户在选购时可以参考机组的噪音指标，选择噪音较低的机型。
7. 能效等级：超低温空气源热泵机组的能效等级是评价其能效水平的重要指标之一。
能效等级通常采用能效比（EER）和能效比（COP）进行评价，等级从高到低依次为一级、二级、三级等。
用户在选购时可以参考机组的能效等级，选择能效较高的机型。
空气源热泵知识点总结
空气源热泵知识点总结一、空气源热泵的原理1. 空气源热泵是一种利用空气中的热量来进行加热和制冷的一种设备。
2. 空气源热泵的工作原理是利用空气中的低温热能，通过压缩和蒸发循环转换为高温热能，实现加热和制冷。
3. 空气源热泵主要由压缩机、膨胀阀、蒸发器、冷凝器、冷媒管路和控制系统等组成。
4. 空气源热泵通过蒸发器吸收外界空气中的低温热能，经过压缩机增压后，通过冷凝器释放热量，实现加热或制冷效果。
二、空气源热泵的优势1. 高效节能：空气源热泵利用外界空气中的热能进行加热和制冷，不需要消耗燃料，节能效果显著。
2. 环保健康：空气源热泵不产生废气、废水和废渣，对环境没有污染，符合环保要求。
3. 灵活方便：空气源热泵可以根据需要进行加热和制冷操作，操作简单方便。
4. 可靠耐用：空气源热泵具有良好的稳定性和耐用性，使用寿命长。
5. 适用范围广：空气源热泵可以在不同气候条件下使用，适用范围广泛。
三、空气源热泵的应用领域1. 家庭采暖：空气源热泵可用于家庭采暖，提供舒适的室内温度。
2. 商业建筑：空气源热泵可用于商业建筑的空调和供暖系统。
3. 工业制冷：空气源热泵可用于工业生产中的制冷需求。
4. 温室种植：空气源热泵可用于温室种植中的气候控制。
5. 其它领域：空气源热泵还可以用于游泳池加热、农业温室和冷藏冷冻等领域。
四、空气源热泵的性能指标1. 制冷量：空气源热泵的制冷量是指单位时间内从室内空气中吸收的热量，通常以千瓦或万千瓦为单位。
2. 加热量：空气源热泵的加热量是指单位时间内向室内空气释放的热量，通常以千瓦或万千瓦为单位。
3. 能效比：空气源热泵的能效比是指单位制冷或加热量所消耗的电能和所产生的制冷或加热量之比，是衡量空气源热泵性能的重要指标。
4. COP值：空气源热泵的性能系数COP是指单位制冷或加热量所消耗的电能和所产生的制冷或加热量之比，是空气源热泵性能指标之一。
五、空气源热泵的安装和维护1. 安装要点：空气源热泵的安装需要遵循相关技术标准，包括选址、安装、调试等环节，确保设备的正常运行和使用安全。
空气源热泵工作原理
空气源热泵工作原理介绍空气源热泵是一种利用空气中的热量来供暖或制冷的设备。
它可以在冬季将空气中的热量转移到室内以供暖，而在夏季则将热量从室内转移到室外以制冷。
本文将详细讨论空气源热泵的工作原理。
工作原理概述空气源热泵主要由室内机和室外机组成。
室外机通过压缩机和换热器将空气中的热量转移到室内机，室内机则通过室内换热器将热量释放到室内。
热泵工作循环空气源热泵通过热泵工作循环来完成热量的转移。
该循环包括以下四个主要步骤：1. 压缩压缩机将低温、低压的制冷剂压缩成高温、高压的气体。
这个过程需要消耗一定的能量。
2. 冷却压缩机压缩的高温气体通过冷凝器中的风扇冷却降温，从而变成高温液体。
3. 膨胀高温液体通过膨胀阀膨胀成低温低压的制冷剂。
在这个过程中，制冷剂吸收了一部分室外空气中的热量，使室外空气变冷。
4. 加热低温低压的制冷剂通过蒸发器中的风扇加热，从而变成低温气体。
在这个过程中，制冷剂吸收了室内空气中的热量，从而将热量转移到室内。
室外机工作过程室外机是空气源热泵的核心部分，负责将空气中的热量转移到室内。
以下是室外机的工作过程：1. 吸气室外机通过风扇将室外空气吸入。
2. 压缩压缩机将吸入的室外空气压缩成高温高压的气体。
3. 冷却高温高压气体通过冷凝器中的风扇冷却降温，转变为高温液体。
4. 膨胀高温液体通过膨胀阀膨胀成低温低压的制冷剂。
5. 蒸发低温低压的制冷剂通过蒸发器中的风扇加热，从而将热量释放到室内空气。
室内机工作过程室内机负责将室外机传送过来的热量释放到室内。
以下是室内机的工作过程：1. 吸气室内机通过风扇将室内空气吸入。
2. 加热通过室内换热器，室内机将室内空气加热。
3. 排气室内机通过排气口将带有热量的空气排出室外。
空气源热泵的优势和应用领域空气源热泵具有以下优势：1.高效节能：空气源热泵通过利用可再生的热能，能够实现节能效果，降低能源消耗。
2.环保：空气源热泵不需要燃烧燃料，减少了污染物的排放。
空气源热泵在寒冷地区供暖系统的应用
空气源热泵在寒冷地区供暖系统的应用一、空气源热泵技术概述空气源热泵是一种利用空气中的热量来提供供暖、热水和制冷的高效能源设备。
它通过吸收空气中的低温热量，经过压缩机的压缩，使温度升高，然后通过热交换器释放热量，为建筑提供所需的热能。
与传统的供暖方式相比，空气源热泵具有更高的能效比，能够显著降低能源消耗和运行成本。
1.1 空气源热泵的工作原理空气源热泵的工作原理基于逆卡诺循环，它通过制冷剂在蒸发器、压缩机、冷凝器和膨胀阀四个主要部件中的循环来实现热量的转移。
在蒸发器中，制冷剂吸收空气中的热量并蒸发成气态；在压缩机中，气态制冷剂被压缩，温度和压力升高；在冷凝器中，高温高压的气态制冷剂释放热量，冷凝成高压液态；最后在膨胀阀中，高压液态制冷剂经过节流降压后进入蒸发器，循环往复。
1.2 空气源热泵的优势空气源热泵的优势在于其高能效比和环境友好性。
由于它主要利用空气中的热量，因此不依赖于化石燃料，减少了对环境的污染。
同时，空气源热泵的能效比通常在3-4之间，即消耗1单位电能可以产生3-4单位的热能，远高于传统的电加热设备。
二、寒冷地区供暖系统的需求特点寒冷地区由于气温较低，对供暖系统的需求有其特殊性。
这些地区需要供暖系统能够提供稳定、高效的热能，以保证室内温度的舒适性和建筑物的节能性。
2.1 寒冷地区供暖系统的要求在寒冷地区，供暖系统需要满足以下要求：- 高效的热量输出：由于室外温度低，供暖系统需要提供足够的热量以维持室内温度。
- 稳定的运行性能：在极端低温条件下，供暖系统需要保持稳定运行，不受外界环境影响。
- 节能和环保：寒冷地区的供暖周期长，因此节能和环保是供暖系统设计的重要考虑因素。
- 经济性：考虑到长期的运行成本，供暖系统需要具有经济性，以降低用户的经济负担。
2.2 寒冷地区供暖系统的挑战寒冷地区供暖系统面临的挑战包括：- 低温环境下的启动和运行问题：在低温条件下，供暖系统的启动和运行可能会受到影响。

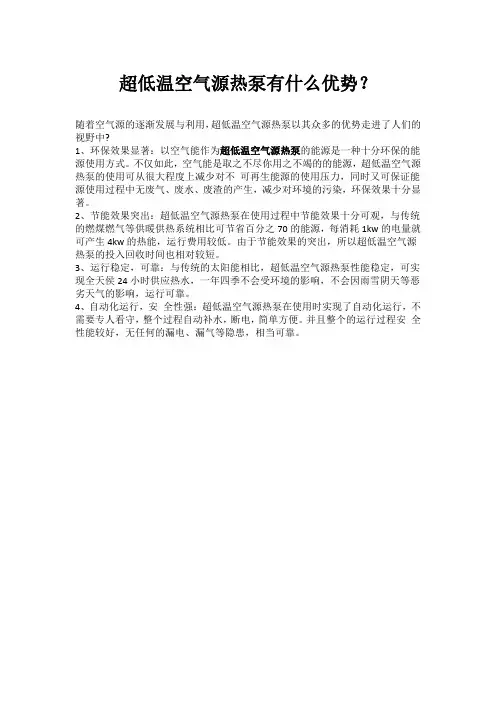

超低温空气源热泵有什么优势？
超低温空气源热泵有什么优势？
随着空气源的逐渐发展与利用，超低温空气源热泵以其众多的优势走进了人们的视野中?
1、环保效果显著：以空气能作为超低温空气源热泵的能源是一种十分环保的能源使用方式。
不仅如此，空气能是取之不尽你用之不竭的的能源，超低温空气源热泵的使用可从很大程度上减少对不可再生能源的使用压力，同时又可保证能源使用过程中无废气、废水、废渣的产生，减少对环境的污染，环保效果十分显著。
2、节能效果突出：超低温空气源热泵在使用过程中节能效果十分可观，与传统的燃煤燃气等供暖供热系统相比可节省百分之70的能源，每消耗1kw的电量就可产生4kw的热能，运行费用较低。
由于节能效果的突出，所以超低温空气源热泵的投入回收时间也相对较短。
3、运行稳定，可靠：与传统的太阳能相比，超低温空气源热泵性能稳定，可实现全天侯24小时供应热水，一年四季不会受环境的影响，不会因雨雪阴天等恶劣天气的影响，运行可靠。
4、自动化运行，安全性强：超低温空气源热泵在使用时实现了自动化运行，不需要专人看守，整个过程自动补水，断电，简单方便。
并且整个的运行过程安全性能较好，无任何的漏电、漏气等隐患，相当可靠。
低温空气源热泵资料
低温空气源热泵优势及特点佛山西莱克—林广财制作优势西莱克超低温热泵采用欧盟地区广泛使用的机型，低温冷媒R404a和低温压缩机，在低温工况下具有制热量大和能效高的优势。
机组采用膨胀阀节流，大大加强在环境温度变化时机组的自我调节功能。
该机组主要以供暖为主设计，如优化翅片换热器的片距及导流，冬季不易结霜及快速化霜。
机组采用高效多头内螺纹套管式换热器，是美国供暖热泵领域普通采用的换热方式。
机组与制冷为主设计的传统风冷热泵空调机组比，更能适应北方地区以供暖为主，以制冷为辅的市场需求。
特点采用欧洲寒冷地区普遍使用的超低温压缩机及低温高效环保制冷制404A，在低温下制热能效比比常规机组高50%-80%，机组在环境温度大幅下降时而制热量衰减很少，充分保证制热效果。
超低温型空气源热泵是欧盟国家近年来所普通采用制冷、供暖一体化设备，如德国西门子热泵，世界最大的供暖设备供应商Dimplex热泵，瑞典的IVT热泵。
主要零部件均采用国际著名品牌元件。
机组小巧、紧凑，可挂墙或放置阳台，无需占用机房。
机组配置远程线控系统，用户在室内操作，无需专人看管。
低温空气源热安装说明一、安装前的准备1、检验所有热泵机组均托盘装运，机组内预先注有制冷剂。
收到货物时，用户应仔细检查机组，以确认运输过程内货物无受损现象，且所有配件均已收到。
2、搬运为便于搬运，购买者应使用叉车起重机车或缆绳式吊车，缆绳应通绕货盘，并使用合适的保护机组的表层和侧面板。
搬运过程中，机组保持水平状态，避免因鲁莽操作而损坏机组。
3、拆卸把机组放在所需要的位置后，去掉包装，割断包装带，除去底部木托盘，如使用缆绳，把缆绳穿到托盘底座的边上。
二、安装位置1、机组应安装在房前屋后、阳台屋顶。
2、安装机组时，应与邻近墙面和其他邻近面保持适当的距离。
以免阻塞空气进出口，同时便于检修。
3、请勿将机组安装在通风井、庭院、或者其他受局限的地方，以免由于墙壁造成的回音增大机组的声响，或者机组内部排出的热气重新滤回机组内影响机组性能。
空气源热泵 原理
空气源热泵是一种利用空气中的热能进行加热或制冷的设备。
它的工作原理基于热力学的空气热力循环，通过压缩、膨胀、冷凝和蒸发等过程，将空气中的热能转移到室内或室外，从而实现加热或制冷的效果。
一、空气源热泵的基本组成空气源热泵由压缩机、蒸发器、冷凝器、膨胀阀、控制系统等组成。
其中，压缩机是空气源热泵的核心部件，通过压缩低温低压的制冷剂，使其温度和压力升高，然后将高温高压的制冷剂传递给冷凝器。
在冷凝器中，制冷剂通过散热器散热，从而释放出热量，完成加热或制冷的过程。
二、空气源热泵的加热原理在冬季，空气源热泵通过吸收室外空气中的热能，将其传递到室内，从而实现加热的效果。
具体来说，空气源热泵通过蒸发器中的制冷剂吸收室外空气中的热能，使制冷剂蒸发成气态。
然后，压缩机将气态制冷剂压缩成高温高压的气体，再将其传递给冷凝器。
在冷凝器中，高温高压的气体制冷剂通过散热器释放出热量，从而将室内加热。
三、空气源热泵的制冷原理在夏季，空气源热泵通过吸收室内空气中的热量，将其传递到室外，从而实现制冷的效果。
具体来说，空气源热泵通过蒸发器中的制冷剂吸收室内空气中的热量，使制冷剂蒸发成气态。
然后，压缩机将气态制冷剂压缩成高温高压的气体，再将其传递给冷凝器。
在冷凝器中，高温高压的气体制冷剂通过散热器释放出热量，从而将室内的热量传递到室外，实现制冷的效果。
四、空气源热泵的优点1. 绿色环保。
空气源热泵是一种清洁能源，不会产生污染物和温室气体，对环境友好。
2. 节能高效。
空气源热泵利用空气中的热能进行加热或制冷，比传统的燃气锅炉和空调更加节能高效。
3. 安装方便。
空气源热泵不需要像传统的锅炉一样安装烟道和燃气管道，安装简单方便。
4. 适用范围广。
空气源热泵适用于各种建筑物，包括住宅、商业和工业建筑等。
五、空气源热泵的应用案例空气源热泵已经被广泛应用于各种建筑物中。
例如，在欧洲，许多住宅和商业建筑都采用空气源热泵进行加热和制冷。
在中国，空气源热泵也越来越受到人们的关注和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超低温空气源热泵是以空气作为低品位热源来进行供暖或供热水的装置，同时
也可以进行夏季制冷。
其特点是以准二级压缩喷气增焓热泵系统保证机组在-25℃能正常制热，实现了空气源热泵在寒冷地区供暖的可能。
热泵机组由蒸发器、冷凝器、压缩机、膨胀阀四大主要部件构成封闭系统，其
内充注有适量的工质。
机组运行基本原理依据是逆卡诺循环原理：液态工质首
先在蒸发器内吸收空气中的热量而蒸发形成蒸汽(汽化)，汽化潜热即为所回收
热量，而后经压缩机压缩成高温高压气体，进入冷凝器内冷凝成液态(液化)把
吸收的热量发给需要的加热的池水中，液态工质经膨胀阀降压膨胀后重新回到
膨胀阀内，吸收热量蒸发而完成一个循环，如此往复，不断吸收低温源的热而
输出所加热的泳池水中，直接达到预定温度。
相比于普通热泵在-10℃及更低温度下，由于蒸发温度过低，引起蒸发量较少，导致压缩机回气量少，从而影响冷凝放热。
超低温热泵增加了一条联通压缩机
的喷射增焓支路，当压缩机回气不够时，喷射增焓支路会给压缩机补气，这样
冷凝器的放热量就会提高，因此在极低的温度下仍能正常制热。
二、性能
热泵循环是在冷凝温度（TCO）下定温放热，在蒸发温度（TEV）下定温吸热，
定熵地进行膨胀和压缩，所需的平衡功由外界提供。
COP=TCO/ (TCO-TEV)（1）
空气源热泵技术最大的优势就是经济节能，因为具有很高的能效，只需消耗一
部分电能，而能得到3~4倍于所耗电能的热能。
空气源热泵在国标工况下的
COP值一般在2.9~4.5之间，容易满足要求；但是环境温度低于5℃后，机组能效开始衰减，普通的空气源热泵在-5℃下几乎都不能使用；超低温空气源机组
确可以在-25℃的低温环境下正常制热，此时的能效衰减至2.0以下。
机组在环境温度大幅下降时制热量衰减极小。
在低温下制热能效比比常规机组高50%-80%，机组在环境温度大幅下降时而制热量衰减很少，充分保证制热效果。
在-25℃可以正常制热，-25℃能效比达1.8以上，充分保证低温工况下制热效果。
在华北寒冷地区也可单独使用。
●机组主要零部件均采用国际著名品牌元件。
●水电分离、无废气、废渣、安全可靠、高效节能、绿色环保。
●多重保护，一体式设计，机组运行更稳定。
●具有断电自动记忆功能，来电后自动启动机组运行，无需专人看管。
●在环境温度较低时，微电脑自动启动化霜功能。
●无需专用机房，全天候运行。
●工程安装简便，运行及维护成本低廉。
（一）超宽的运行范围
制热的运行范围：-25℃～21℃
制冷的运行范围：21℃～43℃
（二）超高的出水温度
出水温度高达65℃，适用于传统的暖气片供暖。
（三）超高能效比
国标制热工况能效比达到3.8，在保证制热高能效的同时，其制冷能效达到3.1以上。
（四）动态控温
更加人性化采用新一代微电脑全自动智能控制器，配合人性化设计的触摸式点阵液晶操控器，可实现各种运行模式（制热、制冷、至热水）。
四、核心技术
（一）喷气增焓系统
1）喷气增焓系统，是由喷气增焓压缩机、喷气增焓技术、高效过冷却器组成的新型系统，这三个技术的组合可提供高效的性能。
这是一个有机的整体，即高效的喷气增焓压缩机、高效过冷却器及电子膨胀阀形成的经济器、高效换热器共同构成了高效节能的喷气系统。
2）喷气增焓压缩机是谷轮涡旋压缩机专利技术，喷气增焓技术是指以喷气增焓压缩机为基础，优化了中压段冷媒喷射技术。
原理是过中间压力吸气孔吸入一
部分中间压力的气体，与经过部分压缩的冷媒混合再压缩，实现以单台压缩机实现两级压缩，增加了冷凝器中的制冷剂流量，加大了主循环回路的焓差，从而大大提高了压缩机的效率。
3）高效过冷却器在整个系统中也起到了关键性的作用，一方面对主循环回路冷媒进行节流前过冷，增大焓差；另一方面，对辅助回路（这路冷媒将由压缩机中部导入直接参与压缩）中经过电子膨胀阀降压后的低压低温冷媒进行适当的预热，以达到合适的中压，提供给压缩机进行二次压缩。
（二）采用高效S&C换热器（专利技术）
1）结构紧凑，高效率
高效换热管,换热面积是光管的3.7倍，管外肋片引起冷媒的强烈紊流，因此传热效率大大提高。
2）逆流布置
冷却水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高了系统效率；
3）适应较大的进出水温差
减少了冷凝水循环量，缩小冷凝水水管尺寸和循环泵规格；降低了泵功率以及运行费用；
4）可冷冻清洗
螺旋盘管，水流通畅，便于实施冷冻清洗；
5）制冷剂回路与壳体间隙小：不会造成润滑油滞留，可保证回油。
（三）智能除霜
先进的除霜控制模式，确保有霜除霜，无霜不误除。
除霜条件：1）盘管温度<-7℃；
2）除霜间隔>45min；
3）制热量衰减20%（可调）。
