1550nm窄线宽激光器
超窄线宽DFB激光器
D. 技术指标
参数指标 工作波长（ITU间隔） 输出功率
功率稳定性
光谱线宽 波长稳定性 边模抑制比（SMSR） 输出端隔离度 工作温度 存储温度 相对湿度 电源功耗 外形尺寸 电源 电气接口 光纤类型 接头类型
符号 λC Po PSS PSL BW λS
SMSR ISO TOP TS RH PS
L×W×H
如果有特殊需求可随时与我们联系，为您定制设计、加工个性化产品。 技术支持信箱：support@
B. 产品特点
外腔式（ECL）式半导体激光器 超窄线宽（典型值 30KHz） 光纤光栅稳频 高功率输出 单模尾纤输出 优异的光功率稳定性与波长稳定性 结构尺寸紧凑
C. 应用领域
光纤激光器 相干光通讯 光纤传感系统
F. 封装尺寸
CAUTION LASER RADIATION DO NOT STARE INTO BEAM OR
VIEW DIRECTLY WITH
OPTICAL INSTRUMENTS
ESD Protection The laser diodes and photodiodes in the module can be easily destroyed by electrostatic discharge. Use wrist straps, grounded work surfaces, and anti-static techniques when operating this module. When not in use, the module shall be kept in a static-free environment.
Product specifications and descriptions in this document subject to change without notice. Copyright to COSC Optical Sense and Communication Technology Co., Ltd. June 2008.
1550激光原理
1550激光原理1550激光是一种波长为1550纳米的激光，它通常是通过光纤激光器产生的。
1550激光在光通信和光纤传感领域有着广泛的应用。
在光通信中，1550激光可以用于光纤通信系统中的光放大器、光滤波器等设备。
在光纤传感领域，1550激光可以用于光纤传感器中的信号光源。
1550激光的产生原理主要是通过光纤激光器实现的。
光纤激光器是一种利用光纤作为增益介质的激光器，它的工作原理是在光纤中通过受激辐射的过程来放大光信号。
在光纤激光器中，通常会使用掺铒或掺镱等稀土元素来实现1550激光的产生。
这些稀土元素被激发后会发射出波长为1550纳米的激光。
除了光纤激光器外，1550激光还可以通过其他方式来产生，比如通过二极管激光器和固体激光器等。
这些方法都可以实现波长为1550纳米的激光输出，但是它们的工作原理和结构有所不同。
1550激光在光通信中有着重要的应用。
在光纤通信系统中，1550激光可以用作光放大器，它可以放大光信号的强度，从而延长光信号在光纤中传输的距离。
此外，1550激光还可以用作光滤波器，它可以过滤掉光信号中的杂散光和噪声，从而提高光通信系统的传输质量。
在光纤传感领域，1550激光也有着重要的应用。
光纤传感器是一种利用光纤作为传感元件的传感器，它可以实现对温度、压力、应变等物理量的测量。
1550激光可以作为光纤传感器中的信号光源，它可以提供稳定的波长和高功率的激光，从而实现对光纤传感器的高灵敏度和高分辨率的测量。
总之，1550激光原理是一种重要的激光原理，它在光通信和光纤传感领域有着广泛的应用。
通过对1550激光原理的深入研究和理解，可以推动光通信和光纤传感技术的发展，为人类社会的进步做出贡献。
1550外调光发说明书
WT15501550nm调幅激光发送机目录1、产品概要 (2)2、产品结构框图 (3)3、主要技术指标 (5)4、操作说明 (6)5、网络管理的应用 (9)6、光连接注意事项 (10)7、其他注意事项 (10)8、产品保修范围 (11)1、产品概述1.1产品概述WT1550外调制光发射机产品属于新型的高性能1550nm 外调制CATV 光发射机。
发射机为1U 高度，可方便的安装在19"机架上。
发射机为1550波长双路7dBm或9dBm光输出，输出信号光谱线窄，在远距离传输时，更显优势。
主要器件采用JDUS含热电致冷器的DFB低噪声、窄线宽、连续波激光器和国际品牌美国原装进口JDUS高线性外调制器。
由于关键部件采用了国际品牌及我公司系统优化控制技术、SMNP网络控制技术，使整机的技术性能指标完全达到同类进口设备的标准，为有线电视及电话通信，提供优质的图象、数字或压缩数字信号长距离传输。
1.2 产品特点1.2.1）高品质：独创的系统优化控制技术、RF预失真技术在保证性能优异CNR的情况下系统获得最大的CTB、CSO和SBS指标。
1.2.2）灵活性：外调器的相位调制技术在保证系统CSO性能优异的情况下，最大限度地提高了入纤光功率，以获取长距离传输，且SBS阈值13、16、19现场可调，可适用不同的网络传输。
1.2.3）可靠性：采用19″1U标准机架，内置高性能的双开关电源，可在85∽265Vac市网电压中热备份工作，MS级全自动切换；机箱散热可自动温度控制。
1.2.4）直观性：外调制器与激光器是整机最贵重的器件，机器内设微处理器对外调制器和激光器的工作状态进行监控，工作参数由面板LCD窗口显示。
1.2.5）网管型：选件式状态监控应答器保证满足国标并与SCTE HMS标准兼容，可实现网管监控功能。
2、产品结构框图2.1 电原理框图2.2 发射机前面板、后面板图MAC衰减调节3、主要技术指标4、操作说明4.0) 开机显示：插上电源插头接通AC220V 电源，面板LCD 显示“SYS_INITIALIZATTING Wait ……”， 系统初始化结束后，面板LCD 显示如图（1）“0”页面所示。

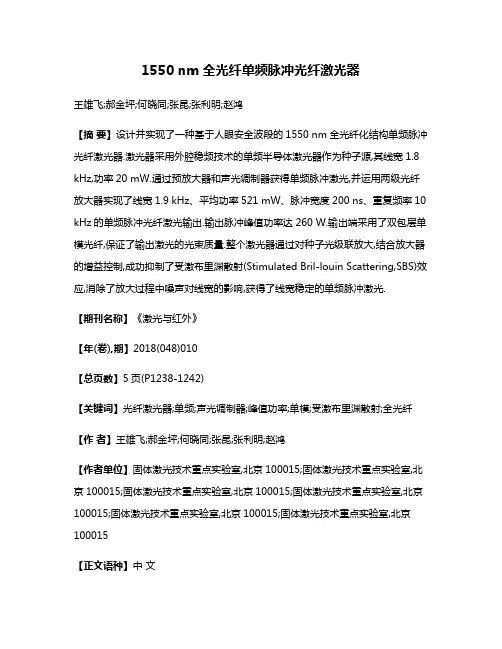

1550 nm全光纤单频脉冲光纤激光器
1550 nm全光纤单频脉冲光纤激光器王雄飞;郝金坪;何晓同;张昆;张利明;赵鸿【摘要】设计并实现了一种基于人眼安全波段的1550 nm全光纤化结构单频脉冲光纤激光器.激光器采用外腔稳频技术的单频半导体激光器作为种子源,其线宽1.8 kHz,功率20 mW.通过预放大器和声光调制器获得单频脉冲激光,并运用两级光纤放大器实现了线宽1.9 kHz、平均功率521 mW、脉冲宽度200 ns、重复频率10 kHz的单频脉冲光纤激光输出.输出脉冲峰值功率达260 W.输出端采用了双包层单模光纤,保证了输出激光的光束质量.整个激光器通过对种子光级联放大,结合放大器的增益控制,成功抑制了受激布里渊散射(Stimulated Bril-louin Scattering,SBS)效应,消除了放大过程中噪声对线宽的影响,获得了线宽稳定的单频脉冲激光.【期刊名称】《激光与红外》【年(卷),期】2018(048)010【总页数】5页(P1238-1242)【关键词】光纤激光器;单频;声光调制器;峰值功率;单模;受激布里渊散射;全光纤【作者】王雄飞;郝金坪;何晓同;张昆;张利明;赵鸿【作者单位】固体激光技术重点实验室,北京100015;固体激光技术重点实验室,北京100015;固体激光技术重点实验室,北京100015;固体激光技术重点实验室,北京100015;固体激光技术重点实验室,北京100015;固体激光技术重点实验室,北京100015【正文语种】中文【中图分类】TN2481 引言单频光纤激光器是光纤激光领域的研究热点之一。
由于单频光纤激光器可广泛应用于光纤通信、光纤传感、相干探测、量子信息等多个领域[1-4],因此被国内外许多研究机构所重视。
相对于连续单频光纤激光器而言,脉冲单频光纤激光器研究具有较大的技术难度,特别是线宽千赫兹量级的大能量、高峰值功率单频脉冲光纤激光器的研究进展相对缓慢。
而该类型光纤激光器也是激光雷达、激光测距等方向急需的优质光源[5-7]。
用于量子传感的窄线宽无磁垂直腔面发射激光器
用于量子传感的窄线宽无磁垂直腔面发射激光器
张星;张建伟;周寅利;薛洪波;宁永强;王立军
【期刊名称】《中国光学(中英文)》
【年(卷),期】2022(15)5
【摘要】为了研制出表面微透镜集成外腔的垂直腔面发射激光器(VCSEL),实现窄线宽无磁激光输出,满足原子磁强计等量子传感器应用要求,本文设计并生长了适合于表面集成微透镜的VCSEL外延结构,完成了表面微透镜集成外腔VCSEL器件制备,在电极材料方面选取无磁材料以满足应用要求。
实验结果表明:研制的VCSEL器件工作温度达到90°C,激光波长为896.3 nm,功率为1.52 mW,边模抑制比为36.3 dB,激光线宽为38 MHz,封装为模组后的磁场强度低于0.03 nT。
结果表明本文研制的窄线宽无磁VCSEL满足量子传感的应用需求。
【总页数】7页(P1038-1044)
【作者】张星;张建伟;周寅利;薛洪波;宁永强;王立军
【作者单位】中国科学院长春光学精密机械与物理研究所;长春中科长光时空光电技术有限公司;中国科学院国家空间科学中心
【正文语种】中文
【中图分类】TN248.4
【相关文献】
1.高功率InGaAs/GaAsP应变量子阱垂直腔面发射激光器列阵
2.1.3μm GaAsSb/GaAs单量子阱垂直腔面发射激光器的仿真研究
3.基于平行偏振光注入的
1550 nm波段垂直腔表面发射激光器获取窄线宽光子微波的理论和实验研究
∗4.795nm亚波长光栅耦合腔垂直腔面发射激光器的超窄线宽特性5.基于光电负反馈的光注入1550nm垂直腔面发射激光器产生窄线宽微波信号
因版权原因，仅展示原文概要，查看原文内容请购买。

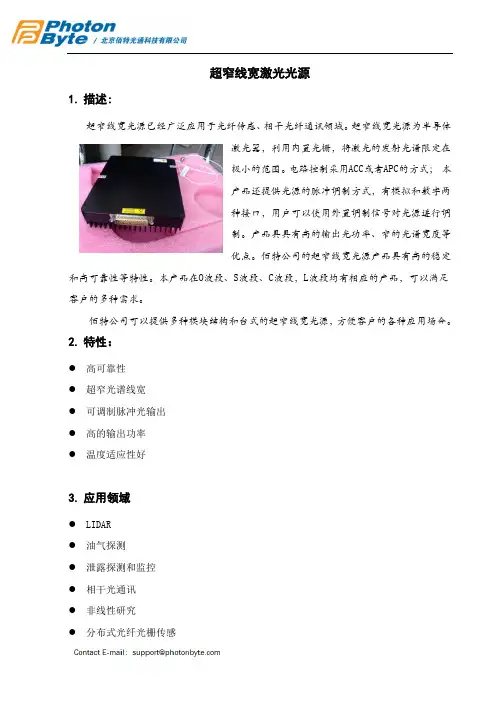

1550超窄线宽光源
超窄线宽激光光源1.描述:超窄线宽光源已经广泛应用于光纤传感、相干光纤通讯领域。
超窄线宽光源为半导体激光器，利用内置光栅，将激光的发射光谱限定在极小的范围。
电路控制采用ACC或者APC的方式；本产品还提供光源的脉冲调制方式，有模拟和数字两种接口，用户可以使用外置调制信号对光源进行调制。
产品具具有高的输出光功率、窄的光谱宽度等优点。
佰特公司的超窄线宽光源产品具有高的稳定和高可靠性等特性。
本产品在O波段、S波段、C波段，L波段均有相应的产品，可以满足客户的多种需求。
佰特公司可以提供多种模块结构和台式的超窄线宽光源，方便客户的各种应用场合。
2.特性：●高可靠性●超窄光谱线宽●可调制脉冲光输出●高的输出功率●温度适应性好3.应用领域●LIDAR●油气探测●泄露探测和监控●相干光通讯●非线性研究●分布式光纤光栅传感4.指标参数参数最小值典型值最大值单位工作波长1535 1550 1565 nm输出功率10、20、50、100mw可选光谱线宽（Lorenzian ）1KHz、3KHz、10KHz可选RIN（相对强度噪声）- -100 -90 dB短期功率稳定性（单一温度）- 0.02 - dB长期功率稳定性（单一温度）- 0.05 - dB波长稳定性-1 - 1 pmSMSR 40 50 - dB工作温度范围0 - 50 ℃贮存温度范围-40 - 85 ℃相对湿度 5 - 90 %外形尺寸L150 x W125 x H30 mm电源模块（5V DC）；尾纤类型FC/APC或指定5.典型光谱及其频域谱图6.订购信息:PB-NL-s-bbbb-pp-dd-f-cc/cccNL：超窄线宽激光器s：结构形式，M模块， B=台式bbbb：中心波长，比如1550代表1550nm中心波长pp：出光功率，如05代表5dBmdd：尾纤偏振性，PM：偏振尾纤， SM：单模尾纤f：光纤类型，0:900um fiber， 1:250um fiber， 2:3mm fiber, cc/ccc：连接头类型，如FC/PC，SC/PC等。
20 mW 1550nm CW 热可调 DFB 激光器
20 mW 1550nm CW 热可调DFB 激光器（带集成波长监视器，用于25GHz 间隔）应用：远程或Metropolitan DWDM 传输系统描述：FOL15TCWB-T系列采用的是工业标准的14针蝶形封装，内含光隔离器、热电制冷器、功率探测器、波长探测器。
采用一个可靠的热控制器使该系列模块能实现宽达3.2nm的波长调节。
在多年的1480nm EDFA超高能泵谱激光器的领导地位的基础上，我们正提供一种很好的热电制冷器技术。
本系列产品和FOL15DCW系列的单波DFB激光器具有同样好的性能。
FOL15TCWB-T系列产品的YAG焊接技术已经通过了电信权威部门的认证。
无环氧胶和其他粘合剂利用波长监视器功能和反馈电路，波长能精确锁定在某个特定的ITU波长内。
FITEL能在反馈电路方面提供有用信息特点：8个相邻的50GHz间距的通道(提供16ch 和25GHz的间距)根据ITU-T格(见表一)选择波长，提供C和L波段集成用于波长锁定的波长监视器工业标准的14针蝶型封装形式保偏尾纤YAG 焊接技术，无环氧胶低驱动电流高能操作全调节范围内窄线宽全调节范围内的高边模式抑制比独立的TEC构造能分别控制一个激光和波长监视器极小波长漂移低TEC能量消耗绝对最大额定值：光特性(无特别说明时T LD=Tset，Tc=25℃)：ch*1) BOL : Beginning of Life*2) O pRL : Optical Return Loss 光回损热特性：波长监视器特性(50GHz 间隔)：sdark 波长监视器特性(25GHz 间隔)：sdark图一：Wavelength discriminator curve 尺寸和引脚分布：电路示意图：尾纤规格：)表一：波长段列表例 1 (50GHz间隔) 例 2 (50GHz间隔)[nm][nm]用户可选择1500.46至1625.77nm之间的波长波长值用于参考真空值。
khz 级窄线宽激光器生产工艺
khz 级窄线宽激光器生产工艺khz级窄线宽激光器是一种具有窄线宽特性的激光器，其制备过程需要特定的生产工艺。
本文将介绍khz级窄线宽激光器的生产工艺流程以及相关技术。
一、激光器的基本原理激光器是通过受激辐射过程产生的一束强度、方向和相位高度一致的光束。
其基本组成包括一个激光介质、一个泵浦源和一个光学共振腔。
激光器的工作原理是通过在激光介质中提供能量，使激光介质中的电子跃迁到高能级，然后在光学共振腔中受到反射和放大，最终形成一束激光。
二、khz级窄线宽激光器的特点khz级窄线宽激光器具有线宽窄、频率稳定等特点，适用于一些对频率精度要求较高的应用领域，如光纤通信、激光测量等。
窄线宽的激光器能够提供更高的分辨率和更低的误差。
三、khz级窄线宽激光器的生产工艺1. 材料准备：首先需要准备激光介质材料，常用的材料有气体（如氦氖气体）、固体（如Nd:YAG晶体）和半导体（如半导体激光二极管）等。
根据不同的材料选择合适的制备工艺。
2. 泵浦源的选择：根据激光介质的材料特性选择合适的泵浦源。
常用的泵浦源有光纤激光器、半导体激光二极管和固体激光器等。
3. 光学共振腔的设计：光学共振腔是激光器的核心部分，通过反射和放大光束。
其设计需要考虑激光介质的特性和所需输出的激光特性。
常见的光学共振腔有Fabry-Perot腔、倍频腔和放大腔等。
4. 温度控制：khz级窄线宽激光器的制备过程中，温度控制非常重要。
温度的变化会导致激光器频率的漂移，因此需要采取合适的温度控制措施，如使用温度稳定器等。
5. 激光器的调谐和稳定：khz级窄线宽激光器的线宽要求非常严格，需要进行精确的调谐和稳定操作。
调谐可以通过改变激光器的光学路径、改变光学共振腔长度或改变泵浦源的参数等方式实现。
6. 质量检测：在生产工艺的最后阶段，需要对激光器的质量进行检测。
主要包括频率稳定性、输出功率、线宽等参数的检测。
四、khz级窄线宽激光器的应用领域khz级窄线宽激光器由于其频率稳定性高、线宽窄等特点，被广泛应用于光纤通信、光谱分析、激光测量、光学频率合成等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1550nm窄线宽激光器
1550nm窄线宽采用蝶形封装，内置背光PD、隔离器、TEC和热敏电阻,输出功率可达60mW以上。
线宽30K-2MHZ可选。
具有低工作电流,高效率,高稳定性的特点。
与我公司提供的配套驱动电路一
起使用,可以获得高稳定性 窄线宽激光光源。
图片仅供参考,尺寸以实物为准,我公司（深圳市飞博
源光电）热忱为您提供,具体性能指标见每支设备参数.
特 点
·窄线宽·高稳定性
·高效率·蝶形封装
·内置监视器·内置TEC
1热敏电阻 8接地
2热敏电阻 9接地
3LD负极(-)10无
4监视器正极(+)11激光器正极，接地
5监视器负极(-)12激光器RF
6TEC(+)13激光器正极，接地
7TEC(-)14无
性能指标
参数符号测试条件最小典型最大单位光学输出功率PO CW40−−mW
波长Pf=40mW，CW1540-1560nm
线宽 (-3dB 宽度)
Pf=40mW，CW
(FOL15DCWD-A**-B)
--2MHz
边模抑制比SMSR Pf=40mW，CW3545dB 光隔离度Iso-25--dB
相对强度躁声RIN Pf=40mW，CW，
OpRL<-25dB*2)，
100MHz<f<1GHz
---155dB/Hz
LD 正向电流If Pf=40mW，CW，BOL*1)--300mA LD 正向电压V f Pf=40mW，CW-- 2.5V 阈值电流Ith BOL−15 40mA 监视电流I m Pf=40mW，CW， VrPD=5V0.15-0.3mA 监视暗电流I d VrPD=5V--100nA
轨迹误差TE Im=constant， Tc=-5
to 70℃
-0.5-0.5dB
TEC 电流Itec Tc=70℃，Pf=40mW，CW-- 1.2A TEC 电压Vtec Tc=70℃，Pf=40mW，CW-- 2.4V 热电阻B常数B Tset=25℃-3900K 热电阻R Tset=25℃9.5-10.5k 消光系数Er Pf=40mW，CW20--dB *1) BOL : Beginning of Life
*2) O pRL : Optical Return Loss 光回损。
