汽车整车电路识图补考复习题
汽车电路图识读与绘制考核试卷
A.熔断器
B.电阻
C.电容
D.电感
12.在汽车电路图中，以下哪个符号表示一个电动机？（）
A.
B.
C.
D.
13.以下哪个选项不是汽车电路图中的线型？（）
A.实线
B.虚线
C.点线
D.波浪线
14.在汽车电路中，以下哪个部件通常用于调节电压？（）
A.电阻
B.电容
1.汽车电路图绘制时，以下哪些原则是正确的？（）
A.确保电路图的比例一致
B.尽量使用标准符号
C.可以随意改变元件的位置
D.电路图应该简洁明了
2.以下哪些元件属于汽车电路中的被动元件？（）
A.电阻
B.电容
C.发电机
D.电感
3.下列哪些部件可以作为汽车电路的电源？（）
A.蓄电池
B.发电机
C.稳压器
D.电动机
D.发电机
11.汽车电路图中，以下哪些符号表示一个控制器？（）
A.
B.
C.
D.
12.以下哪些因素会影响汽车电路中的电流大小？（）
A.电压
B.电阻
C.电容
D.电感
13.以下哪些部件在汽车电路中用于调节电流？（）
A.可变电阻
B.电流调节器
C.电容
D.电感
14.以下哪些情况可能导致汽车电路故障？（）
A.线路短路
4.熔断器可以在电路发生过载时自动断开电路。（）
5.汽车电路中的所有传感器都是主动元件。（）
6.在汽车电路图中，电源的正极通常用黑色表示。（）
7.电容器在电路中的作用是稳定电压。（）
8.绘制汽车电路图时，可以随意更改标准符号的含义。（）
汽车电工识图习题册第三版(答案)
汽车电工识图习题册第三章汽车电路识图基础3-1概述一、填空题1、汽车电路主要由(电源)、(电路保护装置)、(控制器件)与用电设备及导线组成。
2、汽车电路一般有(蓄电池)与(发电机)两个电源。
主要用于保证()与()在不同情况下得正常工作。
3、电源得负极于车体连接,则称为(负极搭铁)。
4、实现网络控制主要就是引入了(电控单元())。
它连接着特定部位得传感器,每个传感器提供一路信号。
二、选择题1、目前,汽车电器系统标称电压有(12V24V)两种。
A、12V 24VB、6V 12VC、24V 48VD、220V 380V2、为了确保各用电器能独立工作,互补干扰,汽车上得电源均采用()方式连接。
A、并联B、串联C、D、3、下列不属于电子控制器件得就是()。
A、手动开关B、压力开关C、电控单元D、ECU4、采用()方式时,电源得一个电极连接到车体上,称为“搭铁”。
A、单线制B、双线制C、多线制D、三、简答题1、什么就是单线制？单线制就是指从电源正极到用电设备正极只用一根导线连接,而用电设备得负极与汽车底盘、发动机等金属机体作为另一根共用导线与电源负极相连。
2、汽车全车电路一般由哪几个相对独立得分系统组成？电源电路。
起动电路。
点火电路。
照明与信号电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
汽车电路由相对独立得分系统组成,全车电路一般包括以下几个部分、( 1 ) 电源电路。
该电路由蓄电池、发电机、调节器及充电状况指示装置等组成。
( 2) 起动电路。
该电路由起动机、起动继电器、起动开关及起动保护装置组成。
( 3) 点火电路。
该电路由点火线圈、分电器、电子点火器、火花塞、点火开关等组成。
此外,由发动机控制单元进行点火控制肘,可以不使用分电器。
( 4) 照明与信号电路。
该电路由前照灯、雾灯、示宽灯、转向灯、制动灯、倒车灯、电喇叭等及其控制继电器与开关组成。
(5) 仪表与报警电路。
该电路由仪表、传感器、各种报警指示灯及控制器组成。

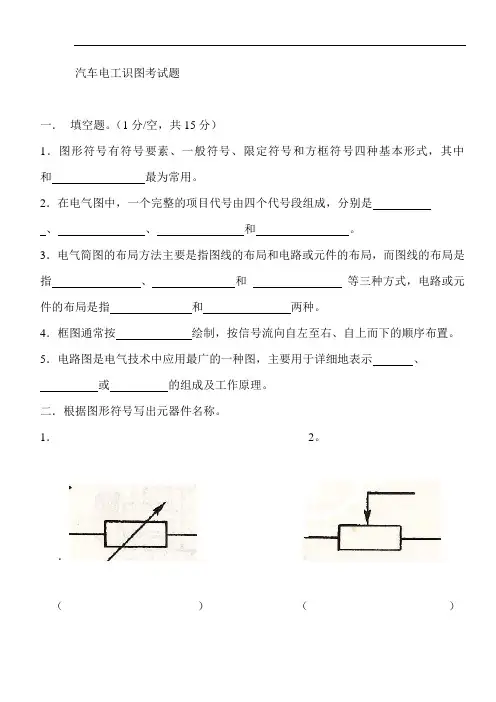

汽车电工识图考试题
汽车电工识图考试题
一．填空题。
（1分/空，共15分）
1．图形符号有符号要素、一般符号、限定符号和方框符号四种基本形式，其中和最为常用。
2．在电气图中，一个完整的项目代号由四个代号段组成，分别是
、、和。
3．电气简图的布局方法主要是指图线的布局和电路或元件的布局，而图线的布局是指、和等三种方式，电路或元件的布局是指和两种。
4．框图通常按绘制，按信号流向自左至右、自上而下的顺序布置。
5．电路图是电气技术中应用最广的一种图，主要用于详细地表示、或的组成及工作原理。
二．根据图形符号写出元器件名称。
1．2。
．
（）（）
3．4。
（）（）5．6。
（）（）
7 。
8。
( ) ( )
9. 10.
( ) ( ) 11. 12.
( ) ( ) 13. 14.
( ) ( )
三．画出正确的图形符号
1．2。
3．4。
5．6。
四．根据所给的图形填空。
技校《汽车电路识图》学科题库
技校《汽车电路识图》学科题库一、选择题：1、汽车上的各种电器设备普遍的采用连接方式是（） [单选题] *A.混联B.双线制联接C.串联D.并联(正确答案)2、以下哪项不是蓄电池电压（）。
[单选题] *A、12VB、24VC、3V(正确答案)D、48V3、触电以人体受到伤害程度不同可分为电击和（）两种。
[单选题] *A、电伤(正确答案)B、电灼C、电腐蚀D、以上都不对4、我国用电安全规定中把（）定为安全电压值。
[单选题] *A、50VB、100VC、36V(正确答案)5.汽车未来供电电源的电压将被采用（） [单选题] *A.12VB.24VC.36VD.42V(正确答案)6.汽车电路的连接方式是（）。
串联 [单选题] *B、并联(正确答案)C、先并联后串联D、先串联后并联7.不属于汽车电气系统特点的是（） [单选题] *A．双电源B．单线制C．串联连接D．高压(正确答案)8.下列哪项为家用电压（）。
[单选题] *A.12VB.24VC.36VD.220V(正确答案)9、我国用电安全规定中把（）定为安全电压值。
[单选题] *A.50VC.36V(正确答案)D.80V10、下列设备中，其中（）通常作为电源。
[单选题] *A.发电机(正确答案)B.电视机C.电炉D.电动机11、汽车电路的连接方式是（）。
[单选题] *A.串联B.并联(正确答案)C.先并联后串联D.先串联后并联12、下列哪项为汽车电路特点（）。
[单选题] *A.低压交流B.汽车电路没有颜色特征C.多线制D.用电设备并联(正确答案)13、直流电器系统在汽车上广泛使用的主要原因是（） [单选题] *A.电流稳定B.供电安全C.蓄电池充电(正确答案)D.电压稳定14、现代汽车柴油机普遍采用电源电压是（） [单选题] *A.交流220VB.交流380VC.直流12VD.直流24V(正确答案)15、电路断路的一种表现是因为导线连接不牢固而表现的虚接触，称为（） [单选题] *A.断路B.搭铁C.电器设备故障D.接触不良(正确答案)16、下列不是电流单位的是（） [单选题] *A、安培B、千安C、毫安D、伏特(正确答案)17、下列是电压表示符号的是（） [单选题] *A、V(正确答案)B、AC、HD、E18、几个元件，沿着单一路径首尾连接在一起的电路是（）。
汽车电工识图习题册(第三版)空白
汽车电工识图习题册第三章汽车电路识图基础3-1概述一.填空题1.汽车电路主要由（）、（）、（）和用电设备及导线组成。
2.汽车电路一般有（）和（）两个电源。
主要用于保证（）和（）在不同情况下的正常工作。
3.电源的负极于车体连接，则称为（）。
4.实现网络控制主要是引入了（。
它连接着特定部位的传感器，每个传感器提供一路信号。
二.选择题1.目前，汽车电器系统标称电压有（）两种。
A. 12V 24VB. 6V 12VC. 24V 48VD. 220V 380V2.为了确保各用电器能独立工作，互补干扰，汽车上的电源均采用（）方式连接。
A. 并联B.串联C.D.3.下列不属于电子控制器件的是（）。
A.手动开关B.压力开关C. 电控单元D. ECU4.采用（）方式时，电源的一个电极连接到车体上，称为“搭铁”。
A.单线制B.双线制C.多线制D.三、简答题1.什么是单线制？2.汽车全车电路一般由哪几个相对独立的分系统组成？3.什么是汽车电路图？4.识读3-1所示的简单汽车电源、起动、充电、点火、仪表和喇叭系统电路图，并回答下列问题。
（1）、在图3-1中，蓄电池和交流发电机是怎么连接的？（2）、在图3-1中，展示了简单汽车电路的哪几个相对独立的分系统电源电路。
起动电路。
点火电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
（3）、在图3-1中，水温传感器、油压传感器、燃油传感器和喇叭电路是采用什么连接方式确保其各自独立工作的（4）、根据表中项目分类要求，写出图3-1中相应电器的名称。
，3-2汽车电路图用图形符号一.填空题（请将正确答案填在横线空白处） 1.在实际应用中，图形符号一般为（）布置。
2.在汽车电路图中，图形符号均按（）、（）的正常状态表示。
3.电气简图用图形符号主要有（）、（）和（）三种基本形式。
4.（一）是指用以表示一类产品和此类产品特征的简单符号。
5.当某些特定装置或概念的图形符号在标准中未列出时，允许通过（）、（）和组合符号进行组合或派生出新的图形符号。
汽车整车电路识图补考复习题
汽车整车电路识图补考复习题一、捷达车架上常用汽车电线的颜色填表字母颜色字母颜色WS 白色GR 灰色SW 黑色LI 紫色BR 棕色GE 黄色GN 绿色BL 蓝色1，汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。
2，汽车电路的基本组成：过载保护器件，控制器件，用电器，导线3，汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图二、下面是汽车常用指示灯的图标，请详细说明1 ，汽车的电路：用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。
图标含义图标含义5．1．1 灯光总开关及信号装置标志，见图1所示。
信号装置显示颜色应为绿色。
5．1．10 危险报警灯操纵件及信号装置标志，见图10所示。
信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。
信号装置也可采用左右转向指于信号装置同时闪烁来代替。
5．1．2 前照灯远光操纵件及信号装置标志，见图2所示。
信号装置显示颜色应为蓝色。
标志的图形轮廓线内可涂实，线条数可以是四条。
5．1．11 前风窗玻璃刮水器操纵件标志，见图11所示。
5．1．3 前照灯近光操纵件及信号装置标志，见图3所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，线条数可以是四条。
当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
5．1．12 前风窗玻璃洗涤器操纵件标志，见图12所示。
5．1．4 位置（侧）灯操纵件及信号装置标志，见图4所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
汽车维修电工初级(汽车电路识图)模拟试卷2(题后含答案及解析)
汽车维修电工初级（汽车电路识图）模拟试卷2(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。
5. 简答题1．项目：正确答案：在电气图中，通常把用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等统称为项目。
涉及知识点：汽车电路识图2．电路原理图：正确答案：是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上。
它是电气技术中使用最广泛的一种重要的电路简图。
涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。
3．汽车上的电源为_______和_______。
正确答案：蓄电池；发电机涉及知识点：汽车电路识图4．图形符号一般为_______或_______布置，但在不改变符号意义或不引起混淆的前提下，可根据图样布置的需要进行_______或镜像放置。
正确答案：水平；垂直；旋转涉及知识点：汽车电路识图5．一个完整的项目代号由四个代号段组成，分别是_______、_______、_______和_______。
正确答案：高层代号；位置代号；种类代号；端子代号涉及知识点：汽车电路识图6．原理框图中，原则上均应标注项目代号，项目代号一般紧靠框的_______或_______标注。
正确答案：上方；左上方涉及知识点：汽车电路识图7．为了尽量接近实际情况，敷线图中的电器不用_______，而是用该电器的_______或特征表示。
正确答案：图形符号；外形轮廓涉及知识点：汽车电路识图8．导线的_______标注在颜色代码的_______，单位为_______时不标注。
正确答案：截面积；前面；毫米涉及知识点：汽车电路识图9．五十铃汽车不同电路采用了不同色标绝缘层的导线，电路中主要线束的导线用_______，属于辅助电路的导线用_______。
正确答案：单色；带色条涉及知识点：汽车电路识图10．帕萨特轿车大部分_______和_______都安装在中央线路板正面，_______从中央线路板反面接插后通往各用电设备。
汽车电路识图题库及答案
思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。
2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。
3. 汽车用继电器可分为____________和____________ 两种。
4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。
5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。
6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。
二、选择题1. 下列开关不属于按操纵方式分类的是（）。
A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。
A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。
A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。
2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。
2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。
3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车整车电路识图补考复习题
一、捷达车架上常用汽车电线的颜色填表
字母颜色字母颜色
WS 白色GR 灰色
SW 黑色LI 紫色
BR 棕色GE 黄色
GN 绿色
BL 蓝色
1，汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知
识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。
2，汽车电路的基本组成：过载保护器件，控制器件，用电器，导线
3，汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图
二、下面是汽车常用指示灯的图标，请详细说明
1 ，汽车的电路：
用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。
图标含义图标含义
5．1．1 灯光总开关及信号装置标志，见图1所示。
信号装置显示颜色应为绿色。
5．1．10 危险报警灯操纵件及信号装置标志，见图10所示。
信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。
信号装置也可采用左右转向指于信号装置同时闪烁来代替。
5．1．2 前照灯远光操纵件及信号装置标志，见图2所示。
信号装置显示颜色应为蓝色。
标志的图形轮廓线内可涂实，线条数可以是四条。
5．1．11 前风窗玻璃刮水器操纵件标志，见图11所示。
5．1．3 前照灯近光操纵件及信号装置标志，见图3所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，线条数可以是四条。
当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
5．1．12 前风窗玻璃洗涤器操纵件标志，见图12所示。
5．1．4 位置（侧）灯操纵件及信号装置标志，见图4所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
5．1．13 前风窗玻璃刮水器及洗涤器组合操纵件标志，见图13所示。
此操纵件的含义为洗涤器工作时，刮水器同步工作。
5．1．5 前雾灯操纵件及信号装置标志，见图5所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实。
5．1．14 前照灯清洗器操纵件标志，见图14所示。
5．1．6 后雾灯操纵件及信号装置标志，见图6所示。
信号装置显示颜色应为黄色。
标志的图形轮廓线内可涂实。
5．1．15 前风窗玻璃除霜和除雾操纵件及信号装置标志，见图15所示。
信号装置显示颜色应力黄色。
5．1．7 前照灯水平手调机构操纵件标志，见图7所示。
标志的图形轮廓线内可涂实，线条数可以是五条。
5．1．16 后风窗玻璃除霜和除雾操纵件及信号装置标志，见图16所示。
信号装置显示颜色应为黄色。
5．1．8 驻车灯操纵件及信号装置标志，见图8所示。
信号装置显示颜色应为绿色5．1．17 风扇（暖风／冷气）操纵件标志，见图17所示。
暖风档应用红色，冷气档应用蓝色。
标志可用图形轮廓线表示。
5．1．9 转向指示灯操纵件及信号装置标志，见图9所示。
信号装置显示颜色应为闪烁绿色。
如果转向指示灯信号装置向左、向右信号是分开的，其标志的两个箭头也可分开使用。
标志的图形轮廓线内可涂实。
5．1．18 发动机预热信号装置标志，见图18所示。
信号装置显示颜色应为黄色。
5．1．19 阻风门（冷起动装置）操纵件及信号装置标志，见图19所示。
信号装置显示颜色应为黄色
5．1．20 制动系统故障（制动防抱系统故障除外）信号装置标志，见图20所示。
信号装置显示颜色应为
红色。
5．1．22 蓄电池充电指示器和警报信号装置标志，见图22所示。
信号装置显示颜色应为红色。
5．1．21 燃油液面高度指示器和警报信号装置标志，见图21所示，信号装置显示颜色应为黄色。
标志
可用图形轮廓表示。
5．1．23 发动机冷却液温度指示器和警报信号装置标志，见图23所示。
信号装置显示颜色应为红色。
5．2 汽车操纵件、指示器及信号装置中非强制标示的标志及信号装置的显示颜色应符合下列规定：
5．2．1 驻车制动器处于制动状态信号装置标志，见图24所示。
信号装置显示颜色为红色。
如果用一个信号装置表示5.1.20和5.2.1两个制动系统状态，则必须使用5.1.20制动系统故障信号装置标志。
5．2．3 后风窗玻璃洗涤器操纵件标志，见图26所示。
5．2．2 后风窗玻璃刮水器操纵件标志，见图25所示。
5．2．4 后风窗玻璃刮水器和洗涤器组合操纵件标志，见图27所示。
此操纵件的含义为洗涤器工作时，刮水器同步工作。
5．2．5 间歇性风窗玻璃刮水器操纵件标志，见图28所示。
5．2．6 喇叭操纵件标志，见图29所示。
5．2．7 发动机盖操纵件标志，见图30所示。
标志可用图形轮廓线表示。
5．2．8 后行李厢盖操纵件标志，见图31所示。
标志可用图形轮廓线表示。
5．2．9 安全带操纵件及警报信号装置标志，见图32所示。
信号装置显示颜色应为红色。
标志可用图形轮廓线表示。
5．2．12 制动防抱系统故障信号装置标志，见图35所示。
信号装置显示颜色应为黄色。
5．2．10 机油压力指示器及警报信号装置标志，见图33所示。
信号装置显示颜色应为红色。
5．2．13 电喷发动机故障信号装置标志，见图36所示。
信号装置显示颜色
应为黄色
2 ，电路图的识读方法中回路原则
直流电路而言，电流总是要从电源的正极出发，通过导线，经熔断器、开关到达用电器，再经过导线 (或搭铁 )回到同一电源的负极，在这一过程中，只要有一个环节出现问题，此电路就无法构成回路而使用电器无法得到电能
三：看下面的捷达汽车电路接线图，说出下列符号的含义
●30：常用的常有的电源线
●15：汽车1、2档的电源线
●X：汽车1 档的电源线，又是称为卸荷线。
●31：汽车电路中的接地线
●C：汽车电路图中的发电机的符号
●C1：汽车电路图中的发电机上的电压调节器的符号
●J59：中间的继电器在电路图中的代号
●H1/2：在电路图中的中央配电盒上的H1插座上的第二根线
●Y/3：在电路图中的中央配电盒上的Y插座上的第三根线
●55：表示在该面最下面的4号坐标上电路图中的接线接头与55号标志
●粗实线的含义是：表示在中央配电盒外部的电路中的线路
●细实线的含义是：表示在中央配电盒内部的电路中的线路
●导线上6.0的含义是：表示在汽车电路中的线路导线的粗细是6MM
四：下面是汽车电路的图形符号，请说明
三，简答题
1 ，汽车电路与一般家用电器的电路的相同点（共性）有哪些？2，汽车电路与一般家用电器的电路的不相同点（区别）有哪些？。
