2018年注册电气工程师考试专业知识真题
2018年注册电气工程师（供配电）考试专业知识（上午）真题(总分：，做题时间：240分钟)一、单项选择题(总题数：40，分数：1.低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项公式的要求，且不应大于下列哪项数值（分数：）≤2000/IG，10Ω≤2000/IG，4Ω√≤120/IG，4Ω≤50/IG，1Ω解析：2.直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负荷（分数：）A.连续运行的直流电动机B.热工动力负荷√C.逆变器D.电气控制、保护装置等解析：3.配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍（分数：）倍倍倍√倍解析：4.某学校教室长 ,宽，灯具安装高度离地，离工作面高度，则该教室的室形指数为下列哪项数值（分数：）√解析：5.已知同步发电机额定容量为 25MVA，超瞬态电抗百分值 Xd"=%,标称电压为 10kV,则超瞬态电抗有名值最接近下列哪项数值（分数：）Ω√Ω解析：电能计量应采用下列哪一级精度的有功电能表（分数：）√解析：7.继电保护和自动装置的设计应满足下列哪一项要求（分数：）A.可靠性、经济性、灵敏性、速动性B.可靠性、选择性、灵敏性、速动性√C.可靠性、选择性、合理性、速动性D.可靠性、选择性、灵敏性、安全性解析：8.当 10/ 变压器向电动机供电时，全压直接经常起动的笼型电动机功率不应大于电源变压器容量的百分数是多少（分数：）%% √%%解析：9.在系统接地型式为 TN 及 TT 的低压电网中，当选用 YynO 接线组别的三相变压器时，其由单相不平衡负荷引起中性线电流不得超过低压绕组额定电流的多少（百分数表示)，且其一相的电流在满载时不得超过额定电流的多少（百分数表示）（分数：）%，60%%，80%%，100% √%，120%解析：10.在爆炸性粉尘环境内，下列关于插座安装的论述哪一项是错误的（分数：）A.不应安装插座√B.应尽量减少插座的安装数量C.插座开口一面应朝下，且与垂直面的角度不应大于D.宜布置在爆炸性粉尘不易积聚的地点解析：11.某 IT 系统额定电压为 380V,系统中安装的绝缘监测电器的测试电压和绝缘电阻的整定值，下列哪一项满足规范要求（分数：）A.测试电压应为 250V，绝缘电阻整定值应低于ΩB.测试电压应为 500V，绝缘电阻整定值应低于Ω√C.测试电压应为 250V，绝缘电阻整定值应低于ΩD.测试电压应为 1000V，绝缘电阻整定值应低于Ω解析：12.变电所的系统标称电压为 35kV，配电装置中采用的高压真空断路器的额定电压，下列哪一项是最适宜的（分数：）√解析：13.关于无人值班变电站直流系统中蓄电池组容量选择的描述，下列哪一项是正确的（分数：）A.满足事故停电 1 小时内正常分合闸的放电容量B.满足全站事故停电 1 小时的放电容量C.满足事故停电 2 小时内正常分合闸的放电容量D.满足全站事故停电 2 小时的放电容量√解析：14.建筑中消防应急照明和疏散指示的联动控制设计，根据规范的规定，下列哪项是正确的（分数：）A.集中控制型消防应急照明和疏散指示系统，应由应急照明控制器联动控制火灾报警控制器实现B.集中电源集中控制型消防应急照明和疏散指示系统，应由应急照明控制器控制消防联动控制器实现C.集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现√D.自带电源非集中控制型消防应急照明和疏散指示系统，应由消防应急照明配电箱联动控制消防联动控制器实现解析：15.有线电视的卫星电视接收系统设计时，对卫星接收站站址的选择，下列哪项不满足规范的要求（分数：）A.应远离高压线和飞机主航道B.应考虑风沙、尘埃及腐蚀性气体等环境污染因素C.宜选择在周围无微波站和雷达站等干扰源处，并应避开同频干扰D.卫星信号接收方向应保证卫星接收天线接收面 1/3 无遮挡√解析：16.视频显示系统的工作环境以及设备部件和材料选择，下列哪项符合规范的规定（分数：）视频显示系统的室内工作环境温度应为0~40℃、PDF 视频显示系统的室外工作环境温度应为-40~55℃√视频显示系统的室外工作环境温度应为-40〜55℃D.系统采用设备和部件的模拟视频输入和输出阻抗以及同轴电缆的特性阻抗均为 100解析：17.实测用电设备端子电压偏差如下，下列哪项不满足规范的要求（分数：）A.电动机：3%B.一般工作场所照明：+5%C.道路照明：-7%D.应急照明：+7% √解析：18.在两个防雷区的界面上进行防雷设计时，下面哪项目不符合规范的规定（分数：）A.在两个防雷区的界面上宜将所有通过界面的金属物做等电位连接B.当线路能承受所发生的电涌电压时，电涌保护器应安装在路进线处C.线路的金属保护层宜首先于界面处做等电位连接√D.线路的屏蔽层宜首先于界面处做一次等电位连接解析：19.在室内照明设计中，按规范规定，下列哪个场所宜选用 3300~5300K 的相关色温的光源（分数：）A.病房B.教室√C.酒吧D.客房解析：及以下变配电所设计选择配电变压器，下述哪项措施能节约电缆和减少能源损耗（分数：）A.动力和照明不共用变压器B.设置 2 台变压器互为备用√C.低压为的单台变压器的容量不宜大于 1250kVAD.选用 Dyn11 接线组别变压器解析：21.在一般照明设计中，宜选用下列哪种灯具（分数：）A.荧光高压汞灯B.卤钨灯C.大于 25W 的荧光灯√D.小于 25W 的荧光灯解析：22.用户端供配电系统设计中，下列哪项设计满足供电要求（分数：）A.—级负荷采用专用电缆供电B.二级负荷由两回线路供电√C.选择阻燃型 10kV 高压电缆在城市交通隧道内敷设D.消防设备配电箱不必独立设置解析：23.当 1000kVA 变压器负荷率≤85%时，概略计算变压器中的无功功率损耗占计算负荷的百分比为下列哪项数值（分数：）%%%% √解析：24.建筑照明设计中，下列哪项是灯具效能的单位（分数：）A.cd/m2SrW √D.W/m2解析：25.关于接闪器的描述，下列哪一项是错误的（分数：）A.接闪杆杆长 lm 以下时，圆钢不应小于 12mm，钢管不应 20mmB.接闪杆的接闪端宜做成半球状，其最小弯曲半径宜为 mm,最大宜为√C.当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于 12mm;扁钢截面不应小于 100mm2，其厚度不应小于 4mmD.架空接闪线和接闪网宜采用截面不小于 50mm2热镀锌钢绞线或铜绞线解析：26.同级电压线路相互交叉或与较低电压线路、通信线路交叉时的两交叉线路异线间或上方线路导线与下方线路地线的最小垂直距离，不得小于下列哪一项数值（分数：）、10kV,2m~110kV,3m,4m,6m √解析：27.供配电系统设计规范规定，允许低压供配电级数是多少（分数：）A.—级负荷低压供配电级数不宜多于一级B.二级负荷低压供配电级数不宜多于两级C.三级负荷低压供配电级数不宜多于三级D.负荷分级无关，低压供配电级数不宜多于三级√解析：配电室，采用移开式高压开关柜背对背双排布置，其最小操作通道最小应为哪项数值（分数：）A.单手车长度+1200mm √B.双手车长度+900mmC.双手车长度+1200mm解析：29.考虑到电网电压降低及计算偏差，则设计可采用的交流电动机最大转矩 Mmax 为下列哪一项（分数：）√解析：30.某低压配电室，配电室长度为 9m，关于该配电室的布置，下列哪一项描述不符合规范的规定（分数：）A.配电室应设置两个出口，并宜布置在配电室两侧B.配电室的门应向外开启C.配电室内的电缆沟，应采取防水和排水措施D.电室的地面宜与本层地面平齐√解析：31.关于 35kV 变电站的布置，下列哪项不符合规范的规定（分数：）A.变电站主变压器布置除应满足运输方便外，并应布置在运行噪声对周边环境影响较小的位置B.变电站内为满足消防要求的主要道路宽度应为√C.屋外变电站实体围墙不应低于D.电缆沟的沟底纵坡不宜小于 %解析：32.在均衡充电运行情况下，关于直流母线电压的描述，下列哪一项不符合规范的规定（分数：）A.直流母线电压应为直流电压系统标称电压的 105% √B.专供控制负荷直流电源系统，直流母线电压不应高于直流电源系统标称电压的 110%C.专供动力负荷的直流电源系统，直流母线电压不应高于直流电源系统标称电压的 %D.对控制负荷和动力合并供电的直流电源系统，直流母线电压不应高于直流电源系统标称电压 110%解析：33.埋入土壤中与低压电气装置的接地装置连接的接地导体（线）在既无机械损伤保护又无腐蚀保护时的最小截面积为下列哪项数值（分数：）A.铜：,钢：10mm2B.铜：16mm2,钢：16mm2C.铜：25mm2,钢：50mm2√D.铜：40mm2,钢：60mm2解析：34.交流电力电子开关保护电器，当过电流倍数为时，动作时间应为下列哪项数值（分数：）√解析：35.已知地区 10kV 电网电抗标么值 X*c=，经 8km 架空线路送至某厂，每千米线路电抗标么值 X*1=,电网基准容量为 100MVA，若不考虑线路电阻，则线路末端的三相短路电流为下列哪项数值（分数：）√解析：36.油浸式电抗器装设下列哪项保护时，应带延时动作于跳闸（分数：）A.瓦斯保护B.电流速断保护C.过电流保护√D.过负荷保护解析：37.为了改善用电设备端子电压偏差,电网有载调压宜采用逆调压，调压的范围哪项符合规范的规定（分数：）以上的电网：额定电压的 0~+3%及以上的电网：额定电压的 0~+5% √以上的电网:额定电压的 0~+7%D.照明负荷专用低压网络：额定电压的-10~+5%解析：38.在建筑照明设计中，作业面临近周围照度可低于作业面照度，规范规定作业面邻近周围是指作业面外宽度不小于下列哪项数值的区域（分数：）√解析：39.各类防雷建筑物应设内部防雷装置，在建筑物的地下室或地面层处，下列哪项物体不应与防雷装置做防雷等电位连接（分数：）A.建筑物金属体B.金属装置C.建筑物内系统D.进出建筑物的所有管线√解析：40.气体绝缘金属封闭开关设备区域专用接地网与变电站总接地网的连接线，不应小于几根，连接线截面的热稳定校验电流，应按单相接地故障时最大不对称电流有效值的百分之多少取值。
下列哪项数值满足规范的要求（分数：）根，35% √根，25%根，15%根，5%解析：二、多项选择题(总题数：30，分数：41.电力负荷符合下列哪些情况的应视为二级负荷（分数：）A.中断供电将造成人身伤害B.断供电将在经济上造成较大损失√C.供电将影响较重要用电单位的正常工作√D.中断供电将造成重大设备损坏解析：42.三相短路发生在下列哪些情况时，短路电交流分量在整个短路过程中的衰减可忽略不计（分数：）A.有限电源容量的网络B.限大电源容量的网络√C.远离发电机端√*c≥3(X*c 为以电源容量为基准的计算电抗) √解析：43.为控制电网中各类非线性用电设备所产生的谐波引起的电网电压正弦波畸变率，宜采取下列哪些措施（分数：）A.设置无功补偿装置B.短路容量较大的电网供电√C.选用 Dyn 11 接线组别的三相配电变压器√D.降低整流变压器二次侧的相数及整流脉冲数解析：44.电容器分组时，应满足下列哪些项的要求（分数：）A.分组电容器投切时，不产生谐波√B.应适当增加分组数和减小分组容量C.应与配套设备的技术参数相适应√D.应满足电压偏差的允许范围√解析：45.某 35/10kV 变电站，主变压器为两台，为了降低某 10kV 电缆线路末端的短路电流，下列哪些措施项是可行的（分数：）A.变压器并列运行B.变压器分列运行√C.在该 10kV 回路出线处串联限流电抗器D.在变压器回路中串联限流电抗器√解析：46.油浸变压器 10/，800kVA，单独运行，必须装设下列哪些项保护（分数：）A.温度保护B.纵联差动保护C.瓦斯保护√D.电流速断保护√解析：47.下列哪些设备在选择时需要同时进行动稳定和热稳定校验（分数：）A.高压真空接触器√B.高压熔断器C.电力电缆D.交流金属封闭开关设备√解析：48.关于某 380V 异步电动机断相保护的论述，下列哪些项是正确的（分数：）A.连续运行的电动机，当采用熔断器保护时，应装设断相保护√B.连续运行的电动机，当采用断路器保护时，宜装设断相保护√C.短时工作的电动机，断路器保护时，可不装设断相保护√D.当采用断路器保护兼做控制电器时，可不装设断相保护√解析：49.在爆炸性环境下，变电所的设计应符合下列哪些项规定（分数：）A.变电所应布置在爆炸性环境以外，当为正压室时，可布置在 1 区、2 区√B.变电所应布置在爆炸性环境以外，当为负压室时，可布置在 0 区、20 区C.对于可燃物质比空气重的爆炸性气体环境，位于爆炸危险区附加 2 区的变电所的电气和仪表的设备层地面应高出室外地面√D.对于可燃物质比空气重的爆炸性气体环境，位于爆炸危险区附加 2 区的变电所的电缆室可以与室外地面平解析：50.关于 35kV 变电站的站址选择，下列哪些项描述是正确的（分数：）A.应靠近负荷中心√B.通运输应方便√C.周围环境宜无明显污秽、空气污秽时，站址宜设在受污染源影响最小处√D.站址标高宜在 30 年遇高水位上，无法避免时，站区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，并应高于内涝水位解析：系统可分为单电源系统和多电源系统，对于具有多电源的 TN 系统，下列哪些项要求是正确的（分数：）A.不应在变压器的中性点或发电机的星形点直接对地连接√B.变压器的中性点或发电机的星形点之间相互连接的导体应绝缘，且不得将其与用电设备连接√C.电源中性点间相互连接的导体与 PE 之间，应只一点连接，并应设置在总配电屏内√D.装置的 PE 不允许另外增设接地解析：52.闪电电涌侵入建筑物内的途径，正确的说法是下列哪些项（分数：）A.架空电力线路√B.电力电缆线路√C.电信线路√D.各种工艺管道解析：53.关于变电所主接线形式的优缺点，下列哪些项叙述是正确的（分数：）A.母线分段接线的优点是：当一段母线故障时，可保证正常母线不间断供电B.外桥接线的缺点是：桥连断路器检修时，两路电源需解列运行√C.外桥接线的优点是：桥连断路器检修时，两路电源不需解列运行D.内桥接线的缺点是：线路断路器检修时，对应的变压器需要较长时间停电√解析：54.海拔高度 1000m 及以下地区，6kV~20kV 户内高压配电装置的最小相对地或相间空气间隙（mm)，下列哪些项数据符合规范的规定（分数：）,100mm √，120mm，150mm √，180mm √解析：55.下列哪项可作为隔离电器（分数：）A.半导体开关以下的插头和插座√C.熔断器√D.接触器解析：56.第二类防雷建筑物的防雷措施，下列哪些项符合规范的要求（分数：）A.第二类防雷建筑物外部防雷的措施，宜采用装设在建筑物上的接闪网、接闪带或接闪杆，也可采用由接闪网、接闪带或接闪杆混合组成的接闪器√B.专设引下线不应少于 2 根，并且应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不宜大于 18m √C.外部防雷装置的接地应和防雷电感应、内部防雷装置、电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。
注册电气工程师专业考试(供配电专业)专业知识上午真题2018年
注册电气工程师专业考试(供配电专业)专业知识上午真题2018年一、单项选择题(每题的备选项中只有1个最符合题意)1. 低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项公式的要求，且不应大于下列哪项数值?______A.R≤2000/IG，10ΩB.R≤2000/IG，4ΩC.R≤120/IG，4ΩD.R≤50/IG，1Ω答案：B[解答] 《交流电气装置的接地设计规范》(GB 50065—2011)第6.1.2条。
2. 直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负荷?______A.连续运行的直流电动机B.热工动力负荷C.逆变器D.电气控制、保护装置等答案：B[解答] 《电力工程直流系统设计技术规程》(DL/T 5044—2014)第4.1.2-1条。
3. 配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍?______A.1倍B.2倍C.3倍D.4倍答案：C[解答] 《工业与民用供配电设计手册》(第四版)P1“1.1.2计算负荷的分类及其用途”。
4. 某学校教室长9.0m，宽7.4m，灯具安装高度离地2.60m，离工作面高度1.85m，则该教室的室形指数为下列哪项数值?______A.1.6B.1.9C.2.2D.3.2答案：C[解答] 《照明设计手册》(第三版)P7式(1-9)。
5. 已知同步发电机额定容量为25MVA，超瞬态电抗百分值标称电压为10kV，则超瞬态电抗有名值最接近下列哪项数值?______A.0.55ΩB.5.5ΩC.55ΩD.550Ω。
2018注册电气(供配电)专业知识空白真题(下)
2018年度全国勘察设计注册电气工程师（供配电）执业资格考试试卷专业知识（下）二〇一八年十月―、单项选择题（共 40 题，每题 1 分。
每题的备选项中只有一个最符合题意）1. 在可能发生对地闪击的地区，下列哪项应划为第一类防雷建筑物？A.国家级重点文物保护的建筑物B.国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆，国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物C.制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者D.具有 0 区或 20 区爆炸危险场所的建筑物2.当广播系统采用无源广播扬声器时，下列哪项符合规范的规定？A.传输距离大于 100m 时，应选用外置线间变压器的定压式扬声器B.传输距离大于 200m 时，宜选用外置线间变压器的定阻式扬声器C.传输距离大于时，宜选用内置线间变压器的定压式扬声器D.传输距离大于 200m 时，应选用内置线间变压器的定阻式扬声器3.配电系统的雷电过电压保护，下列哪项不合规范的规定？A.0~35kV 配电变压器，其髙压侧应装设无间隙金属氧化物避雷器，但应B.远离变压器装设10kV~35kV 配电系统中的配电变压器低压侧宜装设无间隙金属氧化物避雷器C.装设在架空线路上的电容器宜装设无间隙金属氧化物避雷器D.10kV~35kV 柱上断路器和负荷开关应装设无间隙金属氧化物避雷器4.6kV~220kV 单芯电力电统的金属护套应至少有几点直接接地, 且在正常满负载情况下，未采取防止人员任意接触金属护套或屏蔽层的安全措施时，任一非接地处金属护套或屏蔽层上的正常感应电压不应超过下列哪项数值？A. 一点接地， 50VB. 两点接地， 50VC. 一点接地， 100VD. 两点接地， 100V5.在建筑照明设计中，下列哪项表述不符合规范的规定？A.照明设计的房间或场所的照明功率密度应满载股东的现行值的要求B.应在满载规定的照度和照明质量要求的前提下，进行照明节能评价C.一般场所不应选用卤钨灯，对商场、博物馆显色要求高的重点照明可采用卤钨灯D.采用混合照明方式的场所，照明节能应采用混合照明的照明功率密度值（ LPD）作为评价指标6.当电源为 10kV 线路时，全压启动的笼型电动机功率不超过电动机供电线路上的短路量的百分比为下列哪项数值？A.3%B.5%C.7%D.10%7.已知同步发电机额定容量为12.5MVA，超瞬态电抗百分值x d” %=12.5，额定电压为10.5kV，则在基准容量为S j= 100MVA下的超瞬态电抗有名值最接近下列哪项数值？A.0.11ΩB. 11ΩC.11ΩD. 110Ω8.准确度1.5 级的电流表应配备精度不低于几级的中间互感器，下列哪项数值是正确的？A.0.1 级B. 0.2 级C.0.5 级D. 1.0 级9.某车间设置一台独立运行的 10/0.4kV，800kVA 干式变压器，高压侧采用断路器进行投切，不装设下列哪项保护满足规范的要求？A. 温度保护B. 纵联差动保护C. 过电压保护D. 电流速断保护10.下列哪项情形不是规范规定的一级负荷重特别重要的负荷？A．中断供电将造成人身伤害时B．中断供电将造成重大设备损坏时C．中断供电将发生中毒、爆炸和火灾时D. 特别重要场所的不允许中断供电的负荷11.在高土壤电阻率地区,在发电厂和变电站多少米以内有较低电阻率的土壤时，可敷设引外接地极。
注册电气工程师专业考试(发输变电专业)专业知识下午真题2018年
注册电气工程师专业考试(发输变电专业)专业知识下午真题2018年一、单项选择题(每题的备选项中只有1个最符合题意)1. 各种爆炸性气体混合物的最小点燃电力比是其最小点燃电流值与下列哪种气体的最小点燃电流值之比?______A.氢气B.氧气C.甲烷D.瓦斯答案：C[解答] 依据：《爆炸危险环境电力装置设计规范》(GB 50058—2014)第3.4.1条及表3.4.1之注2。
2. 下列关于变电站6kV配电装置雷电侵入波保护要求正确的是：______A.6kV架空进线均装设电站型避雷器B.监控进线全部在站区内，且受到其他建筑物屏蔽时，可只在母线上装设MOAC.有电缆段的架空进线，MOA接地端不应与电缆金属外皮连接D.雷季经常运行的进线回路数为2回且进线均无电缆段时，MOA至6kV主变压器距离可采用25m答案：B[解答] 依据：《交流电气装置的过电压保护和绝缘配合设计规范》(GB/T 50064—2014)第5.4.13-12条。
3. 以下有关220kV～750kV电网继电保护装置运行整定的描述，哪项是错误的?______A.当线路保护装置拒动时，一般情况只允许相邻上一级的线路保护越级动作，排除故障B.330kV、500kV、750kV线路采用三相重合闸方式C.不宜在大型电厂向电网送电的主干线上接入分支线或支线变压器D.相间距离Ⅰ段的定值，按可靠躲过本线路末端相间故障整定，一般为本线路阻抗的0.8～0.85答案：B[解答] 依据：《220kV～750kV电网继电保护装置运行整定规程》(DL 559—2007)第5.10.3条。
4. 某单回输电线路，耐张绝缘子串采用4联绝缘子串，如单联绝缘子操作过电压闪络概率为0.002，则该塔耐张绝缘子串操作过电压闪络概率与以下哪个选项最接近?______A.0.0897B.0.0469C.0.0237D.0.0158答案：B[解答] 依据：《交流电气装置的过电压保护和绝缘配合设计规范》(GB/T 50064—2014)附录C(式C.2.5)。
2018年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解
2018年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．各种爆炸性气体混合物的最小点燃电流比是其最小点燃电流值与下列哪种气体的最小点燃电流值之比？（）A．氖气B．氧气C．甲烷D．瓦斯答案：C解析：《爆炸危险环境电力装置设计规范》（GB 50058—2014）第3.4.1条注2规定，最小点燃电流比（MICR）为各种可燃物质的最小点燃电流值与实验室甲烷的最小点燃电流值之比。
2．下列关于变电站6kV配电装置雷电侵入波保护要求正确的是（）。
A．6kV架空进线均装设电站型避雷器B．监控进线全部在站区内，且受到其他建筑物屏蔽时。
可只在母线上装设MOAC．有电缆段的架空进线，MOA接地端不应与电缆金属外皮连接D．雷季经常运行的进线回路数为2回且进线均无电缆段时，MOA至6kV主变压器距离可采用25m 答案：B解析：B选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-2条规定，架空进线全部在厂区内，且受到其他建筑物屏蔽时，可只在母线上装设MOA。
A选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-1条规定，变电站的6kV和10kV配电装置，应在每组母线和架空进线上分别装设电站型和配电型MOA。
C选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-3条规定，有电缆段的架空线路，MOA应装设在电缆头附近，其接地端应与电缆金属外皮相连。
D选项，依据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）表5.4.13-2，雷季中经常运行的进线回路数为2，MOA至6kV～10kV主变压器的最大电气距离为20m。
3．以下有关220kV～750kV电网继电保护装置运行整定的描述，哪项是错误的？（）A．当线路保护装置拒动时，一般情况只允许相邻上一级的线路保护越级动作，切除故障B．330kV、500kV、750kV线路采用三相重合闸方式C．不宜在大型电厂向电网送电的主干线上接入分支线或支线变压器D．相间距离I段的定值，按可靠躲过本线路末端相间故障整定，一般为本线路阻抗的0.8～0.85 答案：B解析：B选项，《220kV～750kV电网继电保护装置运行整定规程》（DL/T 559—2007）第5.10.3条规定，330kV、500kV、750kV线路及并联回路数不大于3回的220kV线路，采用单相重合闸方式。
全国注册电气工程师考试专业基础部分2018真题答案
G1
10.5kV
T1
f (1)
T2
115kV
G2
答案：B
G1
10.5kV
T1
f (1)
T2
115kV
G2
分析： 正序网络：
' x d'
xT 1
x1
xT 2
' x d'
0.1 EG1
0.1
0.3 + U fa (1)
0.1
0.1 EG2
x (1) 0.2 // 0.5 1 / 7
xT 2
' x d'
负序网络：
' x d'
xT 1
x1
0.1
0.1
0.3 + U fa ( 2 )
0.1
0.1
x ( 2) 0.2 // 0.5 1 / 7
零序网络：
xT 1
x0
xT 2
0.1
0.9 + U fa ( 0 )
0.1
x ( 0) 0.1 // 1 1 / 11
f 点发生 A 相接地短路的复合序网为正、负、零序网的串联，如下图所示：
G 10.5kV T
30MVA x 0.05
'' d
345kV
s
100km x 0.4 / km
f (3) 37kV
S 1200MVA
60MVA U k (1 2 ) % 20 U k ( 23) % 10 U k (31) % 10
答案：D
G
10.5kV T
345kV
'
S 2 U 2 S 2 150 j 50 MVA

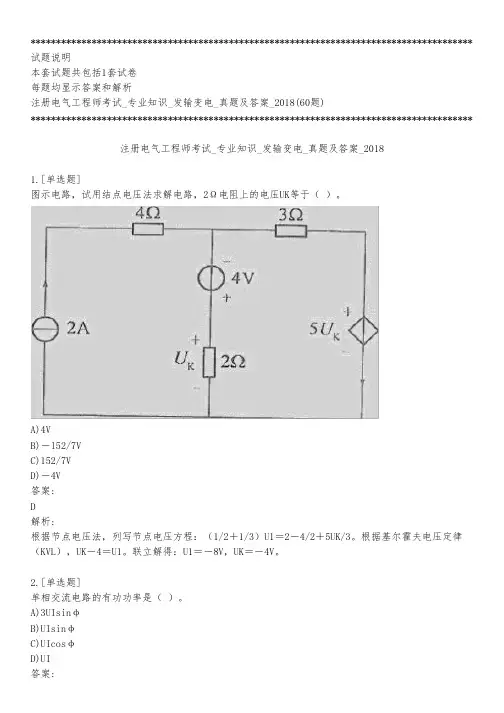

注册电气工程师考试_专业知识_发输变电_真题及答案_2018_背题模式
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_发输变电_真题及答案_2018(60题)***************************************************************************************注册电气工程师考试_专业知识_发输变电_真题及答案_20181.[单选题]图示电路，试用结点电压法求解电路，2Ω电阻上的电压UK等于（ ）。
A)4VB)－l52/7VC)152/7VD)－4V答案:D解析:根据节点电压法，列写节点电压方程：（1/2＋1/3）U1＝2－4/2＋5UK/3。
根据基尔霍夫电压定律（KVL），UK－4＝U1。
联立解得：U1＝－8V，UK＝－4V。
2.[单选题]单相交流电路的有功功率是（ ）。
A)3UIsinφB)UIsinφC)UIcosφD)UI答案:C解析:对于一端口无源正弦稳态网络N，端口电压的瞬时值表达式为：电流的瞬时值表达式为：则有：①瞬时功率p＝ui；②有功功率P＝UIcosφ，其中φ＝φu－φi；③无功功率Q＝UIsinφ；④视在功率S＝UI。
3.[单选题]若某电路元件的电压、电流分别为u＝15cos（314t－30°）V、i＝3cos（314t＋30°）A，则相应的阻抗是（ ）。
A)5∠－30°ΩB)5∠60°ΩC)5∠－60°ΩD)5∠30°Ω答案:C解析:由阻抗的定义得：4.[单选题]A)9WB)6WC)3WD)4.5W答案:D解析:交流电路中的最大功率传输定理是：工作于正弦稳态的单口网络向一个负载ZL＝RL＋jXL供电，如果该单口网络可用戴维南等效电路（其中Z0＝R0＋jX0，R0＞0）代替，则在负载阻抗等于含源单口网络输出阻抗的共轭复数（即电阻成份相等，电抗成份只数值相等而符号相反）时，负载可以获得最大平均功率为：Pmax＝Uoc2/（4R0）。
2018注册电气工程师考试发输变电专业真题及答案
2018注册电气工程师考试发输变电专业真题及答案第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]检修电源的供电半径不宜大于（ ）。
A)30mB)50mC)100mD)150m答案:B解析:《220kV～1000kV变电站站用电设计技术规程》（DL/T 5155-2016）第8.0.1条规定，主变压器、高压并联电抗器、串联无功补偿装置附近、屋内及屋外配电装置内，应设置固定的检修电源。
检修电源的供电半径不宜大于50m。
2.[单选题]配电变压器设置在建筑物外其低压采用TN系统时，低压线路在引入建筑物处PE或PEN应重复接地，其接地电阻不宜超过（ ）。
A)0.5ΩB)4ΩC)10ΩD)30Ω答案:C解析:《交流电气装置的接地设计规范》（GB/T 50065-2011）第7.2.2条规定，配电变压器设置在建筑物外其低压采用TN系统时，低压线路在引入建筑物处，PE或PEN应重复接地，接地电阻不宜超过10Ω。
3.[单选题]以下对二次回路端子排的设计要求正确的是（ ）。
A)正、负电源之间的端子排应排列在一起B)电流互感器的二次侧可连接成星形或三角形，并不经过试验端子C)强电与弱电回路端子应分开布置，强、弱电端子之间应有明显的标志，应设隔离措施D)屏内与屏外二次回路的连接，应经过端子排答案:D解析:A项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.7条规定，正负电源之间以及经常带电的正电源与合闸或跳闸回路之间的端子排应以一个空端子隔开。
B项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.6-4条规定，电流回路应经过试验段子，预告及事故信号回路和其他需断开的回路宜经过特殊端子或实验端子。
C项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.11条规定，强电与弱电回路的端子排宜分开布置，如有困难时，强、弱端子之间应有明显的标志，应设隔离措施。
2018年度全国注册电气工程师执业资格考试(供配电)专业知识试卷(下)V2
2018年度全国注册电气工程师执业资格考试（供配电）专业知识试卷（下）―、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）1.在可能发生对地闪击的地区，下列哪项应划为第一类防雷建筑物？A.国家级重点文物保护的建筑物B.国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆，国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物C.制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者D.具有0区或20区爆炸危险场所的建筑物2.当广播系统采用无源广播扬声器时，下列哪项符合规范的规定？A.传输距离大于100m时，应选用外置线间变压器的定压式扬声器B.传输距离大于200m时，宜选用外置线间变压器的定阻式扬声器C.传输距离大于时，宜选用内置线间变压器的定压式扬声器D.传输距离大于200m时，应选用内置线间变压器的定阻式扬声器3.配电系统的雷电过电压保护，下列哪项不合规范的规定？A.1035kV配电变压器，其髙压侧应装设无间隙金属氧化物避雷器，但应远离变压器装设B.1OkV35kV配电系统中的配电变压器低压侧宜装设无间隙金属氧化物避雷器C.装设在架空线路上的电容器宜装设无间隙金属氧化物避雷器D.1OkV35kV柱上断路器和负荷开关应装设无间隙金属氧化物避雷器4.6kV220kV单芯电力电统的金属护套应至少有几点直接接地, 且在正常满负载情况下，未采取防止人员任意接触金属护套或屏蔽层的安全措施时，任一非接地处金属护套或屏蔽层上的正常感应电压不应超过下列哪项数值？A.点接地，50VB.两点接地，50VC.—点接地，100VD.两点接地，100V5.在建筑照明设计中，下列哪项表述不符合规范的规定？A.照明设计的房间或场所的照明功率密度应满载股东的现行值的要求B.应在满载规定的照度和照明质量要求的前提下，进行照明节能评价C.一般场所不应选用卤钨灯，对商场、博物馆显色要求高的重点照明可采用 卤钨灯D.采用混合照明方式的场所，照明节能应采用混合照明的照明功率密度值（LPD ）作为评价指标6.当电源为10kV 线路时，全压启动的笼型电动机功率不超过电动机供电线路上 的短路容量的百分比为下列哪项数值？A.3%B.5%C.7%D.10%7.已知同步发电机额定容量为12.5MVA ，超瞬态电抗百分值x d”%=12.5，额定电压为10.5kV ，则在基准容量为S j100M V A 下的超瞬态电抗有名值最接近下列哪项 数值？A.0.11ΩB. 11ΩC.11ΩD. 110Ω8.准确度1.5级的电流表应配备精度不低于几级的中间互感器，下列哪项数值是 正确的？A.0.1级B. 0.2级C.0.5级D. 1.0级9.某车间设置一台独立运行的10/0.4kV,800kVA 干式变压器，高压侧采用断路器进行投切，不装设下列哪项保护满足规范的要求？A.温度保护B. 纵联差动保护C.过电压保护D. 电流速断保护 10.下列哪项情形不是规范规定的一级负荷重特别重要的负荷A ．中断供电将造成人身伤害时B ．中断供电将造成重大设备损坏时C ．中断供电将发生中毒、爆炸和火灾时 D.特别重要场所的不允许中断供电的负荷11.在高土壤电阻率地区,在发电厂和变电站多少米以内有较低电阻率的土壤时，可敷设引外接地极。
注册电气工程师专业考试(发输变电专业)专业知识上午真题2018年
注册电气工程师专业考试(发输变电专业)专业知识上午真题2018年一、单项选择题(每题的备选项中只有1个最符合题意)1. 在高压配电装置的布置设计中，下列哪种情况应设置防止误入带电间隔的闭锁装置?______A.屋内充油电气设备间隔B.屋外敞开式配电装置接地刀闸间隔C.屋内敞开式配电装置母线分段处D.屋内配电装置设备低式布置时答案：D[解答] 依据：《高压配电装置设计技术规程》(DL/T 5352—2018)第2.1.11条。
2. 下面是对风力发电场机组和变电站电气接线的阐述，其中哪一项是错误的?______A.风力发电机组与机组变电单元宜采用一台风力发电机组对应一组机组变电单元的单元接线方式B.风电场变电站主变压器低压侧母线短路容量超市设备允许值时，应采取限制短路电流的措施C.风电场机组变电单元的低压电气元件应能保护风力发电机组出口断路器到机组变电单元之间的短路故障D.规模较大的风力发电厂变电站与电网联结超过两回线路时应采用单母线接线型式答案：D[解答] 依据：《风力发电场设计规范》(GB 51096—2015)第7.1.1条、第7.1.2条。
3. 中性点直接接地的交流系统中，当接地保护动作不超过1min切断故障时，电力电缆导体与绝缘屏蔽层之间的额定电压选择，下列哪项符合规范要求?______A.应不低于100%的使用回路工作相电压选择B.应不低于133%的使用回路工作相电压选择C.应不低于150%的使用回路工作相电压选择D.应不低于173%的使用回路工作相电压选择答案：A[解答] 依据：《电力工程电缆设计规范》(GB 50217—2018)第3.2.2-1条。
4. 某额定容量63MVA，额定电压比110/15kV升压变压器，其低压侧导体宜选用下列哪种截面形式?A.钢芯铝绞线B.圆管形铝导体C.矩形铜导体D.槽形铝导体答案：C[解答] 依据：《导体和电器选择设计技术规定》(DL/T 5222—2005)第7.3.2条。
2018注册电气(供配电)专业基础空白真题(word可编辑)
2018年度全国勘察设计注册电气工程师（供配电）执业资格考试试卷基础考试（下）二〇一八年十月一、单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1.关于基尔霍夫电压定律，下面说法错误的是： A 适用丁线性电路 B.适用于非线性电路C. 适用于电路中的任何一个结点D. 适用于电路中的任何一个回路2. 叠加定理不适用于A.电阻电路B.线性电路C.非线件电路D.电阻电路和线性电路3. 功率表测量的功率是:A.瞬时功率B.无功功率C.视在功率D.有功功率4.图示电路，已知U c = 6∠0°V ，负载Z L 能够获得的最大功率是:A.1.5WB.3.5WC.6.5WD. 8 W5. 电源对称(Y 型连接)的负载不对称的三相电路如图所示，Z 1 = (150 + j75)Ω ，Z 2 = 75Ω，Z 3 = (45 + j45)Ω，电源和电压 220V ，电源线电流I Æ等于:A.I Æ = 6.8∠ －85.95°AB. IÆ = 5.67∠－ 143.53°AC. IÆ = 6.8∠85.95°A AD. IÆ = 5.67∠143.53°A6.图示电路，电流源两端电压 U 等于:A.10WB.8WC.12WD. 4W7.已知一端口的电压u = 100 cos(wt + 60°) V，电流i = 5 cos(wt + 30°) A，其功率是：A.1B.0C.0.866D.0.58.图示电路，R1=R2=R3=R4=R5=3Ω，其ab 端的等效电阻是:A.3ΩB.4ΩC.9ΩD. 6Ω9.图示电路，t=0 时，开关S 由1 扳向 2，在t ≤ 0 时电路已达稳态，电源和电容元件的初始值i(0+)和u2(0+)分别是:A.4A，20VB.4A，15VC.3A，20VD.3A，15V10.图示电路中，已知i L = √2 cos 5t A，电路消耗功率P=5W，C = 0.2v，L=1N，电路中电阻 R 的值为:A.0ΩB.5ΩC.15ΩD.20Ω11、图示电路中，t=0 时开关由 1 板向2，t<0 时电路已达稳定状态，t ≥ 0时电容的电压u c(t)是:A.(12 － 20e–t)VB. (12 + 20e–t)VC. (－8 + 4e–t)VD.(－8 + 20e–t)V12.无限大真空中有一半径为α的球，内部均匀分布有体电荷，电荷总量为 q，在r ＜α的球内部，任意一 r 处的电场强度的大小 E 为:13.两半径为 a 和b(a € b)的同心导体球面间电位差为V O，则两电极间电容为:A.4πε abB.4πε abb–a b+a13.两半径为a和b(a ＜ b)的同心导体球面间电位差为V0，则两电极间电容为:14.各向同性线性媒质的磁导率为μ，其中存在的做场做感应强度，该媒质内的磁化强度为：15.无损耗传输线的原参数为L0= 1.3 × 10–3H/km，C0= 8.6 × 10–9F/km，欲使改路线工作在匹配状态，则终端应接多大的负载：A.289B.389C.489D.58916.一半径为 1m 的导体球作为接地极，深埋于地下，土壤的电导率γ = 10–2S/n，则此接地导体的电阻应为:A.31.84ΩB.7.96ΩC.63.68ΩD.15.92Ω17.空气中半径为 R 的球域内存在电荷体密度ρ =0.5r的电荷，则空间最大的电场强度R2 R8ε0 8ε0R2 R4ε04ε018 半径为α的长直导线通有电流 I，周围是磁导率为μ的均匀媒质，r＞α的媒质磁场强度大小为:19.测得一放大电路中三极管各级电压如图所示，则该三极管为：B.D.A.C.A.NPN 型锗管B.NPN 型硅管C.PNP 型锗管D.PNP 型硅管20.如图所示电路所加入电压为正弦波。
