配电房主要设备及作用
配电房主要设备介绍
配电房主要设备介绍1.高压进线隔离柜2.高压计量柜3.高压进线柜4.P T柜5.变压器出线柜6.高压母联柜7.高压隔离柜8.变压器9.直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜计量柜就是计量电能用的。
包含设备为：1.电流互感器，为电度表提供电流信号；2.电压互感器，为电度表提供电压信号；3.高压熔断器，为电压互感器提供过流保护；4.三线三相电度表，计量电能。
三、进线柜就是一段母线的进线开关柜，内装有主断路器。
四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器P T、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和P T柜，装在同一个电柜内，所以我们酒店没设有单独的P T柜。
五、母联柜母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关六、隔离柜也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入主要是和外部电源隔开。
七、变压器我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
开闭所、配电房、变电所、变压站的区别要点
变电所、配电房、开关站、开闭所的概念区别输入电压等级在35KV 及以上，供出电压为10KV （或者6kv ）的，有主变压器，有电压改变的叫变电所；变电所一般只有两种电压的转变，规模较小。
比变电所大的叫变电站，往往有多种电压等级的转变。
如一个变电站常有10KV 、40.5KV 、110KV 、220KV 等电压等级的线路，是输电线路的中枢。
10kv 及以下电压等级的变电单位，叫配电房。
电压不变，没有变压器，只有同一电压等级输入输出的，10kv 电压等级的，就是开闭所，35kv 及以上电压等级的，叫开关站。
输入电压等级在35KV 及以上，供出电压为10KV （或者6kv ）的，有主变压器，有电压改变的叫变电所；10kv 及以下电压等级输入的，叫配电房。
电压不变，没有变压器，只有同一电压等级输入输出的，10kv 电压等级的，就是开闭所。
35kv 及以上电压等级的，叫开关站。
变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器。
配电房是高、低压成套装置集中控制，接受和分配电能的场所。
配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。
主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。
DLT599-1996城市中低压配电网改造技术导则7.5 住宅小区的建筑规划面积累计10000～20000m2应建一座配电站，大型住宅小区应建设开闭所向若干个配电站供电。
所以主要看这个设施如果是10KV 进10KV 出，就是开闭所，如果10KV 进380v 以下低压出，就是配电房。
开闭站：建在城市主要道路的路口附近、附和中心区和两座高压变电站之间，汇集若干条变电站10KV 出线作为电源，以相同电压等级向用户供电的开关设备的集合，并且具有出线保护。
主要起转输作用。
也叫开关站。
配电室：指10kV 及以下电压等级设备的设施，分为高压配电室和低压配电室。
高压配电室一般指6kV －10kV 高压开关室；低压配电室一般指10kV 或35kV 站用变出线的400V 配电室。
配电房主要设备介绍
配电房主要设备介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN配电房主要设备介绍配电房主要设备有哪些1. 高压进线隔离柜2. 高压计量柜3. 高压进线柜4. PT柜5. 变压器出线柜6. 高压母联柜7. 高压隔离柜8. 变压器9. 直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证检修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前，往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜计量柜就是计量电能用的。
包含设备为：1.电流互感器，为电度表提供电流信号；2.电压互感器，为电度表提供电压信号；3.高压熔断器，为电压互感器提供过流保护；4.三线三相电度表，计量电能。
三、进线柜就是一段母线的进线开关柜，内装有主断路器。
四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和PT柜，装在同一个电柜内，所以我们酒店没设有单独的PT柜。
五、母联柜母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关六、隔离柜也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
七、变压器我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

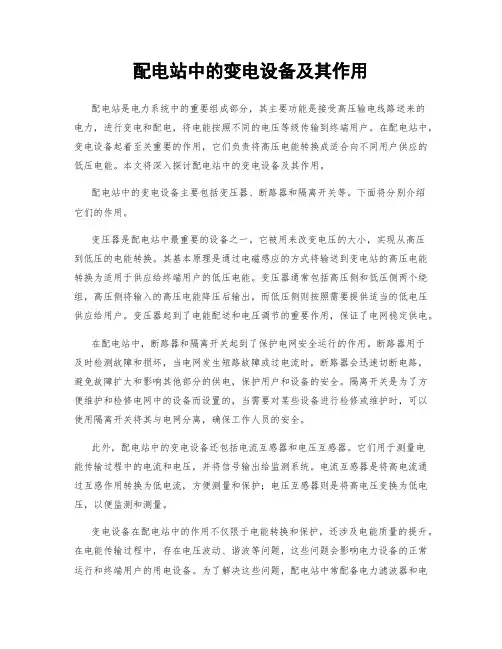

配电站中的变电设备及其作用
配电站中的变电设备及其作用配电站是电力系统中的重要组成部分，其主要功能是接受高压输电线路送来的电力，进行变电和配电，将电能按照不同的电压等级传输到终端用户。
在配电站中，变电设备起着至关重要的作用，它们负责将高压电能转换成适合向不同用户供应的低压电能。
本文将深入探讨配电站中的变电设备及其作用。
配电站中的变电设备主要包括变压器、断路器和隔离开关等。
下面将分别介绍它们的作用。
变压器是配电站中最重要的设备之一。
它被用来改变电压的大小，实现从高压到低压的电能转换。
其基本原理是通过电磁感应的方式将输送到变电站的高压电能转换为适用于供应给终端用户的低压电能。
变压器通常包括高压侧和低压侧两个绕组，高压侧将输入的高压电能降压后输出，而低压侧则按照需要提供适当的低电压供应给用户。
变压器起到了电能配送和电压调节的重要作用，保证了电网稳定供电。
在配电站中，断路器和隔离开关起到了保护电网安全运行的作用。
断路器用于及时检测故障和损坏，当电网发生短路故障或过电流时，断路器会迅速切断电路，避免故障扩大和影响其他部分的供电，保护用户和设备的安全。
隔离开关是为了方便维护和检修电网中的设备而设置的，当需要对某些设备进行检修或维护时，可以使用隔离开关将其与电网分离，确保工作人员的安全。
此外，配电站中的变电设备还包括电流互感器和电压互感器。
它们用于测量电能传输过程中的电流和电压，并将信号输出给监测系统。
电流互感器是将高电流通过互感作用转换为低电流，方便测量和保护；电压互感器则是将高电压变换为低电压，以便监测和测量。
变电设备在配电站中的作用不仅限于电能转换和保护，还涉及电能质量的提升。
在电能传输过程中，存在电压波动、谐波等问题，这些问题会影响电力设备的正常运行和终端用户的用电设备。
为了解决这些问题，配电站中常配备电力滤波器和电力调压器。
电力滤波器用于滤除谐波和干扰信号，保证电能质量的稳定性；电力调压器则用于调整电压，提高电压的稳定性和可靠性。
10kV高低压配电房都有哪些电力设备
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
供配电及配电设备简介
变压器的绝缘等级 • 变压器的绝缘等级，并不是绝缘强度的概念，而是允许 的温升的标准，即绝缘等级是指其所用绝缘材料的耐热 等级，分A、E、B、F、H级。绝缘的温度等级分为A级E 级B级F级H级。 各绝缘等级具体允许温升标准如下： 1.最高允许温度（℃）105 120 130 155 180 2. 绕组温升限值（℃）60 75 80 100 125
•
五、隔离柜
• 也称之为母线隔离柜，内部有隔离手车，高压电缆一般 从隔离柜下口接入。主要是和外部电源隔开。
六、变压器
• •
• •
•
变压器的分类： 1.按冷却方式分类：干式（自冷）变压器、油浸（自冷） 变压器、氟化物（蒸发冷却）变压器。 2.按防潮方式分类：开放式变压器、灌封式变压器、密封 式变压器。 3.按电源相数分类：单相变压器、三相变压器、多相变压 器。 按用途分类：电源变压器、调压变压器、音频变压器、 中频变压器、高频变压器、脉冲变压器。
谢谢！
跑偏保护的安装标准： 1、长度100米以下的胶带输送机，只在机头、机尾装设一 组即可；长度100米-250米以内的胶带机应在机头、中 部、机尾各装设一组跑偏；长度在250米以上除在机头 、中部、机尾各装设一组外，每增加100米，增装一组 。特殊情况的酌情考虑增减。 2、跑偏保护的滚杆要垂直带面，滚杆的内边与托辊的边 缘在同一平面上。跑偏保护的安装高度要保障重跑偏 动作后，带面滑不出滚杆。跑偏保护设置重跑偏和轻 跑偏，轻跑偏报警不停车，重跑偏报警并立即停车。
设备的主要作用
一、进线隔离柜
• 高压配电接线中，要求电源开关与电源（线路）之间应 当有一个明确的断开点，可以保证检修时能够看到电源 是被断开的，以确保人身安全，所以在高压柜进线开关 前，往往设置一个隔离柜，其中的设置隔离开关或者隔 离开关小车，在停电检修时将此隔离开关打开，以保证 高压柜与电源断开联系。
配电房主要设备介绍(1)
配电房主要设备1.高压进线隔离柜2.高压计量柜3.高压进线柜4.PT柜5.变压器出线柜6.高压母联柜7.高压隔离柜8.变压器9.直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证检修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前，往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜计量柜就是计量电能用的。
包含设备为：1.电流互感器，为电度表提供电流信号；2.电压互感器，为电度表提供电压信号；3.高压熔断器，为电压互感器提供过流保护；4.三线三相电度表，计量电能。
三、进线柜就是一段母线的进线开关柜，内装有主断路器。
四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和PT柜，装在同一个电柜内，所以我们酒店没设有单独的PT柜。
五、母联柜母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关六、隔离柜也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
七、变压器我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
10kV及以下常用配电设施设备介绍
10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电房主要设备及作用 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
配电房主要设备及作用主要设备有哪些。
设备的作用。
配电房主要设备有哪些
1.高压进线柜
2.高压计量柜
3.高压出线柜
柜
5.高压母联柜
6.变压器
7.直流屏
8.低压进线柜
9.低压母联柜
10.低压馈线柜
11.电容补偿柜
设备的主要作用
一、进线隔离柜
高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证检修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前，往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。
包含设备为：
1.电流互感器，为电度表提供电流信号；
2.电压互感器，为电度表提供电压信号；
3.高压熔断器，为电压互感器提供过流保护；
4.三线三相电度表，计量电能。
三、进线柜
就是一段母线的进线开关柜，内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和PT柜，装在同一个电柜内，所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、变压器
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：
1.按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
4.按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
变压器的绝缘等级
变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
绝缘的温度等级分为A级E级B 级F级H级。
各绝缘等级具体允许温升标准如下：
1.最高允许温度（℃）105 120 130 155 180
2. 绕组温升限值（℃）60 75 80 100 125
3.性能参考温度（℃）80 95 100 120 145
七、直流屏
高压配电室直流电源柜,就是一个不间断电源，它主要用作控制、保护、监控和操作断路器等的电气电源。
交流也可以；主要根据断路器控制操作电源类型来决定；用直流电源柜比交流电源柜有以下好处：
1.直流电源柜不用考虑三相平衡问题；
2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。
总之，较为安全可靠。
八、电容柜
电容柜的作用
1：补偿无功功率
2：提高电能质量
3：降低损耗
通过自动补偿控制器收集到负荷端的无功损耗（功率因数）情况，自动进行电容补偿的投切动作，从而达到减少无功损耗、提高功率因数的目的。
提高功率因数，提高电能质量，功率因数低的话电能都用来做无用功了，我们要用电来做有用功，比例越高越好，所以就用电容器补偿，提高功率因数。
此外，规范也有相应的要求。
电力局要求不低于
九、低压联络柜
两路母线联络开关。
十、低压馈线柜
低压馈线柜也称出线柜，将总电源电能分配输出的一个总开关。
五防连锁
1、防止误分、误合断路器。
即：只有操作指令与操作设备对应才能对被操作设备操作。
2、防止带负荷分、合隔离开关。
即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。
3、防止带电挂（合）接地线（接地开关）。
即：只有在断路器分闸状态，才能挂接地线或合上接地开关。
4、防止带地线送电。
即：防止带接地线（接地开关）合断路器（隔离开关）
5、防止误入带电间隔。
即：只有隔室不带电时，才能开门进入隔室。
