泵的常识及其型号

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

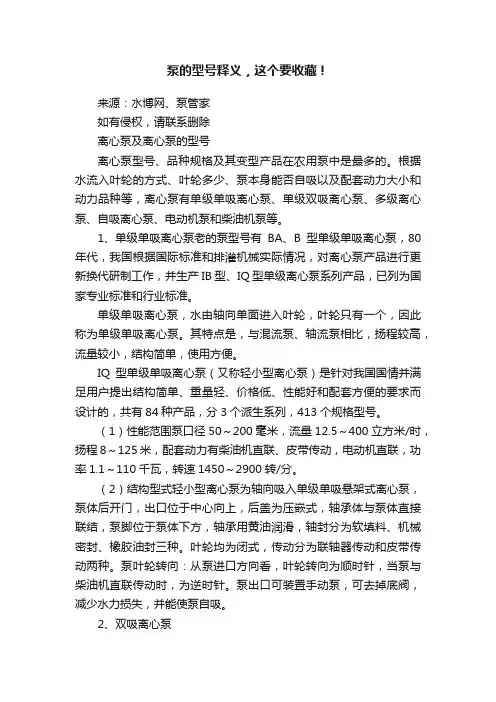

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

SLB型为立式便拆式双吸泵。

S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。

3、多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

多级高心泵有立式和卧式两种型式，主要型号有D型、DL型多级离心泵，DW、DWL型小型多级离心泵。

（1）D型多级泵性能范围流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型为高转速2950转/分，150～200毫米泵型转速为1480转/分。

（2）结构型式D型多级离心泵为卧式多级（2～12级），叶轮为单吸，泵体为分段式。

当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。

4、自吸泵自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵。

和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。

泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。

自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。

自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。

自吸离心泵品种规格较多，有ZX型、TC型、BPZ型和ZB型等。

（1）ZB型性能范围流量2～200米3/时，扬程8～100米，配套功率0.25～45千瓦。

（2）结构型式特点按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵。

按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式。

传动方式有直联传动（包括内轴）和皮带传动。

进口直径25～200毫米，共10个口径，54个规格。

离心泵型号,ISG离心泵型号,ISG管道离心泵型号离心泵的型号有很多，在这里只介绍一部分，如果想知道特别详细和准备的型号意义，还须向离心泵生产厂家咨询。

先看一组所有泵类产品型号字母所代表的含义。

B: 单级单吸悬臂式离心泵。

D: 节段式多级泵。

DG: 节段式多级锅炉给水泵。

DL: 立轴多级泵。

DS: 首级用双吸叶轮的节段式多级泵。

F: 耐腐蚀泵。

JC: 长轴深井泵。

KD: 中开式多级泵。

KDS: 首级用双吸叶轮的中开式多级泵。

QJ: 井用潜水泵。

QX.: 单相干式下泵式潜水泵。

QS: 充水上泵式潜水泵。

QY: 充油上泵式潜水泵。

R: 热水泵。

S: 单级双吸式离心泵。

WB: 高扬程横轴污水泵。

Y: 液压泵。

YG: 管道式液压泵。

ZB: 自吸式离心泵。

目前离心泵产品型号一共有32种，分别是：SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。

下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。

ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个类别。

ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵,,IHG单级单吸化工泵,YG单级单吸管道离心油泵,ISGD单级单吸低转速离心泵.ISG 50 - 160 (I) A (B)ISG表示ISG型立式单级单吸离心泵。

50表示泵进口公称直径和出口直径，单位为MM.160 表示叶轮名义外径，单位为MM.(I) 表示流量分类。

A表示叶轮第一次切割。

B表示叶轮第二次切割。

ISGB型便拆立式管道离心泵，ISGB便拆立式离心泵。

ISGB 150 - 50 (I) (A) (B) (C)ISGB又分三种型号，分别表示为：ISGB便拆立式离心泵，IRGB便拆立式热水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。

150表示泵进口公称直径和出口公称直径，单位为MM。

50表示离心泵的额定扬程，单位为M。

(I)表示流量分类。

(A) (B) (C) 分别表示叶轮经过第一次切割，第二次切割，第三次切割。

ISW型卧式管道离心泵：ISW 150 - 160 (I) A (B)卧式管道离心泵共有五种型号，分别是：ISW卧式离心泵，ISWR卧式热水离心泵，ISWH卧式化工离心泵，ISWB卧式防爆离心泵，ISWHB卧式防爆化工离心泵。

150表示离心泵的进口公称直径和出口公称直径，单位为MM。

160表示叶轮名义外径，单位为MM。

(I)表示流量分类。

A (B) 分别表示叶轮经过第一次切割和第二次切割。

排污泵系列型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└—-泵的电机（KW）││││└———-泵的扬程（m）│││└—————--泵的流量（m3/h）││└———————-不锈钢材质│└—————————-潜水排污泵└———————————--泵的口径即代表泵排出公称直径（mm） JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└—泵的电机（KW）││││││└—-——泵的搅匀范围（mm）│││││└————-——泵的扬程（m）││││└—————————泵的流量（m3/h）│││└—————————— W：排污 Q：潜水 P：不锈钢││└—————————-—-—P：不锈钢材质│└—————————-————-JY：搅匀└————————————泵的口径即代表泵排出公称直径（mm） GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└—-泵的电机（KW）││││└———-泵的扬程（m）│││└——————-泵的流量（m3/h）││└———————--防爆电机│└—————————--G：管道式 W：排污泵 P：不锈钢└——————————-—-泵的口径即代表泵排出公称直径（mm） LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└—泵的电机（KW）│││││└—-——泵的扬程（m）││││└——————-泵的流量（m3/h）│││└————————防爆电机││└—————————不锈钢│└————————————L：直立式 W：排污└—————————————--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└——泵的电机（KW）││││└————泵的扬程（m）│││└———————泵的流量（m3/h）││└———————-—防爆电机│└——————————-G：管道式 W：排污泵 P：不锈钢└——————————-——泵的口径即代表泵排出公称直径（mm） ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│││││└————泵的电机（KW）││││└—————不锈钢材质│││└——————泵的扬程（m）││└———————-—泵的流量（m3/h）│└——————————(无堵塞自吸排污泵)Z:自吸式 W:排污└————————————泵的口径即代表泵排出公称直径（mm） AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││││└——————抗堵塞撕裂机构│││└———————电压为220V││└———-—————电机的级数│└——————————-功率P2*100 └————————————单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││││└——泵的扬程(m)││││││└————机械密封│││││└—————-出口径(mm)││││└———————卧式│││└————————不锈钢││└—————————加长型│└——————————--立式└———————————--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└—带切割装置││││││└—-—泵的扬程(m)│││││└————--泵的流量（m3/h）││││└———————单通道叶轮│││└———————-—旋涡式叶轮││└————————-—开式叶轮│└—————————---潜水式└——————————---污水管道泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISG型立式离心泵└————————┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└—叶轮经第一次切割││││└——流量分类、(I)为大流量、│││└——————叶轮名义外径(mm)││└—————泵的口径(mm)│└————————│┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISW型卧式管道离心泵└————————┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└—叶轮经第一次切割││└—-——流量分类、(I)为大流量、│└————┬SG型管道离心泵│└SGR型热水管道离心泵└-——————泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└—-叶轮经第三次切割││││││└—-——叶轮经第二次切割│││││└—————叶轮经第一次切割││││└———————流量分类│││└—————————叶轮名义外径(mm)││└——————————-—泵进、出口公称直径(mm)│└————————————┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B └———————————————-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└—-—泵的口径(mm)│││└———-—流量(L/s)││└———————消防泵压力(扬程(50m))│└——————-——电动└——————————消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└—扬程│└—-——磁力传力离心泵└—————进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└—扬程(m)││└—-——过流部件材质为塑料│└————-磁力传力离心泵└——————进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└—叶轮名义直径│││└—-——泵出口直径││└—————-泵进口直径│└———————过流部件材质为不锈钢└-————————磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└—氟塑料(F46)衬里│││└——-叶轮名义直径││└—————-泵出口直径│└————————泵进口直径└——————————磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└—叶轮直径(mm) │││└————出口直径(mm)││└———————进口直径(mm)│└—————————-磁力传动离心泵└———————————自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4││││││└—-泵的级数│││││└————单级叶轮扬程（m）││││└———————流量（m3/h）│││└————————-热水││└—————————-立式多级│└———————————多出口└————————————-泵的口径即代表泵排出公称直径(mm) TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└——————泵的级数││││└————————-新一代产品│││└—————-————输送低温类似清水介质││└——————-————单吸叶轮│└———————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm) LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└—泵的级数││││└———-新一代产品│││└—————--输送低温类似清水介质││└——————-—-单吸叶轮│└——————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm) GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└—泵的级数│││└———-设计点单级扬程15(mm)││└—————--设计点流量18（m3/h）│└——————-—GDL便拆式管道多级离心泵└—————————-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└———缩小为1/10泵的比转数,即比转数为60 │└—————锅炉给水泵└——————-—吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└———4-额定流量(m3/h)│└—-———F-(普通型略)过流部件为不锈钢304或316 └————-——-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└—-——单吸扬程(m)│└—————单吸多级分段式离心泵└———————-吸入口直径。
