GB50204-2002 部分修订条文 5.2.1 钢筋进场时,应按国家现行相关规范的规定抽取试件作力学性 能和分量偏向检验,检验结果必需符合有关规范的规定。 5.3.2A 钢筋调直后应进展力学性能和分量偏向的检验,其强度应符合 有关规范的规定。
盘卷钢筋和直条钢筋调直后的断后伸长率、分量负偏向应符合表 5.3.2A 规定。
混凝土强度的检测
1) 采用商品混凝土的工程要符合<山东省预拌混 凝土质量监视管理方法>对混凝土的相关规定。
2) 主体施工过程未阅历冬期施工的,砖混构造随 机在混凝土等效龄期满足600℃.d的楼层中抽取 一层;混凝土构造以每十层为一个抽样单元, 十层以下的随机抽取一层,十层以上的每10层 抽取一层,缺乏10层的部分按10层对待,抽取 楼层的混凝土均应满足等效龄期600℃.d的要求。
(1)混凝土和砂浆强度 检测结果到达设计要求的,评价为‘‘符合
〞,该工程得总分值;检测结果达不到设计要 求的,评价为“不符合〞,该工程不得分。
(2)钢筋维护层厚度
钢筋维护层厚度检测的合格点率大于等于90 %,且偏向值无超越允许偏向值1.5倍,评价 为“符合〞,该工程得总分值;钢筋维护层厚 度检测的合格点率小于90%,或偏向值有超越 允许偏向值1.5倍,评价为“不符合〞,该工 程不得分。
观感质量评价打分表
分为砖混构造和混凝土构造,均为11项,观感 质量的检查评价采取全面抽查与定点检查相结 合的方式,定点检查随机抽取一层,检查不少 于1 0个点,对每个检查工程进展评价。
(1)假设检查点全部符合要求,该工程评价为“好〞, 其实得分为其应得分的100%;
(2)假设检查点不少于80%符合要求,其他的点根 本符合要求,该工程评价为“普通〞,其实得分为其 应得分的80%;

结构工程创优ppt课件

结构工程创优ppt课件
29
1
• 申报工程是否符合《评选办法》规 定的各项条件;
2
• 查看工程的相关资料和实体质量;
3
• 查看工程施工关键技术的难度及工 程质量特色和不足之处;
4
• 查看工程新技术应用、节能环保 (绿色施工)情况。
30
2.1 工程资料审查
2.1.1 工程资料总体要求 (1)工程资料要真实反映工程质量的实际情况,字 迹清晰,相关人员及单位的签字盖章齐全; (2)工程资料应使用原件,当使用复印件时,应加 盖复印件提供单位的公章,注明原件存放处和复 印日期,并有经手人签字; (3)工程资料内容完整齐全、真实有效、具有可追 溯性。
1
一 二
目录
省建设工程优质结构奖评审办法(修订)释义 评审表填写的注意事项
三 四
近几年申报及现场实体质量检查出现的主要问题 专家审查要点

PPT汇报要求

结构质量创优策划
2
一 省建设工程优质结构奖评审办法 (修订)释义
3
二 评审表填写的注意事项
4
1 内容填写齐全、准确,言简意赅。 2 特点、难点提炼准确,简单展开说明。
11
未及时进行分项分部验收。
3 现场实体质量出现的主要问题 3.1渗漏及沉降 (1)地下室底板、外侧剪力墙开裂渗漏; (2)外侧剪力墙预留孔、后浇带渗漏; (3)室外回填土不均匀沉降,造成室外散水开 裂; (4)沉降观测设置不符合要求;
12
13
3.2钢筋工程
(1)钢筋弯曲加工直径过小;
混凝土结构工程施工规范GB 506666-2011 5.3.5 受力钢筋的弯折应符合下列规定: 1 光圆钢筋末端应作 180°弯钩,弯钩的弯后平直部分长度不应小于钢筋直径 的3 倍。作受压钢筋使用时,光圆钢筋末端可不作弯钩; 2 光圆钢筋的弯弧内直径不应小于钢筋直径的 2.5 倍; 3 335MPa 级、400MPa 级带肋钢筋的弯弧内直径不应小于钢筋直径的5 倍; 4 直径为 28mm 以下的500MPa 级带肋钢筋的弯弧内直径不应小于钢筋直径 的6 倍,直径为28mm 及以上的500MPa 级带肋钢筋的弯弧内直径不应小于 钢筋直径的7 倍; 5 框架结构的顶层端节点,对梁上部纵向钢筋、柱外侧纵向钢筋在节点角部 弯折处,当钢筋直径为28mm 以下时,弯弧内直径不宜小于钢筋直径的12 倍, 钢筋直径为28mm 及以上时,弯弧内直径不宜小于钢筋直径的16 倍; 6 箍筋弯折处的弯弧内直径尚不应小于纵向受力钢筋直径。

优质结构检查及评审培训课件

优质结构检查及评审培训课件

(四)因施工质量问题有投诉、举报属实的工程; (五)保密工程; (六)发生拖欠工人工资,受到有关部门通报批评的工程。
第九条 企业申报程序: (一)申报施工企业在市建筑协会官网下载《珠海市建设工程 优质结构奖申报表》及相关文件资料; (二)按要求填写《珠海市建设工程优质结构奖申报表》的内 容,并加盖建设、施工、监理、质检部门等单位意见公章; (三)将表格筑 1、建筑面积在5000平方米以上的单体住宅工程; 2、总建筑面积在30000平方米以上,配套设施齐全并能投入正 常使用的住宅小区; 3、别墅类工程,按20栋以上组团并且建筑面积在10000平方米 以上(四)其它纳入创国家优质工程计划的工程和结构体系新颖、 技术质量突出、具有影响性的工程。 第八条 有下列情况之一的工程不得申报: (一)原有建筑物改建工程; (二)经过加固补强的工程; (三)使用国家和地方明令淘汰的建筑材料、设备及构配件的 工程;
申报资料: (一)《珠海市建设工程优质结构奖申报表》,一式二份; (二)工程建设前期法定程序文件复印件(含建设工程规划许 可证、施工图设计文件审查合格书及批准文件、工程质量监督注册 登记证书、施工许可证、工程中标通知书等); (三)施工合同、监理合同的主要部分印件; (四)建造师和项目监理工程师资格证明复印件(含职称证、 注册证资料); (五)工程概况、工程创优计划总结和工程施工进度计划; (六)能反映地基与基础、主体结构及钢结构、砌体工程施工 和质量方面的难点、特点及亮点的工程彩照(附文字说明)30张; (七)其他应提供的证明资料文件。
第一条 为认真贯彻落实《中华人民共和国建筑法》、国家和 省《建设工程质量管理条例》、《广东省建设工程优质结构奖评审 办法》(试行),坚持“百年大计、质量第一”的方针,进一步推进 我市工程质量强市建设活动,引导和激励工程参建各方加强过程控 制,保证结构安全,提高建设工程质量水平,结合我市实际情况, 制定本办法。

结构图市公开课一等奖省优质课获奖课件

结构图市公开课一等奖省优质课获奖课件
普通隶属关系结构图成树形关系。
第10页
探究:
总体
抽样
逻辑关系
分析
逻辑关系 预计
隶属




随统

机抽

抽样


隶属
样 本 分 析
样 本 特 征 数
相 关 关 系
隶属
总 体 分 布
总 体 特 征 数
相 关 关 系
普通隶属关系结构图成树形关系。
第11页
深入细化
下位要素越多,结构图越复杂。所以要依据需要确定复杂程度,简练 结构图有时能更加好地反应主体要素之间关系和系统整体特点。
由图可知:
揭示联络
最高领导地位_____,总工程师和教授办公室作用____,
总经理直接管辖下属____个部门.
第15页
第16页
其它结构图:
试一试
请你设计一个你所在班级组织结构图.
班主任
班委会 班长
团支部 团支书
副班长1 副班长2
副团支书1 副团支书2
宣传委员
组织委员
体育委员 文娱委员 劳动委员 生活委员 学习委员
全体学生
全体团员
第17页
小结
❖ 紧密结合实例,从读图到画图 ❖ 按基本单元或要素(必要时进行细化)
画出流程图 ❖ 从组成系统要素,按照隶属关系或逻辑
先后关系画结构图
第18页
作业
晚自习布置
第19页
第12页
动手:
请同学们设计出我们学校课程结构图: 高二历史、政治班课程
语 必数英 体 选

学语 育





  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工技术资料要说明是否齐全、完整、有效, 是否具有可追溯性和闭合性。
14
6、工程获奖情况和用户评价
获奖情况:必须是市级优质结构 用户评价:应当是满意以上 要说明工程施工过程有没有发生质量安全事故
15
附图片(10张)

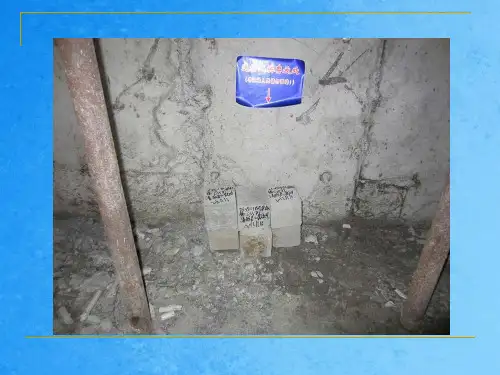

重点体现基础(桩基、深基坑支护)、防水、 钢筋、混凝土浇筑和养护(试块留置)、模板、 节点、二次结构、安装等方面施工情况。
19
(三)工程实体质量和技术资料
1、对工程主体结构质量主要是结构观感质量、 混凝土强度、保护层厚度、楼板厚度、钢筋质 量等进行现场随机检查、抽测;主体未完成的 要到工作面进行检查。 2、对施工技术资料原件进行核查; 3、对现场参建各方主体的质量保证体系与运 转情况进行实地勘查。
20
复查表格使用简介
要把五方参建单位和检测机构逐一写明。 注意:不要遗漏勘察单位
9
2、工程的特点、难点
要抓住工程自身的特点,把工程设计和施 工的难点写清楚,如:桩基础、深基坑支护、 大体积混凝土、超长结构采用的后浇带或加强 带、特殊造型和工艺的定位放线和轴线控制。
公建项目要结合工程本身特有的功能性来 挖掘,如医院的手术室、放射性防护结构,艺 术馆的外部造型。住宅项目要重点突出在质量 通病的治理上,如二次结构、钢筋位移控制。
数量不多,要精挑细选,每一张图片包含的信 息量尽可能多。
图片既要体现规范精细施工,又要覆盖各个施 工阶段。
图片既要有全貌又要有细部和节点。
16
(二)录像
工程录像应能反映本工程主体结构施工的质量情况, 应包含: 1、工程简要概况,参加建设的各方责任主体及参建 单位情况; 2、基础形式、基础处理情况、基础检测情况、主体 模板支撑情况、主体混凝土及钢筋施工情况; 3、特点、难点、亮点及细部节点精细施工情况; 4、使用新技术新材料新工艺情况; 5、各阶段验收、复检、检测的结论或数据情况。
17
录像中常见问题
1、画面不稳定,配音(配乐)不合适,音画不 同步。采用大量图片代替。
2、录像中与工程本身无关的内容太多,占用了 时间,工程情况反而介绍不全。如:工程的建 设背景、领导视察、各级检查、会议场景等。
3、录像超时,原则上不得超过5分钟。 4、画面重复。
18
5、录像中出现违反操作规程和质量安全规范的 画面,如:工人未带安全帽,浇筑混凝土未铺 板,现浇板上部钢筋未铺设钢筋马镫,未按照 规定设置放射筋,模板立杆无垫板,无扫地杆、 可调支托过长,混凝土局部修补,现场安全防 护不到位等。
10
11
3、工程亮点
这一部分内容是整个汇报材料的重点。要展开 写。
把工程结构上的特点和解决难点所采取的技术 措施和工艺方法逐一介绍清楚,充分展现出自 己的精细施工和施工水平。
注意:内容上要和当前国家、省市政策紧密结 合,如节能环保(利用地源热泵、太阳能一体 化,雨水回收)和绿色施工等方面。
7
六、检查主要内容
书面汇报材料(含10张图片) 工程录像(5分钟) 工程实体质量抽检抽测 工程施工技术资料
8
(一)书面汇报材料
1、工程概况: 要把工程基本情况如:面积、位置、层数,
结构形式、设计等级、抗震等级、防水等级等 等介绍清楚。另外,开工时间、主体(计划) 封顶时间和竣工时间要写准确。
钢筋工程 模板工程 现场实测 仪器检测 质量控制资料 观感质量 安装工程
权重分值 5 10 10 8 12 15 35 5
22
山东省建设工程优质结构质量综合评审表
明确每个工程汇总按八个部分,采用100分制, 八个部分的实得分总和即为工程总评得分。
组团或小区项目按照小组确定的比例复查和 评分,每个单体的项目得分不应低于9 0分, 项目的 最终得分为复查单体的平均值。 建议复查其中30%且不少于两个单体工程
12
4、新技术、新工艺应用情况
这一章节把施工中应用建筑业十项新技术中的 大项和小项列出条目即可,可以用表格形式, 也可文字叙述。
科技含量较高,应用三项以上“建筑业十项新 技术” 。
13
5、各阶段验收和施工技术资料情况
重点是基础验收时间、结论以及主体阶段验收 时间和结论,其它分部分项可以统一说明情况。
省优质结构杯奖检查讲评
2013.6.7青岛
1
一、检查目的
进一步促进企业加强工程质量管理,强化过程 控制,提高我省建设工程结构的质量水平,确 保结构安全可靠,推动我省建设工程质量总体 水平的稳步提高。
2
二、检查依据
(一)《山东省建设工程优质结构杯奖评审办 法》(鲁建管发〔2011〕27号);
(二)《山东省建设工程优质结构评价标准》 ( 杯奖推荐申报工作的通知
(四)国家和我省出台的现行标准、规范、规 定。
3
三、检查程序
(一)听取申报单位关于申报工程主体结构质 量情况的汇报;(总计10分钟)
1、汇报材料应包含800字左右的书面情况介 绍及反映精细施工过程的图片10张(均附电子 版);
2、点评反映主体工程(含二次结构)精细施 工质量的5分钟录像。
4
(二)征求工程建设、监理单位的意见(被检 查单位人员回避);
(三)核查工程基本建设程序的文件原件; (四)抽查工程技术保证资料; (五)对工程实体进行抽检并查看观感质量; (六)对现场参建各方主体的质量保证体系与
运转情况进行实地抽查;
省优质结构的质量评价内容,依据《评审办法》 的规定,结合设计功能要求和工程规模、专业 技术特点,主要评价分为八个评价部分:质量 保证条件、模板工程、钢筋工程、现场实测、 仪器检测、质量控制资料、观感质量、安装工 程。
21
省优质结构评价各部分权重值分配表
序号 1 2 3 4 5 6 7 8
名称 质量保证条件
5
四、检查标准
按照《山东省建设工程优质结构杯奖评审办 法》、《山东省建设工程优质结构评价标准》 (试行)进行评分,满分为100分,省优质结 构奖工程得分应达到90分(含90分)以上。
6
五、检查频次
(一)工程初评的现场检查在基础施工阶段不 少于一次,在主体施工阶段不少于两次; (二)主体结构工程完成后,装饰工程施工前 应完成最后一次初评现场检查和评审; (三)对于高大的建筑工程,主体结构施工过 程的现场检查和评审原则上每10层不少于一次;
