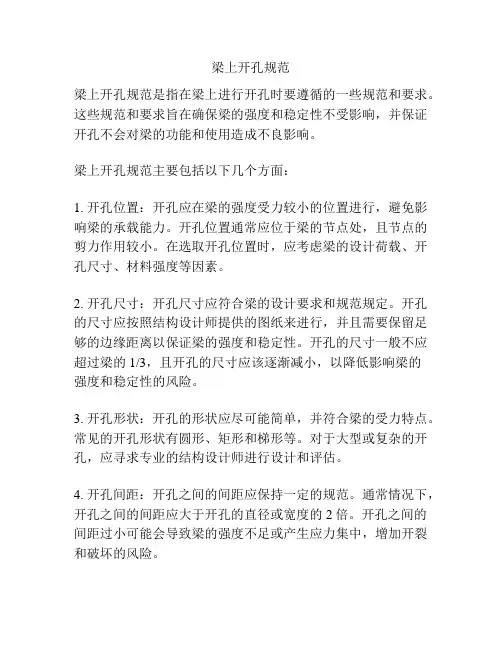

梁上开孔规范梁上开孔规范是指在梁上进行开孔时要遵循的一些规范和要求。
这些规范和要求旨在确保梁的强度和稳定性不受影响，并保证开孔不会对梁的功能和使用造成不良影响。
梁上开孔规范主要包括以下几个方面：1. 开孔位置：开孔应在梁的强度受力较小的位置进行，避免影响梁的承载能力。
开孔位置通常应位于梁的节点处，且节点的剪力作用较小。
在选取开孔位置时，应考虑梁的设计荷载、开孔尺寸、材料强度等因素。
2. 开孔尺寸：开孔尺寸应符合梁的设计要求和规范规定。
开孔的尺寸应按照结构设计师提供的图纸来进行，并且需要保留足够的边缘距离以保证梁的强度和稳定性。
开孔的尺寸一般不应超过梁的1/3，且开孔的尺寸应该逐渐减小，以降低影响梁的强度和稳定性的风险。
3. 开孔形状：开孔的形状应尽可能简单，并符合梁的受力特点。
常见的开孔形状有圆形、矩形和梯形等。
对于大型或复杂的开孔，应寻求专业的结构设计师进行设计和评估。
4. 开孔间距：开孔之间的间距应保持一定的规范。
通常情况下，开孔之间的间距应大于开孔的直径或宽度的2倍。
开孔之间的间距过小可能会导致梁的强度不足或产生应力集中，增加开裂和破坏的风险。
5. 加强措施：对于较大或复杂的开孔，需要采取适当的加强措施以保证梁的强度和稳定性。
常用的加强措施包括在开孔周围加设加强筋或加强板，以增加梁的承载能力和抗震性能。
加强措施的设计和施工应符合相关规范和标准。
6. 检测和验收：开孔完成后，应进行检测和验收工作。
检测和验收的内容包括梁的强度和稳定性、开孔尺寸和形状、加强措施的有效性等。
检测和验收应由专业的结构工程师或施工单位进行，并记录相关的检验结果和数据。
总之，梁上开孔规范是为了确保梁的强度和稳定性不受影响，并保证开孔不会对梁的功能和使用造成不良影响。
在进行梁上开孔时，应严格按照相关规范和要求进行操作，确保开孔的安全性和可靠性。
梁上打孔规范

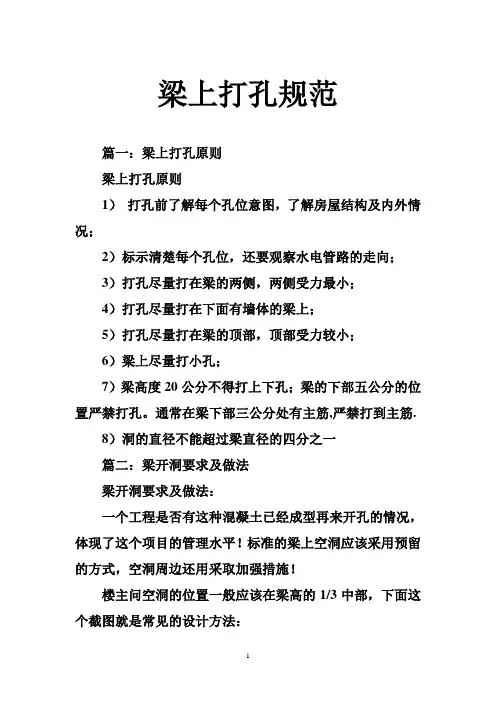

梁上打孔规范篇一：梁上打孔原则梁上打孔原则1）打孔前了解每个孔位意图，了解房屋结构及内外情况；2）标示清楚每个孔位，还要观察水电管路的走向；3）打孔尽量打在梁的两侧，两侧受力最小；4）打孔尽量打在下面有墙体的梁上；5）打孔尽量打在梁的顶部，顶部受力较小；6）梁上尽量打小孔；7）梁高度20公分不得打上下孔；梁的下部五公分的位置严禁打孔。
通常在梁下部三公分处有主筋,严禁打到主筋.8）洞的直径不能超过梁直径的四分之一篇二：梁开洞要求及做法梁开洞要求及做法：一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。
孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法：一、留洞要求：1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。
以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。
2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。
以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。
二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页梁上开洞的计算和构造的一般规定(1)框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞垃置，并应进行内力和承载力计算厦构造措施。
为什么装空调不能在梁上开洞？看这一篇文就够了!

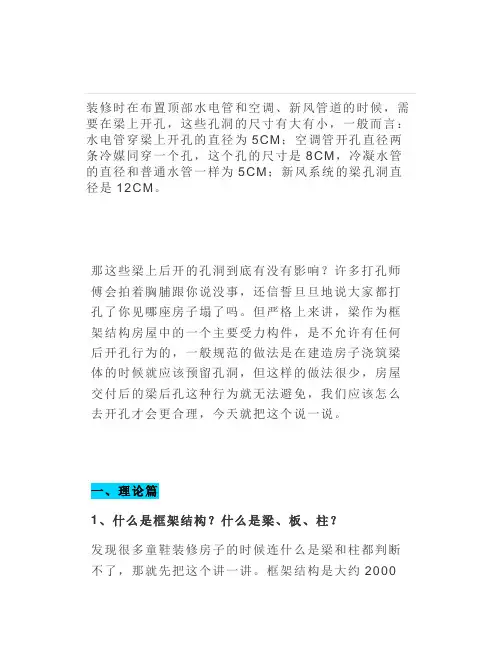

装修时在布置顶部水电管和空调、新风管道的时候，需要在梁上开孔，这些孔洞的尺寸有大有小，一般而言：水电管穿梁上开孔的直径为5CM；空调管开孔直径两条冷媒同穿一个孔，这个孔的尺寸是8CM，冷凝水管的直径和普通水管一样为5CM；新风系统的梁孔洞直径是12CM。
那这些梁上后开的孔洞到底有没有影响？许多打孔师傅会拍着胸脯跟你说没事，还信誓旦旦地说大家都打孔了你见哪座房子塌了吗。
但严格上来讲，梁作为框架结构房屋中的一个主要受力构件，是不允许有任何后开孔行为的，一般规范的做法是在建造房子浇筑梁体的时候就应该预留孔洞，但这样的做法很少，房屋交付后的梁后孔这种行为就无法避免，我们应该怎么去开孔才会更合理，今天就把这个说一说。
一、理论篇1、什么是框架结构？什么是梁、板、柱？发现很多童鞋装修房子的时候连什么是梁和柱都判断不了，那就先把这个讲一讲。
框架结构是大约2000年左右在我国兴起的一种结构模式，之前都基本以砖混结构为主。
框架结构是指由梁和柱以刚性相连接而成构成承重体系的结构。
这个定义比较学术，直接找了一张图片表示。
2、梁内钢筋的布置看了上面的图片，梁作为房屋顶部的主要受力构件，它里面的钢筋是怎么样的，我们平时经常所讲的主筋又到底是在哪里，继续介绍一下。
因为框架结构中梁、板、柱都是整体浇筑的，所以在工地上它的顺序一般是，先放置绑扎好的钢筋，然后钢筋四周支好模板，再浇筑混凝土，等凝固达到一定强度后，就成了我们上面图片里看到的样子。
我们普通住宅大部分梁的主筋(受拉钢筋)位置而言，是位于梁的下部，见下面图片，大家主要分辨一下主筋和箍筋在哪里？在下个模型图里，其中红色的下部钢筋即为主筋，黑色的一圈圈形成闭合箍状的即为箍筋。
其他钢筋同学们可以暂时忽略。
再看下面的梁截面配筋图，下部是3根直径为12的受力钢筋，箍筋按照直径为8，每隔200MM一道进行设置。
3、为什么下部钢筋是受拉主筋？箍筋有什么用？为什么说下部钢筋是受拉主筋，再来一组图片。
梁上开洞构造与计算

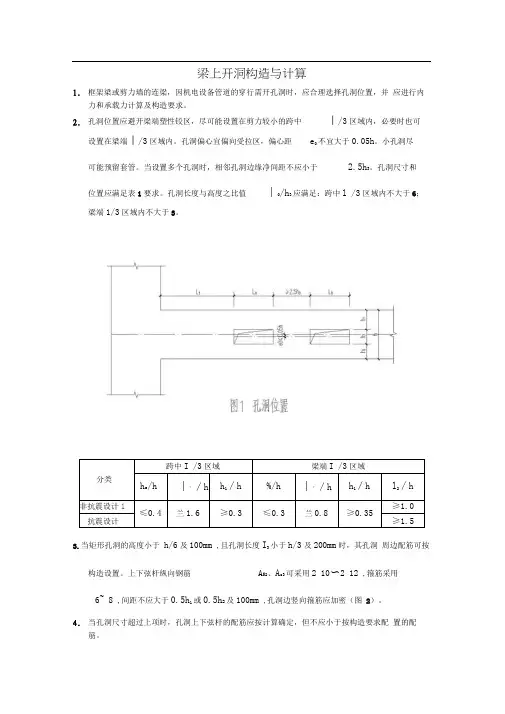

梁上开洞构造与计算1. 框架梁或剪力墙的连梁,因机电设备管道的穿行需开孔洞时,应合理选择孔洞位置,并应进行内力与承载力计算及构造要求。
2. 孔洞位置应避开梁端塑性铰区,尽可能设置在剪力较小的跨中3/l 区域内,必要时也可设置在梁端3/l 区域内。
孔洞偏心宜偏向受拉区,偏心距0e 不宜大于h 05.0。
小孔洞尽可能预留套管。
当设置多个孔洞时,相邻孔洞边缘净间距不应小于35.2h 。
孔洞尺寸与位置应满足表1要求。
孔洞长度与高度之比值30/h l 应满足:跨中3/l 区域内不大于6;梁端3/l 区域内不大于3。
分类跨中3/l 区域梁端3/l 区域 h h /3 h l /0 h h /1 h h /3 h l /0 h h /1 h l /2 非抗震设计4.0≤ 6.1≤ 3.0≥ 3.0≤ 8.0≤ 35.0≥ 0.1≥抗震设计 5.1≥3. 当矩形孔洞的高度小于6/h 及mm 100,且孔洞长度3l 小于3/h 及mm 200时,其孔洞周边配筋可按构造设置。
上下弦杆纵向钢筋2s A 、3s A 可采用122~102φφ,箍筋采用8~6φφ,间距不应大于15.0h 或25.0h 及mm 100,孔洞边竖向箍筋应加密(图2)。
4. 当孔洞尺寸超过上项时,孔洞上下弦杆的配筋应按计算确定,但不应小于按构造要求配置的配筋。
孔洞上、下弦杆的内力按下列公式计算(图3)0323131121ql V h h h V ++=λ λV h h h V 3231322+= 200111212ql l V M += 2022l V M = z M N =式中 值孔洞边梁组合剪力设计-V 载孔洞上弦杆均布竖向荷-q；三、四级为一、二级时，取抗震加强系数，抗震等1.5-λ 1.01.2；非抗震设计时，取级时，取计值孔洞中点处梁的弯矩设-M 心距离孔洞上、下弦杆之间中-z 5. 孔洞上、下弦杆截面尺寸应符合下列要求无地震作用时 0125.0bh f V c i β≤有地震作用时跨高比5.2/0〉i h l 0120.01bh f V c REi βγ≤ 跨高比5.2/0≤i h l 0115.01bh f V c RE i βγ≤式中 上、下弦杆剪力设计值-i V有效高度上、下弦杆截面宽度和、-0h b上、下弦杆截面高度-i h计值混凝土轴心抗压强度设-c f0.85取承载力抗震调整系数，-RE γC80~C500.74C800.8,501；取；取当混凝土强度影响系数，C ≤-β之间，内插取值 6. 斜截面承载力与正截面偏心受压、偏心受拉承载力计算,需按相关规定进行计算。
【结构设计】详解结构梁上开洞——实战案例

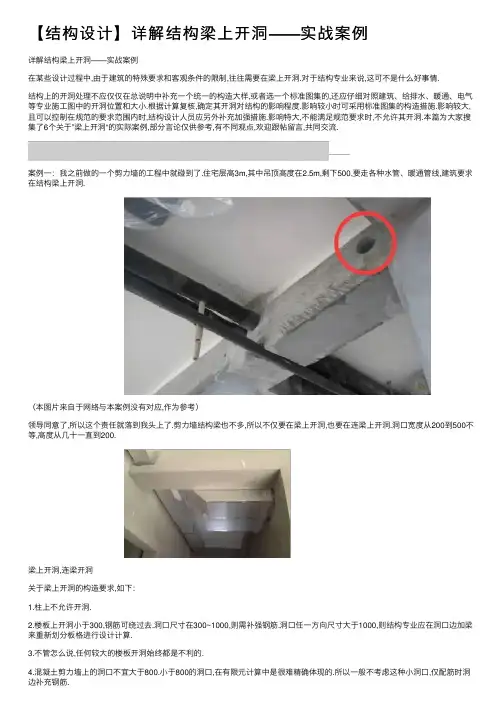

【结构设计】详解结构梁上开洞——实战案例详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充⼀个统⼀的构造⼤样,或者选⼀个标准图集的,还应仔细对照建筑、给排⽔、暖通、电⽓等专业施⼯图中的开洞位置和⼤⼩.根据计算复核,确定其开洞对结构的影响程度.影响较⼩时可采⽤标准图集的构造措施.影响较⼤,且可以控制在规范的要求范围内时,结构设计⼈员应另外补充加强措施.影响特⼤,不能满⾜规范要求时,不允许其开洞.本篇为⼤家搜集了6个关于”梁上开洞“的实际案例,部分⾔论仅供参考,有不同观点,欢迎跟帖留⾔,共同交流.案例⼀：我之前做的⼀个剪⼒墙的⼯程中就碰到了.住宅层⾼3m,其中吊顶⾼度在2.5m,剩下500,要⾛各种⽔管、暖通管线,建筑要求在结构梁上开洞.（本图⽚来⾃于⽹络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪⼒墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞⼝宽度从200到500不等,⾼度从⼏⼗⼀直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞⼩于300,钢筋可绕过去.洞⼝尺⼨在300~1000,则需补强钢筋.洞⼝任⼀⽅向尺⼨⼤于1000,则结构专业应在洞⼝边加梁来重新划分板格进⾏设计计算.3.不管怎么说,任何较⼤的楼板开洞始终都是不利的.4.混凝⼟剪⼒墙上的洞⼝不宜⼤于800.⼩于800的洞⼝,在有限元计算中是很难精确体现的.所以⼀般不考虑这种⼩洞⼝,仅配筋时洞边补充钢筋.5.当混凝⼟剪⼒墙上开洞⼤于800时,在计算中应该对墙肢进⾏洞⼝设置.按类似于门洞窗洞处理,建模计算时应满⾜关于剪⼒墙洞⼝设置的⼀些规定和要求.6.在混凝⼟剪⼒墙的洞⼝连梁上开洞,不能超过梁⾼1/3,且开洞后连梁剩余截⾯⾼度不⼩于200.7.在框架梁上开洞,要求如下：（1）孔洞⾼度宜⼩于1/6梁⾼及100mm,孔洞长度不要⼤于1/3梁⾼及200mm.圆形洞不要⼤于1/5梁⾼及150mm；（2）孔洞⼤⼩,矩形洞长⾼⽐不能⼤于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截⾯缺陷所带来的抗震不利影响.⽆论过去有多伟⼤的⼯程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞⼝超过了这上⾯所说的最⼤要求,⽽且我做的是个⾼层,7度区120m⾼的建筑.我按照构造⼿册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然⼼有余悸.像上⾯所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截⾯缺陷所带来的抗震不利影响.案例⼆：先说整栋楼的⼤体情况吧！整个项⽬由5栋33层或28层住宅和⼀栋商业组成,其中⾼层住宅为混凝⼟剪⼒墙结构体系,带⼤地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第⼀组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为⼆级.在我们业主去施⼯现场查看⾃⼰房屋时,发现了⼀个很严重的问题,在房屋⼏乎每个梁（⽆论是框架梁还是剪⼒墙连梁）上都有开洞的现象,这些洞⼝尺⼨⼏乎都是直径150左右圆型洞⼝,⽬的就是为了地源热泵的管道铺设.为了不使送风管道从梁下⽅绕过导致净⾼不⾜,所以每栋楼⼏乎每家每户上⽅的梁都有⼤批的洞⼝,⽽在公共⾛道上管道洞⼝尤为集中,有的地⽅甚⾄洞⼝排紧贴在⼀起,从现场看起来就如纵横交错的蜘蛛⽹⼀样！话不多说,直接上图！这些洞⼝都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞⼝也不符合《混凝⼟结构构造⼿册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,⽬前这些连续洞⼝可以简化为⼀个⼤的矩形洞⼝,下⾯就想问下⼤神们！简化⼤的矩形洞⼝显然也⽐较⼤！那么到底这个洞⼝对梁有多⼤影响?怎么计算？地震下梁端塑性铰的发展怎么发展？⽬前这个地⽅的受⼒形式时如何完成的?⽹友回复推荐：正常使⽤⽬前估计就靠上部现浇楼板的作⽤了！毕竟整体浇筑的,混凝⼟结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施⼯图和设备施⼯不同步的影响！结构⼀般对于梁开洞都只在说明⾥画上⼤样,具体怎么做就写上⼀切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,⽽且基本上都是穿梁.案例三:房屋结构为框架剪⼒墙结构,共11层,我家在11层顶楼,客厅正上⽅有⼀个25平⽶阁楼（与客厅⼤⼩及户型均⼀致）,想在阁楼上做⼀个浴室,⾛下⽔需要在梁上打⼀个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位⽹友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘⽶,控制在这个直径最好；如果不是主梁那打通就可以多⼀些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的⼀排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞⽐较合理,需要验算吗⽹友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞⼝加固,如下图（我院通常做法）：构造要求管的直径不能超过梁⾼的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙⾯上有梁,由于要对外开孔,孔打出来,正好是⼀半混凝⼟⼀半砖墙的位置,可能底筋被打断,需要加固吗？⽹友解答推荐：砖混结构外梁只是作为圈梁之⽤,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有⼀⽔管dn100,在我的⼀主梁上穿过,且梁截⾯在洞⼝下的有效⾼度只有150mm(不满⾜⾼规),但⼜必须开洞.请问各位⾼⼿,留洞应有什么要求,应有哪些加固措施⽹友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三⾓形的范围⾥及梁净度1/2⾼度范围⾥不得开洞.2、120厚墙、料⽯清⽔墙和独⽴柱.3、宽度少于1000的窗间墙.4、砌体门窗洞⼝两侧200（⽯砌体为300）和转⾓处450（⽯砌体为600）的范围内.5、梁或梁垫下及其左右500的范围⾥.6、设计不允许设置脚⼿眼的部位.应在梁的中部留设洞⼝,洞⼝应设加强筋,如何设置应由设计⼈员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供⼤家参考）⼀、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.4倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.3倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④相邻两个洞⼝的中⼼间距应不⼩于2倍的较⼤洞⼝直径.以上四条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.3倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.35倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④洞边到梁边或柱边的距离必须⼤于或等于1.5梁⾼；⑤相邻两个洞⼝的中⼼间距应不⼩于3倍的较⼤洞⼝直径.以上五条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.⼆、具体补强做法以下都有详细说明：参考资料：《⾼规》7.2.27《全国民⽤建筑⼯程设计技术措施－结构》5.3.29《钢筋混凝⼟结构构造⼿册》（⼆版）3.9《苏G01-2003》17页补充案例：该项⽬的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有⽀座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁⾼为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设⽅要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构⼯程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循⼀定的原则.《构造⼿册》中对梁上开洞的位置和尺⼨进⾏的要求,也提出了构造措施和计算要求,有些洞不需要处理（如⼩于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如⼩于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进⾏计算,不能仅仅因为洞较⼩就可以不处理或只做构造加强,特别是在梁的受⼒较⼤处,剪压⽐不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（⽀座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但⼀定要满⾜计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应⼒集中,成为⼀个易破坏的薄弱点.剪⼒墙上的开洞也不应如《构造⼿册》和《11G101-1》图集所说的,仅仅按⼀个800mm和300mm的洞⼝尺⼨确定加强措施,还应该考虑洞⼝的位置,墙肢的长度、对剪⼒墙整体计算的影响等因素.⽐如：应避免在短肢剪⼒墙上和墙肢长度较⼩的剪⼒墙（⽐如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪⼒墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪⼒墙的截⾯⾯积削弱太多,应复核开洞处剪⼒墙的轴压⽐.。
梁上开洞构造与计算

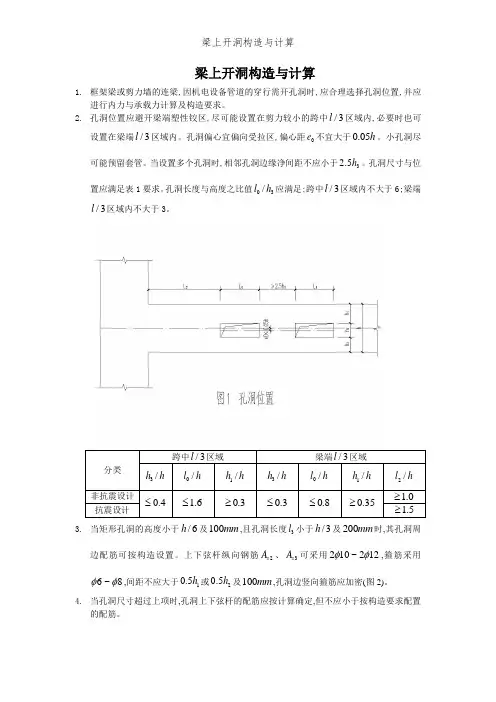

梁上开洞构造与计算1.框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞位置，并应进行内力和承载力计算及构造要求。
2.孔洞位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中丨/3区域内，必要时也可设置在梁端丨/3区域内。
孔洞偏心宜偏向受拉区，偏心距e0不宜大于0.05h。
小孔洞尽可能预留套管。
当设置多个孔洞时，相邻孔洞边缘净间距不应小于 2.5h3。
孔洞尺寸和位置应满足表1要求。
孔洞长度与高度之比值∣0/h3应满足：跨中l /3区域内不大于6；梁端1/3区域内不大于3。
3.当矩形孔洞的高度小于h/6及100mm ,且孔洞长度I3小于h/3及200mm时，其孔洞周边配筋可按构造设置。
上下弦杆纵向钢筋A52、A s3可采用2 10〜2 12 ,箍筋采用6~ 8 ,间距不应大于0.5h1或0.5h2及100mm ,孔洞边竖向箍筋应加密（图2）。
4.当孔洞尺寸超过上项时，孔洞上下弦杆的配筋应按计算确定，但不应小于按构造要求配置的配筋。
40d単-E<I丄—,h2孔洞上、下弦杆的内力按下列公式计算（图3）1 1M I-V1 -0ql02 12M 2 =V2 lθ2式中V 一孔洞边梁组合剪力设计值q-孔洞上弦杆均布竖向荷载h131V rhr⅛V2ql0■一抗震加强系数，抗震等级为一、二级时，取1.5；三、四级时，取1.2；非抗震设计时，取1.0M —孔洞中点处梁的弯矩设计值z—孔洞上、下弦杆之间中心距离5.孔洞上、下弦杆截面尺寸应符合下列要求无地震作用时V i乞0.25 IIf C bh）有地震作用时1跨高比∣0/h /2.5 V iW「0.20 PI f C bh ORE1 跨高比∣o∕h ≤2.5V i ≤-0.1^1 f c bh oRE式中V i -上、下弦杆剪力设计值b、h。
-上、下弦杆截面宽度和有效高度h i -上、下弦杆截面高度仁-混凝土轴心抗压强度设计值RE -承载力抗震调整系数，取0.85混凝土强度影响系数，当乞C50,取0.8; C80取0.74; C50~C80之间，内插取值6.斜截面承载力和正截面偏心受压、偏心受拉承载力计算，需按相关规定进行计算。
【结构设计】详解结构梁上开洞——实战案例
详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充一个统一的构造大样,或者选一个标准图集的,还应仔细对照建筑、给排水、暖通、电气等专业施工图中的开洞位置和大小.根据计算复核,确定其开洞对结构的影响程度.影响较小时可采用标准图集的构造措施.影响较大,且可以控制在规范的要求范围内时,结构设计人员应另外补充加强措施.影响特大,不能满足规范要求时,不允许其开洞.本篇为大家搜集了6个关于”梁上开洞“的实际案例,部分言论仅供参考,有不同观点,欢迎跟帖留言,共同交流.案例一：我之前做的一个剪力墙的工程中就碰到了.住宅层高3m,其中吊顶高度在2.5m,剩下500,要走各种水管、暖通管线,建筑要求在结构梁上开洞.（本图片来自于网络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪力墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞口宽度从200到500不等,高度从几十一直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞小于300,钢筋可绕过去.洞口尺寸在300~1000,则需补强钢筋.洞口任一方向尺寸大于1000,则结构专业应在洞口边加梁来重新划分板格进行设计计算.3.不管怎么说,任何较大的楼板开洞始终都是不利的.4.混凝土剪力墙上的洞口不宜大于800.小于800的洞口,在有限元计算中是很难精确体现的.所以一般不考虑这种小洞口,仅配筋时洞边补充钢筋.5.当混凝土剪力墙上开洞大于800时,在计算中应该对墙肢进行洞口设置.按类似于门洞窗洞处理,建模计算时应满足关于剪力墙洞口设置的一些规定和要求.6.在混凝土剪力墙的洞口连梁上开洞,不能超过梁高1/3,且开洞后连梁剩余截面高度不小于200.7.在框架梁上开洞,要求如下：（1）孔洞高度宜小于1/6梁高及100mm,孔洞长度不要大于1/3梁高及200mm.圆形洞不要大于1/5梁高及150mm；（2）孔洞大小,矩形洞长高比不能大于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截面缺陷所带来的抗震不利影响.无论过去有多伟大的工程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞口超过了这上面所说的最大要求,而且我做的是个高层,7度区120m高的建筑.我按照构造手册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然心有余悸.像上面所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截面缺陷所带来的抗震不利影响.案例二：先说整栋楼的大体情况吧！整个项目由5栋33层或28层住宅和一栋商业组成,其中高层住宅为混凝土剪力墙结构体系,带大地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第一组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为二级.在我们业主去施工现场查看自己房屋时,发现了一个很严重的问题,在房屋几乎每个梁（无论是框架梁还是剪力墙连梁）上都有开洞的现象,这些洞口尺寸几乎都是直径150左右圆型洞口,目的就是为了地源热泵的管道铺设.为了不使送风管道从梁下方绕过导致净高不足,所以每栋楼几乎每家每户上方的梁都有大批的洞口,而在公共走道上管道洞口尤为集中,有的地方甚至洞口排紧贴在一起,从现场看起来就如纵横交错的蜘蛛网一样！话不多说,直接上图！这些洞口都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞口也不符合《混凝土结构构造手册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,目前这些连续洞口可以简化为一个大的矩形洞口,下面就想问下大神们！简化大的矩形洞口显然也比较大！那么到底这个洞口对梁有多大影响?怎么计算？地震下梁端塑性铰的发展怎么发展？目前这个地方的受力形式时如何完成的?网友回复推荐：正常使用目前估计就靠上部现浇楼板的作用了！毕竟整体浇筑的,混凝土结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施工图和设备施工不同步的影响！结构一般对于梁开洞都只在说明里画上大样,具体怎么做就写上一切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,而且基本上都是穿梁.案例三:房屋结构为框架剪力墙结构,共11层,我家在11层顶楼,客厅正上方有一个25平米阁楼（与客厅大小及户型均一致）,想在阁楼上做一个浴室,走下水需要在梁上打一个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位网友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘米,控制在这个直径最好；如果不是主梁那打通就可以多一些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的一排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞比较合理,需要验算吗网友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞口加固,如下图（我院通常做法）：构造要求管的直径不能超过梁高的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙面上有梁,由于要对外开孔,孔打出来,正好是一半混凝土一半砖墙的位置,可能底筋被打断,需要加固吗？网友解答推荐：砖混结构外梁只是作为圈梁之用,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有一水管dn100,在我的一主梁上穿过,且梁截面在洞口下的有效高度只有150mm(不满足高规),但又必须开洞.请问各位高手,留洞应有什么要求,应有哪些加固措施？？？网友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三角形的范围里及梁净度1/2高度范围里不得开洞.2、120厚墙、料石清水墙和独立柱.3、宽度少于1000的窗间墙.4、砌体门窗洞口两侧200（石砌体为300）和转角处450（石砌体为600）的范围内.5、梁或梁垫下及其左右500的范围里.6、设计不允许设置脚手眼的部位.应在梁的中部留设洞口,洞口应设加强筋,如何设置应由设计人员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供大家参考）一、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径.以上四条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径.以上五条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整.二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页补充案例：该项目的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有支座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁高为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设方要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构工程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循一定的原则.《构造手册》中对梁上开洞的位置和尺寸进行的要求,也提出了构造措施和计算要求,有些洞不需要处理（如小于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如小于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进行计算,不能仅仅因为洞较小就可以不处理或只做构造加强,特别是在梁的受力较大处,剪压比不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（支座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但一定要满足计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应力集中,成为一个易破坏的薄弱点.剪力墙上的开洞也不应如《构造手册》和《11G101-1》图集所说的,仅仅按一个800mm和300mm的洞口尺寸确定加强措施,还应该考虑洞口的位置,墙肢的长度、对剪力墙整体计算的影响等因素.比如：应避免在短肢剪力墙上和墙肢长度较小的剪力墙（比如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪力墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪力墙的截面面积削弱太多,应复核开洞处剪力墙的轴压比.。
