H型钢规格尺寸表
H型钢规格尺寸表
热轧H型钢尺寸规格(摘自GB/T11263—1998)之巴公井开创作H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中 h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----内面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。
热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。
热轧H 型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。
热轧H 型钢规格暗示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400 200200812暗示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。
热轧H型钢是一种新型经济建筑用钢。
H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
经常使用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。
热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。
(表一)。
H型钢规格表大全
H型钢规格表大全以下是H型钢规格表大全：H型钢是一种常见的结构钢，具有较高的强度和刚度，广泛应用于建筑、桥梁、船舶、机械设备等领域。
H型钢具有优秀的抗压性能和良好的焊接性能，因此在许多工程中被广泛使用。
下面是H型钢的规格表大全，供参考：型号规格(mm) 理论重量(kg/m)H100x100 148x100x6x9 20.9H125x125 194x150x6x9 29.7H150x75 150x75x5x7 14.0H150x150 150x150x7x10 31.9H175x175 175x175x7.5x11 40.4H200x100 200x100x5.5x8 21.7H200x150 200x150x6x9 31.5H250x125 248x124x5x8 25.8H250x175 250x175x7x11 44.1H300x150 300x150x6.5x9 36.7H300x200 300x200x8x12 57.3注意：以上仅列举了部分常见的H型钢规格，实际应用中还有更多其他规格。
H型钢的规格表对于设计人员和工程师来说非常重要，因为他们需要根据工程的要求选择合适的H型钢进行设计和建造。
H型钢的规格表中包含了各种型号的钢材尺寸和重量，这些数据能够帮助工程师进行结构计算和材料选型，确保工程的安全和稳定性。
在使用H型钢的过程中，需要注意以下几点：1. 选择合适的规格：根据工程需要和结构要求，选择合适的H型钢规格。
规格的选择应考虑到承载力、刚度、抗震性能等因素。
2. 注意材质质量：H型钢的质量直接影响工程的安全性和稳定性，应选择质量可靠的厂家和供应商，确保材质符合相关标准。
3. 正确使用焊接技术：在H型钢的连接和安装过程中，需要使用适当的焊接技术，确保焊缝的质量和强度。
4. 定期检查和维护：工程竣工后，应定期检查和维护H型钢结构，确保其正常运行和使用寿命。
总结：H型钢规格表是工程设计和建造过程中的重要参考资料，它提供了各种规格的H型钢的尺寸和重量信息，帮助工程师进行结构计算和材料选型。
H型钢规格表

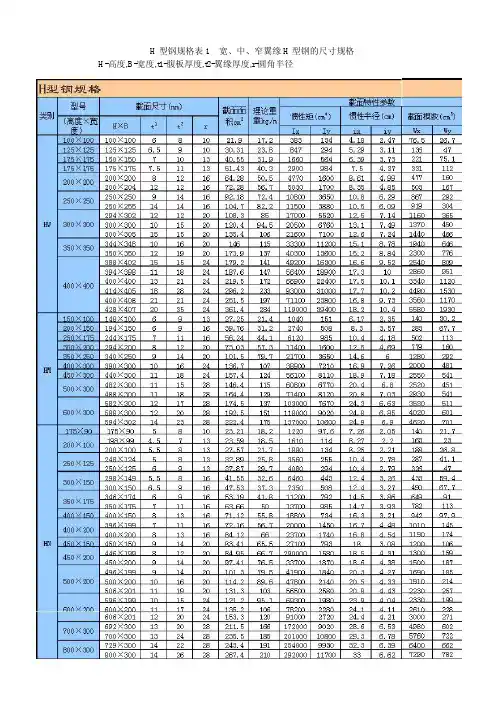

H型钢规格表1 宽、中、窄翼缘H型钢的尺寸规格H-高度,B-宽度,t1-腹板厚度,t2-翼缘厚度,r-圆角半径类别型号(高度×宽度) 截面尺寸/nma 截面面积/cm2 理论质量/(kg/m) H×B t1 t2 rHW 100×100 100×100 6 8 10 21.9 17.2125×125 125×125 6.5 9 10 30.31 23.8150×150 150×150 7 10 13 40.55 31.9175×175 175×175 7.5 11 13 51.43 40.3200×200 200×200 8 12 16 64.28 50.5#200×204 12 12 16 72.28 56.7250×250 250×250 9 14 16 92.18 72.4250×255 14 14 16 104.7 82.2300×300 #294×302 12 12 20 108.3 85.O300×300 1O 15 20 120.4 94.5300×305 15 15 20 135.4 106350×350 #344×348 10 16 20 146 115350×350 12 19 20 173.9 137400x400 #388×402 15 15 24 179.2 141#394×398 11 18 24 187.6 147400×400 13 21 24 219.5 172#400×408 21 21 24 251.5 197#414×405 18 28 24 296.2 233#428×407 20 35 24 361.4 284*458×417 30 50 24 529.3 415*498×432 45 70 24 770.8 605HM 150×100 148×100 6 9 13 27.25 21.4200×150 194×150 6 9 16 39.76 31.2250×175 244×175 7 11 16 56.24 44.1300×200 294×200 8 12 20 73.03 57.3350×250 340×250 9 14 20 101.5 79.7400×300 390×300 1O 16 25 136.7 107450×300 440×300 11 18 24 157.4 124500×300 482×300 11 15 28 146.4 115488×300 n 18 28 164.4 129600×300 582×300 12 17 28 174.5 137588×300 12 20 28 192.5 151#594×302 14 23 28 222.4 175HN 100×50 100×50 5 7 1O 12.16 9.54125×60 125×60 6 8 1O 17.01 13.3150×75 150×75 5 7 10 18.16 14.3175×90 175×90 5 8 10 23.21 18.2200×100 198×99 4.5 7 13 23.59 18.5200×100 5.5 8 13 27.57 21.7250×125 248×124 5 8 13 32.89 25.8250×125 6 9 13 37.87 29.7300×150 298×149 5.5 8 16 41.55 32.6300×150 6.5 9 16 47.53 37.3350×175 346×174 6 9 16 53.19 41.8350×175 7 11 16 63.66 50#400×150 #400×150 8 13 16 71.12 55.8400×200 396×199 7 1 16 72.16 56.7400×200 8 13 16 84.12 66#450×150 #450×150 9 14 20 83.41 65.5450×200 446×199 8 12 20 84.95 66.7450×200 9 14 20 97.41 76.5#500×150 #500×150 10 16 20 98.23 77.1500×200 496×199 9 14 20 101.3 79.5500×200 10 16 20 114.2 89.6500×200 #506×201 11 19 20 131.3 103600×200 596×199 10 15 24 121.2 95.1600×200 1 17 24 135.2 106#606×201 12 20 24 153.3 120700×300 #692×300 13 20 28 211.5 166700×300 13 24 28 235.5 185*800×300 *792×300 14 22 28 243.4 191*800×300 14 26 28 267.4 210*900×300 *890×299 15 23 28 270.9 213*900×300 16 28 28 309.8 243*912×302 18 34 28 364 286h型钢规格表注：1.“#”表示的规格为非常用规格。
H型钢规格尺寸表
热轧H型钢尺寸规格(摘自GB/T11263—1998)H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中 h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。
热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。
热轧H型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。
热轧H型钢规格表示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400 200200812表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。
热轧H型钢是一种新型经济建筑用钢。
H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输1 / 6机械、设备基础、支架、基础桩等。
热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。
2 / 63 / 64 / 6(摘自GB/T11263—1998)5 / 66 / 6。

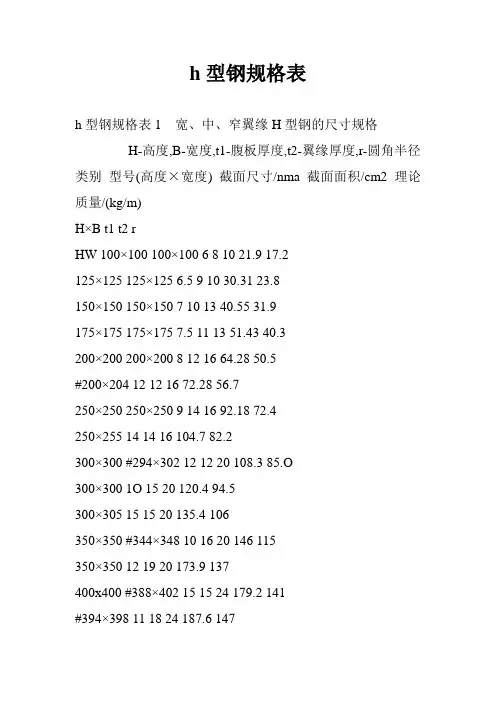

h型钢规格表
h型钢规格表h型钢规格表1 宽、中、窄翼缘H型钢的尺寸规格H-高度,B-宽度,t1-腹板厚度,t2-翼缘厚度,r-圆角半径类别型号(高度×宽度) 截面尺寸/nma 截面面积/cm2 理论质量/(kg/m)H×B t1 t2 rHW 100×100 100×100 6 8 10 21.9 17.2125×125 125×125 6.5 9 10 30.31 23.8150×150 150×150 7 10 13 40.55 31.9175×175 175×175 7.5 11 13 51.43 40.3200×200 200×200 8 12 16 64.28 50.5#200×204 12 12 16 72.28 56.7250×250 250×250 9 14 16 92.18 72.4250×255 14 14 16 104.7 82.2300×300 #294×302 12 12 20 108.3 85.O300×300 1O 15 20 120.4 94.5300×305 15 15 20 135.4 106350×350 #344×348 10 16 20 146 115350×350 12 19 20 173.9 137400x400 #388×402 15 15 24 179.2 141#394×398 11 18 24 187.6 147400×400 13 21 24 219.5 172#400×408 21 21 24 251.5 197#414×405 18 28 24 296.2 233#428×407 20 35 24 361.4 284*458×417 30 50 24 529.3 415*498×432 45 70 24 770.8 605HM 150×100 148×100 6 9 13 27.25 21.4 200×150 194×150 6 9 16 39.76 31.2 250×175 244×175 7 11 16 56.24 44.1 300×200 294×200 8 12 20 73.03 57.3 350×250 340×250 9 14 20 101.5 79.7 400×300 390×300 1O 16 25 136.7 107 450×300 440×300 11 18 24 157.4 124 500×300 482×300 11 15 28 146.4 115 488×300 n 18 28 164.4 129600×300 582×300 12 17 28 174.5 137 588×300 12 20 28 192.5 151#594×302 14 23 28 222.4 175HN 100×50 100×50 5 7 1O 12.16 9.54 125×60 125×60 6 8 1O 17.01 13.3150×75 150×75 5 7 10 18.16 14.3175×90 175×90 5 8 10 23.21 18.2200×100 198×99 4.5 7 13 23.59 18.5 200×100 5.5 8 13 27.57 21.7250×125 248×124 5 8 13 32.89 25.8 250×125 6 9 13 37.87 29.7300×150 298×149 5.5 8 16 41.55 32.6 300×150 6.5 9 16 47.53 37.3350×175 346×174 6 9 16 53.19 41.8 350×175 7 11 16 63.66 50#400×150 #400×150 8 13 16 71.12 55.8 400×200 396×199 7 1 16 72.16 56.7 400×200 8 13 16 84.12 66#450×150 #450×150 9 14 20 83.41 65.5 450×200 446×199 8 12 20 84.95 66.7 450×200 9 14 20 97.41 76.5#500×150 #500×150 10 16 20 98.23 77.1 500×200 496×199 9 14 20 101.3 79.5 500×200 10 16 20 114.2 89.6500×200 #506×201 11 19 20 131.3 103 600×200 596×199 10 15 24 121.2 95.1 600×200 1 17 24 135.2 106#606×201 12 20 24 153.3 120700×300 #692×300 13 20 28 211.5 166700×300 13 24 28 235.5 185*800×300 *792×300 14 22 28 243.4 191*800×300 14 26 28 267.4 210*900×300 *890×299 15 23 28 270.9 213*900×300 16 28 28 309.8 243*912×302 18 34 28 364 286h型钢规格表注：1.“#”表示的规格为非常用规格。

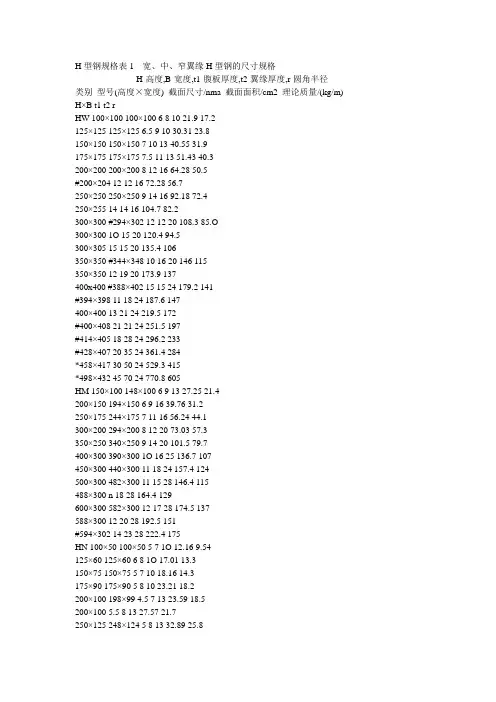

H型钢规格表
H型钢规格表1 宽、中、窄翼缘H型钢的尺寸规格H-高度,B-宽度,t1-腹板厚度,t2-翼缘厚度,r-圆角半径h型钢规格表注：1.“#”表示的规格为非常用规格。
2.“*”表示的规格，目前国内尚未生产。
3.型号属同一范围的产品，其内侧尺寸高度是一致的。
4.截面面积计算公式为“t1(H-2t2)+2Bt2+O.858r2。
[h型钢规格表]概述H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。
由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。
[h型钢规格表]分类H型钢分为宽翼缘H型钢（HK）窄翼缘H型钢（HZ）H型钢桩（HU）[h型钢规格表]表示方法高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235或SS400。
热轧H型钢的表示方法。
H型钢分为宽翼缘H型钢（HK）、窄翼缘H型钢（HZ）和H型钢桩（HU）三类。
其表示方法为：高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235B、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235B或SS400。
[h型钢规格表]热轧H型钢的优点H型钢是一种新型经济建筑用钢。
H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
H型钢规格尺寸表
热轧H型钢尺寸规格(摘自GB/T11263—1998)H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----内面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。
热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。
热轧H型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。
热轧H型钢规格表示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400200200812表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。
热轧H型钢是一种新型经济建筑用钢。
H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。
热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。
热轧H型钢柱尺寸规格(摘自GB/T11263—1998)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧H型钢尺寸规格(摘自GB/T11263—1998)
H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角
热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000
其中h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）
热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。
热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。
热轧H型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。
热轧H型钢规格表示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400200200812表示为高200mm宽200mm
腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。
热轧H型钢是一种新型经济建筑用钢。
H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。
热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。
588×300 12 20 28 192.5 151 118000 9020 24.8 6.85 4020 601 594×302 14 23 28 222.4 175 137000 10600 24.9 6.90 4620 701
热轧H型钢柱尺寸规格(摘自GB/T11263—1998)。
