上海2020年中考物理一模分类汇编 故障电路(无答案)

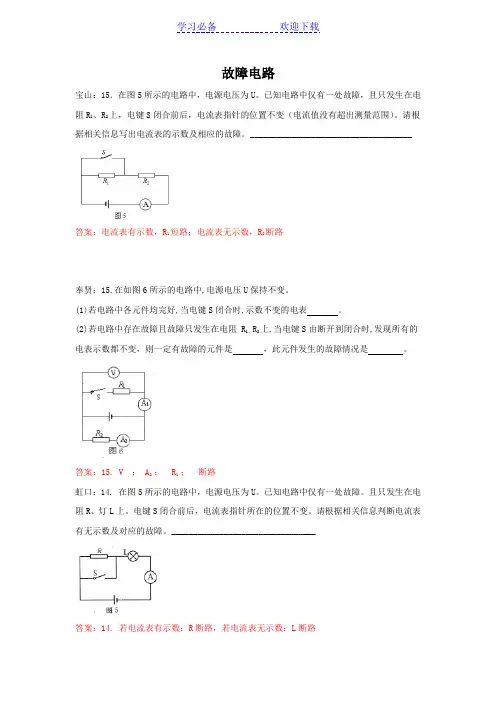

上海市各区初三一模物理试卷按考点分类汇编：故障电路
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：电流表有示数，R1短路；电流表无示数，R2断路奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则：① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
上海市各区2020届中考物理一模试卷按考点分类汇编电学实验
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.2 23 0.58实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.10 23 6.0 0.28电压U x （伏） 电流I x （安） 电阻R x （欧） 电阻R x 平均值 1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.00.2821.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
2020年上海市中考物理一模试卷附解析
2020年上海市中考物理一模试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开；向左合上时，接线柱1与3连通，同时与2断开。
那么该实验装置................................... （）A．既可以研究电磁感应现象，又可以研究磁场对电流的作用B．既可以研究电磁感应现象，又可以研究电流的磁效应C．既可以研究磁场对电流的作用，又可以研究电流的磁效应D．不可以研究上述三种电磁现象中的任意一种2．声音的三个特征中，与距发声体远近有关的是（）A．音调B．响度C．音色D．音调和响度3．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的 ................（）A．音调。
B．响度。
C．音色。
D．频率。
4．一种新型保险柜安装有声纹锁，只有主人说出事先设定的暗语才能打开，别人即使说出暗语也打不开锁。
这种声纹锁辨别主人声音的依据是（B）A．音调B．音色C．响度D．声速5．关于声现象，下列说法正确的是（）A．真空能传声B．只要物体在振动，我们就能听到声音C．我们能“听其声而知其人”，主要是因为不同的人声音的音色不同D．控制汽车尾气的排放指标可以有效减弱噪声.6．李强同学正在平面镜前欣赏自己的全身像（如图所示），此时他看到的全身像应是图中的7．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 2的滑片P 在中点，闭合开关S ，三只电表均有示数。
当滑片P 向左移动时，下列说法正确的是（ ） A 若电阻串联．①、③是电压表，则表②示数变大 B 若电阻串联，①、③是电压表，则表②示数不变 C 若电阻并联，①、③是电流表，则表②示数变小 D ．若电阻并联，①、③是电流表，则表②示数变大8．如图所示，将一只小电铃放在密闭的玻璃罩内，接通电路，可清楚地听到铃声，用抽气机逐渐抽去玻璃罩内的空气，将会发生：（ ） A ．电铃逐渐停止振动 B ．听到的铃声越来越响 C ．听到的铃声越来越轻 D ．听到的铃声保持不变。
上海市各区2020届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。
闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。
（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上图13（a）（b）PR2SAR1标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
2020届中考物理一模试卷按考点分类汇编 故障电路
2020故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R1、R2外，其它电路元件均完好。
图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
2020③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

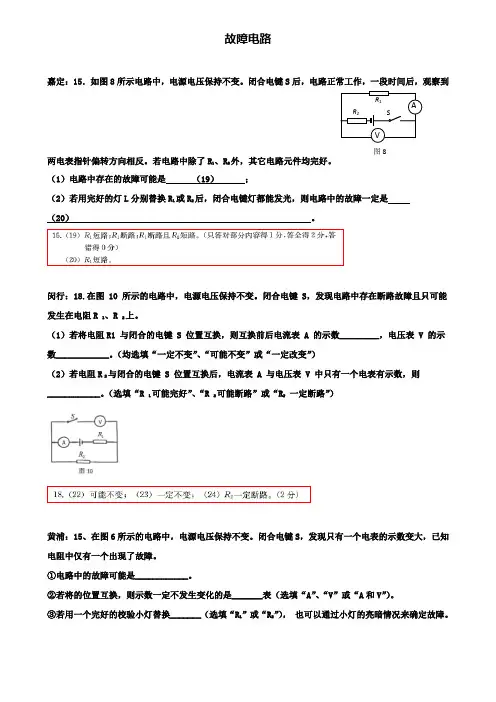

上海市各区2020届中考物理一模试卷按考点分类汇编故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是 （20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
图8VASR 1R 2青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
2023年上海市15区物理中考一模分类汇编专题4-故障电路含答案
2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。
闭合开关S ，发现只有一个电表的示数发生变化。
已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。
根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。
（16）。
3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。
（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。
（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。
闭合开关S ，两电表中至少有一个电表示数会发生变化。
若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。
_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。
电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。
若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。
（16）②写出判断理由。
（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。
闭合开关S ，电路正常工作。
一段时间后，观察到电流表的示数突然变大。
电路中仅有一处故障，且只发生在电阻R 1或R 2上。
上海市各区2020届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上（a ） （b ）R标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V =U 1=IR 1=0.2A ×10Ω=2V ； （2）U 2=U ﹣U 1=6V ﹣2V=4V ；R 2===20Ω；（3）如果电压表量程为0～15V ，电路最大电流为I===0.6A ，因此电流表量程应为0～0.6A ；I 最大=0.6A ，U V =I 最大R 1=0.6A ×10Ω=6V ＜15V 此时电压表、电流表的示数分别为6V 、0.6A ；如果电流表选择0～0.6A 量程，电压表选择0～3V 量程， I 最大===0.3A ．此时电压表、电流表的示数分别为3V 、0.3A ．松江：22．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障分析
1.（徐汇）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一个电表的指针没有发生偏转。
移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是
A ．变阻器R 1短路
B ．变阻器R 1断路
C ．电阻R 2短路
D ．电阻R 2断路
2.(宝山)在图6所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障。
闭合电键S 后：
①若各电表示数出现__________________________现象，
说明电阻R 2断路；
②若各电表示数出现__________________________现象，说明电阻R 1和R 2都断路。
3.（崇明）在图1所示的电路中，闭合电键S ，电路正常工作．一段时间后灯L
熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是 A ．灯L 断路 B ．灯L 短路
C ．电阻R 断路
D ．电阻R 短路 4.（嘉定）如图6所示电路中电键S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 或灯L 上，它们有可能断路或短路，若灯L 不发光则故障不．可能．．
是
（16） 。
若灯L 发光，则故障一定是 （17） 。
（均选填“L 断路”、“L
R 2
S V P R 1 A
(22) (23)
图6 V
A 1 A 2
R 2 S
图1
V A
S
R
L
L
S
V
A
R
短路”、“R断路”或“R短路”）
5.（闵行）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R或灯泡L处。
当电键S由断开到闭合，两个电表示数均不变。
则下列判断正确的是
A.若灯泡L发光，电阻R断路
B.若灯泡L发光，电阻R短路
C.若灯泡L不发光，灯泡L断路
D.若灯泡L不发光，灯泡L短路
6.（浦东）在图7所示的电路中，电源电压保持不
变。
闭合电键S，灯L
1、L
2
均发光。
过了一会儿，突然
发现电流表A的示数归零、电压表V的示数变大。
若
电路只有一处故障，且故障只发生在灯L
1或L
2
处，则：
①此时灯L
1、L
2
的发光情况分别是 (19)
；
②该电路发生故障的情况是 (20) 。
7.（普陀）如图5所示的电路中，电源电压保持不变。
闭合电键S，灯不亮，再闭合电键S1，发现两电表示数均不发生变化，如果电路中只有灯或者电阻出现故障，则下列判断中，正确的是（）
A.一定灯短路
B.一定电阻短路
C.可能灯断路
D.可能电阻断路
8.（松江）如图6所示的电路中，电源电压保持不变。
闭合电键S后，
电路正常工作。
过了一会儿，两个电表中只有一个电表的示数变大。
灯L和电阻R中的一个可能出现了故障。
图2
图7
L1
V
S
A
L2
图6
L
S
R
V
A
①若灯L发光，则故障是（19）；
②若灯L不发光，则故障是（20）。
9.（闸北）如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是
（）
A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路。
