颜色识别原理
颜色识别仪器的原理和应用
颜色识别仪器的原理和应用一、颜色识别仪器的原理颜色识别仪器是一种能够准确判断物体颜色的设备。
它广泛应用于工业生产、质量检测、机器人视觉等领域。
颜色识别仪器的原理包括光源发射、光线接收和颜色识别算法。
1. 光源发射颜色识别仪器通过发射特定波长的光源照射物体表面。
常用的光源有白光LED、红外线LED等。
不同光源发射的光能量和波长会对物体表面产生不同的反射效果。
2. 光线接收颜色识别仪器会通过光敏元件接收物体表面反射回来的光线。
光敏元件可以是光电二极管、光敏电阻等。
光敏元件将接收到的光线转换成电信号，通过电路放大并转换成数字信号。
3. 颜色识别算法颜色识别仪器的关键在于颜色识别算法。
通过对接收到的数字信号进行处理和分析，利用预先设定的颜色阈值和颜色空间模型，识别出物体的颜色信息。
常用的颜色空间模型有RGB、CMYK、HSV等。
二、颜色识别仪器的应用颜色识别仪器在各行各业有着广泛的应用。
以下列举了几个主要应用领域：1. 工业生产在工业生产中，颜色识别仪器常用于自动化生产线上的物体分拣。
例如，在电子产品生产过程中，通过颜色识别仪器可以检测产品外壳的颜色是否符合要求，实现自动分拣。
同时，颜色识别仪器也可以用于产品质量检验，识别出产品表面颜色的不合格情况。
2. 机器人视觉在机器人领域，颜色识别仪器是机器人视觉系统的重要组成部分。
通过颜色识别仪器，机器人可以识别并定位不同颜色的物体，实现针对性的操作。
例如，在工业装配中，通过颜色识别仪器可以告诉机器人应该将红色零件安装在哪个位置，蓝色零件安装在哪个位置，提高自动化生产效率。
3. 质量检测颜色识别仪器在质量检测领域也有重要的应用。
在食品行业，颜色识别仪器可以用于检测食品的新鲜程度和质量状况。
例如，通过颜色识别仪器可以判断水果是否成熟，肉类是否新鲜。
同时，在纺织等行业，颜色识别仪器可以用于判断织物的颜色是否一致，保证产品质量。
4. 安防监控颜色识别仪器在安防监控领域也发挥着重要的作用。
颜色传感器工作原理

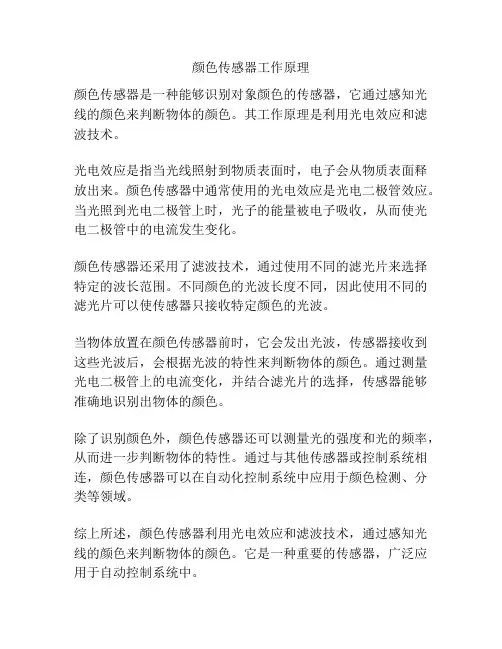

颜色传感器工作原理
颜色传感器是一种能够识别对象颜色的传感器，它通过感知光线的颜色来判断物体的颜色。
其工作原理是利用光电效应和滤波技术。
光电效应是指当光线照射到物质表面时，电子会从物质表面释放出来。
颜色传感器中通常使用的光电效应是光电二极管效应。
当光照到光电二极管上时，光子的能量被电子吸收，从而使光电二极管中的电流发生变化。
颜色传感器还采用了滤波技术，通过使用不同的滤光片来选择特定的波长范围。
不同颜色的光波长度不同，因此使用不同的滤光片可以使传感器只接收特定颜色的光波。
当物体放置在颜色传感器前时，它会发出光波，传感器接收到这些光波后，会根据光波的特性来判断物体的颜色。
通过测量光电二极管上的电流变化，并结合滤光片的选择，传感器能够准确地识别出物体的颜色。
除了识别颜色外，颜色传感器还可以测量光的强度和光的频率，从而进一步判断物体的特性。
通过与其他传感器或控制系统相连，颜色传感器可以在自动化控制系统中应用于颜色检测、分类等领域。
综上所述，颜色传感器利用光电效应和滤波技术，通过感知光线的颜色来判断物体的颜色。
它是一种重要的传感器，广泛应用于自动控制系统中。

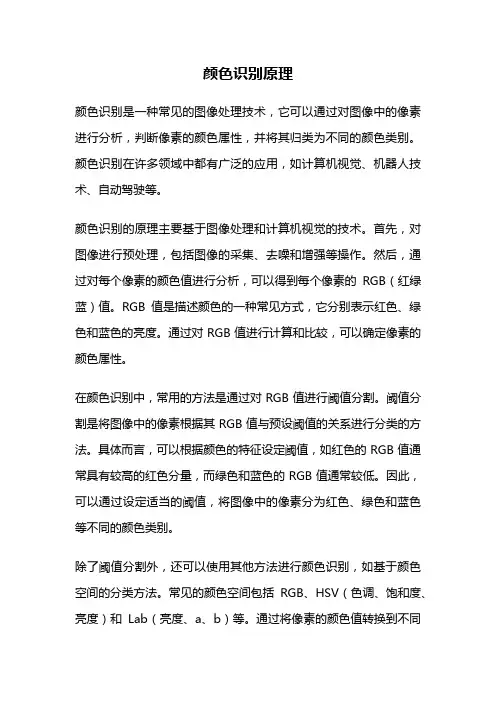

颜色识别原理
颜色识别原理颜色识别是一种常见的图像处理技术，它可以通过对图像中的像素进行分析，判断像素的颜色属性，并将其归类为不同的颜色类别。
颜色识别在许多领域中都有广泛的应用，如计算机视觉、机器人技术、自动驾驶等。
颜色识别的原理主要基于图像处理和计算机视觉的技术。
首先，对图像进行预处理，包括图像的采集、去噪和增强等操作。
然后，通过对每个像素的颜色值进行分析，可以得到每个像素的RGB（红绿蓝）值。
RGB值是描述颜色的一种常见方式，它分别表示红色、绿色和蓝色的亮度。
通过对RGB值进行计算和比较，可以确定像素的颜色属性。
在颜色识别中，常用的方法是通过对RGB值进行阈值分割。
阈值分割是将图像中的像素根据其RGB值与预设阈值的关系进行分类的方法。
具体而言，可以根据颜色的特征设定阈值，如红色的RGB值通常具有较高的红色分量，而绿色和蓝色的RGB值通常较低。
因此，可以通过设定适当的阈值，将图像中的像素分为红色、绿色和蓝色等不同的颜色类别。
除了阈值分割外，还可以使用其他方法进行颜色识别，如基于颜色空间的分类方法。
常见的颜色空间包括RGB、HSV（色调、饱和度、亮度）和Lab（亮度、a、b）等。
通过将像素的颜色值转换到不同的颜色空间，可以更好地描述和分类颜色。
例如，在HSV颜色空间中，色调表示颜色的基本属性，饱和度表示颜色的纯度，亮度表示颜色的明暗程度。
通过设定适当的阈值，可以将图像中的像素分为不同的颜色类别。
颜色识别在实际应用中有着广泛的应用。
例如，在机器人技术中，颜色识别可以帮助机器人识别和追踪特定颜色的物体。
在自动驾驶中，颜色识别可以帮助车辆识别并遵循交通信号灯。
此外，颜色识别还可以用于产品质量控制、图像检索等领域。
然而，颜色识别也面临一些挑战。
例如，在复杂的环境下，颜色识别可能受到光照、阴影和反射等因素的影响。
此外，不同的物体可能具有相似的颜色，导致颜色识别的误判率增加。
为了提高颜色识别的准确性和鲁棒性，需要结合其他图像处理和机器学习技术，如边缘检测、形状分析和分类器训练等。

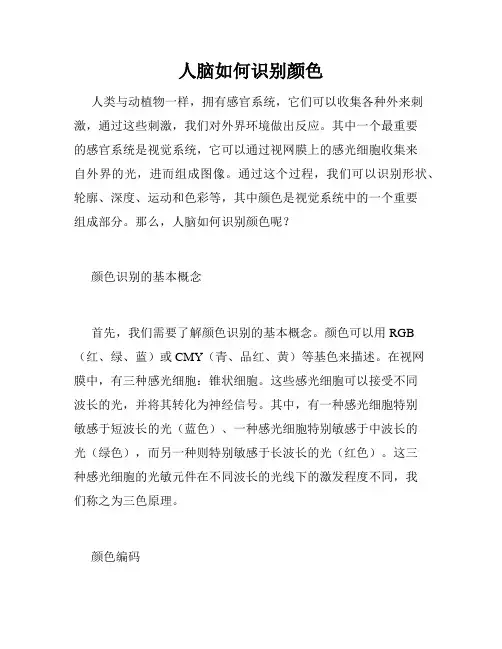

人脑如何识别颜色
人脑如何识别颜色人类与动植物一样，拥有感官系统，它们可以收集各种外来刺激，通过这些刺激，我们对外界环境做出反应。
其中一个最重要的感官系统是视觉系统，它可以通过视网膜上的感光细胞收集来自外界的光，进而组成图像。
通过这个过程，我们可以识别形状、轮廓、深度、运动和色彩等，其中颜色是视觉系统中的一个重要组成部分。
那么，人脑如何识别颜色呢？颜色识别的基本概念首先，我们需要了解颜色识别的基本概念。
颜色可以用RGB （红、绿、蓝）或CMY（青、品红、黄）等基色来描述。
在视网膜中，有三种感光细胞：锥状细胞。
这些感光细胞可以接受不同波长的光，并将其转化为神经信号。
其中，有一种感光细胞特别敏感于短波长的光（蓝色）、一种感光细胞特别敏感于中波长的光（绿色），而另一种则特别敏感于长波长的光（红色）。
这三种感光细胞的光敏元件在不同波长的光线下的激发程度不同，我们称之为三色原理。
颜色编码每个颜色的识别都是基于神经系统的处理。
这是因为，感光细胞提供的信息非常有限，它们只能告诉我们来自外界的光的颜色以及强度。
为了解决这个问题，大脑在接收到视觉信息之后，会将这些信息进行整合。
我们可以将这个过程看作是一种编码或转换。
在这个转换的过程中，多个脑区相互协作，产生一种被称为色觉图谱的神经信号。
这个信号由多个轻微的颜色编码单位构成，每个单位对应于视网膜上某个位置的颜色。
这个编码单位的数量约为700，它们分散在视觉皮层中的某些区域内。
该编码图谱是由每个编码单元的输出对比产生的。
颜色识别的神经机制在这些编码单位内，颜色识别的神经机制具有高度特化性。
每个编码单位在识别特定颜色上具有特异性。
例如，某些单元只响应于红色（R单元），一些只响应于绿色（G单元），还有一些只响应于蓝色（B单元）。
但是，对于大多数颜色，都存在中介单元，它们对多种颜色产生响应，这就意味着色觉图谱不仅仅是由R、G、B单元构成，而是以更为复杂和深奥的方式组合了它们。
颜色对比度相比于对光线波长的敏感性和响应专门颜色的编码单元，神经系统对颜色对比度的敏感性更为敏锐。
视觉颜色识别代码原理
视觉颜色识别代码原理视觉颜色识别代码是一种通过计算机程序来识别、分析和理解图像中不同颜色的技术。
这种技术利用计算机视觉和图像处理的方法，对图像中的像素进行处理，从而实现对不同颜色的识别和分类。
在视觉颜色识别代码中，首先需要明确的是颜色的表示方法。
在计算机中，颜色通常以RGB（红、绿、蓝）或者HSV（色调、饱和度、亮度）等方式进行表示。
RGB颜色模式是最常用的颜色表示方法之一，其中红、绿、蓝三种颜色的不同组合可以形成各种颜色。
而HSV颜色模式则更加接近人类对颜色的感知，通过色调、饱和度和亮度三个参数来描述颜色。
当计算机程序接收到图像数据后，首先需要对图像进行预处理，包括去噪、边缘检测等操作，以提高颜色识别的准确性。
接着，程序会将图像中的每个像素转换为对应的颜色表示方法，如RGB或HSV。
然后，程序将根据预先设定的规则和算法，对不同颜色进行分类和识别。
在颜色识别的过程中，计算机程序会通过比较像素的颜色值和预设的阈值来判断该像素属于哪种颜色。
通过这种方式，程序可以将图像中的不同颜色分割出来，并进行标记和分类。
这样，我们就可以实现对图像中不同颜色的识别和提取。
除了基本的颜色识别外，视觉颜色识别代码还可以结合机器学习和深度学习等技术，实现对更复杂的图像和颜色模式的识别。
通过训练模型和优化算法，计算机程序可以不断提升对颜色的识别能力，从而在各种场景下更加准确地识别和分析图像中的颜色信息。
总的来说，视觉颜色识别代码是一种基于计算机视觉和图像处理技术的方法，通过对图像中像素的颜色进行分析和处理，实现对不同颜色的识别和分类。
这种技术在图像识别、物体检测、自动驾驶等领域都有着广泛的应用前景，可以帮助人们更好地理解和利用图像中的颜色信息，为人工智能的发展提供强大支持。
人眼能识别多少种颜色
人眼能识别多少种颜色人眼是我们感知世界的重要工具之一，而颜色是我们对世界进行感知和区分的重要信息之一。
然而，人眼到底能够识别多少种颜色呢？这似乎是一个非常复杂的问题。
本文将探讨人眼的颜色识别能力，并尝试回答这个问题。
首先，让我们了解一下人眼感知颜色的基本原理。
人眼感知颜色的能力来自于视网膜上的视锥细胞。
视锥细胞主要分为三种类型：红色敏感的视锥细胞、绿色敏感的视锥细胞和蓝色敏感的视锥细胞。
这些视锥细胞能够对光的波长进行感知，并将其转化为我们能够识别的颜色信号。
根据常识，我们认为人眼能够识别到诸如红、绿、蓝、黄、橙、紫等基本颜色。
然而，事实上，颜色的可见范围远远超过了这些基本颜色。
通过对光谱的分析，科学家发现，人眼能够分辨出大约100万种不同的颜色。
这其中绝大多数是由红、绿、蓝三原色的混合而成的。
然而，要准确计算人眼的颜色识别能力并不简单。
一方面，人眼的颜色感知与个体之间存在一定的差异。
即使是正常视力的人也可能有不同的颜色敏感度。
另一方面，颜色的感知也受到其他因素的影响，比如背景亮度、对比度等等。
因此，我们不能简单地给出一个具体的数字来表示人眼的颜色识别能力。
此外，人眼的颜色识别能力还受到颜色的饱和度和明度的影响。
饱和度是指颜色的纯度或者说鲜艳程度，明度则是指颜色的亮度。
人眼对于高饱和度和高明度的颜色更容易识别和区分。
相反，低饱和度和低明度的颜色可能会难以区分。
因此，我们不能简单地说人眼能够识别多少种颜色，而应该考虑颜色的饱和度和明度。
除了上述因素外，人类的文化背景也会对颜色的感知和识别产生影响。
不同的文化对于颜色的分类和命名可能存在差异，这也会影响人眼对颜色的识别能力。
例如，某些文化可能将蓝色和绿色视为同一种颜色，而将红色和粉红色视为不同的颜色。
因此，在不同文化背景下，人眼对颜色的识别能力可能会有所不同。
综上所述，人眼的颜色识别能力是一个复杂且多变的问题。
虽然我们无法给出一个确切的数字来表示人眼能够识别的颜色种类，但通过科学研究和实验，我们可以了解到人眼对颜色的感知和识别具有很大的变化范围。
颜色识别技术在机器视觉中的应用实践
颜色识别技术在机器视觉中的应用实践在当今的科技发展飞速的时代，机器视觉的应用范围也越来越广泛，其中颜色识别技术的应用越来越受到重视。
颜色识别技术是指将颜色信号转化为计算机可以理解的数据，并通过特定的算法处理和分析它们。
本文将介绍颜色识别技术在机器视觉中的应用实践。
一、颜色识别技术的基本原理颜色识别技术基于光学原理。
当光线照射到物体表面，物体会吸收一部分光并反射另一部分光。
反射光线的波长与被反射物体的颜色有关，这一点得益于颜色概念的性质，即颜色是视觉感知的一种属性。
因为人类眼睛中的视锥细胞能帮我们感受到不同光的波长刺激，从而识别不同颜色。
而计算机不能自主地感知颜色，需要通过人工智能算法对图像进行处理，计算机才能看到不同颜色。
因而颜色识别技术的原理就是通过颜色空间的转换及分类算法的运用来实现对颜色的识别。
二、颜色识别技术的应用场景在机器视觉中，颜色识别技术的应用场景非常广泛。
下面详细介绍一些颜色识别技术的应用场景：1. 检测产品的合格率在生产线上，产品的颜色可能是一个重要的质量要求，而使用颜色识别技术可以通过观察产品的颜色来判断一个产品是否合格。
这种技术可以减少非常有价值的检查人员，而自动化仪器可以大规模地进行检查，可以提高生产效率并降低生产成本。
2. 帮助机器人进行自主导航对于机器人的导航建模，机器视觉技术可以帮助机器人通过识别地面的颜色图案来进行自主导航。
通过处理颜色信息，机器人可以区分地面色彩和障碍物的色彩，并相应地实现导航功能。
这种技术可以帮助机器人在农业领域，物流等领域快速实现自主导航，提高工作效率。
3. 实现图像分类与检索随着图像检索的应用越来越广泛，颜色识别技术也可以用于图像分类和检索。
在这种情况下，颜色被用来作为一个关键词来描述图片的内容。
而对于一些类似于视觉搜索的商业应用或者虚拟现实中，也可以通过利用颜色进行现实世界的增强。
4. 在自动驾驶汽车中的应用分析自动驾驶汽车的发展也让颜色识别技术成为实现自动驾驶汽车的关键技术之一。
单片机颜色识别
单片机颜色识别
单片机颜色识别是一项基于计算机视觉技术的新兴技术领域。
它
主要是通过检测图像中不同颜色的像素点，并对其进行识别和分类，
从而实现对不同颜色的物体的识别和跟踪。
单片机颜色识别的工作原理主要是通过对摄像头获取的图像进行
处理，采集图像中不同颜色的像素点，并将其转化为数字信号，然后
通过数字处理技术进行分析和分类，最终实现对不同颜色物体的识别
和跟踪。
在单片机颜色识别方面，常用的颜色传感器主要有RGB三原色传
感器和HSV色彩空间传感器。
其中，RGB三原色传感器一般通过测量红、绿、蓝三种基本颜色的强度来进行颜色分析和识别；而HSV色彩空间
传感器则是基于色相、饱和度和明度三种参数对颜色进行描述和分析。
单片机颜色识别技术在智能机器人、工业自动化等领域具有广泛
的应用前景。
在智能机器人方面，单片机颜色识别技术可以实现机器
人对不同颜色物体的自主分拣和搬运；在工业自动化方面，单片机颜
色识别技术可以实现对工件颜色的检测和分类，从而提高生产效率和
品质。
为了实现单片机颜色识别，我们需要进行一系列的基础工作，包
括摄像头的选型、图像采集和处理、颜色传感器的调试等。
其中，颜
色传感器的调试是非常关键的一部分，需要通过合理的设置和标定，
使其准确地识别并分类出不同颜色的物体。
此外，在图像处理方面，
我们还需要掌握一些基本的算法，如图像滤波、边缘检测和形态学变换等。
总之，单片机颜色识别技术是一项非常前沿的技术领域，具有广泛的应用前景。
希望通过我们的不懈努力和研究，可以进一步推动该领域的发展和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
51单片机和传感器的连接
S0 S1 E TCS230 S2 S3 OUT P1.0 P1.1 P1.2 P1.6 P1.接51单片机的P1.0管脚，S1管脚接 P1.1管脚，OE管脚接P1.2管脚，GND管脚接地，Vcc管脚接电 源，OUT管脚接P3.2管脚，S2管脚接P1.6管脚，S3管脚接P1.7管 脚。
显示器的原理简介
• 字符的显示： 在液晶显示器上显示字符的过程是首先要确定字符在显示器上显示位置 的地址，地址是根据RAM进行选择的，每个字符都是由矩阵组成的， 在矩阵中对应要显示的部分呈高亮状态，而不需要显示的部分呈现出 暗的状态即可。显示的字符相对比较简单，允许控制器在文本模式下 工作的基础上，对每行和列数的液晶显示开头的列数，找出相应的显 示RAM地址，建立一个光标，给出相应的代码字符即可。 • 汉字的显示： 汉字显示常用的方法是图形方式，通过计算机提取字符点阵代码（通常 是用矩阵提取软件），每个字符占32B，分左、右两半，各16B，左侧 为单数，右侧为双数。基于LCD显示屏上的行列号及每行的列数，能 识别显示RAM对应的地址，建立一个光标，送上汉字要显示部分的第 一个字节，光标位置加一，发送第二个字节，换行对齐，发送第三个 字节至32B显示完成则可以在液晶显示屏上一个完整的汉字。
系统结构图
TCS230驱动模块 MC-51 系列 单片 机
TCS230颜色采集
LCD1602液晶显示模块
四个白色LED补光模块
色彩识别系统是基于MCS-51系列单片机控制的基础上，添加了 TCS230颜色传感器采集模块，TCS230驱动模块，四个白色LED 补光模块，LCD1602液晶显示模块，在这些模块的基础上实现 的色彩识别系统。
颜色识别原理
1、TCS230原理介绍
2、显示器的显示原理
3、51单片机和显示器的连接 4、 51单片机和传感器的连接
5、系统结构图 6、 LCD显示模块
TCS230识别颜色原理简介
• TCS230颜色传感器中有三个颜色滤波器，当识别颜 色时，滤波器分时工作，即选定一种颜色的滤波器 之后，其他颜色的分量都不能够通过滤波器，而只 有这种颜色能够通过滤波器，该分量通过滤波器之 后，则得出要识别颜色中该分量的值。简单来说就 是当蓝色滤波器处于工作状态时，只有蓝色光能通 过滤波器，而红色、绿色不通过，这样就能够得出 蓝色分量的值。当入射光通过三个颜色滤波器之后， 得出三个颜色分量值，这样，叠加在一起则得出被 测物体颜色。通过这三个值，就可以分析投射到 TCS230传感器上的光的颜色。
51单片机和显示器的连接
P0.0~P0.7
D0~D7
P2.7 51单片机 P2.1
E LCD1602 RW
P2.0
RS
Vss管脚接地，Vcc管脚接+5V电源，Vo管脚接地，RS 管脚接P2.0管脚，RW管脚接P2.1管脚，E管脚接P2.7管脚， D0-D7管脚依次接P0.0-P0.7管脚，A管脚接+5V电源，K 管脚接地。 返回
LCD显示模块
单片机处理后的数据 设定光标显示位置
整型数转化成字符型数组
以字符串方式输出
LCD1602初始化和清屏
输出结束 是 显示完成
否
本模块的设计原理是将经过单片机处理后所得到的颜色值送入 相关的函数，经过此处处理后得到的最终结果是得到的颜色提 取相关的整形数据全都转换成字符型，然后让他们组成一个数 组，以便LCD1602输出显示。
