心电监护仪技术报告
心电监护仪的实验报告
心电监护仪的实验报告心电监护仪的实验报告引言：心电监护仪是一种用于记录和监测人体心电活动的仪器设备。
它通过电极与患者的身体接触，能够实时地采集心脏电信号，并将其转化为可视化的波形图。
心电监护仪在医疗领域中具有重要的作用，可以帮助医生对心脏疾病进行诊断和治疗。
本实验旨在探究心电监护仪的工作原理和应用。
一、实验目的本实验旨在了解心电监护仪的工作原理和使用方法，以及其在临床实践中的应用。
通过实际操作和数据分析，进一步掌握心电监护仪的使用技巧。
二、实验仪器和材料1. 心电监护仪2. 心电导联电极3. 计算机三、实验步骤1. 准备工作在进行实验前，需要确保心电监护仪和电极的正常工作状态。
将电极与心电监护仪连接，并确认连接稳固。
2. 实验操作（1）将电极粘贴在被试者的胸部，确保电极与皮肤充分接触。
（2）打开心电监护仪，并调整合适的采样速率和增益。
（3）开始记录心电信号，观察波形图的变化。
（4）根据实验需要，可以进行不同的操作，如调整采样速率、改变导联方式等。
3. 数据分析将采集到的心电信号导入计算机，利用心电监护仪软件对数据进行分析和处理。
可以通过计算心率、测量心电波形的特征等方式，对心电信号进行进一步的研究。
四、实验结果与讨论通过实验操作和数据分析，我们可以得到如下结果：1. 心电信号的特征心电信号是由心脏肌肉的电活动所产生的，它具有一定的特征。
通过观察心电波形图，我们可以看到P波、QRS波群和T波等特征波形。
这些波形的形态和幅度变化可以反映心脏的功能状态。
2. 心率的测量心电监护仪可以准确地测量心率。
通过分析心电信号的周期性变化，可以计算出心率的数值。
心率的变化可以反映心脏的活动情况，对于临床诊断和治疗非常重要。
3. 心电监护仪的应用心电监护仪在临床实践中具有广泛的应用。
它可以帮助医生诊断心脏疾病，如心律失常、心肌梗死等。
同时，心电监护仪也可以用于监测心脏手术患者的术后恢复情况，及时发现并处理心脏问题。

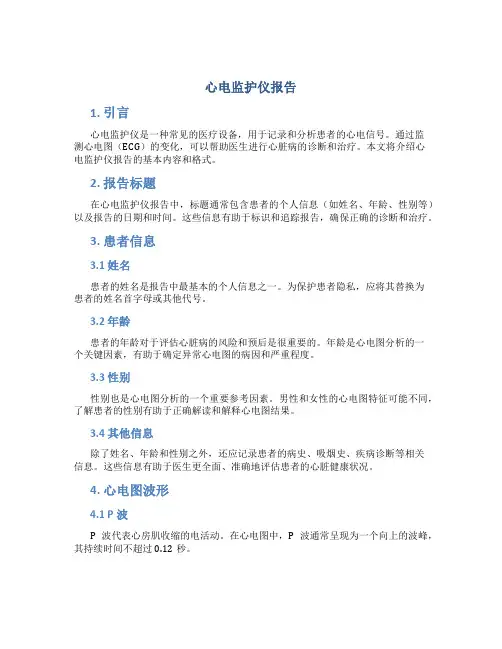

心电监护仪报告
心电监护仪报告1. 引言心电监护仪是一种常见的医疗设备，用于记录和分析患者的心电信号。
通过监测心电图（ECG）的变化，可以帮助医生进行心脏病的诊断和治疗。
本文将介绍心电监护仪报告的基本内容和格式。
2. 报告标题在心电监护仪报告中，标题通常包含患者的个人信息（如姓名、年龄、性别等）以及报告的日期和时间。
这些信息有助于标识和追踪报告，确保正确的诊断和治疗。
3. 患者信息3.1 姓名患者的姓名是报告中最基本的个人信息之一。
为保护患者隐私，应将其替换为患者的姓名首字母或其他代号。
3.2 年龄患者的年龄对于评估心脏病的风险和预后是很重要的。
年龄是心电图分析的一个关键因素，有助于确定异常心电图的病因和严重程度。
3.3 性别性别也是心电图分析的一个重要参考因素。
男性和女性的心电图特征可能不同，了解患者的性别有助于正确解读和解释心电图结果。
3.4 其他信息除了姓名、年龄和性别之外，还应记录患者的病史、吸烟史、疾病诊断等相关信息。
这些信息有助于医生更全面、准确地评估患者的心脏健康状况。
4. 心电图波形4.1 P波P波代表心房肌收缩的电活动。
在心电图中，P波通常呈现为一个向上的波峰，其持续时间不超过0.12秒。
4.2 QRS波群QRS波群代表心室肌收缩的电活动。
在心电图中，QRS波群通常包含一个或多个向下的波峰和向上的波峰。
其持续时间应在0.06-0.10秒之间。
4.3 T波T波代表心室肌复极化的电活动。
在心电图中，T波通常呈现为一个向上的波峰。
T波的形状和大小可以提供关于心脏健康的重要信息。
5. 波形分析通过对心电图波形的分析，医生可以判断患者的心脏健康状况。
常见的波形分析包括心率分析、节律分析和连续监测等。
5.1 心率分析心率是每分钟心脏跳动的次数。
通过分析心率的变化，可以评估心脏的稳定性和健康状况。
正常成年人的安静心率通常在60-100次/分钟之间。
5.2 节律分析节律分析是评估心脏节律的规律性和一致性。
常见的节律异常包括心房颤动、心室颤动等。
心电监护仪技术报告
9
由于被检心电监护仪增益 10mm/mV，则 U (h) =0.0058×10=0.058mm 2.3 由钢直尺的分辨率引入的不确定度，采用 B 类评定 钢直尺的最小分度值 0.5mm，估读的最小分辨率优于 1/10，最小分度 0.05mm， 按均匀分布：
U ( ) 1 0.05mm =0.03mm 3
则试验标准偏差为 U1 =
t t 2
n i i 1
n 1
=0.07（mm） ，
2.2 标准器引入的不确定分量 智能心脑电图机心电监护仪检定仪标注电压的不确定度分量 Uk，采用 B 类评 定检定仪输出电压为 1mV,精度为±1.0%
U (k ) 1 3 1.0% 0.0058mV
2.4 钢直尺的最大允许误差引入的不确定度，采用 B 类评定 钢直尺的最大允许误差为 0.1mm，按均匀分布：
U (b) 1 0.1mm =0.06mm 3
则 B 类评定不确定度 U 2 U (h) 2 U ( ) 2 U (b) 2 0.09mm
3 合成标准不确定度 合成标准不确定度 Uc U12 U 2 2 0.072 0.092 =0.114mm
2013 年 8 月22 日
测量次数 1 2 3 4 5 6 7 8 9 10 10 9.95 9.95 9.95 9.95 10 9.95 10 10 9.95 9.97 10 9.95 9.95 10 9.95 10 9.95 9.95 9.9 10 9.965 10 9.95 9.95 10 9.95 9.95 9.9 9.95 10 9.9 9.955 9.9 9.9 10 9.95 9.9 9.95 9.95 9.9 9.9 9.9 9.925
1
心电监护仪操作实训报告
一、实训目的通过本次实训，使学生熟悉心电监护仪的基本结构、工作原理和使用方法，掌握心电监护仪的操作步骤，提高学生对心电监护技术的实际操作能力，为今后临床工作打下坚实基础。
二、实训时间2022年X月X日三、实训地点学校护理实训室四、实训器材1. 心电监护仪一台2. 电源线一条3. 导联线一条4. 血压袖带一套5. 电极片若干6. 纱布若干7. 生理盐水棉球若干8. 手消毒剂一瓶9. 病历一本五、实训步骤1. 环境准备：保持实训室安静、整洁、舒适、安全。
2. 物品准备：将心电监护仪、电源线、导联线、血压袖带、电极片、纱布、生理盐水棉球、手消毒剂、病历等物品准备齐全。
3. 病人准备：评估病人情况，告知病人及家属操作的目的、过程和注意事项。
4. 连接电源：将心电监护仪电源线插入电源插座，打开电源开关。
5. 连接导联线：将导联线的一端插入心电监护仪的心电插孔，另一端连接电极片。
6. 贴电极片：根据病人情况，将电极片贴于相应位置，包括右锁骨下缘、左锁骨下缘、胸骨左缘第4肋间、右锁骨中线剑突水平处、左锁骨中线剑突水平处。
7. 连接血压袖带：将血压袖带绑于病人肘窝上两横指处，松紧以一指为宜。
8. 连接血氧饱和度探头：将血氧饱和度探头夹在病人手指上，注意正反面，不要夹反。
9. 设置报警限：根据病人病情，调节机器模式及检测生命体征的警报范围。
10. 测量时间：设置测量间隔时间。
11. 检查监护数据：观察心电监护仪显示屏，检查监护数据是否正常。
12. 结束操作：完成监护后，取出电极片，拔掉导联线、血压袖带和血氧饱和度探头，关闭心电监护仪电源。
六、实训注意事项1. 操作前，确保心电监护仪电源线、导联线、血压袖带等物品完好。
2. 操作过程中，注意病人安全，避免电极片脱落或损坏。
3. 操作时，动作轻柔，避免对病人造成不适。
4. 严格按照操作步骤进行操作，确保监护数据准确。
5. 完成操作后，整理实训室，保持环境整洁。
七、实训总结通过本次实训，我对心电监护仪的操作有了更深入的了解，掌握了心电监护仪的基本操作步骤和注意事项。
心电监护仪的实习报告
一、实习背景随着现代医疗技术的发展，心电监护仪已成为临床医学中重要的监护设备之一。
为了提高我们的专业技能和实际操作能力，我参加了心电监护仪的实习课程。
通过本次实习，我对心电监护仪的原理、操作流程及临床应用有了更深入的了解。
二、实习内容1. 心电监护仪的基本原理心电监护仪是利用心电图（ECG）技术来监测患者心脏电生理活动的设备。
它通过电极片采集患者的心电信号，经过放大、滤波、A/D转换等处理后，将心电信号显示在屏幕上，以便医护人员实时监测患者的心率、心律、心肌缺血等信息。
2. 心电监护仪的操作流程（1）连接导联线：将导联线正确连接到监护仪的ECG接口，并将电极片粘贴在患者胸前相应位置。
（2）设置参数：根据患者的病情和需求，在监护仪上设置合适的参数，如心率报警阈值、波形显示方式等。
（3）监测数据：观察心电波形，监测患者的心率、心律、心肌缺血等信息。
（4）数据记录：将监测到的数据记录在病历中，以便后续分析和评估。
3. 心电监护仪的临床应用心电监护仪广泛应用于临床各个科室，如重症监护室、急诊科、心血管科等。
其主要应用包括：（1）监测患者的心率、心律、心肌缺血等信息，及时发现异常情况。
（2）评估患者的心功能，为临床治疗提供依据。
（3）监测患者的心电活动，预防心脏事件的发生。
三、实习体会通过本次实习，我深刻认识到心电监护仪在临床医学中的重要作用。
以下是我的一些体会：1. 心电监护仪操作的重要性心电监护仪的正确操作对于准确监测患者的心电活动至关重要。
在实习过程中，我学会了如何正确连接导联线、设置参数、监测数据等操作，提高了自己的实际操作能力。
2. 心电监护仪在临床中的应用价值心电监护仪在临床医学中具有很高的应用价值。
通过实时监测患者的心电活动，可以及时发现异常情况，为临床治疗提供依据，提高患者的治疗效果。
3. 实习过程中的不足与改进在实习过程中，我发现自己在某些方面还存在不足，如对心电波形的识别能力、数据分析能力等。
心电监护仪技术报告
心电监护仪技术报告
一、简介
心电监护仪（ECG）是一种用于监测心电活动的医疗设备。
负责采集、处理、显示和记录人体心脏电活动的电信号，以便医生能够诊断心脏疾病
的机器。
心电图（ECG）可以帮助医生诊断心律失常，检测心肌梗塞和心
脏瓣膜疾病，并监测心脏负荷，以防止和准确诊断心血管系统疾病。
二、原理
心电监护仪由插头、探头和显示器组成，探头将位于人体表面的信号
转换为电子信号。
这些信号插入插头，经过处理和计算后，最终出现在显
示器上。
基本原理是，当心脏肌肉收缩时，它会产生一个电压变化，我们
可以把它放大到一定的范围，使其可以显示在显示器上，把它看作心电图
的走势。
当心肌肉收缩时，心电图的走势会显示出一个波峰，当心脏放松时，心电图的走势会出现一个波谷。
通过分析心电图，可以检测出心脏的
一些病变指标，如心率、室性早搏等。
三、应用。
心电监护仪设计实验报告
心电监护仪的设计实验报告一、设计任务与要求1、设计一个标准导联的心电信号采集、处理和显示系统。
2、能记忆当前时刻前若干秒的数据，由设计者确定参数。
3、数据回放功能。
4、软件数字滤波，计算瞬时心率，并在LED 数码管上显示出来。
5、报警参数设计，通过软件实现当心率输入大于某个固定值时，报警装置工作。
二、总体方案论证采集到的心电信号有如下特点：信号弱、信噪比低、信号源阻抗大、电磁干扰大、信号频率低等特点，然后经过放大滤波电路，放大滤波电路由前置放大电路、后级放大电路、滤波及功率放大电路组成，此时得到的是放大的模拟信号，需要转换成数字信号，因此要再经过A/D 转换，得到数字信号，再经单片机系统处理，最终在LED 液晶屏上显示。
总体方案设计流程如图所示三、硬件电路设计（1）前置放大电路前置放大电路是心电信号采集的关键环节，由于人体心电信号十分微弱，噪声强且信号源阻抗较大，加之电极引入的极化电压差值较大，因此，通常要求前置放大器具有高输入阻抗、高共模抑制比、低噪声、低漂移、非线性度小、合适的频带和动态范围等性能。
为达到心电放大器的上述技术要求，本设计选用了AD公司的仪表放大器AD620作为前置放大器的核心器件，并且采用了差动输入的方式。
同时考虑到心电信号中混杂着比其幅度大得多的直流信号，太大的前置放大器增益会影响电路的直流稳定性，为了保证前置放大器不工作在截止区或饱和区，因此设计的第一级放大倍数为10倍，如下图所示（2））右腿驱动电路抗干扰电路的共模抑制比主要由心电前置放大器决定，而AD620的140dB（G＝10）的共模抑制比符合我们的设计要求。
为了进一步提高前置放大器的共模抑制比同时抑制50HZ工频干扰，设计了由ＴＬ０８４以及Ｒ２、Ｒ３、Ｒ４、Ｒ５和Ｃ１构成激励系统电路。
人体的共模电压被两个阻值相等的电阻Ｒ２、Ｒ３检测出，经过ＴＬ０８４将其倒相、放大并反馈到人体上。
这是个负反馈，其使共模电压降低。
人体的位移电流不流到地，而是流到运放输出电路。
心电监护的实验报告
心电监护的实验报告心电监护的实验报告引言：心电监护是一种常见的医疗技术，通过监测和记录心脏的电活动，可以帮助医生评估心脏功能、诊断心脏疾病以及指导治疗。
本实验旨在探究心电监护在临床应用中的重要性和有效性，以及其对患者健康管理的意义。
实验方法：我们选取了一组健康志愿者作为实验对象，通过贴附心电贴片和连接心电监护仪器，记录了他们在不同活动状态下的心电图数据。
实验过程中，我们要求志愿者进行不同强度的运动，以模拟日常生活中的不同情境。
实验结果与分析：通过对实验数据的分析，我们发现心电监护在评估心脏功能方面具有重要意义。
在静息状态下，志愿者的心电图呈现出稳定的正常波形，没有明显的异常。
然而，当他们进行高强度运动时，心电图出现了明显的变化，表现出心率加快、ST段压低等异常现象。
这些结果表明，心电监护可以及时捕捉到心脏病理变化，为医生提供了重要的参考依据。
心电监护在心脏疾病诊断中的应用也得到了验证。
我们在实验中引入了一位患有心律失常的志愿者，通过心电监护记录了他的心电图数据。
与正常人相比，患者的心电图呈现出明显的异常波形，显示出心脏节律的不规则和不稳定。
这一结果与患者的临床症状相吻合，进一步证实了心电监护在心脏疾病诊断中的重要性。
除了在疾病诊断中的应用，心电监护还可以用于指导治疗。
我们在实验中模拟了一位患者在进行心脏手术后的康复过程。
通过心电监护，我们能够实时监测患者的心电图变化，并根据监测结果调整治疗方案。
实验结果显示，随着康复的进行，患者的心电图逐渐恢复正常，这表明心电监护在治疗过程中的指导作用是非常重要的。
结论：本实验的结果充分证明了心电监护在临床应用中的重要性和有效性。
通过监测和记录心脏的电活动，心电监护可以帮助医生评估心脏功能、诊断心脏疾病以及指导治疗。
在日常生活中，心电监护也可以用于健康管理，及时发现心脏病理变化，提醒患者注意心脏健康。
因此，我们应该进一步推广心电监护技术，提高人们对心脏健康的关注，以减少心脏疾病的发生和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电监护仪技术报告计量标准技术报告计量标准名称心电监护仪检定装置计量标准负责人建标单位名称（公章）填写日期2013.12.9目录一、建立计量标准的目的 (1)二、计量标准的工作原理及其组成 (1)三、计量标准器及主要配套设备 (2)四、计量标准的主要技术指标 (3)五、环境条件 (3)六、计量标准的量值溯源和传递框图 (4)七、计量标准的重复性试验 (5)八、计量标准的稳定性考核 (7)九、检定或校准结果的测量不确定度评定 (9)十、检定或校准结果的验证 (12)十一、结论 (13)十二、附加说明 (13)一、建立计量标准的目的心电监护仪是医疗卫生常用的诊断和急救监护的计量器具。
它的性能稳定与否，直接影响到医生的诊断结果，甚至关系到患者的生命安全，因此心电监护仪的定期检定尤为重要。
为了保证该项医疗器具量值的准确、统一、可靠，使患者能够有效安全的使用心电监护仪，特建立“心电监护仪检定装置”计量标准。
二、计量标准的工作原理及其组成心电监护仪检定装置的核心部分是智能心脑电图机心电监护仪检定仪。
它的工作原理是通过微处理器CPU实现检定仪的全部控制与运算功能，用程序储存器才存储全部检定程序，用数据存贮器来存储数据，用显示器来显示检定对象、检定内容、输出电压、频率及检定结果等等。
通过上述的种种功能来测量心电监护仪的电压、频率等重要参数。
三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期/复校间隔心脑电图机心电监护仪检定仪ECG－3电压：0.5mV~5V频率：0.1Hz~200HzMPE:电压：±1%频率：±0.5%郑州先达电子技术有限公司623中国测试技术研究院一年主要配套设备钢直尺500mm（0～500）mmMPE:±0.1mm春光工量具厂文登市计量所一年共膜抑制比检定装置ECG－3/ /郑州先达电子技术有限公司/ /秒表J9-2II（(0～24)h 0.01s上海手表五厂山东省计量科学研究院一年四、计量标准的主要技术指标1、计量主标准器名称：心脑电图机心电监护仪检定仪2、计量主标准器型号：ECG－33、主要技术指标：电压：0.5mV~5V MPE：±1%频率：0.1Hz~200Hz MPE：±0.5%五、环境条件序号项目要求实际情况结论1 温度（20±10）℃（20±10）℃符合要求2 湿度小于80% RH小于80% RH 符合要求3 供电电源电压220V±22V 220V±22V符合要求4 供电电源频率50Hz±1Hz 50Hz±1Hz符合要求5 磁场无磁场干扰无磁场干扰符合要求六、计量标准的量值溯源和传递框图上 一 级 计 量 器 具本级 计 量 器 具下 一 级 计 量 器 具七、计量标准的重复性试验计量器具名称：心电监护仪测量范围： 电压标准源法计量基准名称：心脑电图机检定仪检定装置直接测量法 计量标准名称：心脑电图机心电监护仪检定仪1、电压重复性测量选取一台性能稳定的心电监护仪，将心电监护增益转换至10mm/mV 档，输出电压为1mV的标准方波信号输入监护仪，在相同条件下测量10次，得到测量列如下表：序号测量值/mm1 102 9.953 9.954 9.95 9.956 9.957 9.958 9.959 9.910 10y9.95计算试验标准偏差为：1)()(12 --=∑=nyyy sniii=0.033mm,相对标准偏差为：0.33%该装置最大重复性误差为：0.33%，小于不确定度评定中所引用的值。
2、输出频率重复性测量选取一台性能稳定的心电监护仪，将输出频率调整为10Hz、幅度为1mV 的正弦波信号，使记录描记的波形幅度H0为10mm，测在相同条件下测量10次，得到测量列如下表：序号测量值/mm1 9.902 9.903 9.954 9.955 9.96 9.957 9.958 9.909 9.9010 9.90y9.92计算试验标准偏差为：1)()(12 --=∑=nyyy sniii=0.026mm,相对标准偏差为：0.26%该装置最大重复性误差为：0.26%，小于不确定度评定中所引用的值。
八、计量标准的稳定性考核1、电压测量的稳定性试验选取一台性能稳定的心电监护仪，将心电监护增益转换至10mm/mV档，输出电压为1mV的标准方波信号输入心电监护仪，每月测量一组数据如下：试验时间测量值(mm)测量次数2013年5月12日2013年6月15日2013年7月19日2013年8月22日1 10 10 10 9.92 9.95 9.95 9.95 9.93 9.95 9.95 9.95 104 9.95 10 10 9.955 9.95 9.95 9.95 9.96 10 10 9.95 9.957 9.95 9.95 9.9 9.958 10 9.95 9.95 9.99 10 9.9 10 9.910 9.95 10 9.9 9.9 Y9.979.9659.9559.925稳定性：maxy -min y = 0.045mm, 相对标准偏差为：0.045mm/10mm=0.45%小于最大允许误差， 符合要求。
2、频率测量的稳定性试验选取一台性能稳定的心电监护仪，将输出频率调整为10Hz 、幅度为1mV 的正弦波信号，使记录描记的波形幅度H 0为10mm ，测在相同条件，每月测量一次，读取频率波形数据如下表：试验时间 测量值 (mm) 测量次数 2013年5月12日 2013年6月15日 2013年 7月19日 2013年 8月22日1 101010.1 9.9 2 10.1 10.1 9.95 10.1 3 10.1 9.95 9.95 10 410.1109.959.955 9.95 10.1 10 9.96 10 10 9.95 10.17 9.95 10 10.1 9.958 10 10.1 9.95 10.19 10 9.9 10.1 9.95 109.95 10 9.959.95Y10.01510.01510.0 9.99稳定性：maxy -min y = 0.025mm, 相对标准偏差为：0.025mm/10mm=0.25%小于最大允许误差， 符合要求。
九、检定或校准结果的测量不确定度评定心电监护仪测量不确定度评定一、电压的测量不确定度评定1 测量方法检定装置电压测量误差检定状态，将监护仪增益转化至10mm/mV ，检定仪输出电压u 为1mv 周期为0.4s 的标准方波到监护仪，测量显示屏幕上的信号电压。
建立数学模型数学模型：ΔU=Hm/Sm-U其中：ΔU —被检心电监护仪电压测量误差Hm--被检心电监护仪显示屏幕信号电压测量值 Sm--被检心电监护仪增益10mm/mV U —检定仪输出电压幅值2 输入量标准不确定度评定2.1心电监护仪电压测量重复性引起的不确定度分量此项采用不确定度A 类评定.将心电监护增益转换至10mm/mV 档，输出电压为1mV 的标准方波信号输入监护仪，在相同条件下测量10次，得到测量列如下表：10.0，10.1，9.95，10.0，10.0，9.95， 9.9，9.95，10.0，9.9。
平均值为：10.015则试验标准偏差为1U =()121--∑=n t t ni i =0.07（mm ），2.2标准器引入的不确定分量智能心脑电图机心电监护仪检定仪标注电压的不确定度分量Uk ，采用B 类评定检定仪输出电压为1mV ,精度为±1.0%0.0058mV 1.0%31)(=⨯=k U由于被检心电监护仪增益10mm/mV ，则()U h =0.0058×10=0.058mm2.3由钢直尺的分辨率引入的不确定度，采用B 类评定钢直尺的最小分度值0.5mm ，估读的最小分辨率优于1/10，最小分度0.05mm ，按均匀分布：1()0.05mm 3U δ=⨯=0.03mm 2.4钢直尺的最大允许误差引入的不确定度，采用B 类评定 钢直尺的最大允许误差为0.1mm ，按均匀分布：1()0.1mm 3U b =⨯=0.06mm 则B 类评定不确定度2222()()()0.09mm U U h U U b δ=++=3 合成标准不确定度合成标准不确定度2222120.070.09Uc U U =+=+=0.114mm4 扩展不确定度取置信概率p=95%，k=2，则扩展不确定度为：U =2×0.114mm=0.228mm 则相对扩展不确定度：由于被监护仪增益转换置10mm/mV ，检定仪输出电压u 为1mV 则U REL =0.228/(10mm/Mv)/ 1mV ×100%=2.8%,k=2 即相对扩展不确定度U =2.8%,k=2。
二、 频率测量的不确定度评定2 输入量标准不确定度评定2.1对被检仪器重复性测量引入的标准不确定度的评定检定仪将输出频率调整为10Hz 、幅度为1mV 的正弦波信号，使记录描记的波形幅度H 0为10mm ，在相同条件下测量10次，得到测量列如下：10.0，9.95，9.95，10.1，9.95，10.0，9.95，10.0，10.0，9.95。
平均值为：9.985，则试验标准偏差为1U =()121--∑=n t t ni i =0.047（mm ），2.2标准器引入的不确定分量智能心脑电图机心电监护仪检定仪标注电压的不确定度分量Uk ，采用B 类评定检定仪输出电压为1mV ,精度为±1.0%0.0058mV 1.0%31)(=⨯=k U由于被检心电监护仪增益10mm/mV ，则()U h =0.0058×10=0.058mm 2.3由钢直尺的分辨率引入的不确定度，采用B 类评定钢直尺的最小分度值0.5mm ，估读的最小分辨率优于1/10，最小分度0.05mm ，按均匀分布：1()0.05mm 3U δ=⨯=0.03mm 2.4钢直尺的最大允许误差引入的不确定度，采用B 类评定 钢直尺的最大允许误差为0.1mm ，按均匀分布：1()0.1mm 3U b =⨯=0.06mm 则B 类评定不确定度2222()()()0.09mm U U h U U b δ=++= 3 合成标准不确定度合成标准不确定度2222120.0470.09Uc U U =+=+=0.10mm4 扩展不确定度取置信概率p=95%，k=2，则扩展不确定度为：U =2×0.10mm=0.20mm 则相对扩展不确定度：U =0.20/10=2.0%，k=2 5 相对扩展不确定度综上： 电压的相对扩展不确定度为2.8%,其中 k =2。
