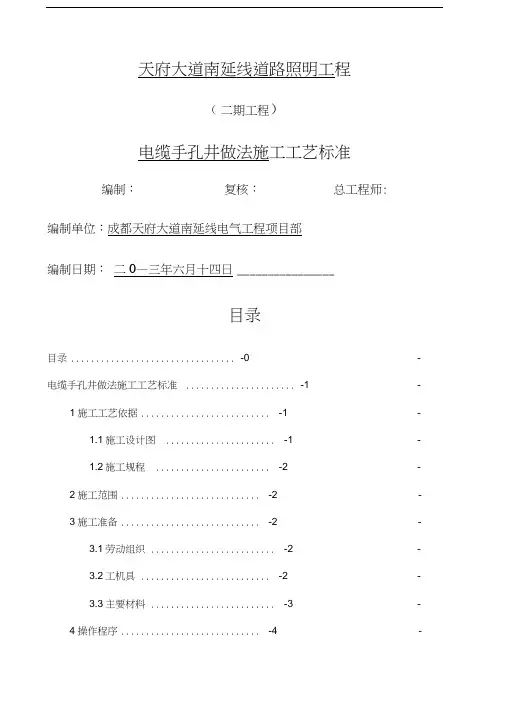

天府大道南延线道路照明工程（二期工程）电缆手孔井做法施工工艺标准编制：复核：总工程师:编制单位：成都天府大道南延线电气工程项目部编制日期：二0—三年六月十四日________________目录目录................................. -0 - 电缆手孔井做法施工工艺标准...................... -1 - 1施工工艺依据.......................... -1 -1.1施工设计图 ...................... -1 -1.2施工规程 ....................... -2 -2施工范围............................ -2 - 3施工准备............................ -2 -3.1劳动组织 ......................... -2 -3.2工机具 .......................... -2 -3.3主要材料 ......................... -3 -4操作程序............................ -4 -4.1 工序流程图........................ -4 -4.2 电缆手孔井做法图（见图号ZM-15）.......... - 4 -5 操作要领 ............................ - 4 -5.1 准备工作........................ - 4 -5.2 定位放线........................ - 4 -5.3 挖基础坑........................ - 6 -5.4 铺滤水沙层....................... - 6 -5.5 架模.......................... - 6 -5.6 砂浆砖砌体....................... - 6 -5.7 找平.......................... - 6 -5.8 安装井座........................ - 7 -5.9 安装井盖........................ - 7 -5.10 拆摸......................... - 7 -5.11 成品保护....................... - 7 -5.12 清场退场....................... - 7 -6 注意事项 ............................ -7 -电缆手孔井做法施工工艺标准1 施工工艺依据1.1 施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000- K8+440（修改审定稿）。

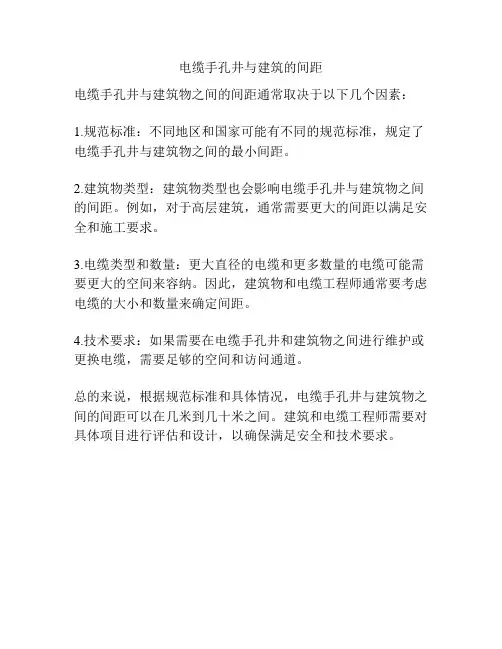

电缆手孔井与建筑的间距
电缆手孔井与建筑的间距
电缆手孔井与建筑物之间的间距通常取决于以下几个因素：
1.规范标准：不同地区和国家可能有不同的规范标准，规定了电缆手孔井与建筑物之间的最小间距。
2.建筑物类型：建筑物类型也会影响电缆手孔井与建筑物之间的间距。
例如，对于高层建筑，通常需要更大的间距以满足安全和施工要求。
3.电缆类型和数量：更大直径的电缆和更多数量的电缆可能需要更大的空间来容纳。
因此，建筑物和电缆工程师通常要考虑电缆的大小和数量来确定间距。
4.技术要求：如果需要在电缆手孔井和建筑物之间进行维护或更换电缆，需要足够的空间和访问通道。
总的来说，根据规范标准和具体情况，电缆手孔井与建筑物之间的间距可以在几米到几十米之间。
建筑和电缆工程师需要对具体项目进行评估和设计，以确保满足安全和技术要求。

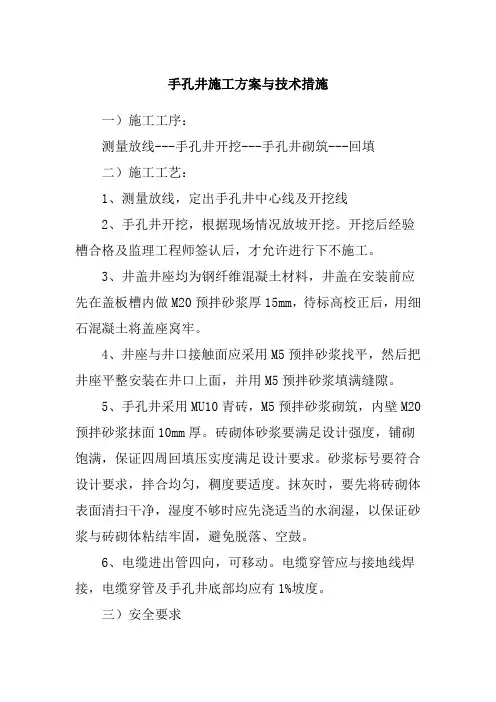

手孔井施工方案与技术措施
手孔井施工方案与技术措施
一）施工工序：
测量放线---手孔井开挖---手孔井砌筑---回填
二）施工工艺：
1、测量放线，定出手孔井中心线及开挖线
2、手孔井开挖，根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后，才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料，井盖在安装前应先在盖板槽内做M20预拌砂浆厚15mm，待标高校正后，用细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5预拌砂浆找平，然后把井座平整安装在井口上面，并用M5预拌砂浆填满缝隙。
5、手孔井采用MU10青砖，M5预拌砂浆砌筑，内壁M20预拌砂浆抹面10mm厚。
砖砌体砂浆要满足设计强度，铺砌饱满，保证四周回填压实度满足设计要求。
砂浆标号要符合设计要求，拌合均匀，稠度要适度。
抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水润湿，以保证砂浆与砖砌体粘结牢固，避免脱落、空鼓。
6、电缆进出管四向，可移动。
电缆穿管应与接地线焊接，电缆穿管及手孔井底部均应有1%坡度。
三）安全要求
1、现场的作业人员必须佩带安全帽，不得穿拖鞋进入施工现场；
2、所有原材料按指定地点堆放整齐，施工现场垃圾按指定地点堆放并清理。
3、要文明施工，坚持做到“完工、料尽、场地清”。
手孔井施工工艺标准
天府大道南延线道路照明工程二期工程电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：成都天府大道南延线电气工程项目部编制日期：二O—三年六月十四日目录目录-.0.-电缆手孔井做法施工工艺标准-1-1施工工艺依据-1-1.1施工设计图-1-1.2施工规程-1-2施工范围-1-3施工准备-1-3.1劳动组织-1-3.2工机具-2-3.3主要材料-2-4操作程序-3-4.1工序流程图-3-4.2电缆手孔井做法图（见图号ZM-15）-3-5操作要领-3-准备工作-3-定位放线-4-挖基础坑-5-5.4铺滤水沙层-5-5.5架模-5-5.6砂浆砖砌体-5-5.7找平-5-5.8安装井座-6-5.9安装井盖-6-5.10拆摸-6-5.11成品保护-6-5.12清场退场-6-6注意事项-6-电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区三纵一横重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段~修改审定稿。
1・2施工规程《城市道路照明工程施工及验收规程》（）。
2施工范围天府大道南延线（二期）照明工程，其里程：〜，且必须在绿化带或人行道、公交停靠站台、中央分隔带、主辅分隔带内。
3施工准备3・1劳动组织3.2工机具3・3主要材料4操作程序4・1工序流程图()首先熟悉电缆线路的图纸及电缆手孔井做法图，并准备材料工机具等。
()在施工现场对照图纸进行现场调查确认电缆经过的手孔井的地点，仔细审核施工放线的依据。
()对本工程使用的测量仪器进行复核，确保精度要求。
没有检验合格证或仪器超出检验时效地严禁使用。
定位放线手孔井位置及预埋管位置示意图（附后）；施工设计图里程及电缆手孔井做法图，图号一、；手孔井设置在人行道上手孔井中心点距道路边缘距离且距灯基础或人行道的断口处边缘距离不小于；手孔井设置在主辅分隔带上手孔井中心点距道路边缘为，且距灯基础（或主辅分隔带的断口处）边缘的距离不小于;手孔井设置在中央分隔带上手孔井中心点距距道路边缘为，且距灯基础（或中央分隔带的断口处）边缘的距离不小于；手孔井设置在公交停靠站台上手孔井中心点距距道路边缘为或站台中心，此处三个手孔井的过道管均进入井内，且三井中心连线垂直道路。
室外电缆井、人手孔井设置规则
直埋电缆如果需要设井的话，那应该在接头处设，和电缆制造长度有关。
一般穿管情况下设井。
如：电力工程电缆设计规范：5.4.7 较长电缆管路中的下列部位，应设有工作井：（1）电缆牵引张力限制的间距处。
其最大间距，可按本规范附录F确定。
（2）电缆分支、接头处。
（3）管路方向较大改变或电缆从排管转入直埋处。
（4）管路坡度较大且需防止电缆滑落的必要加强固定处。
民用建筑电气设计规范：7.3.4.7 在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。
7.3.4.8 电缆人孔井的净空高度不宜小于1.80m，其上部人孔的直径不应小于0.70m。
如果只是电缆穿钢管或者PVC，我觉得井的距离不应该超过30米，因为穿管线路不允许超过30米。
管井的设置可以参考《电力工程电缆设计规范GB 50217-2007》：5. 4. 7 较长电缆管路中的下列部位，应设置工作井：1 电缆牵引张力限制的间距处。
2 电缆分支、接头处。
3 管路方向较大改变或电缆从排管转入直埋处。
4 管路坡度较大且需防止电缆滑落的必要加强固定处。
工作井的大小根据什么确定根据电缆有关施工规范，电缆的弯曲半径不小于20d.通常高压电缆井要比低压电缆井大。
电缆井的大小和电缆的管群数和电缆井位置还有关系。
我们做的低压电缆井通常净尺寸1米*1.2米。
高压井至少净尺寸2米*1.5米左右规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。
60米-80米。
通常的穿管器工作距离最多100米左右。
需要电缆为铠装才行，否则距离超过80就会是电缆护层收到破坏，影响绝缘性及使用年限。
室外手孔井施工工艺
室外手孔井施工工艺手孔井是指用于室外的一种简易井口结构，它通常用于电力、通信、给水等管线的敷设和维护工作。
在室外手孔井的施工过程中，需要遵循一定的工艺流程和操作规范，以确保施工质量和安全性。
在施工前需要对施工现场进行勘测和规划。
确定手孔井的位置和数量，根据工程需求进行合理布置。
同时，要考虑到井盖的便捷开启和关闭，以及井盖的承载能力等因素。
接下来，进行地面开挖工作。
根据设计要求和井孔尺寸，在施工现场进行地面开挖，将井孔的位置挖出来。
在开挖的过程中，要注意土壤的稳定性和周边建筑物的安全，避免发生地质灾害和工程事故。
然后，进行基础施工工作。
在井孔的底部铺设一层砂浆，然后将井筒和井壁逐层垂直放置。
井筒和井壁可以使用混凝土、砖石等材料进行搭建，要保证结构牢固和耐久性。
在井孔的顶部留出出口孔和电缆穿线孔，方便后续的管线敷设和维护。
井孔内部的施工也需要注意细节。
首先进行井孔的清理工作，将井孔内的杂物和泥土清除干净。
然后进行井壁的抹灰和防水处理，以保护井壁不受潮湿和腐蚀。
最后，安装井盖和防护设施，确保井孔的安全性和使用便捷性。
在施工过程中，需要注意以下几点。
首先，要严格遵守施工规范和安全操作规程，确保施工人员的人身安全。
其次，要使用合适的工具和设备，保证施工质量和效率。
同时，要加强施工现场的管理和监督，防止出现质量问题和安全事故。
室外手孔井施工工艺是一项综合性的工作，需要施工人员具备一定的专业知识和技能。
在实际施工中，要根据具体情况和工程需求，灵活调整施工工艺和操作方法。
只有通过科学规范的施工工艺，才能保证室外手孔井的质量和安全性，为后续的管线敷设和维护提供良好的基础。
手孔井施工方案
手孔井施工方案手孔井施工是指在井筒周围开挖一定深度的土层，并将井筒防护材料嵌入土壤中，保证井筒的稳定和安全。
下面是关于手孔井施工方案的700字介绍：手孔井施工方案一、施工准备工作1. 设备与材料准备：挖掘机、铲车、浇筑机械等施工设备；C25砼、沥青等建筑材料。
2. 施工人员准备：施工队伍分工明确，各岗位人员要熟悉各自的工作内容和要求。
3. 施工现场清理：清理施工现场，将多余的杂物进行清理，保持施工区域整洁。
二、施工方案1. 确定井筒位置：根据设计要求，在施工现场确定井筒的位置，并进行标注。
同时，还需对周围地质情况进行勘测，以确定井筒施工的合理深度。
2. 开挖井筒：使用挖掘机根据标注点进行井筒的开挖工作。
开挖过程中，应注意保持井筒的垂直度和直径的一致性。
施工人员还需注意安全，避免发生事故。
3. 构筑井筒防护材料：在井筒开挖完成后，将井筒防护材料按照设计要求嵌入土壤中。
井筒防护可采用砼浇筑的方式，即在井筒周围铺设模板，倒入预先调配好的C25砼并进行振捣，直至达到设计标高。
4. 井筒顶部处理：在井筒顶部，将井盖与井筒固定，确保井盖的平整牢固。
同时，还需根据设计要求进行防水处理，以保证井筒的密闭性。
5. 施工地面恢复：施工完成后，对施工现场进行清理，保持施工区域的整洁。
若有地面破损，需进行修补，使恢复后的地面与周围环境相协调。
三、施工要求1. 施工过程中，施工人员必须加强安全意识，严格遵守工作规程和操作规范。
2. 施工设备要进行充分检查，确保设备正常运转。
3. 施工现场应设立警示标志，防止外来人员进入施工区域。
4. 施工过程中，若遇到设计要求以外的问题，应及时停工汇报，不能私自处理。
5. 施工结束后，要进行验收。
验收合格后方可投入使用。
四、安全预措施1. 施工人员要穿戴好安全装备，如安全帽、安全鞋等。
2. 施工人员要遵守施工现场的规定，禁止吸烟、闲聊等行为。
3. 施工现场应有专人负责管控交通，确保施工过程中车辆与行人的安全。
混凝土电缆手孔井施工方案(3篇)
第1篇混凝土电缆手孔井施工方案一、工程概况混凝土电缆手孔井是电缆线路中常用的附属设施，主要用于电缆的敷设、维护和管理。
本方案针对某电缆线路工程中的混凝土电缆手孔井施工进行详细规划。
工程地点：某市某区某街道工程规模：共计100座混凝土电缆手孔井工程内容：手孔井的挖掘、模板安装、混凝土浇筑、井室回填等施工周期：60天二、施工准备1. 施工图纸及技术资料（1）施工图纸：包括手孔井的平面布置图、结构图、材料清单等。
（2）技术资料：包括施工组织设计、施工方案、施工规范、质量标准等。
2. 施工人员及设备（1）施工人员：项目经理、技术负责人、施工员、质检员、安全员、电工、焊工、混凝土工、挖掘机操作手等。
（2）施工设备：挖掘机、吊车、搅拌车、混凝土输送泵、振动棒、水准仪、钢卷尺、线锤、铁锹、箩筐、模板等。
3. 材料及物资（1）水泥：普通硅酸盐水泥，强度等级不低于32.5MPa。
（2）砂：中粗砂，含泥量不大于3%。
（3）石子：碎石，粒径为5-25mm，含泥量不大于1%。
（4）钢筋：HPB300钢筋，直径为8mm、10mm、12mm。
（5）模板：木模板或钢模板，尺寸根据设计要求确定。
（6）外加剂：减水剂、早强剂等。
4. 施工场地及环境（1）场地平整：确保施工场地平整，无积水、杂物等。
（2）排水设施：设置排水沟、集水井等，确保施工期间排水畅通。
（3）安全防护：设置安全警示标志、安全防护设施等，确保施工安全。
三、施工工艺1. 挖掘（1）根据设计图纸确定井位，使用挖掘机进行挖掘。
（2）挖掘深度应比设计深度深300mm，以便于模板安装和混凝土浇筑。
（3）挖掘过程中，注意保护地下管线、电缆等设施，避免损坏。
2. 模板安装（1）根据设计图纸，制作或采购模板，模板尺寸应符合设计要求。
（2）模板安装前，应进行检查、校正，确保模板尺寸、位置准确。
（3）模板安装后，使用拉杆、螺栓等固定，确保模板稳定。
3. 钢筋绑扎（1）根据设计图纸，绑扎钢筋，确保钢筋间距、保护层厚度符合规范要求。
