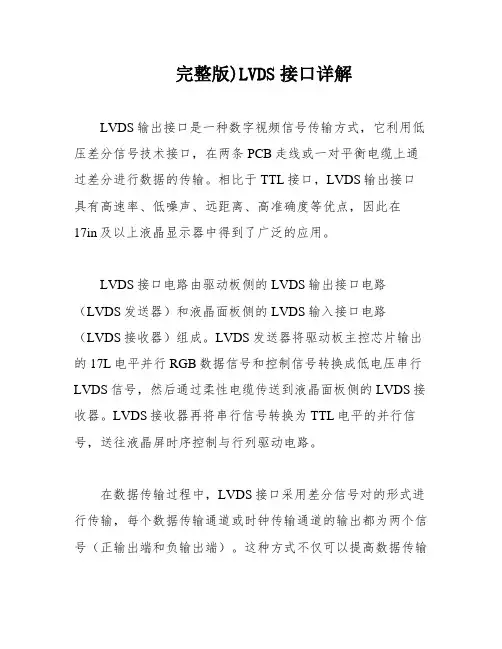

完整版)LVDS接口详解
完整版)LVDS接口详解LVDS输出接口是一种数字视频信号传输方式，它利用低压差分信号技术接口，在两条PCB走线或一对平衡电缆上通过差分进行数据的传输。
相比于TTL接口，LVDS输出接口具有高速率、低噪声、远距离、高准确度等优点，因此在17in及以上液晶显示器中得到了广泛的应用。
LVDS接口电路由驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）组成。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过柔性电缆传送到液晶面板侧的LVDS接收器。
LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
在数据传输过程中，LVDS接口采用差分信号对的形式进行传输，每个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。
这种方式不仅可以提高数据传输速率，还可以减少电磁干扰和功耗，使得LVDS输出接口更加稳定可靠。
不同种类的液晶显示器的驱动板上的LVDS发送器并不相同。
有些LVDS发送器是一片或两片独立的芯片，例如DS90C383；而有些则是集成在主控芯片中，例如主控芯片gm5221内部集成了LVDS发送器。
LVDS输出接口也分为四种类型，其中第一种是单路6位LVDS输出接口。
这种接口电路采用单路方式传输，每个基色信号（即RGB三色中的其中任何一种颜色）采用6位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－），共18位RGB（6bit X 3（RGB3色））数据，因此也被称为18位或18bit LVDS接口。
第二种是双路6位LVDS输出接口。
在这种接口电路中，两个基色信号（例如红色和绿色）共用一条传输线，而蓝色信号则使用另一条传输线，每个基色信号采用6位数据，因此也被称为双路18位或18bit LVDS接口。
lvds液晶屏幕接口详解之欧阳法创编
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
完整版LVDS接口详解
1 ． LVDS输出接口归纳液晶显示器驱动板输出的数字信号中，除了包括RGB 数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可高出28MHz 。
采用 TTL 接口，数据传输速率不高，传输距离较短，且抗电磁搅乱（EMI ）能力也比较差，会对RGB 数据造成必然的影响；别的，TTL 多路数据信号采用排线的方式来传达，整个排线数量达几十路，不仅连接不便，而且不适合超薄化的趋势。
采用 LVDS 输出接口传输数据，能够使这些问题瓜熟蒂落，实现数据的高速率、低噪声、远距离、高正确度的传输。
那么，什么是 LVDS 输出接口呢？ LVDS ，即 Low Voltage Differential Signaling ，是一种低压差分信号技术接口。
它是美国 NS 公司（美国国家半导体公司）为战胜以 TTL 电平方式传输宽带高码率数据时功耗大、 EMI 电磁搅乱大等缺点而研制的一种数字视频信号传输方式。
LVDS 输出接口利用特别低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，能够使得信号在差分PCB线或平衡电缆上以几百Mbit ／ s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中获取了广泛的应用。
2． LVDS 接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的 17L电平并行RGB数据信号和控制信号变换成低电压串行LVDS信号，尔后经过驱动板与液晶面板之间的柔性电缆（排线）将信号传达到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号LVDS接口电路的变换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
液晶电视中LVDS接口介绍
液晶电视中LVDS 接口介绍LVDS 是英文Low-Voltage Differential Signaling 的缩写，即低压差分信号。
LVDS 因其具有低噪声，低EMI ，低功耗，高比特率，连接简单等特点，是当前液晶体电视中图像信号从信号处理板到显示屏的主要连接方式。
一、LVDS LVDS 电路原理电路原理电路原理及电气特性及电气特性及电气特性LVDS 的规范由 TIA/EIA-644 标准定义，其驱动和接受电路如下：图1 LVDS 电路原理LVDS 电路采用对线来传输信号。
在发送端，产生一个3.5mA 的恒流源；在接收端，有一个100欧的负载电阻。
电流流过对线，就在负载电阻上产生350mV 的电压。
通过控制发送端来改变电流的方向，就会在接收端形成幅度相同而极性相反的电压，以这种方式来产生逻辑 1 和0，如下图所示：图2 LVDS 逻辑LVDS 的电气特性如下表所示：Parameter Min. Typ. Max. Units Differential Output 250 350 450 mVCommon Mode Voltage 1.125 1.25 1.375 V表 1 LVDS 电气特性因为LVDS 接口采用低摆幅的差分信号来传输数据， 对应的功耗极低，噪声很小，因而可以有很高的传输速率和比较远的传输距离。
标准中推荐的最大传输比特率655Mbps， 而理论上的最大传输比特率可以达到1.923Gbsp，传输距离可以达到10M。
数据发送方式二、LVDSLVDS 数据发送方式数据发送方式在液晶体电视中，需要输出到显示屏的信号是并行的图像信号和控制信号，而LVDS信号是串行传输的，所以在发送端需要将并行数据转换为串行数据。
以8bit RGB 显示屏接口为例， 每个显示周期需要传输8bit 的R信号，8bit的G 信号，8bit 的B信号， 及VS，HS，DE信号，总共为27 BIT。
而每对LVDS 信号线在一个TX 周期里只能传输 7 BIT 数据，所以需要4 对数据线，外加一对时钟线。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
LVDS接口详解
LVDS接口详解一：LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数字信号外，还包括行同步，场同步，像素时钟等信号，其中像素时钟信号的最高频率可超过28MHZ,采用TTL接口，数据传输速率不高，传输距离较短，而且电磁抗干扰能力较差，会对RGB数据造成一定的影响，另外，TTL多路数据信号采用排线的方式来传输，整个排线数量达几十路，不但连接不方便，而且不适合超薄化的趋势，采用LVDS输出接口传输数据，可以使得这些问题迎刃而解，实现数据的高速率，低噪声，远距离，高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS是一种低压差分信号技术接口。
他是美国NS（美国国家半导体公司）公司为了克服以TTL电平方式传输宽带高码率数据时功耗大，电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆浮（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号输出。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
二：LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出驱动电路（LVDS发送器），和液晶面板侧的LVDS输入接口电路（LVDS 接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换为低压串行LVDS信号，然后通过驱动板与液晶板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1为LVDS接口电路的组成示意图。
在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟都采用差分信号对的形式进行传输，所谓信号对，只是LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端），需要说明的是，不同的液晶显示器，其驱动板上的LVDS发送器不尽相同，有些LVDS发送器为一片或两片独立的芯片（如果DS90C383）,有些则集成在主控芯片中。
LVDS屏接口定义解析
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL 接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling ，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL 电平方式传输宽带高码率数据时功耗大、EMI 电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit ／s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in 及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L 电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL 电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。
需要说明的是，不同的液晶显示器，其驱动板上的LVDS发送器不尽相同，有些LVDS发送器为一片或两片独立的芯片（如DS90C383），有些则集成在主控芯片中（如主控芯片gm5221内部就集成了LVDS发送器）。
3．LVDS输出接口电路类型与TTL 输出接口相同，LVDS输出接口也分为以下四种类型：（l ）单路6位LVDS输出接口这种接口电路中，采用单路方式传输，每个基色（即RGB三色中的其中任何一种颜色）信号采用6位数据（XOUT＋0 、TXOUT0－，TXOUT＋1 、TXOUT1－，TXOUT＋2 、TXOUT2－），共18位RG（B 6bit X 3 （RGB3色））数据，因此，也称18位或18bit LVDS 接口。
此，也称18位或18bit LVDS 接口。
（2）双路6位LVDS输出接口这种接口电路中，采用双路方式传输，每个基色信号采用6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit LVDS 接口。
（3）单路8位1TL 输出接口这种接口电路中，采用单路方式传输，每个基色信号采用8位数据（XOUT0＋、TXOUT－0 ，TXOUT1 ＋、TXOUT1－，TXOUT2＋、TXOUT－2 ，TXOUT3+,TXOUT3）-，共24位RGB数据（8bit X 3），因此，也称24位或24bit LVDS 接口。
（4）双路8位1TL 输出位接口这种接口电路中，采用双路方式传输，每个基色信号采用8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS 接口4．典型LVDS发送芯片介绍典型的LVDS发送芯片分为四通道、五通道和十通道几种，下面简要进行介绍。
（1）四通道LVDS发送芯片图 2 所示为四通道LVDS发送芯片（DS90C365）内部框图。
包含了三个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道。
图2 4 通道LVDS发送芯片内部框图4通道LVDS发送芯片主要用于驱动6bit 液晶面板。
使用四通道LVDS发送芯片可以构成单路6bit LVDS 接自电路和奇／偶双路6bit LVDS 接口电路。
（2）五通道LVDS发送芯片图 3 所示为五通道LVDS发送芯片（DS90C385）内部框图。
包含了四个数据信号（其中包括RGB、数据使能DE、行同步信号IIS 、场同步信号vs ）通道和一个时钟信号发送通道。
图3 5 通道LVDS发送芯片内部框图五通道LVDS发送芯片主要用于驱动8bit 液晶面板。
使用五通道LVDS发送芯片主要用来构成单路8bit LVDS 接口电路和奇／偶双路8bit LVDS 接口电路。
3）十通道LVDS发送芯片图4所示为十通道LVDS发送芯片（DS90C387）内部框图。
包含了八个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道。
图4 十通道LV DS发送芯片内部框图十通道LVDS发送芯片主要用于驱动8bit 液晶面板。
使用十通道LYDS发送芯片主要用来构成奇／偶双路8bit LVDS 位接口电路。
在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做的目的是可以更加灵活的适应不同类型的LVDS接收芯片。
当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道的时钟信号即可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LYDS发送芯片需要为每个LVDS接收芯片提供单独的时钟信号。
5．LVDS发送芯片的输入与输出信号（1）LVDS发送芯片的输入信号LVDS 发送芯片的输入信号来自主控芯片，输入信号包含RGB数据信号、时钟信号和控制信号三大类。
①数据信号：为了说明的方便，将RGB信号以及数据选通DE和行场同步信号都算作数据信号。
在供6bit 液晶面板使用的四通道LVDS发送芯片中，共有十八个RGB信号输入引脚，分别是R0～R5红基色数据（6bit 红基色数据，R0为最低有效位，R5为最高有效位）六个，G0～G5绿基色数据六个，B0～B5蓝基色数据六个；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS 输入引脚。
也就是说，在四通道LYDS发送芯片中，共有二十一个数据信号输入引脚。
在供8bit 液晶面板使用的五通道LVDS发送芯片中，共有二十四个RGB信号输入引脚，分别是红基色数据R0～W（8bit 红基色数据，R0为最低有效位，R7为最高有效位）八个，绿基色数据G0～G7八个，蓝基色数据B0～B7八个；一个有效显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚；一个各用输入引脚。
也就是说，在五通道LVDS 发送芯片中，共有二十八个数据信号输入引脚。
应该注意的是，液晶面板的输入信号中都必须要有DE信号，但有的液晶面板只使用单一的DE信号而不使用行场同步信号。
因此，应用于不同的液晶面板时，有的LVDS发送芯片可能只需输入DE信号，而有的需要同时输入DE 和行场同步信号。
②输入时钟信号：即像素时钟信号，也称为数据移位时钟（在LVDS发送芯片中，将输入的并行RGB数据转换成串行数据时要使用移位寄存器）。
像素时钟信号是传输数据和对数据信号进行读取的基准。
③待机控制信号（POWERD OW）N：当此信号有效时（一般为低电平时），将关闭LVDS发送芯片中时钟PLL锁相环电路的供电，停止IC 的输出。
④数据取样点选择信号：用来选择使用时钟脉冲的上升沿还是下降沿读取所输入的RGB数据。
有的LVDS发送芯片可能并不设置待机控制信号和数据取样点选择信号，但也有的除了上述两个控制信号还设置有其他一些控制信号。
（2）LVDS发送芯片的输出信号LVDS发送芯片将以并行方式输入的TTL 电平RGB数据信号转换成串行的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片。
LVDS 发送芯片的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串 行数据信号。
由于 LVDS 发送芯片是以差分信号的形式进行输出，因此，输出信号为两条线，一条线 输出正信号，另一条线输出负信号。
②LVDS 串行数据信号输出： 对于四通道 LVDS 发送芯片， 串行数据占用三个通道， 其数据输出信号常表示为 TXOUT ＋0 、 TXOUT0－， TXOUT ＋1 、 TXOUT －1 ， TXOUT2＋、 TXOUT2－。
对于五通道 LVDS 发送芯片，串行数据占用四个通道，其数据输出信号常表示为TXOUT ＋0 、TXOUT0－， TXOUT ＋1 、 TXOUTI －， TXOUT2＋、 TXOUT2－， TXOUT ＋3 、 TXOUT3－。
对于十通道 LVDS 发送芯片，串行数据占用八个通道，其数据输出信号常表示为 TXOUT ＋0 、 TXOUT0－， TXOUT ＋1 、 TXOUT1－， TXOUT2＋、 TXOUT2－， TXOUT ＋3 、 TXOUT3－， TXOUT4＋、 TXOUT4 －， TXOUT5＋、 TXOUT5－， TXOUT ＋6 、 TXOUT －6 ， TXOUT7＋、 TXOLT7－。
如果只看电路图，是不能从 LVDS 发送芯片的输出信号 TXOUT －、 TXOUT0＋中看出其内部到 底包含哪些信号数据，以及这些数据是怎样排列的（或者说这些数据的格式是怎样的） 。
事实上，不 同厂家生产的 LVDS 发送芯片，其输出数据排列方式可能是不同的。
因此，液晶显示器驱动板上的 LVDS 发送芯片的输出数据格式必须与液晶面板 LVDS 接收芯片要求的数据格式相同，否则，驱动板 与液晶面板不匹配。
这也是更换液晶面板时必须考虑的一个问题。
专家点拔LVDS 发送芯片在一个时钟脉冲周期内，每个数据通道都输出 常见的 8bit 数据，如图 5所示 率相同。
时钟信号的输出常表示TXCLK ＋和 TXCLK －，时钟信号占用 LVDS 发送芯片的一个通①时钟信号输出： LVDS 发送芯片输出的时钟信号频率与输入时钟信号像素时钟信号） 频 7bit 的串行数据信号，而不是图5LVDS接口电路在一个时钟脉冲周期内传输7bit 数据3) LVDS发送芯片输出信号的格式LVDS发送芯片输出信号的格式，即LVDS发送芯片输入的RGB数据，以及行同步信号HS、场同步信号VS、有效显示数据使能信号DE在各个输出通道中数据位的排列顺序。
