ZRtech Saleae 24M 8CH 逻辑分析仪 使用说明
一，软件的安装以及基本使用
1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。
2，安装完毕之后启动一下我们可以到可以看到以下界面：
这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。
点一下START SIMULATION
就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。
如下图：
用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT 缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。
我们也可以移动底部的滑动条来查看波形。
3，安装完毕后插入硬件，出现找到新硬件提示，如下
点自动搜索驱动。
之后就能完成驱动加载。
在安装驱动的最后一步，询问你是否从新启动系
统，你可以点否，不用重新启动就可以使用。
此时驱动安装完毕。
4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。
这
时候点START 将实现8 路逻辑信号的采集。
二，关于采样深度和采样率
在软件的左上方有两个下拉选项，
左边一个是采样深度，右边一个是采样速率。
采样深度就是你总共要采集多少数据，图上的
25M 标示每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。
比方说我们采集深度是1M 采样速率也是1M，那总的采集时间就是1 秒。
采集一秒后自动停止采集，并在界面上显示波形。
三，关于波形信息
1 在软件界面的右上方有波形信息，可以通过点击(齿轮图标)来选择自己感兴趣的参数。
如下图：
2，以下图为例，看一下具体参数都是什么含义：
Width ：是图中
的时间长度.Period ：是图中
的周期，
也就是说将这个电平单独分析，其周期是多少。
而接下来的DUTY Cycle 自然就是这个电平作为一个周期来分析，其占空比为多少。
FREQUENCY，当然就是周期的倒数。
T1 和T2 是可以设置的，是放置表现，我们点下
，之后在图形上要放置的位置左点一
下鼠标，表线1 就放置完毕。
我们会看到一个小三角，里面写着1，
代表第一个表线。
同样第 2 个标线也是这样放置在我们的感兴趣的位置。
这就标示两个标线之间的距离，这对我们分析波形有帮助。
并且标线设置了之后可以再设置，可以从新放置你感兴趣的位置上。
另外
很容易理解，就是将CH8-CHI（或新标签的CH7-CH0）以次对应D7-D0 得到的
BIT 数当做字节内容是多少，这里给出了16 进制和10 进制，在测试总线数据的时候有帮助。
三，关于协议分析以及实验实例
S ALEAE 24M 逻辑分析仪支持对多种通讯协议的解析，点右下脚
位置处的小加号，我们可以到以下几种协议
在这里以ASYNC SERIAL 为例，说明一下设置步骤和操作方法。
STEP1:连接硬件，设置串口发送：
我采用我们网店所销售的USB 转TTL ，
UBS2TTL 模块的GND 和SALEAE 的GND 使用杜邦线连接，这样就保证一个参考电压平面，再将TXD 连接到任意一个没有使用的使用的通道上，这里连CH0。
将USB2TTL 模块接入电脑，调用串口模块发送数据，如下图：
设置为每10MS 发送一”abcdefg”这串ASCII 码。
同时在我们的USB2TTL 模块上会看到TXD 灯在闪烁，因为有点快，可能看不太出来。
STEP1:设置SALEAE，开始采集：
打开SALEAE 逻辑分析仪操作软件，在右下角选中ASYNC SERIAL ，
之后进入设置ASYNC SERIAL（异步串口）界面，实际所谓的就是UART，为什么我们只看到一根线的设置呢？这是因为我们常见的AURT 基本都是全双工的，一发一收，每一根走的协议都是UART 协议，说的具体一点，冠冕堂皇一点就是ASYN SERIAL。
我们设置一下基本参数，很简单，不多说。
SAVE 之后，要求你出现对话框，提示你是否要更改下CH0 的名字，以方便识别，我们更
还成TTL_RXD 吧。
如图：
之后确定RENAME。
我们再来考虑下采样速率与采样时间。
9600 的波特率的频率就按照10K 计算，我们采用波特10 倍以上的采样速率，设置为100K，采样深度设置为1M，这样可以采集10S 后自动停止，在采集过程你也可以随时点STOP 终止采样并显示数据。
硬件连接完好，设置完毕。
我们点START 采集数据。
10 秒后采集停止，分析好的波形已经同步显示在逻辑分析仪界面，如下。
STEP3:对采集到的数据的分析
我们先在图形上点右鼠标键，ZOOM OUT，站在一个更高高度去看这些波形。
在ZOOM OUT 的过程我们看到这么一个图：
这说明两次连续发送“abcdefg”的间隔不一样，并且差别比较大，因为我们在串口调试助
手里面设置了10ms 发送一次，所以我们看到了操作系统并没有按照理想的严格的10ms 发送一次数据。
这不是什么大问题，操作系统的软件定时本身就是精度不高的，这点我们更清楚直观的看到了。
在图形上点左键，ZOOM IN，近距离看看进一步看看每个波形细节，如下图：
在波形上我们明显看到了ASCII 码abcdefg 以及回车（0x0d）换行(0x0a).
之后再看看一些具体的参数，我们找两个相邻的变化波形，就是我们找出BIT 串里面的010 或101，我们随便找到了一串010，如下图：
看到小箭头位置，根据我们的找法，的出来来的PERIOD 参数相邻两个BIT 的时间和，我
们将此参数除以2 就得到了传输单独一个BIT 的时间，因此只要此时的FREANQUENCY 参数乘以2 就得到了实际的波特率。
4.348K*2 大约是9700。
为什么不是9600 呢，有两方面因素需要考虑，一个是实际波特率本身就不是严格的9600，另外一个是我们设置的采样频率低，没有非常准确的还原波形。
我们可以再调高采样率再进行试验。
我将采样率提高到1M，可以看到数据更加精确：推算出来的波特率是9615,这已经比较标准了。
我我们再尝试
一下，将采样率提高到24M，推算出来的波特率是9609，感觉有点出乎意料，
一般来说UART 允许的误差是10%,发送器发送的速率这么准是不是有点没有必要。
为什么UART 波特率能容忍10%
以内的误差，因为一般说1 开始位+8 数据位+1 停止位这是
比较常见的设置，一共10 个BIT，只要在这10 个BIT 里面不要出现一个不对其就可以，所
以就得到10%的速率误差可以容忍，而下一个字节发送时，接受方从新启动新的状态接受
这10BIT 的内容，这样就造成不了误差累计。
这种字节间的异步，或者上升一下数据块之
间异步通讯，是异步通讯的一重要特点或优点（且不提时间代码）。
其他一些协议的分析，基本步骤与上面的ASYNC SERIAL 相似，具体操作时候可以再做一些探索和实验。
在这个文档里不多举例。
关于一个用户提到毛刺问题：
以下这个图片是某客户发来的旺旺截图：
以下是 论坛坛友所发的波形屏幕截图：
这两个图所要反应都是同一个问题，就是在接有杜邦线的悬空引脚时看到图中毛刺。
这个毛刺是由于悬空时并且还插着杜邦线所造成的容性串扰（串饶是两条信号线之间的
耦合、信号线之间的互感和互容引起线上的噪声。
）接入到信号上进行采集的通路，至今没有一个用户反映出现毛刺或是影响到原电路，这说明两个问题。
1，正常测试时候没有产生串扰的毛刺。
2，输入阻抗选择合适(我们选择的是100K)，没有形成阻抗负载。
一些商业化的逻辑分析仪因为将输入与地连接电容，或者软件滤波方式让用户看不到串绕。
我们认为这是一种掩耳盗铃的做法，所以我们没有采用那种那种电容滤波的方式。
而是真实反映所使用的连接线连接到DC3-10 接口时候本来的样子。
有的高档逻辑分析仪采用好的线和夹子减少这一串扰，这点比较可取，但成本很高。
FAQ：
问题1：为什么在我电脑上安装软件不成功？
解答：应该是你的电脑开了某些杀毒软件，这影响到了驱动程序安装到系统目录里。
关
掉杀毒软件，之后从新安装。
问题2：为什么我在老电脑上出现低速率问题。
解答：先确定你的主板支持USB2.0 接口。
问题3：逻辑分析仪怎么实现保存那么多的数据。
解答：实时上传给电脑。
问题4：在LINUX 下是否可以安装。
解答：可以有LINUX 版本，从1.1.X 之后所有上位机版本都是跨平台的，支持多个操
作系统，详见/download 。
问题5：如何设置采样率。
解答：设置在测信号频率的5-10 倍区间合适，至少是两倍以上。
逻辑分析仪使用指南
在电子产品开发过程中我们最常用的是示波器，但随着微处理器的出现，电子工程师们越 来越发现传统的双通道或四通道示波器不能满足微处理器电路在设计开发工程中的需要。于是 具有多通道输入的逻辑分析仪就应运而生，逻辑分析仪不但解决了示波器输入通道不足的问题， 还提供了更加强大的触发功能和分析功能，对于数字电路开发系统来说，逻辑分析仪无疑是一 个很好的测试分析工具。
图 2 示波器测量 UART 结果
6
对一个信号使用逻辑分析仪进行测量比较，如图 5 所示。逻辑分析仪除了可以测量出 UART 的高低电平时间外，还可以通过插件的形式对数据进行分析。只要输入 UART 的参数，逻辑分析 仪即可对 UART 传输数据进行分析，并把结果显示出来，让开发工程师可以更加直观的知道传输 的数据。
与示波器相比逻辑分析仪具有以下优点： 1. 同时监测多路输入 2. 完善的触发功能 3. 强大的分析功能 4. 逻辑分析仪应用的 4 个层次 逻辑分析仪在应用中可以分为 4 个层次： 1. 观察波形
观察测量波形中是否存在毛刺、干扰，频率是否正确等。 2. 时序测量
对被测量信号进行时序分析，排除操作冲突、时序协调等问题。 3. 辅助分析
8
逻辑分析仪硬件连接
取出逻辑分析仪及所附的 USB 连接线，将逻辑分析仪和计算机用 USB 线连接。将附带的 12V 电源接入逻辑分析仪。
系统要求
1. 基本配置: (1) IBM-PC 及其兼容机， Windows98/2000/XP/me/WIN7 操作系统； (2) 具备 USB 口；
软件安装
图 1 SPI 测量结果 从图 1 中可以十分明了的观测 SPI 通讯中收发数据与时钟及片选的关系。 不但在测量中可以使用逻辑分析仪对多个输入信号进行测量，平时可以用来当做多输入逻 辑示波器使用，对输入的电平随时观察。 2. 触发功能 功能完善的触发设置是逻辑分析仪的一大特色，与示波器只能触发电平和边沿的触发相比， 逻辑分析仪设置的触发方式可以说是五花八门、多种多样。本逻辑分析仪具备的触发方式有三 种：1.边沿触发 2.组合逻辑触发 3.脉宽触发。 3. 分析功能 示波器的分析功能只是针对输入通道进行频率、占空比、峰峰值等单一的通道进行测量。 而逻辑分析仪则可以针对一个或多个输入通道进行时序和状态的分析。 对于单片机 UART 发出的数据，使用示波器和逻辑分析仪都可以对其进行测量，图 4 为示波 器测量的结果，可以观测到 UART 的高低电平时间，但数据是什么就无从而知了。
saleae使用方法(一)
saleae使用方法(一)Saleae使用指南一、简介Saleae是一款功能强大的逻辑分析仪，具有高速数据采集和分析功能，可用于电子设备的调试和故障诊断。
本文将介绍Saleae的使用方法。
二、安装与设置•下载Saleae软件并安装•连接Saleae设备并确保驱动程序已正确安装•打开Saleae软件，进入设置界面进行设备配置三、基本操作1. 创建并配置工程•在Saleae软件中创建新工程•设置采样率、触发条件等参数•配置输入通道和触发通道2. 采集数据•确认电路信号接线正确•点击“开始”按钮开始采集数据•监控信号波形，保存数据3. 数据分析•根据需求选择合适的分析视图，如波形、列表、协议等•对采集的数据进行分析和解读•根据分析结果调整电路或软件设置四、高级功能1. 协议分析•Saleae软件支持多种通信协议的分析，如I2C、SPI、UART等•配置协议参数并运行协议分析功能•查看分析结果，包括数据包、时序图等2. 导出数据•可将采集的数据导出为多种格式，如CSV、TXT等•方便进一步处理和分析数据3. 自定义分析•Saleae还提供API接口，允许用户编写自定义分析脚本•可以根据实际需求制定特定的分析算法五、常见问题•无法识别Saleae设备：检查设备连接和驱动是否正常安装•波形显示异常：检查信号接线是否正确，采样率设置是否合理六、总结通过本文，我们了解了Saleae的基本使用方法，包括安装设置、数据采集、分析以及高级功能的使用。
希望本文能帮助读者快速上手Saleae并提高工作效率。
注意：本文仅为Saleae使用指南，具体操作建议请参考Saleae 官方文档或相关资料。

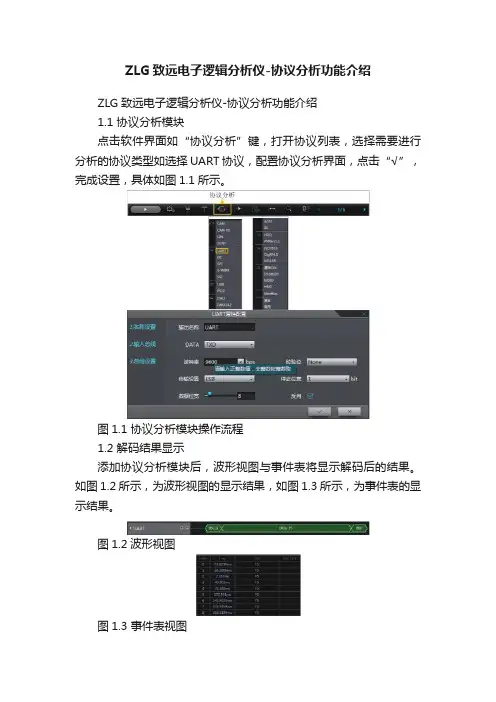

ZLG致远电子逻辑分析仪-协议分析功能介绍
ZLG致远电子逻辑分析仪-协议分析功能介绍ZLG致远电子逻辑分析仪-协议分析功能介绍1.1 协议分析模块点击软件界面如“协议分析”键，打开协议列表，选择需要进行分析的协议类型如选择UART协议，配置协议分析界面，点击“√”，完成设置，具体如图1.1所示。
图1.1 协议分析模块操作流程1.2 解码结果显示添加协议分析模块后，波形视图与事件表将显示解码后的结果。
如图1.2所示，为波形视图的显示结果，如图1.3所示，为事件表的显示结果。
图1.2波形视图图1.3 事件表视图为了方便用户查看解码的结果与事件表的总结信息，波形视图与事件表均提供了丰富的显示定制操作。
以下为大家讲解波形视图及事件表的显示设置。
1.2.1 波形视图显示方式设置选中协议分析的总线，右键单击，找到显示设置，打开显示设置即可设置显示的方式，如图 1.4所示。
协议总线显示设置对话框包含两个部分：左侧“包设置”和右侧的“帧设置”。
在“包设置”区域，用户可配置指定类型的包，是否显示在解码后的波形视图中。
在“帧设置”区域，用户可配置指定类型的帧，是否显示在解码后的波形视图中；同时可选择在数据相关的帧中，数值的显示进制。
图 1.4打开波形视图显示设置1.2.2 列表视图显示方式设置打开事件表，在事件表中右击，即可打开事件表的显示设置菜单如下图1.5。
图1.5事件表的显示设置我们可以看到，事件表视图的显示设置与波形视图的显示设置除了打开的方式不同外并无其他区别。
1.3 毛刺处理上面我们讲到了如何进行解码以及查看解码的结果，然而在解码中，经常不可避免会遭遇“毛刺”，“毛刺”会影响解码的进行，可能造成解码的错误。
而在这个软件中，我们的协议解码均是建立处理的波形没有毛刺的基础，那么如何处理解码有毛刺的波形呢？这个就需要我们使用“杂讯过滤”这个小插件了。
各个协议的详细介绍本软件提供了大量的插件对各种协议进行了强有力的支持。
其中包括了CAN、UART、USB、LIN等等，以下就是对各个协议的详细配置讲解。

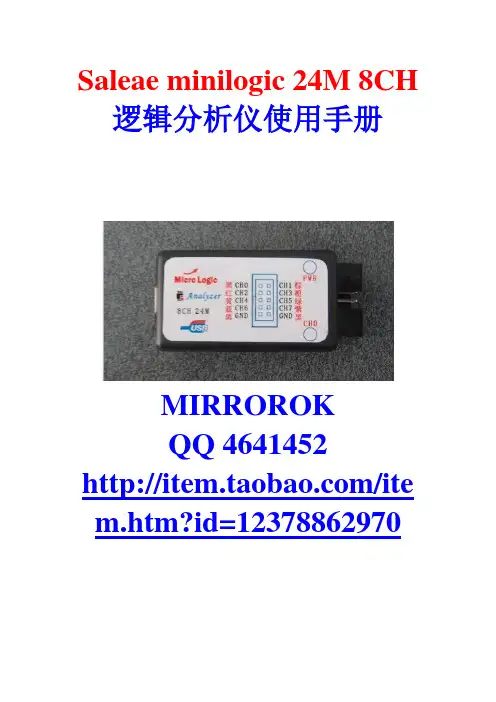

Saleae 8通道24M采样逻辑分析手册
