粗集料筛分试验规程
粗 颗粒级配
221作业指导书集料
一、粗集料筛分试验
1、参数定义
粗集料筛分：是测定粗集料的颗粒级配及粗细程度。
2、试验方案
3、细集料筛分试验流程
4、数据整理及计算
4.1各筛分计筛余百分率（%）=（各筛筛余质量÷总质量）×100
4.2各筛累计筛余百分率（%）=本筛分计筛余百分率＋大于本筛的各筛的分计筛余百分率4.3各筛质量通过百分率（%）=100—各筛累计筛余百分率
4.4均准确至0.1%
试样总质量—(各筛筛余量之和＋底盘质量)
4.5损耗率（%）= ×100
试样总质量
4.6备注：要求进行两次平行试验。
第页，共页
JJ0201a
粗集料筛分(干筛法) 试验检测记录表
试验：复核：日期：年月日
第 3 页，共 3页
JB010201
粗集料试验检测报告
试验：审核：批准：日期：年月日（专用章）。
粗集料筛分试验规程
粗集料筛分试验1 目的与适用范围1.1测定粗集料（碎石、砾石、矿渣等）的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层粗集料必须采用水洗法试验。
1.2 本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等2仪具与材料(1)试验筛：根据需要选用规定的标准筛。
(2)摇筛机。
(3)天平或台秤：感量不大于试样质量的0. 1％。
(4)其它：盘子、铲子、毛刷等。
3 试验准备按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
表T0302-1 筛分用的试样质量4水泥混凝土用粗集料干筛法试验步骤4.1 取试样一份置105℃±50C烘箱中烘干至恒重，称取干燥集料试样的总质量(m o)，准确至0.1%。
4.2用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。
人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至l min内通过筛孔的质量小于筛上残余量的0. 1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
应确认lmin内通过筛孔的质量确实小于筛上残余量的0.1％。
注：由于0.075筛干筛几乎不能把沾在粗集料表面的小于0.075mm部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075mm通过率的意义不大，所以也可以不筛，且把通过0. 15mm筛的筛下部分全部作为0.075mm的分计筛余，将粗集料的0.075mm通过率假设为0。
4.3 如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。
粗集料筛分试验
粗集料筛分试验（T0302—2000）Coarse aggregate screening test (T0302 - 2000)一，目的与适用范围\Purposes and applicable ranges测定粗集料（碎石，砾石，矿渣等）的颗粒级配。
Determine the grain composition of coarse aggregate (macadam, gravel and slag, etc) 二，仪具与材料Instruments and materials试验筛：根据需要选用规定的标准筛。
天平：感量不大于试样质量的0.1%。
浅盘，小铲，毛刷。
烘箱：能控制105±5℃。
Test sieve: select the specified standard sieve according to the requirementsScale: the sensitivity is not greater than 0.1% of the sample massStray, small shove, hair brush, oven: can be controlled at 105±5℃三，试验准备Preparations将试样用四分法筛分至如表要求的试样所需量，每种试样准备两份，分别供水洗法和干筛法筛分使用。
Divide the sample with quartering method to the required amount as the following chart. Prepare two servings of each sample, which is used respectively for water-washing method and dry-sieving method.筛分用的试样质量（kg）the mass of sample which is used for sieving对水泥混凝土集料，如果没有要求，也可不进行水洗只进行干筛筛分。
粗细集料
粗细集料最大粒径和公称最大粒径概念1．集料最大粒径指集料100％都要求通过的最小标准筛筛孔尺寸。
2．集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10％)的最小标准筛筛孔尺寸。
表干密度、毛体积密度试验：试验一：表观密度试验1．试验目的测定粗集料多种形式的密度，包括表观(相对)密度、表干(相对)密度、毛体积(相对)密度等，为计算空隙率和混合料配合比设计提供依据。
2．试验仪器设备(1)静水天平(或天平)：可悬挂吊篮测定集料在水中的质量，能够满足不同粒径粗集料试验时的称量要求，感量不大于最大称量的0.05％。
(2)吊篮：采用带有小孔的耐锈蚀材料制成，体积大小要适合每次试验材料数量。
(3)带有溢流口的水槽，试验时能保证水面高度一致。
(4)烘箱：能控温在105℃±5℃。
(5)其他：包括温度计、瓷盘、标准筛、刷子、毛巾等。
3．试验方法和步骤(1)将待测试样用 4.75mm的筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下的石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩或分料器法缩分成所需的质量，分两份备用。
针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。
在测定2.36-4。
75mm的粗集料时试验过程中应特别小心，不得丢失集料。
（所需最小试样质量应符合规范要求。
(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。
(3)取一份试样放入盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。
在室温下保持浸水24h。
(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。
水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。
天平调零。
(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(mw)。
(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。
用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。
粗集料筛分析检测方法
粗集料筛分析检测方法发布日期：2011-08-21 浏览次数：280粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用--粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用设备应符合下列规定1. 试验筛—孔径为31.5、26.5、19.0、16.0、9.5、4.75.0和2.36mm的方孔筛，以及筛的底盘和盖各一只、其规格和质量要求应符合GB/T6003.2《金属穿孔板试验筛》的规定（筛框直径均为300mm）；2. 天平或案称—天平的称量5㎏，感量5g；称的称量20㎏，感量20g；3. 烘箱—能使温度控制在（105±5）℃；4. 浅盘。
四、试样制备应符合下列规定试验前，用四分法将样品缩分至略重于表3-7所规定的试样所需量，烘干或风干后备用。
表3-7 筛分所需试样的最少重量最大公称粒径（mm）10.0 16.0 20.0 25.0 31.5试样重量不少于（kg） 2.0 3.2 4.0 5.0 6.3五、筛分试验应按下列步骤进行1. 按表3-7的规定称取试样；2. 将试样按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%；3. 注：当筛余颗粒的粒径大于20.0mm时，在筛分过程中，允许用手指拨动颗粒。
4. 称取各筛筛余的重量，精确至试样总重量的0.1%。
在筛上的所有分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。
六、筛分析试验结果应按下列步骤计算1. 由各筛上的筛余除以试样总量计算得出该号筛的分计筛余百分率（精确至0.1%）；2. 每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，计算得出其累计筛余百分率（精确至1%）；3. 根据各筛的累计筛余百分率，评定该试样的颗粒级配。
粗细集料试验结果精度及允许偏差
粗细集料试验技术要求粗集料：1、筛分：称量准确至总质量的0.1%，筛分后质量损失不大于0.5%结果精确至0.1%，取平均值，两次P0.75差值超1%时重新试验。
2、密度吸水率：感量不大于最大称量的0.05%，结果计算至小数点后3位两次结果之差不超过0.02，吸水率精确至0.01%两结果之差不超过0.2%。
3、堆积密度：感量不大于称量的确良0.1%，结果计算至小数点后3位，到平均值。
4、含泥量泥块含量：感量不大于称量的0.1%，计算精确至0.1%，取平均值，两结果差超过0.2%重新试验，泥块含量超过0.1%重新试验。
5、针片状含量：感量不大于称量的0.1%计算精确至0.1%，结果差小于平均值的20%加一次取3次试验平均值。
6、压碎值：称量准确至1g，计算至0.1%结果取3次试验的平均值。
细集料：1、筛分：称500g准确至0.5g，筛分后质量损失不大于1%，结果取平均值，两细度模数差超过0.2时应重新试验。
2、表观密度：称300g，天平感量不大于1g，试验温度23±1.7O C，取两次结果平均值，两结果之差不得大于0.01g/cm3。
3、密度吸水率：称1000g，天平感量不大于0.1g，试验温度23±1.7O C，结果计算至小数点后3位，两次结果于平均值之差不大于0.01g/cm3，吸水率精确至0.01%，两次结果与平均值之差不大于0.02%。
4、堆积密度：取1L容量筒天平感量5g，计算至小数点后3位，空隙率精确至0.1%，取两次结果平均值。
5、含水率：感量不大于2g，称500g，结果结果精确至0.1%，取平均值。
6、含泥量：称取400g试样两份（天平感量不大于1g），结果计算至0.1%取平均值，两次结果差超过0.5%重新试验。
7、泥块含量：称200g，（天平感量2g），结果精确至0.1%取平均值，两结果差超过0.4%重新试验。
8、云母含量：称10-20g（天平感量不大于0.01g），结果精确至0.1%。
细集料筛分试验 - 粗集料及集料混合料的筛分试验
细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。
图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。
3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。
5.其它：浅盘和硬、软毛刷等。
三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g 。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
b ．称量各筛筛余试样的质量，精确至0.5g 。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
粗集料试验规程有关计算
公路工程集料试验规程有关计算粗集料及集料混合料的筛分试验6.1干筛法筛分结果的计算m 5=m 0-(∑m i +m 底) (T0302-1)式中：m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 底——筛底(0.075㎜以下部分)集料总质量(g)。
6.1.2干筛分计筛余百分率'05100ii m p m m =⨯-(T0302-2) 式中：'i p ——各号筛上的分计筛余百分率(％)；m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。
6.2水筛法筛分结果的计算m 4——水洗后的干燥粗集料总质量(g)m 0.075=m 3一m 4(T0302-3) P 0.075=0.0753m m =343100m m m -⨯(T0302-4)式中：P 0.075——粗集料中小于0.075㎜的含量(通过率)(％)；m 0.075——粗集料中水洗得到的小于0.075㎜部分的质量(g)；m 3——用于水洗的干燥粗集料总质量(g)；6.2.2计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m 4之差，作为筛分时的损耗，并计算损耗率记入表。
T0302-3之第(1)栏，若损耗率大于0.3％，应重新进行试验。
m 5=m 3一(∑m i +m 0.075) (T0302-5)式中：m 5——由于筛分造成的损耗(g)；m 3——用于水筛筛分的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 0.075——水洗后得到的0.075㎜以下部分质量(g)，即(m 3一m 4)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

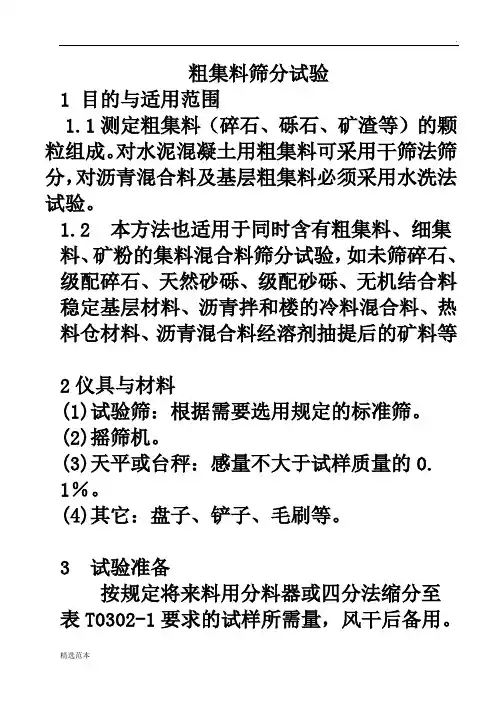

粗集料筛分试验
1目的与适用范围
1.1测定粗集料(碎石、砾石、矿渣等)的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层粗集料必须采用水洗法试验。
1.2 本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等
2仪具与材料
(1) 试验筛：根据需要选用规定的标准筛。
(2) 摇筛机。
(3) 天平或台秤：感量不大于试样质量的0. 1%。
⑷其它：盘子、铲子、毛刷等。
3试验准备
按规定将来料用分料器或四分法缩分至表
T0302-1要求的试样所需量，风干后备用
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，
除去超粒径部分颗粒后，再进行筛分
表T0302-1 筛分用的试样质量
4水泥混凝土用粗集料干筛法试验步骤
4.1 取试样一份置105C± 50C烘箱中烘干至恒重，称取干燥集料试样的总质量（m。
）,准确至0.1%。
4.2用搪瓷盘作筛分容器，按筛孔大小排列顺序逐
个将集料过筛。
人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至I min内通过筛孔的质量小于筛上残余量的0.
1 %为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
应确认lmin内通过筛孔的质量确实小于筛上残余量的0.1 %。
注：由于0.075筛干筛几乎不能把沾在粗集料表
面的小于0.075mm部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075mm通过率的意义不大，所以也可以不筛，且把通过0. 15mn筛的筛下部分全部作为0.075m m的分计筛余，将粗集料的0.075mm 通过率假设为0。
4.3 如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。
当筛余颗粒的粒径大于19mn时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过筛孔。
4.4称取每个筛上的筛余量，准确至总质量的0.1 %。
各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m相比，相差不得超过mo的0.5 %。
5计算
5.1 干筛法筛分结果的计算
5.1.1 计算各筛分计筛余量及筛底存量的总和
与筛分前试样的干燥总质量m之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3 %，应重新进行试验。
m5=m o—（刀m+m 底）仃0302-1）式中：m-——
由于筛分造成的损耗（g）;
m o -- 用于干筛的干燥集料总质量（g）;
m —各号筛上的分计筛余（g）；
i ------- 依次为0.075mm 0.15mm….至集
料最大粒径的排序；
m底筛底（0.075mm以下部分）集料总质量（g）。
5.1.2 干筛分计筛余百分率
干筛后各号筛上的分计筛余百分率按式仃0 302-2）计算，精确至0.1 %。
p' =〔m/ （m—m）〕x 100
式中：p' --- 各号筛上的分计筛余百分率（%）；
m --- 由于筛分造成的损耗（g）;
m 用于干筛的干燥集料总质量（g）;
mi - 各号筛上的分计筛余（g）;
i --- 依次为0.075mm 0.15mm….至集
料最大粒径的排序。
5.1.3干筛累计筛余百分率
各号筛的累计筛余百分率为该号筛以上各
号筛余百分率之和，精确至0.1 %。
5.1.4 干筛各号筛的质量通过百分率
各号筛的质量通过百分率P等于100减去该号筛累计筛余百分率，精确至0.1 %。
5.1.5由筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。
5.1.6试验结果以两次试验的平均值表示，精确至0.1%。
当两次试验结果P。
075的差值超过1 %时，试验应重新进行。
6报告。
