最新外墙外保温现场检测作业指导书
保温层厚度检测作业指导书
1 适用范围本实施细则适用于检验外墙有保温层的节能构造是否符合设计要求，判定或鉴别外墙保温层厚度。
2 试验目的验证保温层的节能构造是否符合设计要求3 依据标准《建筑节能工程施工质量验收规范》GB50411-2007注：该标准的最新版本均适用该作业指导书。
4 仪器设备4.1钻芯机、冲击钻4.2 钢直尺（250mm）4.3 游标卡尺5、检测方法5.1芯样钻取部位及数量（1）取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定。
（2）取样位置应选取节能构造有代表性的外墙上相对掩蔽部位，并宜兼顾不同朝向和楼层，取样位置必须确保钻芯操作安全、方便。
（3）外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
5.2 对钻取的芯样，应按照下列规定进行检查（1）对照设计图纸观察、判断保温材料种类是否符合设计要求，必要时也可采用其他方法加以判断。
（2）用分度值为1mm的钢尺，在垂直芯样表面（外墙面）的方向量取保温层厚度，精确到1mm。
（3）观察或剖开检查保温层构造做法是否符合设计和施工方案要求。
5.3 芯样的检查方法（1）对照设计图纸观察、判断；（2）量取厚度；（3）观察或剖开检查构造做法；（4）作出检查记录（原始记录）。
5.4 钻取芯样的判定在垂直于芯样表面的方向上实测芯样保温层厚度，当时侧厚度平均值达到设计厚度的95%及以上，且最小值不小于设计厚度的90%时，应判定保温层厚度符合设计要求，否则，应判定保温层厚度不符合设计要求。
6、仪器操作及注意事项6.1 安置钻机要求钻机设备安装必须周正、稳固、底座水平，确保安装稳定，安装时，应检查底座的水平度及钻机立轴的垂直度，并使天轮、钻机立轴中心与孔口必须在同一铅垂线上。
应将钻机固定，确保钻机在钻芯过程中不发生倾斜、移位。
钻芯机垂直度偏差不大于0.5%。
钻机设备安装后，应进行试运转，在确认正常后方能开钻。

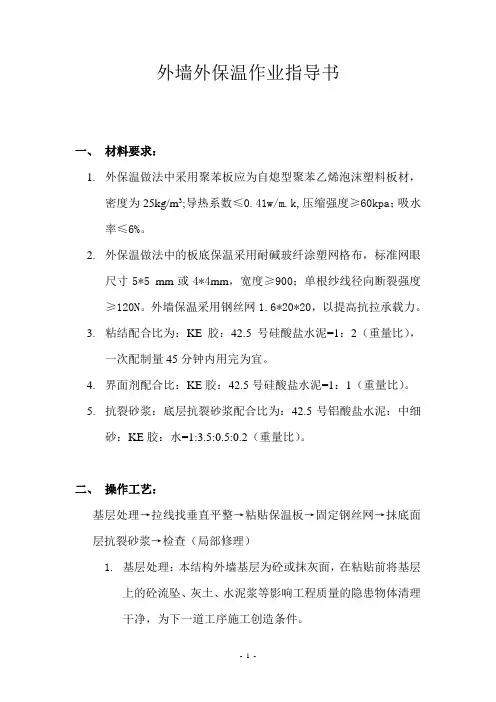

外墙外保温作业指导书
外墙外保温作业指导书一、材料要求：1.外保温做法中采用聚苯板应为自熄型聚苯乙烯泡沫塑料板材，密度为25kg/m3;导热系数≤0.41w/m.k,压缩强度≥60kpa；吸水率≤6%。
2.外保温做法中的板底保温采用耐碱玻纤涂塑网格布，标准网眼尺寸5*5mm或4*4mm，宽度≥900；单根纱线径向断裂强度≥120N。
外墙保温采用钢丝网1.6*20*20，以提高抗拉承载力。
3.粘结配合比为：KE胶：42.5号硅酸盐水泥=1：2（重量比），一次配制量45分钟内用完为宜。
4.界面剂配合比：KE胶：42.5号硅酸盐水泥=1：1（重量比）。
5.抗裂砂浆：底层抗裂砂浆配合比为：42.5号铝酸盐水泥：中细砂：KE胶：水=1:3.5:0.5:0.2（重量比）。
二、操作工艺：基层处理→拉线找垂直平整→粘贴保温板→固定钢丝网→抹底面层抗裂砂浆→检查（局部修理）1.基层处理：本结构外墙基层为砼或抹灰面，在粘贴前将基层上的砼流坠、灰土、水泥浆等影响工程质量的隐患物体清理干净，为下一道工序施工创造条件。
2.拉线：上下垂直度、左右平整度、阴阳角方正等到各项要求都必须达到，必须拉通线，冲筋打点，符合质量要求，冲筋、打点后，经检查合格后方可进行下道工序施工。
3.粘贴保温板。
a)伸缩缝沿层高每两个层高设一道，厚度为10mm，宽为20mm。
b)保温板与墙体连接件每平方米不少于4个。
c)保温板粘贴时严格按图纸及洽商的要求，进行每个部位施工，并按图集（88J2-4）要求错缝粘贴。
粘贴剂以符合粘贴保温板要求进行涂抹。
d)距室外地坪20 mm高处，开始进行粘贴，此20 mm宽缝内用软质聚乙烯泡沫塑料，外用密封膏嵌缝。
e)女儿墙保温板做到与女儿墙同高，向里找5%的坡度。
f)窗上口留置滴水槽，距外皮30mm，宽10mm，深10mm。
g)窗台处成活后向外有6%的排水坡度。
h)分格缝留设位置及尺寸详见立面图及相关图纸。
i)窗侧口保温板与窗侧口齐，固定钢丝网并且抹抗裂砂浆。

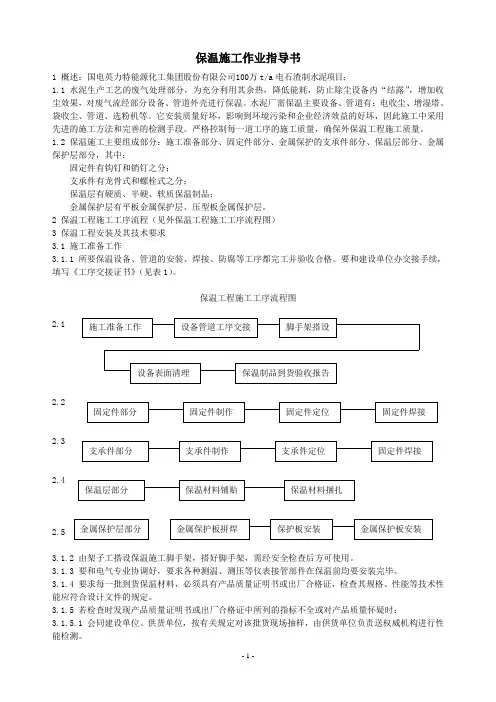

外保温工程作业指导书
保温施工作业指导书1 概述：国电英力特能源化工集团股份有限公司100万t/a 电石渣制水泥项目；1.1 水泥生产工艺的废气处理部分，为充分利用其余热，降低能耗，防止除尘设备内“结露”，增加收尘效果，对废气流经部分设备、管道外壳进行保温。
水泥厂需保温主要设备、管道有：电收尘、增湿塔、袋收尘、管道、选粉机等。
它安装质量好坏，影响到环境污染和企业经济效益的好坏，因此施工中采用先进的施工方法和完善的检测手段。
严格控制每一道工序的施工质量，确保外保温工程施工质量。
1.2 保温施工主要组成部分：施工准备部分、固定件部分、金属保护的支承件部分、保温层部分、金属保护层部分，其中：固定件有钩钉和销钉之分；支承件有龙骨式和螺栓式之分；保温层有硬质、半硬、软质保温制品；金属保护层有平板金属保护层、压型板金属保护层。
2 保温工程施工工序流程（见外保温工程施工工序流程图）3 保温工程安装及其技术要求3.1 施工准备工作3.1.1 所要保温设备、管道的安装、焊接、防腐等工序都完工并验收合格。
要和建设单位办交接手续，填写《工序交接证书》（见表1）。
保温工程施工工序流程图2.12.22.32.42.53.1.2 由架子工搭设保温施工脚手架，搭好脚手架，需经安全检查后方可使用。
3.1.3 要和电气专业协调好，要求各种测温、测压等仪表接管部件在保温前均要安装完毕。
3.1.4 要求每一批到货保温材料，必须具有产品质量证明书或出厂合格证，检查其规格、性能等技术性能应符合设计文件的规定。
3.1.5 若检查时发现产品质量证明书或出厂合格证中所列的指标不全或对产品质量怀疑时：3.1.5.1 会同建设单位、供货单位，按有关规定对该批货现场抽样，由供货单位负责送权威机构进行性能检测。
表1 工序交接证书年月日3.1.5.2 若是岩棉制品检测制品的容重、导热系数、使用温度和外形尺寸等。
3.1.5.3 泡沫制品检测其容量、导热系数、含水率、使用温度和外形尺寸等。

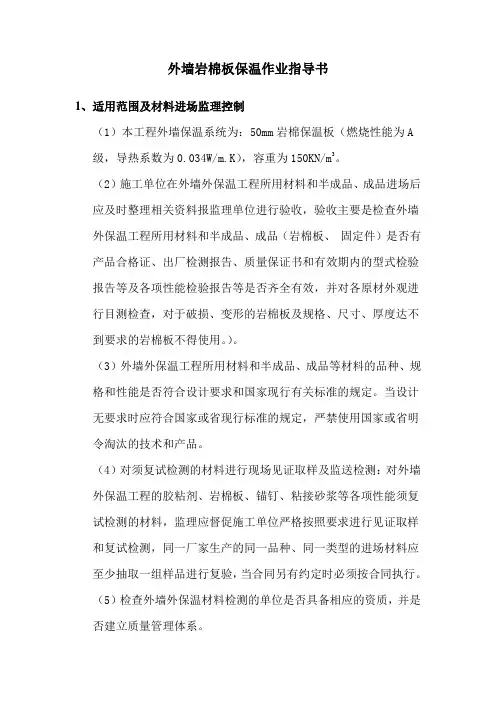

外墙岩棉板保温作业指导书
外墙岩棉板保温作业指导书1、适用范围及材料进场监理控制（1）本工程外墙保温系统为：50mm岩棉保温板（燃烧性能为A 级，导热系数为0.034W/m.K），容重为150KN/m3。
（2）施工单位在外墙外保温工程所用材料和半成品、成品进场后应及时整理相关资料报监理单位进行验收，验收主要是检查外墙外保温工程所用材料和半成品、成品（岩棉板、固定件）是否有产品合格证、出厂检测报告、质量保证书和有效期内的型式检验报告等及各项性能检验报告等是否齐全有效，并对各原材外观进行目测检查，对于破损、变形的岩棉板及规格、尺寸、厚度达不到要求的岩棉板不得使用。
）。
（3）外墙外保温工程所用材料和半成品、成品等材料的品种、规格和性能是否符合设计要求和国家现行有关标准的规定。
当设计无要求时应符合国家或省现行标准的规定，严禁使用国家或省明令淘汰的技术和产品。
（4）对须复试检测的材料进行现场见证取样及监送检测：对外墙外保温工程的胶粘剂、岩棉板、锚钉、粘接砂浆等各项性能须复试检测的材料，监理应督促施工单位严格按照要求进行见证取样和复试检测，同一厂家生产的同一品种、同一类型的进场材料应至少抽取一组样品进行复验，当合同另有约定时必须按合同执行。
（5）检查外墙外保温材料检测的单位是否具备相应的资质，并是否建立质量管理体系。
（6）检查现场配制的材料胶粘剂、粘接砂浆等是否按设计要求或产品说明书配制。
2、施工过程监理单位质量控制要点（1）外墙外保温工程施工前应有主要材料的样板或做样板墙，并应经甲方、监理等有关各方确认。
（2）外墙外保温工程应在基体或基层的质量验收合格后施工（要进行报验）。
外墙外保温工程施工前施工单位应审报监理组织施工单位验收整体墙面垂直度、平整度，雨棚、挑檐等突出墙面部位尺寸合格，办理交接手续后即可进行施工。
施工现场环境温度及基层表面温度在施工中及24h内均不低于5℃，风力不大于5级。
（3）管道、设备等的安装及调试和过外墙管道、洞口等应在外墙外保温工程施工前完成。
外墙保温工程作业指导书
外墙保温工程作业指导书成都明信房地产开发有限公司仕林府项目部目录1、适用范围和执行标准----------------------------------------------32、作业准备-------------------------------------------------------------33、材料验收-------------------------------------------------------------44、工艺样板-------------------------------------------------------------45、过程管理-------------------------------------------------------------66、砌体工程验收环节-------------------------------------------------97、安全施工管理要求及措施----------------------------------------128、现场文明施工管理要求及措施----------------------------------13填充墙砌体工程作业指导书1适用范围和执行标准1.1适用范围适用于成都明信房地产开发有限公司房屋建筑填充墙砌体工程的施工作业及质量验收。
1.2执行标准1.2.1 《砌体工程施工质量验收规范》GB50203－20111.2.2 《建筑工程施工质量验收统一标准》GB50300－20011.2.3 《框架结构填充墙图集》西南05G7011.2.4 工程建设标准强制性条文（房屋建筑部分）（2009年版）1.2.5 本项目施工图纸及设计要求1.2.6 成都明信房地产开发有限公司相关管理规定2 作业准备2.1二次结构平面布置优化工作由业主方项目经理组织，施工方在砌体工程施工之前15-20工作日内申报砌体二次结构布置方案。
外墙外保温技术指导书_secret
外墙外保温施工技术指导书第一部分：外保温施工1、一般条件施工环境、基面及使用的材料的温度不应低于+5℃。
不应在大风环境中或夏天阳光直射的墙面上施工，以避免材料在施工过程中失水过快而出现毛细裂缝。
应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷；必要时应对新施工的墙面加以保护。
2、对建筑物及基层墙体的基本要求墙体的湿度不应高于其与环境的平衡湿度；墙体应具有足够的强度，特别是墙体表面应具有足够的附着力（≥0.3N/mm2），不允许有开裂、空鼓情况；墙面应平整，平整度≤4mm/2.0m；烟囱进出作外保温外墙面的管线均需预埋PVC套管，PVC套管伸出墙面的长度至少应为外保温体系的厚度；外保温施工采用脚手架，应尽量减少在外墙面上固定脚手架的点数，外墙脚手架钢管离墙离墙至少应保证在10cm以上。
墙角区域要求给出500线或00线；2 施工准备2.1施工技术准备2.1.1施工技术资料准备与建设方、监理及总包方交底外保温施工前土建应具备的条件，以及与门、窗、管线、抹灰等工种的交叉施工配合问题，以使工地尽早具备外保温工程进场施工的条件。
2.1.2 材料报验根据甲方批准的材料品牌、型号、色号进行订购，按工程进度分批进场，在进场时报请监理校验，并作好记录，同时提供材料的合格证、出厂合格证、质保书，在进场施工前提交工程验收所需要的所有技术资料，如材料说明书、施工规程、材料检测报告等。
3、施工工艺3.1 基层处理3.1.1墙面平整度要求达到外墙中级抹灰验收标准；3.1.2墙体的湿度不应高于其周围环境的平衡湿度；3.1.3基底应有承载能力，表面抗拉强度大于0.3N/mm2；3.1.4 新的水泥砂浆、混合砂浆抹灰基底、需经过至少1周的干燥保养期，使基层在涂刷剂前含水率不大于10%；3.2 基面吊线3.2.1 基面吊线在墙体转角两个互相垂直的墙面上及其它必要处挂垂直基准钢丝线，然后在每贴一排聚苯板时拉横线，以控制聚苯板底垂直度和平整度。
外墙外保温工程作业指导书
新建铁路湖州至杭州西至杭黄高铁连接线房建工程编号：HHLJXSD/FJ-009 外墙外保温工程作业指导书编制：审核：批准：中国铁路通信信号股份有限公司湖杭铁路项目经理部年月日发布年月日实施目录1 适用范围 (1)2 作业准备 (1)2.1 技术准备工作 (1)2.2 生产准备工作 (1)3 技术要求 (1)4 施工程序与工艺流程 (2)4.1保温砂浆施工工艺流程 (2)4.2保温板施工工艺流程 (2)5 施工要求 (2)5.1保温砂浆施工工艺要点 (2)5.2保温板施工工艺要点 (3)6 劳动组织 (5)7 材料要求 (5)8 设备机具配置 (6)9 质量控制及检验 (6)9.1质量控制 (6)9.2质量检验 (10)10 安全及环保要求 (11)10.1安全要求 (11)10.2 环保要求 (12)11 照片 (13)1 适用范围适用于新建建筑的混凝土和砌体结构外墙外保温工程。
2 作业准备2.1 技术准备工作2.1.1 施工前施工单位根据设计要求，编制好施工方案，施工方案明确各细部做法和质量保证措施，施工方案由总监理工程师和工程技术部审核批准。
2.1.2施工前选择一户底层（有窗和转角部位）做好样板，并经相关部门评审合格。
2.2 生产准备工作在外保温工程开始前,外墙所有的门窗口必须安装完毕并验收合格。
各种进户管线及其它设在墙体上的予埋件、连接件均应按设计要求安装完毕。
3 技术要求3.0.1 使用安全性。
外保温工程能在由自重、温湿度变化以及主体结构正常位移和风力等荷载引起的联合应力的作用下保持稳定，具有适应基层正常变形而不产生裂缝或空鼓，可长期承受自重而不产生有害变形，能承受风荷载和耐受室外气候长期反复作用而不产生破坏，在罕遇地震时也不会出现脱落等。
3.0.2 外保温火灾情况下的安全性。
高层建筑外墙外保温工程应采取防火构造措施，防火性能符合国家有关法规规定。
3.0.3 卫生、健康和环境。
在施工过程中，用于外墙的建筑材料与室外空气、土壤和水中释放的污染物比率应符合有关法律、法规的规定。
外墙外保温工程作业指导书全套
S7-1500作为智能IO设备和S7-300CPU的Profinet通信（300做控制器）S7-1500作为智能IO设备和S7-300 PN CPU 的Profinet 通信（S7-300做控制器）S7-1500 支持智能IO 设备功能，故可使用S7-1500 作为智能IO 设备和S7-300 PN CPU 的Profinet 通信。
本例中将S7-300 做为控制器，连接作为智能IO 设备的S7-1500 CPU 实现Profinet 通信；下面详细介绍使用方法。
硬件：1.CPU 6ES7 513-1AL01-0AB0，V2.12.CPU 315-2PN/DP，V3.2软件：1.Step7 V142.Step7 V5.5 SP4S7-300 集成的PN 接口连接S7-1500 的PN 接口，这种方式可以分2种情况来操作，具体如下：1.第一种情况：CPU 1500 和CPU 315 使用Step7 V14 编程，在一个项目中操作2.第二种情况：CPU 1500 使用Step7 V14，而CPU 315 使用Step7 V5.51.第一种情况（同一项目中操作）315-2PN/DP 作为controller，1500 作为IO device，使用Step7 V14 在一个项目中操作，详细步骤如下。
1.1 使用Step7 V14 创建S7-300 站使用STEP7 V14 创建一个新项目，并通过“添加新设备”组态S7-300 站PLC_1，选择CPU 315-2 PN/DP；设置IP 地址，并确认设备名称，本示例中设备名称是plc_1。
如图1 所示。
图1 在新项目中插入S7-300 站1.2 使用Step7 V14 创建S7-1500 站使用STEP7 V14 创建一个新项目，并通过“添加新设备”组态S7-1500 站PLC_2，选择CPU1500 ；设置IP 地址，并确认设备名称，本示例中设备名称是plc_2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙外保温现场检测作业指导书
外墙保温系统粘接强度现场检测
作业指导书
文件编号：
受控编号：
编制：
审核：
批准：
新疆宏滙建筑建材检测有限公司
修订页第A版第0次修订
外墙保温系统粘结强度检测作业指导书
1范围
本作业指导书适用于新建居住建筑与既有建筑节能改造的混凝土和砌体结构外墙外保温工程。
2具体要求
2.1业务委托
业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。
如需委托方提供配合，应及时告知委托方。
其内容可包括：钢丝刷、手持切割锯、人员、安全防护、环境设施等。
2.2业务流转
流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。
2.3准备工作
2.3.1检测人员
1、现场检测工作的检测人员必须为两人。
2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟。
3、检测人员携带好用于记录数据的笔、原始记录本、数码照相机。
4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。
2.3.2 所需仪器设备
多功能强度检测仪、胶粘剂、45×95×8㎜钢标准块、数码照相机。
2.3.2 仪器设备检查内容
1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。
2、打开电源开关，检查电池电量及显示屏是否正常显示数值。
3、多功能强度检测仪手柄转动是否正常。
4、胶粘剂、45×95×8㎜钢标准块是否齐全。
2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。
如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。
现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。
2.4 检测方法
2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。
2.4.2 检测人员还应在检测前告知委托方及见证人所检项目的检验批次、取样方法和数量，并与见证人根据施工现场实际情况协商确定具体检测点位置，查看被检对象状态与委托描述是否一致，检测部位是否便于安放检测设备，是否存在安全隐患。
2.4.3 取样准则
在每种类型的基层墙体表面上取5处有代表性的部位，将保温板扒开露出下面的粘结层，分别涂胶粘剂或界面砂浆，面积为
3~4dm2，厚度为5~8㎜。
2.4.4 粘贴钢标准块
1、断缝应从表面切割至混凝土墙体或砌体表面，深度应一致。
对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施或保温系统符合国家有关标准的要求，并有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。
2、试样切割长度和宽度宜与标准块相同。
2.4.5 标准块粘贴应符合下列要求
1、在粘贴标准块前，用钢丝刷清除粘结层表面的保温板颗粒。
当现场温度低于5℃时，标准块宜预热后再进行粘贴。
2、胶粘剂应按使用说明书规定的配比使用，应搅拌均匀、随用随配、涂布均匀，胶粘剂硬化前不得受水浸。
3、胶粘剂不应粘连相邻粘结层。
4、标准块粘贴后应及时用胶带固定。
2.4.6 在检测工作开始前，检测人员应再次检查仪器设备的工作状态是否正常并考虑照明、振动、安全防护等检测环境是否满足标准规定的要求。
若发现异常情况，检测人员应采取措施消除不利影响。
上述准备工作就绪后，可以开始检测工作。
检测人员必须严格按照国家标准要求的方法进行检测。
1、检测前在标准块上应安装带有万向接头的拉力杆。
2、使拉力杆通过多功能强度检测仪中心并与标准块垂直。
3、调整多功能强度检测仪活塞时，应使活塞升出2㎜左右，并将数字显示器调零，再拧紧拉力杆螺母。
4、检测外墙外保温粘接强度时，匀速顺时针摇转手柄升压，直至试样断开，并应记录粘结强度检测仪的数字显示器峰值，该值即是粘结力值。
5、检测后逆时针摇转手柄降压使活塞复位，取下拉力杆螺母及拉杆。
两名检测人员一人进行检测及数据报出，另一人进行校核并将数据按要求记录于检测原始记录中，必要时在记录中绘制取样点的草图加以说明，并使用数码相机拍摄检测结果，便于进行结果溯源。
2.5记录要求
2.5.1 检测人员应按原始记录格式所要求的内容逐项认真如实填写，其信息足以保证能在接近原条件下复现检测，数据应在检测工作过程中实时填写，不得追记、补记，记录的填写应客观、真实、规范、准确、清晰，易于识别。
2.5.2 原始记录中数据的计量单位必须采用法定计量单位，务求书写正确。
2.5.3 检测人员应使用钢笔或碳素笔填写原始记录，数据不得描改、涂改，如需修改时应在作废数据上画一条下斜线（＼），将正确的数据写在上方，并有更改人签字。
原始记录中不得有空白项，无需填写的项目划“＼”。
2.5.4 原始记录填写完毕应由检测人员和校核人员签字，并妥善保管，不得造成人为的污渍、破损，直至交回报告打印室。
2.6 结果计算
试样粘结强度应按下式计算：
3
i
i i 10
X S X R 式中R i ————第i 个试样粘结强度（MPa ），精确到0.1MPa ；
X i ————第i 个试样粘结力（kN ），精确到0.01kN ； S i ————第i 个试样断面面积（㎜2），精确到1㎜2。
2.7 结果判定
一组试样五个点粘结强度值都应满足不小于0.3MPa ，如有一个点不满足要求，则判定该组试验粘结强度不合格。
