常用钎焊熔剂的牌号及用途
东华源铝钎焊熔剂
产品介绍1）简介Assty这种焊剂化学名称：氟铝酸钾；化学分子式：KAIF4;性状：白色的结晶粉末，主要化学成份为KF-AIF3二元系低共晶点组成；无毒无味、无污染，长期存放不吸潮，不变质。
产品特点：钎剂可以完全熔化，且清亮透明，并可清除铝表面的氧化膜；扩散迅速，漫流均匀，渗透性强，润湿工艺性能良好；焊接表面光洁，不留残渣，不发黑，不用清洗；焊接后在产品表面形成均匀的薄膜，无腐蚀性，具有良好的防腐性。
用途：应用于铝-铝、铝-铝合金等钎焊中，广泛用于汽车铝质热交换器、中冷器、水箱、冷凝器、蒸发器和加热器散热部件等。
2）焊接工序图一所示的焊接工序同以往的焊接工序基本相同。
我们的产品（Assty）在焊接特性方面与传统的含氯钎焊剂基本相同。
它是一种氟铝酸钾钎剂，无腐蚀性、不吸潮。
焊接是在惰性气体（氮气）气氛中进行，这时产生的残余焊剂涂层不具有腐蚀性，所以在焊接完成后无需清洗。
部件Parts清洗Degrease, Rinse焊接条件(Brazing Condition )A.氮气气氛(N> gas atmosphere )露点(Dew point ) : -40 °C 焊剂喷淋Flux, Spray氧气(O Concentration):100ppm 温度C.(Temperature) :600 ± 10 °C图一、一般的钎焊过程3)Assty焊剂的优点我们焊剂是白色粉末状焊剂，有如下优点：(1)没有任何吸湿性，不与水分和铝发生化学反应(2)混合在水中成为浆状时，极少溶解于水(3)在560C以下温度时保持固体状态，而温度大约为570-580 C 时开始变成液体状态(4)在熔融阶段，焊剂被熔化并破坏氧化膜(5)在熔融阶段，我们焊剂的扩展性和渗透性大大优于含氯焊剂(6)焊接完成后，铝的表面上形成的焊接层不具有腐蚀性4)焊接条件焊接的一般条件如下：.. 2(1)焊剂量〜5g/m(2)焊接气氛:氮气气氛(1atm)(3)露点：-40 C(4)氧气浓度:100ppm以下(5)焊接温度:600 ± 10C焊接效果取决于焊接气氛和所用焊剂量，特别是气氛中露点的影响很大。
感应器钎焊用的焊料与焊剂有哪些？如何选用？
感应器钎焊用的焊料与焊剂有哪些？如何选用？感应器上用的本体、喷液器等金属件绝大部分为纯铜、黄铜，还有不锈钢与硬质合金。
焊料主要为铜焊料、黄铜焊料、银铜焊料与锡焊料，前三种焊料钎焊温度高于500℃，称为硬钎焊（或铜焊），后面一种称为软钎焊（或锡焊）。
感应器硬钎焊用焊材成分、熔点与应用见表1，感应器软钎焊用焊材成分、熔点与应用见表2。
表1 感应器硬钎焊用焊材成分、熔点与应用名称及牌号主要化学成分（质量分数，%）熔点/℃应用金属Ag Cu Zn Cd 其余银焊丝LAg8 7~9 55 36~38 860 Fe、Cu 银焊丝LAg12 11~13 52 35~37 830 Fe、Cu 银焊丝 LAg 15 14~16 49 23~29 8~12 770 Fe、Cu 银焊丝 LAg 20 19~21 32 23~25 13~17 750 Fe、Cu 银焊丝 LAg 25 24~26 43 19~25 780 Fe、Cu 银焊丝 Lag44 43~45 32 23~25 730 Fe、Cu 铜焊丝SCu 98 Ag+Mn+Ni=2 1070 Cu黄铜焊丝41~43 56~59 845 Ni、Cu表2 感应器软钎焊用焊材成分、熔点与应用名称及牌号主要化学成分（质量分数，%）熔点∕℃应用金属Sn Sb Fe Cu+As+Ni Pb锡焊丝LPb98.5 98.5 320 Cu及其合金锡焊丝LSn40 40 2.7 0.08 0.16 其余223 Cu及其合金锡焊丝 LSn50 50 3.3 0.09 0.18 其余200 Cu及其合金锡焊丝 LSn60 60 3.2 0.10 0.20 其余185一般根据钎焊部位选用焊料。
导电部分的接头最好用银焊，因为银焊料的电导率（IACS）较高，如w（Ag）=72%，w（Cu）=28%的焊料，电导率达到87%。
另一因素考虑的是焊料的液相点，如w （Ag）=45%，w（Cu）=15%，w（Zn）=16%，w（Cd ）=14%的焊料则具有较低的液相点620℃。
铝用硬钎剂成分
氟化物
钎剂
KF 39,AlF356
ZnF20.3
KCl14.7
540
－
是我国近年来新研制的钎焊铝用钎剂，活性期为30s，耐腐蚀性好。可为粉状，也可调成糊状，配合钎料400适用于手工、炉中钎焊
129A
－
LiCl-NaCl-KCl-
ZnCl2-CdCLeabharlann 2-LiF550－
可用于LY12、LF2铝合金火焰钎焊
铝用硬钎剂成分、特点及用途
牌号
名称
化学成分/%
熔点
/℃
钎焊
温度℃
特 点 及 用 途
QJ201
铝钎焊
钎剂
LiCl24～35
KCl47～51
ZnCl26～10
NaF9～11
420
450～620
极易吸潮，能有效地去除Al2O3膜，促进钎料在铝合金上漫流。活性极强，适用于在450～620℃温度范围火焰钎焊铝及铝合金，也可用于某些炉中钎焊，是一种应用较广的铝钎剂，工件须预热至550℃左右
171B
－
LiCl-NaCl-KCl-
TiCl-LiF
490
－
No.17
(YT17)
－
LiCl41,KCl 51
KF·AlF38
－
500～560
适用于浸沾钎焊
－
－
LiCl34,KCl 44
NaCl12,
KF·AlF310
－
550～620
QF
氟化物共晶钎剂
KF 42,AlF358
(共晶)
562
＞570
具有“无腐蚀”的特点，纯共晶（KF-AlF3）钎剂可用于普通炉中钎焊，火焰钎焊纯铝或LF21防锈铝
常用硬钎剂的成分、特点及用途
FB103
氟硼酸钾>95，碳酸钾<5
550~750
用语银铜锌镉钎料
FB104
硼砂50，硼酸35，氟化钾15
650~850
银基钎料炉中钎焊
常用硬钎剂的成分、特点及用途
牌号
化学成分/%
熔点/oC
钎焊温度/oC
特点及用途
YJ-1
硼砂100
741
850~1150
现有硬钎剂主要是以硼砂、硼酸以及他们的混合物做基体，为了得到合适的熔点，增强去除氧化物的能力，而由添加的各种碱金属或碱土金属的氟化物、氟硼酸盐等组成，硼砂或硼砂与硼酸的混和物主要用于铜基钎料钎焊铜及铜合金、碳素钢等
YJ-2
硼砂25，硼酸75
766
YJ-6
硼砂15，硼酸80，CuF25
—
YJ-7
硼砂50，硼酸35，KF15
—
650~850
QJ101
H3BO330~31
KBF468~71
500
550~850
银基钎料钎焊铜及铜合金、合金钢、不锈钢和高温合金等的钎剂，能有效的清除各种氧化物，促进钎料漫流，但易吸潮。钎焊后用质量分数为15%的柠檬酸水溶液刷洗钎焊的接头处，以防止残余焊剂的腐蚀
QJ102
KF（脱水）40~44
B2O3（硼干）33~37
KBF421~25
550
600~850
QJ103
KBF4>95
K2CO3<5
530
550~750
QJ104
Na2B4O749~51
H3BO334~36
KF 14~16
650
650~850
银基钎料炉中钎焊铜及铜合金、钢和不锈钢等，能有效的清除各种金属的氧化物，促进钎料漫流，易吸潮
磷铜钎焊剂
一、银铜磷环保焊料（银铜磷钎料）牌号及性能简介牌号性能简介(1) HAG-2B 含银2% 等同美标AWS BCuP-6、国标BCu91PAg及L209，具有良好的流动性和填充能力，广泛用于空调、冰箱、机电等行业，铜及铜合金的钎焊。
熔点645-790摄氏度。
(2)HAG-5B 含银5% 等同于美标AWS BCuP-3国标BCu88PAg及L205，有一定塑性，适用不能保持紧密配合的铜及其合金接头的焊接。
熔点645-815摄氏度。
(3)HAG-15B 含银15% 等同于美标AWS BCuP-5国标BCu80AgP及L204，具有接头塑性好，导电性提高，特别适用间隙不均场合。
可钎焊承受振动载荷的铜及其合金接头的钎焊。
熔点645-800摄氏度。
二、银铜锌环保焊料（银钎料）牌号及性能简介牌号性能简介(1) HAG-18BSn 含银18% 是银、铜、锌、锡合金，熔化范围稍高，润湿性和填充性良好，价格经济。
可焊接铜、铜合金、钢等材料。
熔点770-810摄氏度。
(2) HAG-25B 含银25% 等同于国标BAg25CuZn及L302，是银、铜、锌、合金，具有较好的润湿性和填充性，但熔点稍高，可焊铜、钢等材料。
熔点700-800摄氏度。
(3)HAG-25BSn 含银25% 等同于美标AWS BAg-37，是银、铜、锌、锡合金，熔点低于HAg-25B,提高了润湿性和填充性。
可焊铜、钢等材料。
熔点680-780摄氏度。
(4)HAG-30B 含银30% 等同于美标AWS BAg-20，国标BAg30CuZn ,是银、铜、锌合金，熔点稍高，接头有较好韧性，可钎焊铜、铜合金、钢等材料。
熔点677-766摄氏度。
(5)HAG-35B 含银35% 等同于美标AWS BAg-35，是银、铜、锌合金，中等熔化温度，接头有较好韧性，可钎焊铜、铜合金、钢等材料。
熔点621-732摄氏度。
(6) HAG-35Sn 含银35% 等同于国标BAg34CuZnSn，是银、铜、锌、锡合金，中等熔化温度，有较好的流动性，更适用于铁素体和非铁素体钢的焊接。

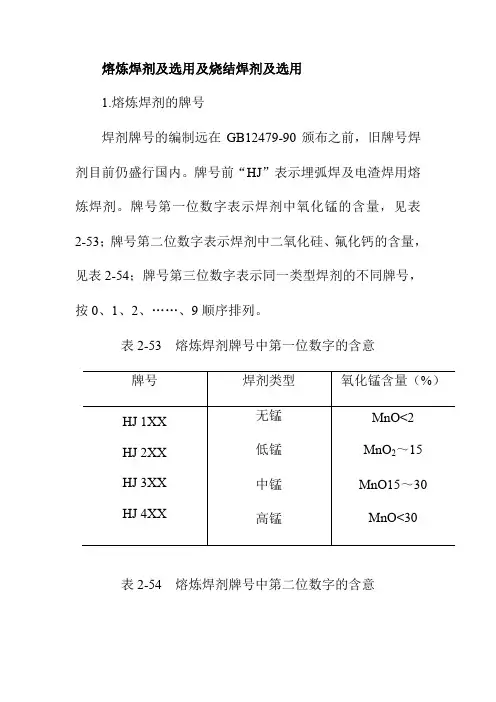

熔炼焊剂及选用及烧结焊剂及选用
熔炼焊剂及选用及烧结焊剂及选用1.熔炼焊剂的牌号焊剂牌号的编制远在GB12479-90颁布之前，旧牌号焊剂目前仍盛行国内。
牌号前“HJ”表示埋弧焊及电渣焊用熔炼焊剂。
牌号第一位数字表示焊剂中氧化锰的含量，见表2-53；牌号第二位数字表示焊剂中二氧化硅、氟化钙的含量，见表2-54；牌号第三位数字表示同一类型焊剂的不同牌号，按0、1、2、……、9顺序排列。
表2-53 熔炼焊剂牌号中第一位数字的含意牌号焊剂类型氧化锰含量（%）HJ 1XX HJ 2XX HJ 3XX HJ 4XX 无锰低锰中锰高锰MnO<2MnO2～15MnO15～30MnO<30表2-54 熔炼焊剂牌号中第二位数字的含意牌号焊剂类型二氧化硅及氟化钙含量（%）HJ X1X HJ X2X HJ X3X HJ X4X HJ X5X HJ X6X HJ X7X HJ X8X HJ X9X 低硅低氟中硅低氟高硅低氟低硅中氟中硅中氟高硅中氟低硅高氟中硅高氟其它SiO2<10 CaF2<10SiO2<10～30 CaF2<10SiO2>30 CaF2<10SiO2<10 CaF210～30SiO2<10～30 CaF210～30SiO2>30 CaF210～30SiO2<10 CaF2>30SiO2<10～30 CaF2>30焊剂牌号举例：HJ 4 3 1 X焊剂粒度为60-14目焊剂牌号编号为1焊剂为高硅低氟型焊剂为高锰型埋弧焊及电渣焊熔炼焊剂2.熔炼焊剂的选用目前我国生产的焊剂大部分是熔炼焊剂，有30余个品种，其中HJ431的产量占熔炼焊剂总产量的80%左右。
国产常用熔炼焊剂的简明特性、成分及用途列于表2-55、表2-56。
低碳钢焊接结构常采用H08A或H08MnA焊丝，一般选用高锰高硅焊剂（如HJ431），通过焊剂可向焊缝金属中过渡一定的Si、Mn合金元素，使焊缝金属具有良好的综合力学性能。
焊剂的分类型号与牌号
焊剂的分类型号与牌号埋弧焊的焊接材料由焊丝（或带极）与焊剂的组合构成。
焊剂是具有一定粒度的颗粒状物质,是埋弧焊和电渣焊时不可缺少的焊接材料。
目前我国焊丝和焊剂的产量占焊材总量的15%左右。
在焊接过程中,焊剂的作用相当于焊条药皮。
焊剂对焊接熔池起着特殊保护、冶金处理和改善工艺性能的作用。
焊剂的焊接工艺性能和化学冶金性能是决定焊缝金属性能的主要因素之一,采用同样的焊丝和同样的焊接参数,而配用的焊剂不同,所得焊缝的性能将有很大的差别,特别是冲击韧度差别更大。
一种焊丝与多种焊剂的合理组合,无论是在低碳钢还是在低合金钢上都可以使用,而且能兼顾各自的特点。
2.4.1 焊剂的分类目前国产焊剂已有50余种。
焊剂的分类方法有许多种,可分别按用途、制造方法、化学成分、焊接冶金性能等对焊剂进行分类,但每一种分类方法都只是从某一方面反映了焊剂的特性。
了解焊剂的分类是为了更好地掌握焊剂的特点,以便进行选择和使用。
1.按用途分类焊剂按使用用途可分为埋弧焊焊剂、堆焊焊剂、电渣焊焊剂;也可按所焊材料分为低碳钢用焊剂、低合金钢用焊剂、不锈钢用焊剂、镍及镍合金用焊剂、钛及钛合金用焊剂等。
2.按制造方法分类按制造方法的不同,可以把焊剂分成熔炼焊剂和烧结焊剂两大类：（1）熔炼焊剂把各种原料按配方在炉中熔炼后进行粒化得到的焊剂称为熔炼焊剂。
由于熔炼焊剂制造中要熔化原料,所以焊剂中不能加碳酸盐、脱氧剂和合金剂,而且制造高碱度焊剂也很困难。
熔炼焊剂根据颗粒结构的不同,又可分为玻璃状焊剂、结晶状焊剂和浮石状焊剂等。
玻璃状焊剂和结晶状焊剂的结构较致密,浮石状焊剂的结构比较疏松。
（2）烧结焊剂把各种粉料按配方混合后加入粘结剂,制成一定尺寸的小颗粒,经烘熔或烧结后得到的焊剂,称为烧结焊剂。
制造烧结焊剂所采用的原材料与制造焊条所采用的原材料基本相同,对成分和颗粒大小有严格要求。
按照给定配比配料,混合均匀后加入粘结剂(水玻璃)进行湿混合,然后送入造粒机造粒。
助焊剂型号及应用
助焊剂型号及应用情况1. 应用背景助焊剂是一种用于提高焊接质量的辅助材料，主要应用于电子元器件的制造和维修中。
助焊剂的主要作用是清洁焊接表面、防止氧化、提高润湿性和增强焊接强度。
根据不同的应用场景和特点，市场上存在着多种型号的助焊剂。
2. 常见助焊剂型号及应用情况2.1 RMA-218RMA-218是一种常见的助焊剂型号，它通常应用于表面贴装技术（SMT）和无铅焊接工艺中。
2.1.1 应用过程使用RMA-218进行无铅焊接时，首先需要将助焊剂涂布在焊接表面或者组件引脚上。
然后通过热风枪或者回流炉对其进行预热，使其达到适当温度。
最后进行焊接操作，将组件引脚与PCB（Printed Circuit Board）连接。
2.1.2 应用效果RMA-218具有良好的润湿性能和卓越的清洁性能，可以有效清除焊接表面的氧化物和污染物，提高焊接质量和可靠性。
它还能够有效防止焊接过程中的氧化反应，减少焊接缺陷的产生。
2.2 RA型助焊剂RA型助焊剂是一种酒精基助焊剂，常用于手工焊接和波峰焊接工艺中。
2.2.1 应用过程在手工焊接过程中，首先将RA型助焊剂涂布在需要焊接的引脚或者焊盘上。
然后使用烙铁对其进行加热，使其达到熔点并与引脚或者焊盘连接。
在波峰焊接工艺中，RA型助焊剂通常被涂布在PCB表面，通过波峰炉对其进行加热和连接。
2.2.2 应用效果RA型助焊剂具有优异的润湿性能和清洁性能，在手工焊接过程中可以提高锡与被连接材料之间的润湿性，使得焊点更加均匀且可靠。
在波峰焊接工艺中，RA型助焊剂可以有效清除PCB表面的氧化物和污染物，提高焊接质量。
2.3 Water-Soluble助焊剂Water-Soluble助焊剂是一种水溶性助焊剂，主要应用于精密电子元器件的制造和维修。
2.3.1 应用过程使用Water-Soluble助焊剂时，首先将其溶解于适量的水中，形成水溶液。
然后将水溶液涂布在需要焊接的表面或者引脚上。
通过热风枪或者回流炉对其进行加热，使其达到熔点并与引脚或者表面连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氟硼酸钾＞95
550～750
银铜锌镉钎料钎焊
粉301
200
硼砂30，硼酸70，硼酐66±2，脱水硼砂19±2，氟化钙15±1
850～1150
同YJ1和YJ2
201
硼酐77±2，脱水硼砂12±1，氟化钙10±0.5
850～1150
铜基钎料或镍基钎料钎焊不锈钢和高温合金
剂105
氯化镉29～31,氯化锂24～26,氯化钾24～26,氯化锌13～16,氯化铵4.5～5.5
用银基钎料钎焊钢、铜合金、不锈钢和高温合金
YJ8
硼砂50，硼酸10，氟化钾40
＞800
用铜基钎料钎焊硬质合金
YJ11
硼砂95，过锰酸钾5
＞800
铜锌钎料钎焊铸铁
QJ-101
QJ-102
硼酐30，氟硼酸钾70
氟化钾42，硼酐35，氟硼酸钾23
550～850
650～850
银基钎料钎焊铜合金、钢、不锈钢和高温合金
常用钎焊熔剂的牌号及用途
牌 号
成 分 / %
钎焊温度
/℃
用 途
YJ1
Hale Waihona Puke YJ2硼砂100硼砂25，硼酸75
800～1150
850～1150
铜基钎料钎焊碳钢、铜、铸铁、硬质合金等
YJ6
硼砂15，硼酸80，氟化钙5
850～1150
铜基钎料钎焊不锈钢和高温合金
YJ7
硼砂50，硼酸35，氟化钾15
650～850
450～600
钎焊铜和铜合金
铸铁钎剂
硼酸40～45,碳酸锂11～18,碳酸钠24～27,氟化钠+氯化钠10～20
(NaF：NaCl=27：73)
650～750
活性温度低，适于银基钎料和低熔点铜基钎料钎焊和修补铸铁
