蒸压轻质砂加气混凝土砌块(AAC)施工技术
蒸压轻质砂加气混凝土(AAC)砌块自保温系统施工技术
ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ Ｓｃ ｏ ｐｅ
２ ０ １ ５ 年 第３ 温系统施 工技术
李福山， 张 健， 杜治军
（ 济 南 一 建 集 团总 公 司 ， 山东 济 南 ２ ５ ０ １ ０ ０） 【 摘 要 】 蒸 压 轻 质 砂加 气 混 凝 土 （ ＡＡ Ｃ） 砌 块 自保 温 系统 施 工技 术 作 为 建筑 外墙 节 能 技 术 之一 ， 在 建 筑 节 能 和 建 筑 空 间
制 造 的优 质建筑 材 料产品 。 其优点 主要有 ： 可像砖及粉 煤
灰砌块一样坚固耐用， 但密度小于水， 质量很轻， 便于搬运 施工； 像木材一样可刨可锯 ， 便于施工； 材料本身防火、 防
【 中图分类号】 Ｔ Ｕ ７ ４
【 文献标志码】 Ａ
【 文章编号】 １ ６ ７ １ －３ ７ ０ ２（ ２ ０ １ ５ ） Ｏ ９ —０ ０ ９ ０ —０ ４
Ｔ ｈ ｅ Ｃｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｎ Ｂｌ ｏ ｃ ｋ Ｓ ｅ ｌ ｆ － Ｔ ｈ ｅ ｒ ｍａ ｌ Ｉ ｎ ｓ ｕ ｌ ａ ｔ ｉ ｏ ｎ Ｓ ｙ ｓ ｔ ｅ ｍ
利用方面起着很大 的作用， 推动着建筑材 料和 施工技术的革新。通过 分析材 料和 自保温 系统 的特 性， 编制合理 先进 的施工工 艺和质 量控 制措施 ， 来 保证 自保 温系统 的施工质量 ， 该技术先进 ， 施工简便， 节约资源， 保温性能好， 达 到建筑节能的标准和绿
色 施 工 的要 求 。 【 关键 词 】 自保 温 系统 ； 工艺； 构 造
高， 建筑 业新技术也得到了 长 足的发展， 蒸压 轻质砂加 气混凝土 （ ＡＡ Ｃ） 砌块 自保温体系施 工技术作为建筑外 墙节能技术之一， 在建筑节能和建筑空间利用方面起着
蒸压轻质砂加气混凝土(AAC)条板非承重隔墙施工技术
蒸压轻质砂加气混凝土（AAC）条板非承重隔墙施工技术摘要：蒸压轻质砂加气混凝土（AAC）条板以其良好的保温、隔热和防火性能，以及安装简便、质薄，生产材料为可再生资源等特点，正逐渐被全国各地政府作为鼓励新型墙体材料推广和使用，本文介绍了该种墙体材料特点、使用范围、主要施工工艺、施工质量控制措施以及细部节点处理等，为蒸压轻质砂加气混凝土条板的施工提供参考经验。
关键词：蒸压轻质砂加气混凝土条板；非承重隔墙；施工技术1 前言蒸压轻质砂加气混凝土板简称“AAC板”，是以石英砂为基础，水泥和石灰为胶合剂、石膏为硬化剂，铝粉为发泡剂，配以HPB300钢筋网片，在180℃高温和10个标准大气压的环境下养护8-12小时而成的细密多孔状轻质加气混凝土板。
AAC条板是我国推广应用的新型高效节能建筑材料，具有轻质高温、保温隔声性好、施工方便、耐火持久、抗冻后质量和强度损失小、抗水渗透性高，提高工程质量等优点。
在高层框架结构中，采用蒸压轻质砂加气混凝土条板（AAC板）代替传统加气混凝土块、混凝土空心砌块、烧结多孔砖等，可实现保护环境，节约能源、改革墙体、提高室内环境舒适度等目的。
2 工程概况本工程结构形式为框架剪力墙结构，该工程室内卫生间隔墙采用120mm厚AAC条板，其他功能性房间及外墙采用200mm厚AAC条板，条板宽度600mm，板材安装最大高度5.5m，板材安装总量约为9000㎡。
3 AAC条板特点3.1 自重轻，容重为550~700kg/m³，厚度薄仅为75mm。
可以有效增加使用面积，减轻建筑物自重；3.2 优良的保温隔热、耐火、防火性能；3.3 AAC板内配有纵横向的钢筋网片，具有较高的强度，良好的抗弯、抗剪性能；同时，板缝间填塞专用粘结剂，粘结力强，且不产生裂缝；3.4 AAC板制作尺寸精确，产品可切割、易加工，安装简便快捷，施工效率高，相对砌体可节约20~30%的用工；4 工艺流程施工准备→排版设计→清理现场→弹线放样→板材就位→安装专用连接件→检查校正→板缝处理→修补损坏板面→清理→检查验收5 施工要点5.1 AAC条板验收1、AAC条板的成品规格及检验方法应符合《蒸压加气混凝土板》GB15762-2008中相关要求；2、每批AAC板应有产品质量证明书、在每块板的侧面应有商标（或厂名）、产品标记、板的使用方向、生产日期等标志；3、AAC板进入施工现场后，应选择场地并根据现场施工顺序，将AAC板按进场先后顺序分批、分规格堆放整齐，挂标识排，注明AAC板的规格、数量和使用部位，板材现场堆放场地应坚实、平整、干燥，堆放时板不得直接接触地面，两端支撑100mm，码放平稳，高度≤2m；4、露天存放时要有防雨措施。
蒸压轻质砂加气混凝土砌块砌筑施工方案
1.1.1.1蒸压轻质砂加气混凝土砌块砌筑施工方案本工程地上外墙为蒸压轻质砂加气混凝土砌块（AAC）砌块；地下外墙为钢筋混凝土墙；内墙采用混凝土小型空心砌块为内墙砌体材料。
1.1.1.1.1工艺要点1.1.1.1.1.1施工准备1、砌筑前，墙基层应经验收合格，楼地面灰尘杂物及高出部分应清除干净。
2、在结构墙、柱上弹好+1000mm标高水平线，在梁、板上弹出砌体轴线、砌块的墙边线、门窗洞口的位置尺寸，并标明门、窗洞口起始点相对高度。
3、砌体材料进场必须按类、规格、品种、整齐堆放、布局合理、安全、整洁。
蒸汽混凝土砌块运至现场应尽量减少转运次数，将砌块按需用量直接转运至各施工电梯、砌墙处附近，装卸过程中，严禁抛掷和倾倒。
进场后，堆置高度不超过2m，堆放在室外时，要做好遮盖防雨淋措施。
4、预留的铁件、管道应提前安装完毕。
5、施工前应对进入现场的砌块的型号、数量和质量以及施工时所用的器具进行验收。
砌筑前一天对砌块浇水，砌块的含水率不宜大于15％，灰砂砖要求渗入深度8～10mm。
砌快搬运过程中应轻拿轻放，避免损坏，且不宜二次搬运。
6、抹灰前与隐蔽工程相关单位办理正式交接手续，防止返工。
7、将混凝土过梁、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，并刷胶粘性素水泥浆。
然后，用1：3的水泥砂浆分层抹平。
外露钢筋头、铁丝丝头及木头等要剔除，窗台砖补齐，墙与楼板、梁底等交接处应用灰砂砖斜砌补齐。
8、管道穿墙安装套管，套管与墙间用1：3水泥砂浆或细石混凝土填实。
9、对抹灰基层表面的油渍、灰尘、污垢等应清除干净，对抹灰墙面应提前湿水。
10、抹灰前应准备好操作用脚手架或高马凳，脚手架或高马凳应离开墙面200～250mm，以便于操作。
11、砌墙完毕后，砌块应停留7天以上再抹灰。
12、顶层室内抹灰时，需屋面防水施工完毕并验收合格；卫生间内抹灰时，需其防水施工完毕并验收合格。
13、抹灰前应检查门窗的位置是否正确，与墙体连接是否牢固。
蒸压轻质砂加气混凝土板材 (外墙AAC)上下角钢加固构造施工工法(2)
蒸压轻质砂加气混凝土板材(外墙AAC)上下角钢加固构造施工工法蒸压轻质砂加气混凝土板材(外墙AAC)上下角钢加固构造施工工法一、前言随着建筑工程的发展，外墙材料的选择也越来越重要。
蒸压轻质砂加气混凝土板材（外墙AAC）由于其高强度、轻质、隔热、隔声等优点，成为了建筑领域中的重要材料。
为了进一步增强其抗震性能和稳定性，需要在上下角设置钢筋加固构造。
本文将介绍一种适用于蒸压轻质砂加气混凝土板材的上下角钢加固构造施工工法。
二、工法特点该工法采用钢筋作为加固材料，通过在蒸压轻质砂加气混凝土板材的上下角设置钢筋加固构造。
具有施工简单、工艺清晰、施工周期较短、成本相对较低等特点。
三、适应范围适用于外墙为蒸压轻质砂加气混凝土板材的建筑工程，能够提高外墙的抗震性能和稳定性。
四、工艺原理该工法的核心原理是通过在蒸压轻质砂加气混凝土板材的上下角设置钢筋加固构造，实现对外墙的加固和稳定。
具体技术措施包括以下几个方面：1. 设计合理的钢筋加固构造。
根据工程设计要求，合理选择钢筋的种类、规格和布置形式，保证加固构造的承载力和稳定性。
2. 钢筋加固构造与蒸压轻质砂加气混凝土板材的连接。
采取焊接或螺栓连接等方式，确保钢筋与蒸压轻质砂加气混凝土板材之间的牢固连接，提高整体结构的稳定性。
3. 加固构造的施工工艺。
采用适当的施工工艺和施工顺序，确保加固构造的施工质量和效果。
五、施工工艺 1. 准备工作：对施工现场进行清理和整理，搬运和组织好所需的施工材料和机具设备。
2. 安装钢筋：根据设计要求，在蒸压轻质砂加气混凝土板材的上下角位置，安装钢筋加固构造，并进行牢固的连接和固定。
3. 浇筑混凝土：在钢筋安装完成后，通过浇筑混凝土将钢筋与蒸压轻质砂加气混凝土板材连接，形成整体稳定的加固构造。
4. 养护：对施工完成的加固构造进行养护，以保证其强度和稳定性。
六、劳动组织根据工程规模和施工进度，合理组织劳动力，确保施工工期的安排和进度的控制。
蒸压轻质砂加气混凝土(AAC)墙板施工质量控制施工工法(2)(升级版)

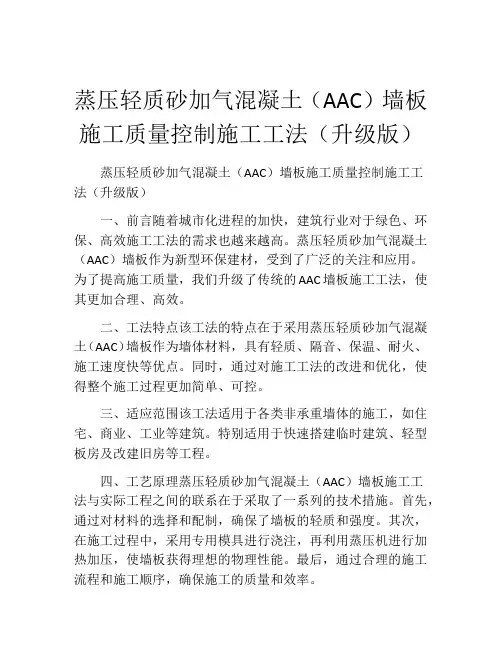

蒸压轻质砂加气混凝土（AAC）墙板施工质量控制施工工法（升级版）蒸压轻质砂加气混凝土（AAC）墙板施工质量控制施工工法（升级版）一、前言随着城市化进程的加快，建筑行业对于绿色、环保、高效施工工法的需求也越来越高。
蒸压轻质砂加气混凝土（AAC）墙板作为新型环保建材，受到了广泛的关注和应用。
为了提高施工质量，我们升级了传统的AAC墙板施工工法，使其更加合理、高效。
二、工法特点该工法的特点在于采用蒸压轻质砂加气混凝土（AAC）墙板作为墙体材料，具有轻质、隔音、保温、耐火、施工速度快等优点。
同时，通过对施工工法的改进和优化，使得整个施工过程更加简单、可控。
三、适应范围该工法适用于各类非承重墙体的施工，如住宅、商业、工业等建筑。
特别适用于快速搭建临时建筑、轻型板房及改建旧房等工程。
四、工艺原理蒸压轻质砂加气混凝土（AAC）墙板施工工法与实际工程之间的联系在于采取了一系列的技术措施。
首先，通过对材料的选择和配制，确保了墙板的轻质和强度。
其次，在施工过程中，采用专用模具进行浇注，再利用蒸压机进行加热加压，使墙板获得理想的物理性能。
最后，通过合理的施工流程和施工顺序，确保施工的质量和效率。
五、施工工艺1. 基础准备：清理基础地面，做好防水处理和排水设施。
2. 墙体布置：根据设计要求，布置墙体尺寸和位置，并进行标注和定位。
3. 墙板制作：按照设计要求制作蒸压轻质砂加气混凝土（AAC）墙板，并在表面刻花或加工开孔等装饰工艺。
4. 模具安装：选择合适的模具，并保证其固定和密封，以确保墙板成型时的形状和尺寸。
5. 施工浇筑：将预制的墙板放入模具中，配合墙体的布置进行浇筑。
6. 龙骨安装：根据设计要求，在墙板两侧安装龙骨，并进行加固处理。
7. 砌筑拼接：将预制的墙板经过涂料或粘结剂粘接到墙体上，确保墙板的整齐和连接牢固。
8. 养护保养：对已完成的墙板进行养护和保养，以提高墙体的强度和稳定性。
六、劳动组织根据工程规模，合理组织劳动力，在保证施工质量的同时，尽量减少人力资源浪费。
蒸压轻质砂加气混凝土AAC板材施工方案
蒸压轻质砂加气混凝土AAC板材施工方案蒸压轻质砂加气混凝土（AAC）板材是一种优质的建筑材料，用于墙体、屋面和地板等建筑结构的施工。
AAC板材具有轻质、高强度、保温隔热、防火阻燃等优点，因此被广泛应用于建筑行业。
AAC板材的施工方案主要包括材料准备、基础处理、板材安装和后续处理等步骤。
下面详细介绍每个步骤的具体操作。
1. 材料准备首先要准备好所需的材料，包括AAC板材、砂浆、墙体涂料等。
确保材料的质量符合标准要求，并做好材料的保护工作，以防止受潮和污染。
2. 基础处理在进行板材安装前，需要对基础进行处理。
首先清除基础上的灰尘和杂物，确保基础表面光滑、干燥和洁净。
然后用水泥砂浆进行找平处理，保证基础水平度和垂直度的要求。
3. 板材安装在进行板材安装前，需要进行设计和标线工作。
根据设计要求确定板材的尺寸和位置，并在基础上用线轴进行标线。
然后使用砂浆将AAC板材固定在基础上。
首先在板材的四周边缘涂抹砂浆，并用铺设黑毡或防潮膜，以防止砂浆渗透到板材表面。
然后将板材放置在标线上，并用橡皮锤轻轻敲打，使板材与基础贴紧。
对于垂直墙体的板材安装，需要使用水平尺进行调整，保证板材垂直度。
对于水平屋面和地板的板材安装，需要使用水平仪进行调整，保证板材水平度。
4. 后续处理在板材安装完成后，需要进行后续处理工作。
首先是砂浆填缝，将板材之间的缝隙用砂浆填满，并用清洁刷进行刷平，使板材之间的接缝平整。
然后是板材表面的涂料处理。
根据设计要求选择合适的墙体涂料，涂刷在板材表面，提高板材的美观性和耐久性。
最后是清理工作。
清理掉施工过程中产生的垃圾和杂物，保持现场整洁。
以上就是蒸压轻质砂加气混凝土AAC板材的施工方案，通过严谨的操作和质量控制，确保施工质量和工程进度。
在施工过程中，还需要密切配合设计师和其他施工人员，确保施工安全和质量。
AAC砌块工程施工技术方案
AAC砌块施工技术方案一说明：砌块作为非承重填充墙体材料.二北京金隅加气砌块（AAC）及性能指标1. 06CG01 蒸压轻质砂加气混凝土(AAC)和板材结构构造2. 06CJ05 蒸压轻质砂加气混凝土(AAC)和板材建筑构造3. GB11968—2006蒸压加气混凝土砌块4. JGJ/T17-2008 蒸压加气混凝土建筑应用技术规程5. DB-29-128—2008蒸压砂加气混凝土砌块应用技术规程6. 相关国家地方标准、图集、规范等四施工准备根据工地实际情况，做好施工用电、用水及砌块堆放等准备工作。
施工工具、配套材料等应根据施工需要安排进场。
雨期施工应有遮雨设施。
五砌块现场堆放根据现场施工条件，砌块按实际需要分批进场。
砌块宜堆放在室内，堆放场地应坚实、平整、干燥。
堆放时，应按规格、等级分类堆放，底部应提高，不得直接入地，不能积水，以防受潮.室外堆放的砌块除应遵守室内堆放的条件外，底部应流水畅通，保证不积水，有排水措施，上部还应有可靠履盖以防雨淋后受潮。
六北京金隅加气砌块砌筑施工工艺1. 砌筑工序2. 北京金隅砌块采用专用粘结剂砌筑，砌筑灰缝厚度为3-5mm。
具体节点参照蒸压轻质砂加气混凝土砌块建筑构造图集。
3. 砌块搬运到楼层后进行交定摆放，便于水份散发，可以减少上墙砌块的含水率。
施工时砌块不得浇水湿4. 砌筑前应清扫楼层基层面，凿除基层上的部分高低不平的部位,按设计墙体平面图纸要求放样，弹出墙体的边线及门洞位置控制线.5. 砌块砌筑前根据墙体长度先进行砌块的排列,部分砌块长度需要进行切割，切割时用直尺在砌块上先划切割线,然后用粗齿锯依据切割线进行切割，也可以使用台式切割机进行切割。
6. 砌筑时，先浇水湿润基层平面再铺设1：3水泥砂浆（水泥与黄砂搅拌均匀时可加适量的水，但砂浆坍落度不可太大，防止砌筑时底皮砌块垫层坍落造成此层砌块上平面不平)，基层水泥砂浆垫层一般厚为10-45 mm，通过它的厚度来控制砌块墙的水平和垂直度。
蒸压轻质砂加气混凝土 (AAC) 墙板施工工法(2)
蒸压轻质砂加气混凝土(AAC) 墙板施工工法蒸压轻质砂加气混凝土(AAC)墙板施工工法一、前言蒸压轻质砂加气混凝土（AAC）墙板是一种新型的建筑材料，具有轻质、隔热、保温、防火等特点，广泛应用于建筑工程。
本文将详细介绍AAC墙板施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 轻质：AAC墙板由沙、水泥和气泡剂等原材料组成，具有较低的密度，重量轻，方便施工和搬运。
2. 高强度：由于墙板内部具有大量的气孔结构，增加了抗压强度，使其具有较高的承重能力。
3. 隔热保温：AAC墙板内部的气孔结构能够有效隔热和保温，提高建筑的能效性能。
4. 防火：AAC墙板具有良好的防火性能，能够有效延缓火势蔓延。
三、适应范围AAC墙板适用于各种建筑工程，包括住宅楼、商业建筑、厂房等。
特别是对于需要轻质、隔热、保温、防火的建筑工程，使用AAC墙板可以达到较好的效果。
四、工艺原理蒸压轻质砂加气混凝土（AAC）墙板施工工法的基本原理是通过混凝土的浇筑、养护、蒸压等步骤，使其成为具有一定强度和稳定性的墙板材料。
具体的工艺包括以下几个环节：1. 原材料准备：准备沙、水泥和气泡剂等原材料，并根据一定比例混合搅拌均匀。
2. 墙板模具制作：根据建筑设计要求制作墙板模具，确保墙板形状规整。
3. 浇筑混凝土：将准备好的混凝土倒入模具中，进行浇筑，振捣排气，保证混凝土质量。
4. 养护：墙板浇筑完成后，需要进行养护，保证混凝土的强度和稳定性。
5. 蒸压：经过一定时间的养护后，将浇筑完成的墙板放入蒸压设备中，进行蒸压处理，加强墙板的密实度。
五、施工工艺AAC墙板施工的详细工艺包括以下几个阶段：1. 墙板模具安装：将墙板模具安装在需要施工的位置上，确保模具的水平和垂直度。
2. 模具预处理：在模具表面涂抹脱模剂，以方便墙板的脱模。
3. 混凝土浇筑：将准备好的混凝土倒入模具中，振捣排气，保证混凝土质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸压轻质砂加气混凝土砌块(AAC)施工技术
摘要:蒸压轻质砂加气混凝土砌块(AAC) 是目前国内大力推广应用的一种新型墙体材料,它较普通墙体材料具有耐久性好、容重轻、防火、隔声、节能保温、抗渗、抗裂、抗震性能好,以及方便砌筑和减少面层抹灰等施工特点。
笔者针对蒸压轻质砂加气混凝土砌块(AAC)以上特点提出“干法施工、弹性连接,预留张缝、最后嵌平”的施工工艺,有效地抑制了轻质填充墙与混凝土结构构件交接接缝处裂缝质量通病的产生,并成功的应用到包头时代广场工程中,取得了良好的技术经济效果。
关键词:加气混凝土砌块、干法施工、填充墙、砌筑
1 工程概况
包头时代广场G区工程地下三层，地上二十一层，总高97.3m。
地下三层和地下二层为地下车库，地下一层至五层为红星美凯龙家居广场，从六层至二十一层为塔楼，为钢筋混凝土现浇框架—剪力墙结构,墙体材料采用蒸压轻质砂加气混凝土砌块, 墙体厚度为200 mm ,砌块主规格为600 mm ×200 mm ,其密度等级B04 ,强度等级A2.5 ,平均干密度≤425 kg/ m3 ,砌体总量约计19500m³。
砌筑砂浆为专用产品TEER201粘接剂。
蒸压轻质砂加气混凝土(AAC) 砌块外观见图1。
图1AAC砌块外观
2 施工难点及解决措施
针对轻质填充墙与混凝土结构构件干燥收缩值不同，易导致交接接缝处裂缝的质量通病，提出了“干法施工、弹性连接,预留张缝、最后嵌平”的施工工艺,抑制了裂缝的发生。
具体技术和措施如下：
墙体施工时，应沿砌块墙体和主体结构(剪力墙、柱等)之间预留10～15mm 宽的施工缝,墙顶和梁板之间预留10～15 mm 宽的施工缝，待砌体收缩变形应力释放后，进行面层腻子工序前，再以PU发泡剂或聚合物水泥砂浆填实。
3 施工技术
3.1工艺流程
施工工艺流程如下：
3.2施工要点
(1) 测量定位：砌筑施工前，按图纸要求放样，在结构柱上弹好+1000mm标高水平线、弹出墙体的边线及门洞位置控制线。
(2) 做好地面垫层：砌筑时，先浇水湿润基层平面再铺设1：3水泥砂浆或细石混凝土（水泥、黄砂、细石搅拌均匀时可加适量的水，但砂浆坍落度不可太大，防止砌筑时底皮砌块垫层坍落造成此层砌块上平面不平），基层水泥砂浆垫层一般厚为10-45 mm，通过它的厚度来控制砌块墙的水平和垂直度。
(见图2)
图2 基层水泥砂浆或细石混凝土垫层
(3) 立皮数杆、列砌块及拉线：砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数，并于墙的两端立好皮数杆。
在两相对皮数杆之间拉准线。
拉线应拉通线，小线要拉紧，每层砌块要拉线找平，使水平灰缝均匀一致，平直顺通。
(4) 墙体砌筑
①砌筑施工前将砌块上需要涂抹粘结剂的部位及砌筑基面上清理干净。
②按弹好的墙边线试摆第1皮，确定非整块砌块的长度，非整块砌块的长度不小于1/ 3 整块。
③AAC砌块采用伊通专用粘结剂（YQZ-110）砌筑，砌筑灰缝厚度为2-3mm。
粘结剂在搅拌前根据水灰比在桶内先放水然后均匀的洒入粘结剂干粉，用电动工具充分搅拌均匀，粘结剂搅拌完成后必需在4小时内使用完毕，严禁使用超过保质期的产品和搅拌完成后超过4个小时再加水搅拌使用的情况，以确保粘接剂的粘接强度。
④已砌筑的砌体表面应平整，否则须用磨砂板磨平，清理浮灰后方可继续往上砌筑。
⑤安放砌块时在底面和垂直侧面抹专用粘结剂，可以保证灰缝砂浆的饱满度≥80%。
砌筑时应用水平尺和橡皮锤来校正墙体的边线、水平、垂直位置，并使砌块之间的灰缝挤浆，每皮砌筑抹粘接剂前先要用刷子清扫粘接面的灰尘，保
证粘接剂的粘接牢靠。
(见图3)
图3灰缝饱满及粘接面灰尘清扫
⑥砌筑完成的砌块应注意成品保护不得随意移动或受撞击。
检查过程中发现偏差，应拆除相应砌块并重新铺抹粘结剂进行砌筑。
⑦为使AAC墙体适应主体结构及自身的变形，在AAC墙体和梁柱之间应留10～15mm的缝隙，并按每 2 皮砌块的高度设置专用拉结L型铁件进行拉结（见图4）。
砌筑完成后AAC墙体和主体结构之间一般采用柔性连接：对刚度较大的钢筋混凝土结构的中小型建筑砌体墙缝可填入聚合物水泥砂浆或粘结剂；对高层钢筋混凝土和钢结构的墙体与主体结构间的缝应打PU发泡剂，或填岩棉（有防火要求时），砌体墙为外包外墙时应每一柱距或不大于6米设一道构造缝（见图5）。
图4与混凝土拉结节点
图5与混凝土拉结节点
⑧厨房、生间等潮湿房间的墙体底部应设高度不小于200mm的混凝土导墙,厚度同墙体。
卫生间做法见图6。
图 6
(5) 管线敷设
①墙内管线开凿前，应先弹线，然后沿槽两边用切割机切槽，再用凿或专用镂槽工具剔出槽口，要求平直整齐，控制槽深≥管外径+15mm为宜。
②对墙上镂槽埋设暗管的墙体，应尽量避免水平方向开槽;竖向镂槽深度不
宜大于1/3墙厚.当不得已>1/3墙厚时,应采取防止墙面开裂的可靠措施。
③尽可能避免交叉或双面开槽,必须交叉或双面开槽时,宜使双面开槽的部位相距至少600mm范围以外。
穿越墙体的水管应严防渗水。
④管线开槽埋管应固定牢固，用聚合物砂浆分两次补平，第一次填实至距表面5～8mm处,待干后再用聚合物水泥砂浆补平,为提高抗裂性,在做腻子时,可沿缝贴200mm宽耐碱玻纤网格布或加设镀锌钢丝网增强。
4 工程效果与效益
工程墙体于2011年10月开始砌筑施工，于2012年8月施工完成，历经半年多时间，经多次检测检验，未发现墙体及其饰面有明显裂缝，工程质量经建设、监理与有关质量监督部门一次验收质量合格，在工期、经济、技术、环保等方面取得了较好的社会效果。
①工期效益：高效施工，自保温体系，在砌筑外墙的同时也完成了填充墙部分的保温施工；内墙无需抹灰，且墙体在施工过程中无需传统拉接筋做法，无需现场植筋；内墙砌筑无需导墙配砖；蒸压轻质砂加气混凝土砌块( AAC) 可钉、锯、刨、修补，可任意切割，定尺精确，安装轻便，减少抹灰工序。
简化了施工步骤，降低了施工难度，缩短了施工周期，加快了施工进度。
②经济效益：蒸压轻质砂加气混凝土砌块( AAC)具有良好的保温隔热性能，砌块的热工性能能够满足保温隔热要求，可代替外墙保温材料，节省成本。
蒸压轻质砂加气混凝土砌块( AAC) 砌块隔墙只需在砌块砌筑好以后刮腻子即可，不需两面砂浆抹灰，省去了砂浆抹灰的费用。
③技术效益：蒸压轻质砂加气混凝土砌块(AAC)具有耐久性好、容重轻、防火、隔声、节能保温、抗渗、抗裂、抗震性能好,以及方便砌筑和减少面层抹灰等施工特点。
通过“干法施工、弹性连接,预留张缝、最后嵌平”的施工工艺,有效地抑制了轻质填充墙与混凝土结构构件交接接缝处裂缝质量通病的产生。
④环保效益：蒸压轻质砂加气混凝土砌块(AAC)砌筑砂浆为专用产品TEER201粘接剂，不需采用水泥砂浆砌筑；另外墙体表面无需再做抹灰处理。
施工现场为干法施工，基本无建筑垃圾，节约资源。
因此蒸压轻质砂加气混凝土砌块(AAC)是一种优良的绿色节能建材，具有良好的环保效益。
4 结束语
笔者针对轻质填充墙与混凝土结构构件接缝处裂缝质量通病的问题，提出“干法施工、弹性连接,预留张缝、最后嵌平”的施工工艺,有效地抑制了轻质填充墙与混凝土结构构件交接接缝处裂缝质量通病的产生,并成功的应用到包头时代广场工程中,取得了良好的技术经济效果。
参考文献：
[1]蔡科，顾乐乐，曹颖奇。
蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造2007.6.1
[2] 蔡科，顾乐乐，刘敏。
蒸压轻质砂加气混凝土(AAC)砌块和板材结构构造2007.4.1
[3] 北京首建标工程技术开发中心。
伊通蒸压砂加气混凝土砌块2012.2。
