激光光源的DLP投影技术
dlp投影机原理图
dlp投影机原理图

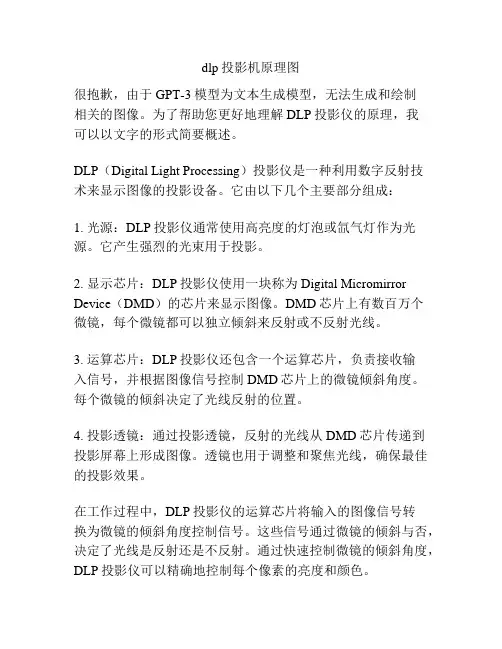

很抱歉，由于GPT-3模型为文本生成模型，无法生成和绘制
相关的图像。
为了帮助您更好地理解DLP投影仪的原理，我
可以以文字的形式简要概述。
DLP（Digital Light Processing）投影仪是一种利用数字反射技
术来显示图像的投影设备。
它由以下几个主要部分组成：
1. 光源：DLP投影仪通常使用高亮度的灯泡或氙气灯作为光源。
它产生强烈的光束用于投影。
2. 显示芯片：DLP投影仪使用一块称为Digital Micromirror Device（DMD）的芯片来显示图像。
DMD芯片上有数百万个
微镜，每个微镜都可以独立倾斜来反射或不反射光线。
3. 运算芯片：DLP投影仪还包含一个运算芯片，负责接收输
入信号，并根据图像信号控制DMD芯片上的微镜倾斜角度。
每个微镜的倾斜决定了光线反射的位置。
4. 投影透镜：通过投影透镜，反射的光线从DMD芯片传递到
投影屏幕上形成图像。
透镜也用于调整和聚焦光线，确保最佳的投影效果。
在工作过程中，DLP投影仪的运算芯片将输入的图像信号转
换为微镜的倾斜角度控制信号。
这些信号通过微镜的倾斜与否，决定了光线是反射还是不反射。
通过快速控制微镜的倾斜角度，DLP投影仪可以精确地控制每个像素的亮度和颜色。
使用DLP技术的投影仪具有高亮度、高对比度和高色彩饱和度的特点。
此外，由于DLP芯片上的微镜非常小，因此DLP 投影仪可以实现更高的分辨率和更高的图像质量。
dlp投影机工作原理
dlp投影机工作原理
DLP（数字光处理）投影机是一种利用数字微镜技术进行图像投射的设备。
它使用一个微型镜反射光源并通过快速的镜面调节来生成影像，然后通过镜面上的像素来创造出图像。
DLP投影机主要由下列部件组成：光源、DMD芯片、镜头和色轮。
首先，光源产生光线，然后通过透镜聚集，并经过色轮的滤色装置，其中色轮会将光线分为红、绿、蓝三色。
接着，光线通过DMD芯片，该芯片上有成千上万个微小镜面，每个镜面都可以独立地倾斜，使得光线可以在不同的方向上反射出去。
这些反射的光线最终通过镜头投射到屏幕上，形成图像。
DMD芯片是DLP投影机的核心。
它由大量微小的可移动反射镜（也称为微镜）组成。
这些微镜可以倾斜时上下左右，使得折射的光线进入或离开透镜，形成像素。
当像素倾斜时，光线会被反射到屏幕上的特定位置，生成亮或暗的点，从而形成图像。
这种快速的镜面调节速度使得图像可以以非常高的精度和速度被创建。
此外，色轮也是DLP投影机的重要组成部分。
色轮是一个旋转的装置，通常由红色、绿色和蓝色的滤光片组成。
当光线通过色轮时，每个颜色的滤光片会分别过滤掉或透射出相应的颜色。
这样，光线通过色轮时可以按照一定的时间间隔依次投射红、绿、蓝三种颜色，通过快速的色彩变换，人眼会将这些颜色混合成一个完整的彩色图像。
因为DLP投影机具有高亮度、高对比度和高色彩饱和度等特
点，所以它在商业演示、家庭影院等应用中被广泛使用。
通过光源、DMD芯片、镜头和色轮的协同作用，DLP投影机能够产生出清晰、细腻、色彩鲜艳的图像，满足人们对高质量影像的需求。
dlp投影仪原理
dlp投影仪原理一、DLP投影仪的工作原理DLP（数码光学投影技术）投影仪采用数字式图像显示技术，使用數位微鏡，將源自不同的多個單元投影成一個完整的顯示影像。
它是利用一個反射的微鏡陣列來輸出圖像，通過對微鏡陣列的控制，可以控制光的反射或者不反射，來實現對圖像的顯示。
二、DLP投影仪的构成DLP投影仪由三个主要部分组成：光源、微镜芯片和色轮。
光源发出光，通过透镜被聚焦到微镜芯片上。
微镜芯片由数以万计的微小镜面组成，每个镜面相当于一颗像素。
色轮接在光源和微镜芯片之间，它由不同颜色的滤光片构成，旋转时可以快速切换不同的颜色。
三、DLP投影仪的工作过程当光通过色轮后，会照射到微镜芯片的镜面上。
任何反射到屏幕上的光通过透镜再次聚焦，形成图像。
微镜芯片上的镜面可以根据输入信号的控制进行反射或者不反射。
当给定的镜面被控制为反射时，对应的像素会亮起；当镜面不反射时，对应的像素则黑暗。
通过控制微镜芯片上每一个镜面的反射情况，可以形成完整的图像。
四、DLP投影仪的优势DLP投影仪具有以下优势：1. 高画质：DLP技术可以提供高对比度、高亮度和鲜明的颜色，使投影图像更加清晰和逼真。
2. 高可靠性：DLP投影仪使用的微镜芯片具有长寿命和高度可靠性。
3. 显示灵活性：DLP投影仪可以投影在不同尺寸和各种表面上，适用于不同场合和需求。
4. 响应速度快：DLP投影仪的反应速度非常快，适用于动态视频和游戏等场景。
五、总结DLP投影仪利用数字式投影技术，通过控制数万个微小镜面的反射来显示图像。
它具有高画质、高可靠性和灵活性等优势，适用于各种场合的投影需求。
DLP投影技术介绍
DLP投影技术介绍
DLP（Digital Light Processing）投影技术，又称Digital Micromirror Device（DMD）技术，是一种投影显示技术，由德州仪器（TI）公司于1987年推出，它是一种比较先进的投影技术，能够快速、准确地将数字信号输出到投影屏幕上。
DLP投影技术可以大大提高投影效果和画质，使得投影技术具备多种良好的特性，能够满足不同场景和不同应用的不同需求，从而成为当今投影技术的主流技术。
1、高亮度：DLP技术使用了一种叫做“Xenon Light Source”（Xenon光源）的高亮度光源，能够把灯光转换为电脉冲，从而实现高亮度，其高亮度甚至可以达到1500流明，这在一定程度上可以节省电能；
2、高分辨率：DLP投影技术比较常用的都是1080P规格，其显示器分辨率比较高，投影出来的画质效果比较清晰，几乎可以说是拥有高清画质；
3、低噪音：DLP技术采用安静的冷光源，投影出的投影作品拥有安静的体验，可以做到不影响其他人的感受；。
DLP投影机光学概述
DLP投影机光学概述DLP（数字光处理）投影技术是一种基于微镜面阵列设备的数字显像技术，它使用微镜片表面的倾斜的微小镜面来控制光的反射，从而实现图像的投影。
DLP投影机光学部分是实现DLP投影技术的核心组件，它由光源、DMD芯片、色轮和透镜组成。
光源是DLP投影机的一个重要组件，一般使用的光源有高压汞灯、金属卤素灯和LED灯。
光源产生的光经过反射镜或透过镜组聚焦，然后通过DMD芯片后的透镜组进一步聚焦，形成光斑，经过调整后射向投影屏幕。
光源的选择会影响到投影机的亮度、色彩还原和使用寿命。
DMD芯片是DLP技术的核心部件，它由数百万个微小镜面阵列组成。
这些微小镜面可以根据输入信号的控制倾斜，通过不同的倾斜角度来调节光的反射方向。
每个微小镜面可以表示一个像素，通过控制每个像素的倾斜角度，DMD芯片可以实现对光的精确控制，从而生成所需的图像。
色轮是DLP投影技术中用于实现彩色投影的元件。
它由不同颜色（通常为红、绿、蓝）的滤光片组成，这些滤光片会旋转在光路中，让不同颜色的光依次通过DMD芯片，从而实现彩色图像的投影。
色轮的旋转速度可以达到几千转每分钟，通过快速切换不同颜色的光，人眼可以感知到连续的彩色图像。
透镜是DLP投影机光学部分的最后一个关键组件，它主要用于摄取光源发出的光线，并将其调整为通过DMD芯片和色轮后所需的光线特性。
透镜的选择会影响到投影机的投影距离、投影画面大小和投影图像的质量。
总体而言，DLP投影机的光学部分通过光源产生的光经过DMD芯片的精确控制，再经过色轮和透镜的调整后，实现图像的投影。
由于DLP技术具有高亮度、高对比度和良好的色彩还原能力，因此在商业演示、教育培训和家庭影院等领域得到了广泛应用。
基于RGB三色LED光源照明的DLP投影系统光路设计
基于RGB三色LED光源照明的DLP投影系统光路设计一、本文概述随着显示技术的不断发展，数字光处理（DLP）投影系统因其高画质、高亮度和长寿命等优点，在会议、教育、娱乐等多个领域得到了广泛应用。
RGB三色LED光源作为新型投影光源，具有色彩鲜艳、节能环保、寿命长等特点，逐渐成为DLP投影系统的发展趋势。
本文旨在探讨基于RGB三色LED光源照明的DLP投影系统的光路设计，通过对光路设计的原理、方法以及优化策略的深入分析，为提升DLP投影系统的性能提供理论支持和实践指导。
本文将首先介绍DLP投影系统的基本原理和RGB三色LED光源的特点，阐述RGB LED光源在DLP投影系统中的应用优势。
随后，将详细介绍光路设计的核心要素，包括光源选择、光路布局、光学元件的选取与配置等，并针对这些要素提出优化策略，以提高投影系统的光能利用率、色彩还原度和均匀性。
本文还将讨论光路设计中可能遇到的问题和解决方案，为实际工程应用提供参考。
通过本文的研究，期望能够为基于RGB三色LED光源的DLP投影系统的光路设计提供理论依据和实践指导，推动DLP投影技术在显示领域的进一步发展和应用。
二、RGB LED光源的基本原理与特性RGB LED光源，即红绿蓝三色发光二极管光源，是现代显示技术中的重要组成部分，尤其在数字光处理（DLP）投影系统中发挥着关键作用。
RGB LED光源的基本原理基于半导体发光二极管的物理效应，当电流通过半导体材料时，电子与空穴复合释放出能量，表现为光的形式发出。
RGB LED分别采用能够发出红、绿、蓝三种基色光的半导体材料制成，通过控制电流大小，可以调整每种颜色光的亮度。
RGB LED光源具有多种显著特性。
其颜色表现力丰富，通过红、绿、蓝三基色的不同组合与亮度调节，可以混合出几乎所有人眼可见的颜色，实现全彩显示。
LED光源具有快速响应的特性，可以在微秒级别内实现亮度的变化，非常适用于动态图像的显示。
LED光源还具有长寿命、低功耗、高可靠性等优点，能够在长时间连续工作的情况下保持稳定的光输出和色彩表现。
dlp投影仪工作原理
dlp投影仪工作原理
DLp投影仪（数字光处理投影仪）是一种使用数字微镜片（Digital Micromirror Device，简称DMD）的投影仪，它的工作原理是基于光学反射和图像处理技术。
DLp投影仪的核心部件是DMD芯片，该芯片上有成千上万个微小的可倾斜反射镜。
当光线射入DMD芯片时，每个微小的反射镜可以根据输入的电信号的不同倾斜，将光线反射到不同的方向上。
在工作过程中，DLp投影仪首先将输入的图像信号经过数字信号处理（Digital Signal Processing，简称DSP）转换成与DMD芯片对应的二进制位图。
然后，将这个位图按照时间序列分解成很多单一的数字图像帧。
接下来，投影机通过一个强光源产生一束白光，并通过一个透镜将这束光聚焦成相对较小的光束。
光束经过一组镜头和色轮（Color Wheel）之后，分别通过三个具有RGB颜色滤光片的透镜。
然后，这三束颜色滤光片分别射向DMD芯片，根据位图中每个像素点的信号，DMD芯片上的微小反射镜会将满足条件的光线反射出来，被投影出来的图像点亮。
最后，通过镜头和光学透镜将反射出来的光线再次聚焦，形成一个放大的图像，并投射到屏幕或墙壁上。
通过不断刷新位图，DLp投影仪可以快速地将连续的图像帧显示出来，从而呈现出连续的动态影像。
总的来说，DLp投影仪的工作原理是利用DMD芯片上的微小反射镜，根据输入的位图信号调整光线的反射方向，通过透镜和光学器件实现图像的放大和投影。
DLP投影机的原理分类特点
DLP投影机的原理分类特点
一、原理
DLP投影机，即Digital Light Processing，数字光处理投影机，是
一种利用微型晶片（Digital Micromirror Device，简称DMD）技术实现
投影的技术，它属于一种激光原理的显示技术。
DLP投影机的原理是通过DMD晶片来把图像转换成为光线，然后利用
晶片上的镜子把光线束投射出去，把图像以光线的形式反射到屏幕上，最
后达到投影的效果。
其中，DMD微镜片是DLP投影机最关键的部件，DMD
微镜上共有2400万个小镜片，每一个小镜片都是一个微小的三角形镜片，像素点由这些三角形镜片堆积而成，这些三角形镜片会根据接收到的信号
的不同，翻转不同的角度，从而把图像转换成为光线，再由一个抛物面镜
以及一个光源将其映射到屏幕上。
二、分类
1、按射灯类型分：有氙气投影机、金卤灯投影机和LED投影机。
氙气投影机是最常用的投影机，它使用氙气灯泡（Xenon lamp）作为
投影灯源，显示效果较好，但其耗电量大，寿命也短。
金卤灯投影机使用的是金卤灯泡（Halogen lamp）作为灯源，其寿命
比氙气灯泡长，耗电也较少，但显示效果不及氙气投影机。
LED投影机是现在新推出的投影机，它使用LED灯泡作为投影灯源，
有可达10万小时的寿命，并且可以省电。
2、按投影比例分：有4:3投影机和16:9投影机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光光源的DLP投影技术
色彩超级理想的DLP 投影仪问世：三菱发布3 原色激光投影技术
原理图：
三菱发布3 原色激光投影技术Mitsubishi 三菱公布了一组全新投影技术：支持「xvYCC」颜色规格的3 原色半导体激光投影技术，新技术会率先应用于DLP 背投电视。
根据三菱表示应用激光投影技术后，比传统DLP 投影，除了
画质提高外，也不再需要色彩过滤器和色轮，而且投影亮度更高，而且预计售价也会降低、而且体积更小、电力能耗更低、光源寿命更长。
三菱更声称：激光投影技术的画质会让电视和投影市场对画面的要求换然一新！
激光投影技术是将原来的投影灯泡更换成3 原色的半导体激光光源，3 原色激光通过光纤将光源引入光路，然后投射到DMD 上，从而完成投影成像。
配合激光投影技术，三菱特别开发了「自然彩色管理技术(NCM)」，将映像
信号分解成亮度和颜色，更进一步把颜色成分12 组，然后独立运算，生成最
适合的投影颜色。
三菱这个激光投影技术更是支持「xvYCC」颜色规格，xvYCC 国际影像的技术标准在于将现有色域扩大约1.8 倍来加强色彩复制功能（awidercolorreproduction），因此，支持xvYCC 技术的显示器，所表现出来的色彩将十分接近人类视觉可自行辨识的色彩范围。
还有柯达KODAK 公司的线性光栅技术。
原理是用微机械技术，造处电出光栅，能让光线衍射来实现对比度。
一个瞬间，能出现一维彩带，然后扫描为二维画面。
在2004 年6 月份，柯达使用MEMS（微电机系统）开发成功了新型激光投影电视元件，并在SID 2004 展会上进行了首次展出。
可用作前投和背投电视的。
