心血管系统检测仪
心脏检测仪使用方法
心脏检测仪使用方法心脏检测仪是一种医疗设备，用于监测和记录患者的心脏活动。
它可以帮助医生了解患者的心脏功能，诊断心脏病变，并制定相应的治疗方案。
以下是心脏检测仪的使用方法。
1. 患者准备：患者需要衣着舒适，将上身裸露以方便进行心电图测试。
有些检测仪需要将电极粘贴到患者的胸部和四肢上，因此患者皮肤的清洁和干燥非常重要，以确保电极的接触良好。
2. 准备设备：确保心脏检测仪已经连接好，并且电源充足。
还要检查传感器和电极是否完好无损，以及需要使用的记录媒介（如纸张或计算机程序）是否准备就绪。
3. 安装电极：根据设备使用说明，将电极安装到患者的胸部和四肢上。
通常情况下，有6个电极被粘贴在胸部前侧，还有四个电极被放置在患者的四肢上。
确保电极与皮肤接触良好，并可以准确地记录心电图数据。
4. 程序设置：根据需要设置相关的程序。
心脏检测仪通常具有多种模式，可以根据不同的测试目的选择不同的模式。
例如，一些模式可以检测心律失常，而其他模式可以检测心肌缺血。
5. 测试过程：启动心脏检测仪，并确保患者在测试期间保持安静。
测试过程中，患者要遵守医生的指示，以确保测试的准确性和有效性。
医生可能会要求患者保持安静、不要说话或移动，以便更好地记录心脏数据。
6. 心电图记录：心脏检测仪将通过电极记录心脏的电活动，并将数据转化为可供医生分析的图形。
这些图形通常被称为心电图。
在测试过程中，患者可能需要采取不同的体位，以便更好地记录心脏数据。
7. 数据分析：通过分析心电图数据，医生可以判断患者心脏的功能和病理状态。
医生会根据心电图的各项指标，如心率、ST段变化、QRS波等，判断患者是否有心脏问题。
心脏检测仪通常配备有相关的软件，可以帮助医生对数据进行分析和诊断。
8. 结果报告：心脏检测仪将根据数据分析生成报告，医生会根据报告来判断患者的心脏健康状况，并制定相应的治疗方案。
报告通常包括心率、心脏节律、ST 段、P波、QRS波等指标的评估结果。
医疗行业中常见的检测仪器及其原理解析
医疗行业中常见的检测仪器及其原理解析在医疗行业中，检测仪器起着至关重要的作用，它们能够帮助医生准确诊断疾病、评估病情以及监测治疗效果。
本文将介绍医疗行业中常见的几种检测仪器及其原理解析，详细阐述它们的功能和原理，以便读者对它们有更深入的了解。
一、血液分析仪血液分析仪是一种用于分析和诊断血液疾病的仪器，它通过采集血样并进行一系列化学、生化或免疫学测试来评估患者的健康状况。
其中，最常见的就是血常规分析。
血常规分析仪通过测定血液中的红细胞计数、白细胞计数、血红蛋白浓度、血小板计数等指标，可以初步判断患者是否贫血、感染或患有某种血液疾病。
其原理是利用电子技术、光电技术等手段，测量血液中各种成分的浓度和数量。
二、超声检查仪超声检查仪是一种非侵入性的检测仪器，利用超声波来观察和评估人体内部器官的结构和功能。
它广泛应用于妇科、肝脏、胆囊、肾脏等脏器的检查和诊断。
超声检查仪的原理是利用超声波的回声信号来生成图像。
当超声波经过人体组织时，会与组织中的不同结构发生反射或散射，仪器接收到这些回声信号后，通过计算机进行处理并生成图像。
通过观察图像，医生可以判断器官的大小、形状、血流情况等，帮助诊断疾病。
三、心电图仪心电图仪是常用的心血管检测仪器之一，用于检查人体心脏的电活动，评估心脏功能和诊断心脏疾病。
它通过测量心脏产生的电信号，将其转化为波形图，以提供给医生进行分析和诊断。
心电图仪的工作原理基于心脏的电生理过程。
人体心脏产生的电信号经过电极引导到仪器上，仪器将信号放大并绘制成波形图。
波形图上的P波、QRS波群、T波等代表心脏电活动的特征，医生通过对这些特征的分析，可以判断心脏的节律、传导情况以及是否存在异常。
四、血糖仪血糖仪是用于测量人体血液中葡萄糖浓度的仪器，它对于糖尿病患者的日常血糖监测至关重要。
血糖仪通过血液中的葡萄糖氧化反应，测量葡萄糖与试剂之间产生的电流或颜色变化，从而得出血糖浓度值。
血糖仪的原理是利用葡萄糖氧化酶对葡萄糖进行氧化反应产生的氢过氧化物与电极上的测量电流之间的关系，通过测量电流的大小来计算血糖浓度。
心血管功能检测仪
心血管功能检测仪
技术参数
1、产品通过中国CFDA认证。
2、一机多能，可检测多项功能参数，检测结果与有创对比P小于0.001，并提供相关文献证明；
3、测量参数：
3.1 Aortic SP：主动脉收缩压
3.2 Aortic DP：主动脉舒张压
3.3 Aortic MP：主动脉平均压
3.4 Aortic PP：主动脉脉压差
3.5 AP：主动脉增溢压
3.5 AIx：主动脉增益指数
3.6 HR：心率
3.7 Brachial SP：肱动脉收缩压
3.8 Brachial DP：肱动脉舒张压
3.9 cfPWV：颈股动脉脉搏波传导速度
4、PWA（主动脉脉搏波波形图），可以同时主动脉增溢压AP和主动脉增强指数AIx
5、测量方法：无创血压测量法，即脉压传感器(平面张力法)和袖带（示波法）
6、测量精度：±1mmHg
7、测量范围：
7.1 无创血压及脉搏波分析（PWA）：收缩压：50-260mmHg，舒张压：
40-200mmHg
7.2 脉搏波传导速度（PWV）：2-25m/s
8、电源：100-240V AC，50-60Hz
9、综合评估心脑血管发病风险，指导临床医生干预治疗。
10、多次检测后，自动生成跟踪检测报告，有助于治疗效果的跟进。
11、数据检索方便快捷。
通过输入ID号，快速查找到患者全部检测数据。
12、主机与计算机系统分体设计，方便保养和维护。
13、强大内存数据库（固态硬盘60G），可以为医院储存大量病人数据报告。
14、19英寸液晶显示屏，显示清晰，方便医院工作人员操作。
医学检测仪器分类
医学检测仪器分类医学检测仪器是现代医学中必不可少的一种工具，它们使用先进的技术和方法来帮助医生诊断疾病、评估患者健康状况以及监测和治疗疾病。
根据其功能和应用领域的不同，医学检测仪器可以被分类为以下几类。
一、影像学检测仪器影像学检测仪器主要用于观察和分析人体内部的器官和组织结构，以帮助医生做出准确的诊断。
常见的影像学检测仪器包括X光机、CT扫描仪、MRI仪器和超声波设备等。
这些仪器利用不同的物理原理来探测人体的内部结构，并生成可供医生分析和诊断的影像。
二、实验室诊断仪器实验室诊断仪器用于检测和分析人体液体和组织样本中的生化参数、药物含量、微生物存在等信息。
常见的实验室诊断仪器包括血液生化分析仪、尿液分析仪、血细胞分析仪和细菌培养仪等。
这些仪器能够快速准确地测量各种生化指标，为医生提供必要的数据支持。
三、心电图仪器心电图仪器用于记录和分析心脏的电活动，以评估心脏功能和诊断相关心脏病症。
心电图仪通常采用贴片式电极或导线与患者的身体接触，记录下心脏产生的电信号，并通过数据分析软件生成心电图。
这项技术在心电图检查、心律失常和冠心病等心脏疾病的检测中起到了重要作用。
四、呼吸检测仪器呼吸检测仪器主要用于评估患者的呼吸功能和诊断相关呼吸系统疾病。
最常见的呼吸检测仪器是肺功能测试仪，它通过测量患者吸入和呼出的气体量和流速来评估肺功能的健康状况。
此外，还有用于睡眠呼吸监测的多导睡眠监测仪等，可用于检测和诊断睡眠呼吸障碍。
五、心血管检测仪器心血管检测仪器用于评估患者的心血管系统功能和过程，并帮助医生确诊和治疗心血管疾病。
最常见的心血管检测仪器包括心率监测仪、血压测量仪和血液循环动力学监测仪等。
这些仪器通过测量心脏电活动、血液压力和血液流速等参数，为医生提供心血管系统相关信息。
六、神经系统检测仪器神经系统检测仪器用于评估患者的神经系统功能和疾病进程，并帮助医生做出相关的治疗和康复方案。
常见的神经系统检测仪器包括脑电图仪、脑磁图仪和神经电刺激仪等。
心血管彩色多普勒超声波诊断仪主要技术参数及要求
心血管彩色多普勒超声波诊断仪主要技术参数及要求一、设备名称：心血管彩色多普勒超声波诊断仪。
二、数量：1台三、设备用途及说明：进口产品，适用于成人心脏、小儿及新生儿心脏和胎儿心脏超声临床诊断应用和相关科研工作，支持经食管超声心动图成像，覆盖外周血管、腹部、妇产科/盆腔、泌尿系统和前列腺、浅表组织与小器官、儿科、经颅超声、肌骨、体腔超声(经阴道/经直肠)、术中等介入超声等检查全面功能，可支持四维超声心动图系统，投标产品需为各厂家的最高型号和最新版本。
四、技术要求1、设备的主要性能及功能：1.1 全数字化声束形成器，系统平台需具备超高速数据采集能力，并具备全原始射频数据采集、存储、分析能力；1.2 数字化二次谐波成像及数字化二维灰阶成像；1.3 彩色多普勒、频谱多普勒、彩色多普勒能量分析系统；1.4 智能技术以提高图像整体空间分辨率和对比分辨率，以满足不同组织对图像不同要求；1.5 域聚焦，一次性成像，无需调节焦点位置和数目，图像区域无聚焦点或聚焦带；1.6 自动优化调节功能；1.7 实时扫描中的图像参数调节，包括增益、基线位置、时间轴快慢、角度校正、噪音抑制、对比度、彩色图谱等的调节，也同样能应用于已经冻结或存储后的图像；1.8 具有内置冠脉血流显像软件，能有效去除心腔彩色噪音，显示冠脉血流信号；1.9 高性能实时双同步、三同步功能，随时可切换；1.10 自动角度纠正功能，以适应不同角度血管检测；1.11 频谱自动分析系统：包括实时自动包络、冻结后自动包络、手动包络，自动计算各血流动力学参数，参数可根据客户需要灵活选择；1.12 心脏频谱自动测量：可对心脏瓣膜彩色血流频谱及组织多普勒频谱进行多个心动周期的识别并命名，同时进行自动测量并将结果导入到报告系统；1.13 组织多普勒信号可直接转换为组织追踪图、组织同步化图、应变图和应变率图；1.14 主机在线组织同步化显像，并具有心肌同步化牛眼图；1.15 支持实时三平面成像；1.16 超声造影成像单元：1.16.1支持左心室造影；1.16.2支持血管/腹部造影成像；1.16.3支持经胸二维及四维探头；1.16.4支持经食道探头；1.16.5支持负荷超声成像下的心肌灌注造影；1.17 具有负荷超声成像单元：1.17.1内置专业负荷超声模块，包括运动负荷、药物负荷；1.17.2自动转换所需切面、所需测量和检查阶段；自动保存频率和增益等成像条件应用于下一检查阶段；1.17.3支持二维、多平面和四维成像模式；1.17.4支持造影成像；1.17.5负荷超声模块内置在线长轴心肌应变分析；1.17.6支持室壁运动评分；1.17.7内置在同步化治疗评估模板；1.18 ≥22 英寸液晶高分辨彩色显示器；1.19 ≥12 英寸多点触控彩色触摸控制屏；1.20 触摸屏具有图像管理功能，可显示，快速预览剪切板图像；1.21 操作平台：电动控制，可在上下/左右/前后范围内灵活调节；1.22 设备所配软硬件为到货时最新最高端版本(设备出厂时间不超过90天)；2、探头规格及数量：2.1 频率：所有探头均为宽频、多点变频探头，在屏幕上显示基波频率、基波与谐波成像频率，基波不少于3组；2.2 激活探头接口≥4 个；2.3 纯净波单晶体探头技术：心脏及腹部探头；2.4 探头数量：共 5 把；经胸成人心脏探头（1把）；成人腹部凸阵探头（1把）；血管小器官线阵探头（1把）；腔内微凸阵探头（1把）；经食道心脏探头（1把）。

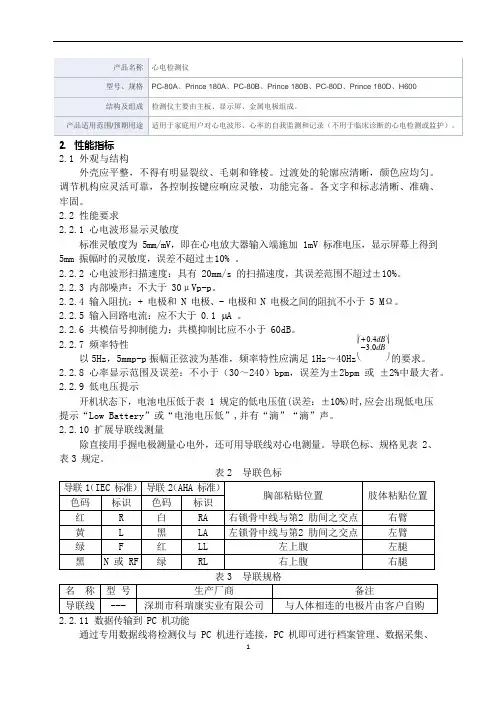

心电检测仪产品技术要求科瑞康
2. 性能指标2.1 外观与结构外壳应平整，不得有明显裂纹、毛刺和锋棱。
过渡处的轮廓应清晰，颜色应均匀。
调节机构应灵活可靠，各控制按键应响应灵敏，功能完备。
各文字和标志清晰、准确、牢固。
2.2 性能要求2.2.1 心电波形显示灵敏度标准灵敏度为 5mm/mV ，即在心电放大器输入端施加 1mV 标准电压，显示屏幕上得到5mm 振幅时的灵敏度，误差不超过±10% 。
2.2.2 心电波形扫描速度：具有 20mm/s 的扫描速度，其误差范围不超过±10%。
2.2.3 内部噪声：不大于 30μVp -p 。
2.2.4 输入阻抗：+ 电极和 N 电极、- 电极和 N 电极之间的阻抗不小于 5 MΩ。
2.2.5 输入回路电流：应不大于 0.1 μA 。
2.2.6 共模信号抑制能力：共模抑制比应不小于 60dB 。
2.2.7 频率特性 ⎛ + 0.4dB ⎫ -3.0dB ⎪以 5Hz ，5mmp-p 振幅正弦波为基准，频率特性应满足 1Hz ～40Hz⎝ ⎭ 的要求。
2.2.8 心率显示范围及误差：不小于（30～240）bpm ，误差为±2bpm 或 ±2%中最大者。
2.2.9 低电压提示开机状态下，电池电压低于表 1 规定的低电压值(误差：±10%)时,应会出现低电压提示“Low Battery”或“电池电压低”,并有“滴”“滴”声。
2.2.10 扩展导联线测量除直接用手握电极测量心电外，还可用导联线对心电测量。
导联色标、规格见表 2、表 3 规定。
表 2 导联色标2.2.11 数据传输到 PC 机功能通过专用数据线将检测仪与 PC 机进行连接，PC 机即可进行档案管理、数据采集、数据回放等功能。
2.2.12SD 卡存储功能(选配)：检测仪可扩展 SD 存储卡存储数据。
2.2.13心率变化趋势显示（选配）检测仪可显示心率变化趋势，显示范围及误差应符合 2.2.8 条的要求。
无创心血管功能智能检测仪的研制与应用
无创心血管功能智能检测仪的研制与应用
李锋;邢武;陈明智;尚淮
【期刊名称】《中国医疗器械杂志》
【年(卷),期】2006(30)3
【摘要】介绍了一种基于高灵敏微压脉搏传感器的人体无创心血管功能智能检测
技术及仪器研制.该仪采用句法模式识别、医学专家系统等智能检测技术和以嵌入
式单片机为核心的电路设计,对脉搏波进行识别处理与分析,自动获得反映人体心脏、血管、血液和微循环等功能和状态的多项参数,并自动产生健康评估与诊断结论.该
仪在心血管健康监测、早期病变预报及疾病诊断等领域具有广泛的应用前景.
【总页数】5页(P180-183,169)
【作者】李锋;邢武;陈明智;尚淮
【作者单位】中国科学院合肥智能机械研究所,安徽,合肥,230031;中国科学技术大学,安徽,合肥,230026;中国科学院合肥智能机械研究所,安徽,合肥,230031;中国科学院合肥智能机械研究所,安徽,合肥,230031;中国科学技术大学,安徽,合肥,230026;中国科学院合肥智能机械研究所,安徽,合肥,230031
【正文语种】中文
【中图分类】TP391.5
【相关文献】
1.心血管功能无创微机检测仪在诊断甲亢中的探讨 [J], 贺江南;张勇
2.无创婴儿颅内压智能检测仪的研制 [J], 罗建;张国成
3.无创心血管功能参数检测仪的研制 [J], 艾海明;李京;张毅;王东明;王卫东
4.无创式肝脏储备功能ICG检测仪新近进展及三波长肝功能储备仪的分光光度检测模型分析 [J], 徐耀;王继焕;翁玲;顾文燕;沈嘉辉;顾军民
5.应用心脏功能无创自动检测仪监测心律共常心功改变 [J], 马玉兴;李惠兰
因版权原因，仅展示原文概要，查看原文内容请购买。
投影式红外血管成像仪
投影式红外血管成像仪投影式红外血管成像仪是一种新型的医疗设备，利用红外成像技术对人体血管进行影像检测和诊断。
它可以帮助医生快速、准确地观察人体血管情况，提高诊断效率和治疗效果，受到了广泛的关注和应用。
一、原理及技术特点投影式红外血管成像仪采用的是红外成像技术，通过红外光源照射，测量被照射物体（人体皮肤表面）反射的红外光谱，并通过处理这些信息来得到血管图像。
其核心技术包括：红外光源、光学成像系统、图像处理算法等。
红外光源是整个系统的核心部件，其发射的红外光可以穿透一定的深度，被皮肤内的血管吸收和反射，通过采集这些反射信号，再通过图像处理算法进行处理，得到清晰的血管影像。
通过这种技术，医生可以直观地观察到患者的血管分布情况，帮助进行血管病变的诊断和治疗。
投影式红外血管成像仪具有以下技术特点：1. 非侵入式：采用红外成像技术，无需穿刺或插入，无损伤，可以在不破坏皮肤的情况下对血管进行观察，不会对患者造成任何不适。
2. 高分辨率：采用高清的光学成像系统和优化的图像处理算法，可以得到清晰、准确的血管图像，对于微血管、毛细血管的检测也十分灵敏。
3. 实时成像：红外成像仪可以实时采集血管图像，并即时显示在显示屏上，医生可以实时观察到患者的动态血管情况，有利于及时调整治疗方案。
4. 便于操作：整个成像仪采用智能化设计，操作简便，医生无需复杂的操作技能，就能轻松完成血管成像。
5. 多种应用：投影式红外血管成像仪可以应用于各种科室，例如心血管科、外科、麻醉科、皮肤科等，用于血管病变的检测、手术导航、血管上的穿刺等工作。
6. 数据记录和分析：成像仪还可以将采集到的血管数据进行存储和分析，有助于医生了解患者的血管状态，为后续的治疗提供参考。
二、应用领域投影式红外血管成像仪在医疗领域有着广泛的应用。
主要包括以下几个方面：1. 心血管科：用于检测冠心病、心肌梗塞等心血管疾病患者的冠脉和外周血管，为介入治疗和手术提供准确的血管图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心血管系统状态监测仪
国家863计划成果三大功能及技术
1、无创检测动脉硬化和动脉阻塞程度
2、无创检测心脏功能
3、无创检测血液在体流动性
创新的心血管系统功能状态整体检测技术
创新的心血管系统联合变异性指标检测技术
创新的心输出量无创检测技术
创新的光电容积脉搏波恢复速度测定技术
一次同时测量心脏功能、动脉功能、血液在体流动，综合评价心血管系统的功能状态，实现对心血管疾病的早期发现和干预
技术优势
★国际首家实现一次同时测量心脏功能、动脉动能及血液在体流动性
★关键技术拥有授权的国家发明专利9项
★高精度、高可靠性、高灵敏度的生理信号传感器
★测量过程伴有语音和文本提示
★灵活的网络功能，可通过医院局域网与网内其他电脑互联
★便捷的数据库操作，数据导出可用于科研
功能优势
★三大测量功能，可一次同时测量，也可分别测量（已获国家发明专利）★无创测量心输出量CO，精度与超声Simpson法相媲美（已获国家发明专利）
★具有短时心率变异分析功能（已获国家发明专利）
★综合分析踝臂指数ABI和脉搏波传播速度PWV，准确判断动脉硬化、狭窄及堵塞状况（2007年欧洲高血压指南将ABI和PWV作为判断靶器官损害的指标）
独创指标
★独有的无创血液在体流动性测量，评估血液在血管内流动的顺畅程度（已获国家发明专利）
★独有的心力衰竭趋势性指标HFI和冠心病趋势性指标CHDI，评价心衰和冠心病的危险程度（已获国家发明专利）
★独有的心-交感神经指数和心-迷走神经指数，用于评估心脏自主神经系统功能状态
市场优势
★国内具有自主知识产权的创新产品，符合政府激励自主创新的要求，是政府重点扶持的优先采购产品。
（中共山东省委、山东省人民政府关于实施科技规划纲要增强自主创新能力建设创新省份的决定鲁发[2006]4号）完全无创、便捷、美观、性价比高。
