芯片原理

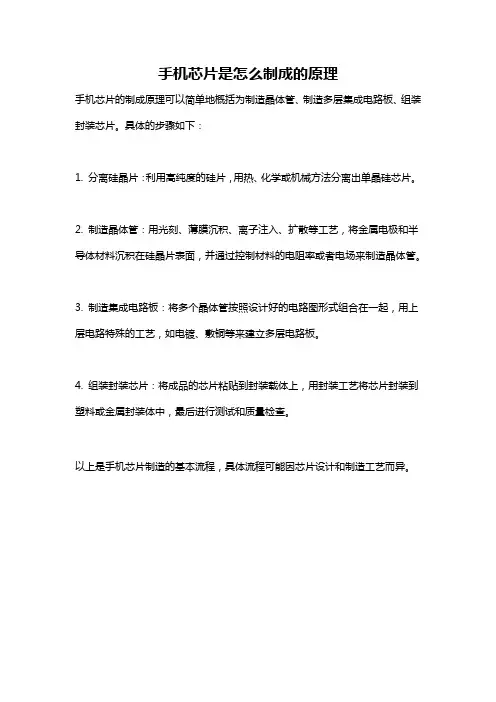

手机芯片是怎么制成的原理
手机芯片是怎么制成的原理
手机芯片的制成原理可以简单地概括为制造晶体管、制造多层集成电路板、组装封装芯片。
具体的步骤如下：
1. 分离硅晶片：利用高纯度的硅片，用热、化学或机械方法分离出单晶硅芯片。
2. 制造晶体管：用光刻、薄膜沉积、离子注入、扩散等工艺，将金属电极和半导体材料沉积在硅晶片表面，并通过控制材料的电阻率或者电场来制造晶体管。
3. 制造集成电路板：将多个晶体管按照设计好的电路图形式组合在一起，用上层电路特殊的工艺，如电镀、敷铜等来建立多层电路板。
4. 组装封装芯片：将成品的芯片粘贴到封装载体上，用封装工艺将芯片封装到塑料或金属封装体中，最后进行测试和质量检查。
以上是手机芯片制造的基本流程，具体流程可能因芯片设计和制造工艺而异。

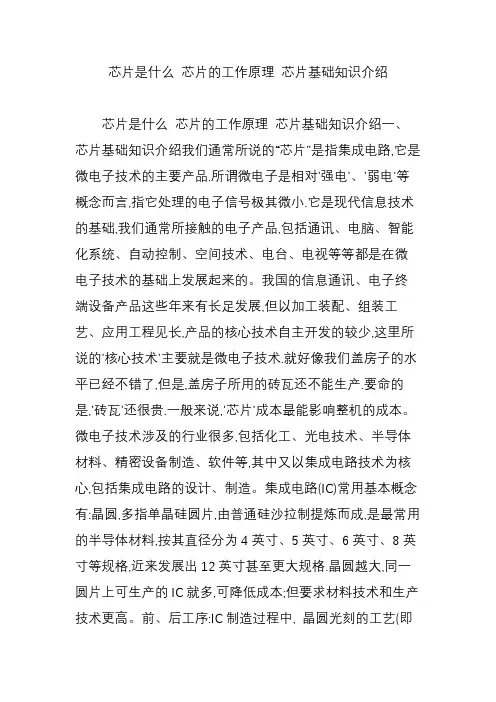

芯片是什么 芯片的工作原理 芯片基础知识介绍
芯片是什么芯片的工作原理芯片基础知识介绍芯片是什么芯片的工作原理芯片基础知识介绍一、芯片基础知识介绍我们通常所说的“芯片”是指集成电路,它是微电子技术的主要产品.所谓微电子是相对'强电'、'弱电'等概念而言,指它处理的电子信号极其微小.它是现代信息技术的基础,我们通常所接触的电子产品,包括通讯、电脑、智能化系统、自动控制、空间技术、电台、电视等等都是在微电子技术的基础上发展起来的。
我国的信息通讯、电子终端设备产品这些年来有长足发展,但以加工装配、组装工艺、应用工程见长,产品的核心技术自主开发的较少,这里所说的'核心技术'主要就是微电子技术.就好像我们盖房子的水平已经不错了,但是,盖房子所用的砖瓦还不能生产.要命的是,'砖瓦'还很贵.一般来说,'芯片'成本最能影响整机的成本。
微电子技术涉及的行业很多,包括化工、光电技术、半导体材料、精密设备制造、软件等,其中又以集成电路技术为核心,包括集成电路的设计、制造。
集成电路(IC)常用基本概念有:晶圆,多指单晶硅圆片,由普通硅沙拉制提炼而成,是最常用的半导体材料,按其直径分为4英寸、5英寸、6英寸、8英寸等规格,近来发展出12英寸甚至更大规格.晶圆越大,同一圆片上可生产的IC就多,可降低成本;但要求材料技术和生产技术更高。
前、后工序:IC制造过程中, 晶圆光刻的工艺(即所谓流片),被称为前工序,这是IC制造的最要害技术;晶圆流片后,其切割、封装等工序被称为后工序。
光刻:IC生产的主要工艺手段,指用光技术在晶圆上刻蚀电路。
线宽:4微米/1微米/0.6微未/0.35微米/035微米等,是指IC生产工艺可达到的最小导线宽度,是IC工艺先进水平的主要指标.线宽越小,集成度就高,在同一面积上就集成更多电路单元。
封装:指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接。
存储器:专门用于保存数据信息的IC。

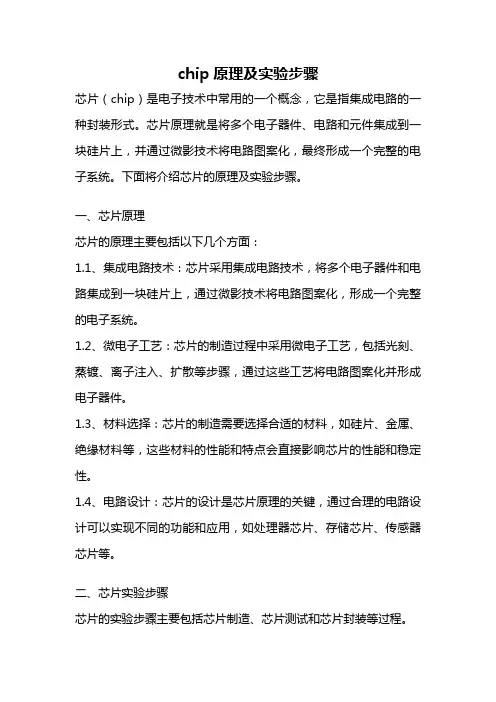

chip原理及实验步骤
chip原理及实验步骤芯片（chip）是电子技术中常用的一个概念，它是指集成电路的一种封装形式。
芯片原理就是将多个电子器件、电路和元件集成到一块硅片上，并通过微影技术将电路图案化，最终形成一个完整的电子系统。
下面将介绍芯片的原理及实验步骤。
一、芯片原理芯片的原理主要包括以下几个方面：1.1、集成电路技术：芯片采用集成电路技术，将多个电子器件和电路集成到一块硅片上，通过微影技术将电路图案化，形成一个完整的电子系统。
1.2、微电子工艺：芯片的制造过程中采用微电子工艺，包括光刻、蒸镀、离子注入、扩散等步骤，通过这些工艺将电路图案化并形成电子器件。
1.3、材料选择：芯片的制造需要选择合适的材料，如硅片、金属、绝缘材料等，这些材料的性能和特点会直接影响芯片的性能和稳定性。
1.4、电路设计：芯片的设计是芯片原理的关键，通过合理的电路设计可以实现不同的功能和应用，如处理器芯片、存储芯片、传感器芯片等。
二、芯片实验步骤芯片的实验步骤主要包括芯片制造、芯片测试和芯片封装等过程。
2.1、芯片制造芯片的制造是芯片实验的第一步，主要包括以下几个步骤：（1）芯片设计：根据实验需求和功能要求，进行芯片电路设计，确定芯片的布局和电路结构。
（2）芯片加工：根据电路设计，采用微电子工艺将电路图案化，形成电子器件，包括光刻、蒸镀、离子注入等制造步骤。
（3）芯片测试：对制造好的芯片进行测试，检测芯片的性能和功能是否符合设计要求。
2.2、芯片测试芯片测试是为了验证芯片的性能和功能是否符合设计要求，主要包括以下几个步骤：（1）功能测试：对芯片进行功能测试，验证芯片是否能够正常工作和完成设计的功能。
（2）性能测试：对芯片进行性能测试，包括速度、功耗、温度等方面的测试，验证芯片的性能是否满足要求。
（3）可靠性测试：对芯片进行可靠性测试，包括老化测试、温度循环测试等，验证芯片的可靠性和稳定性。
2.3、芯片封装芯片封装是将制造好的芯片封装到外部封装材料中，以保护芯片并方便连接外部电路。

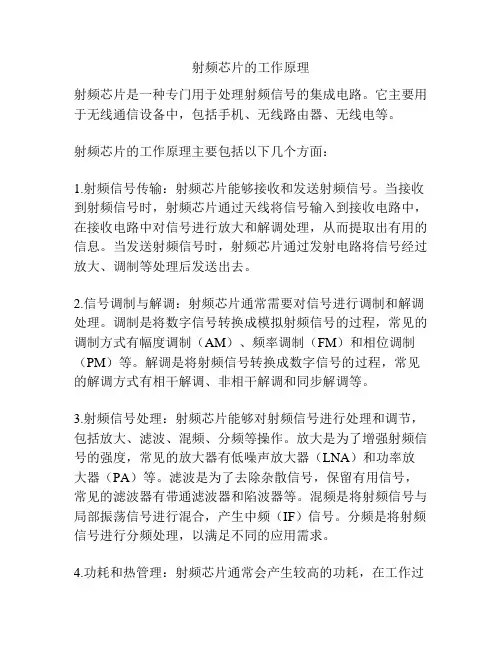

射频芯片的工作原理
射频芯片的工作原理射频芯片是一种专门用于处理射频信号的集成电路。
它主要用于无线通信设备中，包括手机、无线路由器、无线电等。
射频芯片的工作原理主要包括以下几个方面：1.射频信号传输：射频芯片能够接收和发送射频信号。
当接收到射频信号时，射频芯片通过天线将信号输入到接收电路中，在接收电路中对信号进行放大和解调处理，从而提取出有用的信息。
当发送射频信号时，射频芯片通过发射电路将信号经过放大、调制等处理后发送出去。
2.信号调制与解调：射频芯片通常需要对信号进行调制和解调处理。
调制是将数字信号转换成模拟射频信号的过程，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
解调是将射频信号转换成数字信号的过程，常见的解调方式有相干解调、非相干解调和同步解调等。
3.射频信号处理：射频芯片能够对射频信号进行处理和调节，包括放大、滤波、混频、分频等操作。
放大是为了增强射频信号的强度，常见的放大器有低噪声放大器（LNA）和功率放大器（PA）等。
滤波是为了去除杂散信号，保留有用信号，常见的滤波器有带通滤波器和陷波器等。
混频是将射频信号与局部振荡信号进行混合，产生中频（IF）信号。
分频是将射频信号进行分频处理，以满足不同的应用需求。
4.功耗和热管理：射频芯片通常会产生较高的功耗，在工作过程中会产生热量。
因此，射频芯片需要进行功耗和热管理。
一方面，射频芯片需要合理设计电路和采用低功耗技术，以降低功耗和提高能效。
另一方面，射频芯片还需要采用散热设计和温度控制措施，以保证芯片不过热并保持稳定的工作状态。
总之，射频芯片通过接收、发射和处理射频信号，实现了无线通信的功能。
它包括信号传输、调制解调、信号处理以及功耗和热管理等方面的工作原理。
芯片的工作原理
芯片的工作原理芯片是一种用于集成电路的基础器件，它以矽为基础材料，并在其上加工了各种电子元件，如晶体管、电阻器、电容器等。
芯片的工作原理可以分为以下几个方面：1.晶体管的工作原理：芯片上的晶体管是其最基本的组成单元，它的工作原理是利用半导体材料中的P型和N型材料形成的PN结，通过对PN结的电场调节，控制电流的流动。
当芯片上的晶体管被施加正向电压，P型材料中的载流子(P型离子)和N型材料中的载流子(N型离子)会相互扩散，形成一个导电通道，电流得以通过。
当施加反向电压时，PN结中的电场会阻碍载流子的扩散，导致通道关闭，电流无法通过。
2.集成电路的工作原理：芯片上的各个晶体管通过电路连接起来，形成不同的功能模块，如运算器、存储器等。
当给芯片施加电压后，晶体管中的电流流动，通过不同的连接方式，实现了电路的功能。
例如，在存储器模块中，晶体管的电流可驱动存储单元的状态改变，从而实现数据的存储与读取。
3.时钟信号的作用：芯片中的各个功能模块需要按照特定的顺序和时序来进行工作，这就需要一个时钟信号的引导。
时钟信号是芯片内部发生器提供的稳定频率的电信号，它会周期性地改变芯片中各功能模块的状态和电流。
通过时钟信号的引导，芯片可以实现各种计算、存储和传输操作的同步。
4.功率管理的作用：芯片的工作需要一定的电能供应，但过高的电能供应会导致芯片元器件过热而损坏，过低的电能供应则会使芯片无法正常工作。
因此，芯片中有一套功率管理系统，用于监测芯片的工作状态和电能供应情况，并适时地调节电能的输入。
功率管理系统会根据芯片的工作负载情况，提供合适的电能供应，保证芯片的稳定工作。
总体来说，芯片的工作原理是通过晶体管的开关控制电流的流动，利用集成电路的互连方式实现不同功能模块的协同工作，并通过时钟信号和功率管理系统的作用，保证芯片的稳定工作和高效能。

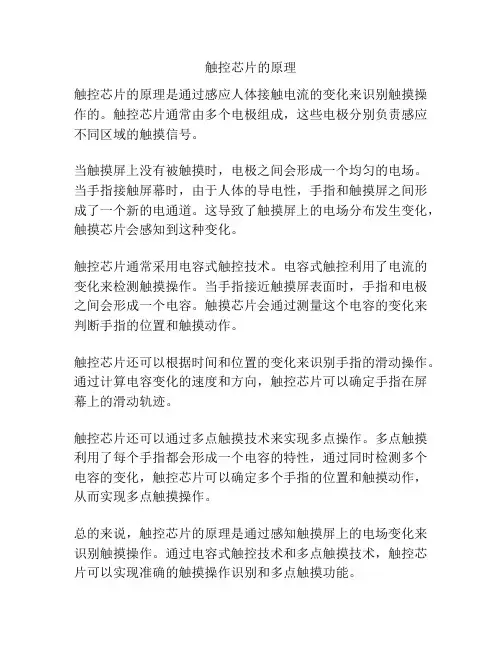

触控芯片的原理
触控芯片的原理
触控芯片的原理是通过感应人体接触电流的变化来识别触摸操作的。
触控芯片通常由多个电极组成，这些电极分别负责感应不同区域的触摸信号。
当触摸屏上没有被触摸时，电极之间会形成一个均匀的电场。
当手指接触屏幕时，由于人体的导电性，手指和触摸屏之间形成了一个新的电通道。
这导致了触摸屏上的电场分布发生变化，触摸芯片会感知到这种变化。
触控芯片通常采用电容式触控技术。
电容式触控利用了电流的变化来检测触摸操作。
当手指接近触摸屏表面时，手指和电极之间会形成一个电容。
触摸芯片会通过测量这个电容的变化来判断手指的位置和触摸动作。
触控芯片还可以根据时间和位置的变化来识别手指的滑动操作。
通过计算电容变化的速度和方向，触控芯片可以确定手指在屏幕上的滑动轨迹。
触控芯片还可以通过多点触摸技术来实现多点操作。
多点触摸利用了每个手指都会形成一个电容的特性，通过同时检测多个电容的变化，触控芯片可以确定多个手指的位置和触摸动作，从而实现多点触摸操作。
总的来说，触控芯片的原理是通过感知触摸屏上的电场变化来识别触摸操作。
通过电容式触控技术和多点触摸技术，触控芯片可以实现准确的触摸操作识别和多点触摸功能。
显示芯片的原理
显示芯片的原理芯片是现代电子设备中不可或缺的重要组成部分，它承担着各种功能和任务。
本文将以显示芯片为例，详细介绍芯片的原理和工作过程。
一、芯片的定义和分类芯片是一种集成电路，由晶体管、电容器、电阻器等元件组成，通过微电子技术将电路元件集成在芯片上。
根据功能的不同，芯片可以分为逻辑芯片、存储芯片、处理器芯片等多种类型。
显示芯片是一种专门用于控制显示设备的芯片，它负责接收并处理来自主机的图像信号，然后将信号传递给显示设备，使其能够正确地显示图像。
显示芯片的原理主要包括以下几个方面：1. 图像信号处理显示芯片首先接收到来自主机的图像信号，这些信号通常是数字信号。
显示芯片通过内部的模数转换器将数字信号转换为模拟信号，然后对信号进行处理，包括亮度、对比度、色彩等方面的调整，以满足显示设备的要求。
2. 显示控制显示芯片还负责控制显示设备的显示方式。
它可以根据需要选择不同的刷新率和分辨率，以适应不同的显示设备。
同时，显示芯片还可以控制显示设备的亮度、对比度等参数，以达到最佳的显示效果。
3. 显示存储为了提高显示效果和响应速度，显示芯片通常会内置一块显示存储器。
这块存储器可以临时存储图像数据，以便快速响应主机的指令。
同时，显示芯片还可以通过存储器来实现图像的缓存和双缓冲等功能，以避免图像闪烁和断层现象。
4. 信号输出当显示芯片完成对图像信号的处理和控制后，它会将最终的信号输出到显示设备上。
这个过程通常涉及到信号的放大、滤波和传输等步骤，以确保信号的稳定和质量。
三、显示芯片的工作过程了解了显示芯片的原理，下面我们来了解一下显示芯片的工作过程。
一般来说，显示芯片的工作过程可分为以下几个阶段：1. 初始化在开始工作之前，显示芯片需要进行一系列的初始化操作。
这些操作包括设置显示设备的刷新率、分辨率等参数，以及初始化显示存储器等。
2. 接收信号一旦初始化完成，显示芯片就开始接收来自主机的图像信号。
这些信号通常是通过接口传输到显示芯片的，比如HDMI、VGA等接口。
芯片制造的原理
芯片制造的原理
芯片制造是一项复杂的工艺过程，它从原材料开始，经过多个步骤制造出具有特定功能的高科技产品。
芯片制造的原理主要包括以下几个方面：
1. 单晶生长：芯片的基础材料通常是硅单晶，单晶生长技术是
将硅熔体逐渐冷却并结晶成为硅单晶，这个过程需要高温高压下进行。
2. 晶圆加工：将单晶材料切割成厚度约为几百微米的薄片，然
后在其表面涂上一层光阻，利用光刻技术将芯片的电路图案转移到光阻层上，形成电路图案，接着用酸蚀和腐蚀等化学方法去除不需要的部分。
3. 氧化层和金属沉积：在芯片表面形成一层薄的氧化层，以隔
离芯片表面和电路元件之间的电荷，然后将金属层沉积到氧化层上，形成电路元件之间的电连接，这个过程叫金属沉积。
4. 清洗和检测：芯片制造完成后，需要进行清洗，以去除表面
的杂质。
随后对芯片进行电气测试和光学检测，确保其符合设计要求。
总体来说，芯片制造的原理就是将硅单晶加工成一个个微小的电路元件，最终组成具有特定功能的芯片产品。
这个过程需要高精度和高技术，也是现代工业中非常重要的一部分。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片原理
1.芯片为什么要采用CMOS:
CMOS，C：是互补的意思complementary，是指采用NMOS和PMOS管形成一个组合实现一个开关功能。
也就是最小单元由至少两个MOS管组成。
MO：是金属氧化物的意思，是指MOS管的G极的材质是金属氧化物的
上图中，如果采用图A所示，则有Ic这个电流，如果R很大，那么V o的驱动能力就很弱，会造成芯片的反应速度很慢，如果R很小，则在MOS管开通时，电流Ic非常大，因此，这样的电路是没法应用于芯片的，经初步计算，如果采用图A所示的电路，要达到一定的处理速度，那么其功耗是100kW级别的，而采用图B的互补型（N和P型对称布置），则Vi高电平时上管关闭，下管开启，低电平时则相反，这样就不存在电流，那么为什么芯片还是有很大的功耗呢，这就是MOS管的结电容引起的，因为G极就是一个电容效应。
充放电虽然对于一个MOS管来说是很小的功耗，但是芯片的晶体管数量非常多，如一个CMOS 开关为1uW，那么1000万个呢就是100W。
芯片的功耗基本可以这样理解：P = N * C* f * V2
N：晶体管个数，C：MOS管及其他引起的电容，f为频率、V为电压
当频率很高时，为了降低功耗，现在芯片的工作电压一直在降低，如从3V降低到1V，那么功耗降低了9倍，如果通过改善晶体管结构和线路结构，能减少电容C，那么也可以降低芯片功耗。
注意：我们在设计单片机电路时，经常性地采用如图A所示的下拉（或上拉）电阻形式，一般我们的被驱动电路的功耗是比较大的，因此经常会忽略该电路引起的功耗问题。
2.芯片制作
芯片就如多层电路板，最低层为晶体管，然后往上几层就是连线（罗辑）。
切开一个晶片的小块，其中上层的导线连接就如这样，就如多层电路板，是一个三维连接体，导线之间会引起电容和信号干扰，而弯弯曲曲的导线，也会引起电感。
第一步：制作晶圆。
晶圆现在一般为8寸、12寸、20寸等。
晶圆本身进行参杂，形成P型，或N型衬底。
也就是基板。
晶圆的制作过程，在网上有很多视频。
第二步：在晶圆上进行杂质注射，这里就需要模板。
模板中的孔，就是要变成PNP型MOS管的位置，这是在芯片设计时就已经决定了的，由芯片的晶体管的布局决定。
第三步，再在已经布局好的P和N基底上，注入杂质，形成N和P型半导体，这就是MOS管的S（源）极和D（漏）极形成的过程。
要分两步：第一步注入N型杂质，然后换模板注入P型杂质。
第四步、实现逻辑、就是门电路的互联：
芯片制作时，会在原来的晶片的基础上，经过蚀刻去除一些部分，留下一些部分来制作P、N半导体，然后在在其上不断地增加层，每层都如电路板的一个层一样。
如首先增加G极的绝缘层，就如上图，可以通过物理的或化学的方法，使每层都非常薄。
一般越到上层，电流越大，是模块之间的连接，因此蚀刻的模板的孔也越大。
芯片设计时：
首先是系统设计、逻辑设计（VDHL），那就是类似软件开发一样。
然后经过专门的软件进行逻辑仿真，这种软件相对来说便宜些。
逻辑没有问题时，将设计转换成门电路图。
（元胞：就是最小的可以作为一个整体被直接使用（就如软件开发的一个函数调用）的最小单元。
一般芯片设计软件有很多成熟的库，而这也与具体的生产工艺有关，设计人员可以自己设计，就如PCB可以自己设计元件库）
然后把门电路图转换成实际的晶体管布局图，这个过程要相当的经验了，这涉及到布局的合理性、电气性能。
关系到最终的产品的稳定性。
这个过程是有软件辅助设计的，类似PCB板的设计，元件定位、布线。
然后就是输出版图，这个一般要专业的工具了，版图是直接可以给芯片加工厂生产的图纸，就如PCB的布线图、焊盘图等，这样的工具非常贵，一般个人是买不起的从原理图到版图，这中间经过很多次的翻译，也就如软件编译一样，只是芯片的编译没软件那么规范，涉及的问题更加多些。
对于一些小型的芯片，特别是量非常大的芯片，则芯片的布局图一般都采用手工进行，做到最优化。
芯片设计并不如我们想想的那么神秘，虽然很难，但是原理并没有什么高深的理论。
只是设计的工具和生产工具很难获得，因而能有机会进行芯片核心部分设计的人也很少，芯片设计人员的经验就变得非常珍贵。
N年以后，或许你自己就可以在家里弄个设计平台，然后弄套设备进行芯片生产。
一切只要技术和工艺成熟时。
3.芯片的绝缘填充材料为二氧化硅，由于二氧化硅的介电常数高，因此形成的电容也大，
目前采用碳化硅后，电性能就好很多。
4.在芯片上制作电阻有很多方式，直接进行参杂来形成电阻的，或直接注入电阻材料或金
属。
电阻可以做到很高阻值，因此芯片的外接电阻比较少，因为一般在内部就可以实现。
但是芯片内制作大电容就不可能，即使是薄膜电容，虽然绝缘层可以做得非常薄，但是面积是非常有限的，稍微大一点的一般需要多层电路连接形成电容。
电感一般可以通过弯曲的导线实现，但是也不可能做得很大，第一是空间问题，第二是干扰问题。
而在芯片内部，如果只是布尔运算，一般不需要很大的电容电感的，电容电感仅做改善电路性能的用途，但是对于模拟芯片，则由于要进行信号处理，电容、电感是自然就很多了。
但是要用到稍微大点的电容、电感一般就需要外部电路协作，即使是电阻，芯片内部做的功率一般非常小，因此在模拟芯片中，与功率有关的部分，必然要引用外部电路进行调节。
在芯片内部的电子元件极易受到芯片温度影响，因此对于高精度要求的电路，其芯片的外围元件也必然会多，而且其精度也要求高。
5.在芯片内部的元件：MOS管、双极型三极管、电阻、电容、电感。
