芯片原理——芯片设计芯片制造

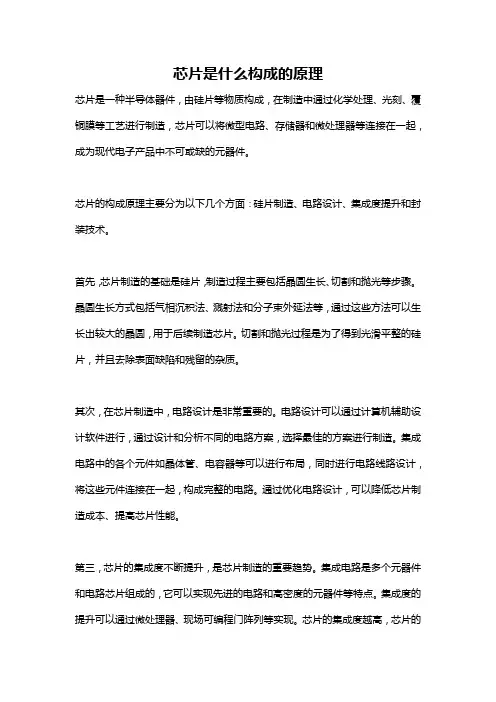

芯片是什么构成的原理
芯片是什么构成的原理芯片是一种半导体器件，由硅片等物质构成，在制造中通过化学处理、光刻、覆铜膜等工艺进行制造，芯片可以将微型电路、存储器和微处理器等连接在一起，成为现代电子产品中不可或缺的元器件。
芯片的构成原理主要分为以下几个方面：硅片制造、电路设计、集成度提升和封装技术。
首先，芯片制造的基础是硅片，制造过程主要包括晶圆生长、切割和抛光等步骤。
晶圆生长方式包括气相沉积法、溅射法和分子束外延法等，通过这些方法可以生长出较大的晶圆，用于后续制造芯片。
切割和抛光过程是为了得到光滑平整的硅片，并且去除表面缺陷和残留的杂质。
其次，在芯片制造中，电路设计是非常重要的。
电路设计可以通过计算机辅助设计软件进行，通过设计和分析不同的电路方案，选择最佳的方案进行制造。
集成电路中的各个元件如晶体管、电容器等可以进行布局，同时进行电路线路设计，将这些元件连接在一起，构成完整的电路。
通过优化电路设计，可以降低芯片制造成本、提高芯片性能。
第三，芯片的集成度不断提升，是芯片制造的重要趋势。
集成电路是多个元器件和电路芯片组成的，它可以实现先进的电路和高密度的元器件等特点。
集成度的提升可以通过微处理器、现场可编程门阵列等实现。
芯片的集成度越高，芯片的性能和功能越强大，同时制造成本也越低。
最后，芯片的封装技术在芯片制造中也是至关重要的。
封装技术包括陆片封装、球栅阵列（BGA）封装、薄膜封装等。
通过封装一方面可以避免芯片损坏，同时也可以提高利用率和可靠性。
芯片的不同应用需要不同的封装方式和封装材料。
总之，芯片的构成原理包括硅片制造、电路设计、集成度提升和封装技术等方面。
芯片的制造过程需要经历多个工序，通过不断优化和创新，可以制造出更先进、高性能和低成本的芯片产品。
随着技术的不断发展，芯片在未来的应用和发展中也将扮演着越来越重要的角色。
手机芯片是怎么制成的原理
手机芯片是怎么制成的原理
手机芯片的制成原理可以简单地概括为制造晶体管、制造多层集成电路板、组装封装芯片。
具体的步骤如下：
1. 分离硅晶片：利用高纯度的硅片，用热、化学或机械方法分离出单晶硅芯片。
2. 制造晶体管：用光刻、薄膜沉积、离子注入、扩散等工艺，将金属电极和半导体材料沉积在硅晶片表面，并通过控制材料的电阻率或者电场来制造晶体管。
3. 制造集成电路板：将多个晶体管按照设计好的电路图形式组合在一起，用上层电路特殊的工艺，如电镀、敷铜等来建立多层电路板。
4. 组装封装芯片：将成品的芯片粘贴到封装载体上，用封装工艺将芯片封装到塑料或金属封装体中，最后进行测试和质量检查。
以上是手机芯片制造的基本流程，具体流程可能因芯片设计和制造工艺而异。
芯片基础知识培训课程
人才引进等方面的支出。
市场竞争
03
全球芯片市场竞争激烈，国际知名企业在技术、品牌、市场份
额等方面占据优势。
产业发展趋势预测
技术创新
随着人工智能、物联网等新兴技术的不断发展，芯片产业将持续进 行技术创新，推动产业变革。
应用拓展
芯片的应用领域不断拓展，包括智能手机、汽车电子、智能家居、 工业控制等多个领域，为产业发展提供广阔空间。
断增长。
未来预测
预计未来几年，全球芯片市场将 继续保持快速增长，特别是在高 性能计算、数据中心、自动驾驶
等领域。
竞争格局与发展前景
主要厂商
全球芯片市场主要由英特尔、高通、AMD、ARM等知名 厂商主导。
技术创新 随着半导体工艺的不断进步，芯片性能不断提升，功耗不 断降低。
发展前景 未来，随着新兴应用领域的不断拓展，芯片市场将迎来更 多的发展机遇。同时，国家政策的扶持以及产业链的完善 将进一步推动中国芯片产业的发展。
汽车电子
汽车中大量使用芯片，用于引 擎控制、安全系统、娱乐系统 等。
人工智能
AI芯片是人工智能技术的硬件 基础，用于深度学习、机器学 习等。
市场规模及增长趋势
市场规模
全球芯片市场规模巨大，持续保 持增长态势，其中中国市场规模
逐年扩大。
增长趋势
随着5G、物联网、人工智能等新 兴技术的发展，芯片市场需求不
芯片基础知识培训课程
目录
• 芯片概述与基本原理 • 芯片制造工艺与流程 • 芯片应用领域与市场现状 • 芯片设计基础与关键技术 • 芯片测试验证方法及标准 • 芯片产业挑战与机遇并存
01 芯片概述与基本原理
芯片定义及发展历程
芯片定义
chip原理及实验步骤
chip原理及实验步骤芯片（chip）是电子技术中常用的一个概念，它是指集成电路的一种封装形式。
芯片原理就是将多个电子器件、电路和元件集成到一块硅片上，并通过微影技术将电路图案化，最终形成一个完整的电子系统。
下面将介绍芯片的原理及实验步骤。
一、芯片原理芯片的原理主要包括以下几个方面：1.1、集成电路技术：芯片采用集成电路技术，将多个电子器件和电路集成到一块硅片上，通过微影技术将电路图案化，形成一个完整的电子系统。
1.2、微电子工艺：芯片的制造过程中采用微电子工艺，包括光刻、蒸镀、离子注入、扩散等步骤，通过这些工艺将电路图案化并形成电子器件。
1.3、材料选择：芯片的制造需要选择合适的材料，如硅片、金属、绝缘材料等，这些材料的性能和特点会直接影响芯片的性能和稳定性。
1.4、电路设计：芯片的设计是芯片原理的关键，通过合理的电路设计可以实现不同的功能和应用，如处理器芯片、存储芯片、传感器芯片等。
二、芯片实验步骤芯片的实验步骤主要包括芯片制造、芯片测试和芯片封装等过程。
2.1、芯片制造芯片的制造是芯片实验的第一步，主要包括以下几个步骤：（1）芯片设计：根据实验需求和功能要求，进行芯片电路设计，确定芯片的布局和电路结构。
（2）芯片加工：根据电路设计，采用微电子工艺将电路图案化，形成电子器件，包括光刻、蒸镀、离子注入等制造步骤。
（3）芯片测试：对制造好的芯片进行测试，检测芯片的性能和功能是否符合设计要求。
2.2、芯片测试芯片测试是为了验证芯片的性能和功能是否符合设计要求，主要包括以下几个步骤：（1）功能测试：对芯片进行功能测试，验证芯片是否能够正常工作和完成设计的功能。
（2）性能测试：对芯片进行性能测试，包括速度、功耗、温度等方面的测试，验证芯片的性能是否满足要求。
（3）可靠性测试：对芯片进行可靠性测试，包括老化测试、温度循环测试等，验证芯片的可靠性和稳定性。
2.3、芯片封装芯片封装是将制造好的芯片封装到外部封装材料中，以保护芯片并方便连接外部电路。
NA芯片技术的原理与
需要突破传统的光学检测方法，探索电学、电化学等新型检测手段。
技术优势与限制
高度并行性
NA芯片可以实现高通量、高并行性的 检测，一次可同时分析多个基因或蛋 白质样本。
01
02
灵敏度高
通过优化探针设计和信号转换技术， NA芯片具有较高的灵敏度，能够检测 低浓度的生物分子。
03
快速简便
NA芯片操作简便，检测时间短，适合 用于临床诊断、生物安全监测等领域。
用。
02
NA芯片技术原理
工作原理
生物分子识别
NA芯片通过生物分子识别技术，将特定的核酸序列与芯片上的探 针进行互补结合，实现对目标分子的捕获。
信号转换与检测
捕获目标分子后，芯片上的信号转换器将生物分子信号转换为可检 测的电信号，通过检测设备进行定量和定性分析。
数据处理与分析
芯片检测到的数据经过处理和分析，可提供关于基因组、转录组和 蛋白质组等方面的信息。
根据规格书进行逻辑设 计，包括算法设计、电
路设计等。
布图设计
将逻辑设计转换为物理 版图，进行布局和布线
设计。
制造工艺
晶圆制备
将高纯度硅晶棒切割成晶圆， 进行表面处理和清洗。
薄膜制备
在晶圆表面沉积薄膜材料，如 氧化硅、氮化硅等。
刻蚀工艺
通过物理或化学方法将不需要 的薄膜去除，形成电路和元件 结构。
掺杂与镀膜
NA芯片技术还可以用于智能传感器中，实现对环境参数的快速检测和实时反馈，提高生 产过程的智能化水平。
案例四：物联网领域应用
物联网领域应用
NA芯片技术在物联网领域的应用主要涉及传感器节点、网络通信等方面。通过NA芯片 技术，可以实现物联网设备的智能化和互联互通，促进物联网的发展和应用。
光刻机制造芯片原理
光刻机制造芯片原理一、引言光刻机是制造芯片的重要设备之一，其原理是利用光学原理将芯片设计图案投射到硅片上，并通过化学反应将图案转移到硅片表面，形成电路元件。
本文将详细介绍光刻机的制造芯片原理。
二、光刻机的基本构成光刻机主要由曝光系统、对准系统、显影系统和控制系统四部分组成。
1.曝光系统：曝光系统是将芯片设计图案投射到硅片上的核心部分。
它由激光器、准直器、透镜等组成。
激光器产生紫外线，经过准直器和透镜聚焦后，形成高强度的紫外线束。
2.对准系统：对准系统用于确保芯片设计图案与硅片表面的对齐精度。
它由显微镜、CCD摄像头等组成。
在曝光前，需要通过对准系统调整硅片位置，使得芯片设计图案与硅片表面完全重合。
3.显影系统：显影系统用于在曝光后去除未被曝光部分的胶层。
它由喷洒装置、加热器等组成。
显影液会将未被曝光部分的胶层溶解掉，从而形成芯片电路元件。
4.控制系统：控制系统用于对光刻机进行精确的控制。
它由计算机、运动控制卡等组成。
计算机负责处理芯片设计图案，并将其转化为激光器能够识别的格式。
运动控制卡则负责对各个部件进行精确的运动控制，以保证芯片设计图案与硅片表面的完全重合。
三、光刻机工作原理光刻机工作原理可以分为以下几个步骤：1.准备硅片：首先需要将硅片进行清洗和涂覆胶层处理。
清洗可以去除硅片表面的杂质和污垢，涂覆胶层则是为了保护硅片表面，并且提供一个可被曝光的表面。
2.加载硅片：将经过涂覆胶层处理的硅片放置在光刻机上，并通过对准系统调整位置，使得芯片设计图案与硅片表面完全重合。
3.曝光：激光器产生紫外线，经过准直器和透镜聚焦后，形成高强度的紫外线束。
这束光线通过芯片设计图案上的透明部分，照射到硅片表面上。
在曝光后，胶层会发生化学反应，使得被曝光部分的胶层变得更加坚硬。
4.显影：将硅片放入显影液中，未被曝光部分的胶层会被溶解掉。
经过显影处理后，芯片电路元件就形成了。
四、光刻机制造芯片原理在光刻机制造芯片过程中，最重要的是如何将芯片设计图案转移到硅片表面。
芯片制造中的物理学知识
芯片制造中涉及的物理学知识主要包括半导体材料物理、集成电路设计、芯片物理学、版图设计、封装与测试等方面。
首先，半导体材料的电子结构和电子运动规律是芯片制造的基础。
在半导体中，原子的价电子带和导电电子带之间存在能隙，当材料受到外界能量的激发时，价电子带中的电子会跃迁到导电电子带中，形成导电电子。
这种特性使得半导体成为制造芯片的基础材料。
其次，集成电路设计涉及到半导体器件的基本原理，包括PN结二极管、MOSFET器件和双极型晶体管等。
这些器件的原理和特性决定了集成电路的性能和功能。
集成电路工艺的发展史、制造流程、介电薄膜、金属化、光刻、刻蚀、表面清洁与湿法刻蚀、掺杂、化学机械平坦化等方面也是集成电路设计的重要内容。
此外，版图设计是将电路转换为芯片的重要步骤。
版图设计需要满足电路功耗、性能等方面的要求，并尽量减少工艺制造对电路的偏差，提高芯片的精准性。
EDA即电子设计自动化，指利用计算机辅助设计（CAD）软件，来完成超大规模集成电路芯片的功能设计、综合、验证、物理设计等流程的设计方式。
最后，封装与测试是芯片制造的最后环节。
封装涉及到将芯片封装在基板上，并保护芯片免受外界环境的影响。
测试则是确保芯片的功能和性能符合要求，同时能够承受实际应用中的各种条件。
综上所述，芯片制造中的物理学知识涵盖了半导体材料物理、集成电路设计、芯片物理学、版图设计、封装与测试等方面。
这些
知识是实现高性能、高可靠性芯片的关键要素。
芯片培训资料课件
华为推出的昇腾系列AI芯片，包括Ascend处理器和MindSpore计 算框架，为AI应用提供强大的算力支持。
06
芯片产业发展现状与趋势
全球芯片产业发展现状
市场规模不断扩大
随着人工智能、物联网等新兴技术的快速发展，全球芯片市场规模 不断扩大，预计未来几年将持续保持高速增长。
技术创新加速
可靠性设计技术
通过冗余设计、容错技术等提高芯片的可 靠性。
03
芯片制造工艺与设备
制造工艺简介
芯片制造工艺概述
简要介绍芯片制造的基本流程和关键步骤。
前道工艺与后道工艺
阐述芯片制造中的前道工艺（晶圆制备、薄膜沉积等）和后道工 艺（封装、测试等）的主要内容和区别。
制造工艺的发展趋势
分析当前芯片制造工艺的发展趋势，如三维集成、柔性电子等。
检测与测试设备
介绍用于芯片检测与测试的设备 ，如缺陷检测设备、电学测试设 备等。
先进制造技术展望
01
02
03
04
三维集成技术
探讨三维集成技术的原理、优 势及挑战，以及在未来芯片制
造中的应用前景。
柔性电子技术
介绍柔性电子技术的原理、特 点及应用领域，分析其在未来
芯片制造中的潜力。
生物芯片技术
阐述生物芯片技术的原理、应 用及发展趋势，探讨其与传统
需求分析
明确设计目标，分析应用 场景和需求。
规格定义
制定芯片的功能、性能、 接口等规格。
架构设计
设计芯片的整体架构，包 括处理器、存储器、接口 等模块。
ቤተ መጻሕፍቲ ባይዱ
设计流程详解
详细设计
进行电路设计和版图设 计，实现芯片的具体功
能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片原理芯片——设计芯片制造
1. 芯片为什么要采用CMOS:
CMOS，C：是互补的意思complementary，是指采用NMOS和PMOS管形成一个组合实现一个开关功能。
也就是最小单元由至少两个MOS管组成。
MO：是金属氧化物的意思，是指MOS管的G极的材质是金属氧化物的
上图中，如果采用图A所示，则有Ic这个电流，如果R很大，那么Vo的驱动能力就很弱，会造成芯片的反应速度很慢，如果R很小，则在MOS管开通时，电流Ic非常大，因此，这样的电路是没法应用于芯片的，经初步计算，如果采用图A所示的电路，要达到一定的处理速度，那么其功耗是100kW级别的，而采用图B的互补型（N和P型对称布置），则Vi高电平时上管关闭，下管开启，低电平时则相反，这样就不存在电流，那么为什么芯片还是有很大的功耗呢，这就是MOS管的结电容引起的，因为G极就是一个电容效应。
充放电虽然对于一个MOS管来说是很小的功耗，但是芯片的晶体管数量非常多，如一个CMOS 开关为1uW，那么1000万个呢就是100W。
芯片的功耗基本可以这样理解：P = N * C* f * V2
N：晶体管个数，C：MOS管及其他引起的电容，f为频率、V为电压
当频率很高时，为了降低功耗，现在芯片的工作电压一直在降低，如从3V降低到1V，那么功耗降低了9倍，如果通过改善晶体管结构和线路结构，能减少电容C，那么也可以降低
芯片功耗。
注意：我们在设计单片机电路时，经常性地采用如图A所示的下拉（或上拉）电阻形式，一般我们的被驱动电路的功耗是比较大的，因此经常会忽略该电路引起的功耗问题。
2. 芯片制作
芯片就如多层电路板，最低层为晶体管，然后往上几层就是连线（罗辑）。
切开一个晶片的小块，其中上层的导线连接就如这样，就如多层电路板，是一个三维连接体，导线之间会引起电容和信号干扰，而弯弯曲曲的导线，也会引起电感。
第一步：制作晶圆。
晶圆现在一般为8寸、12寸、20寸等。
晶圆本身进行参杂，形成P型，或N型衬底。
也就是基板。
晶圆的制作过程，在网上有很多视频。
第二步：在晶圆上进行杂质注射，这里就需要模板。
模板中的孔，就是要变成PNP型MOS管的位置，这是在芯片设计时就已经决定了的，由芯片的晶体管的布局决定。
第三步，再在已经布局好的P和N基底上，注入杂质，形成N和P型半导体，这就是MOS 管的S（源）极和D（漏）极形成的过程。
要分两步：第一步注入N型杂质，然后换模板注入P型杂质。
第四步、实现逻辑、就是门电路的互联：
芯片制作时，会在原来的晶片的基础上，经过蚀刻去除一些部分，留下一些部分来制作P、N半导体，然后在在其上不断地增加层，每层都如电路板的一个层一样。
如首先增加G极的绝缘层，就如上图，可以通过物理的或化学的方法，使每层都非常薄。
一般越到上层，电流越大，是模块之间的连接，因此蚀刻的模板的孔也越大。
芯片设计时：
首先是系统设计、逻辑设计（VDHL），那就是类似软件开发一样。
然后经过专门的软件进行逻辑仿真，这种软件相对来说便宜些。
逻辑没有问题时，将设计转换成门电路图。
（元胞：就是最小的可以作为一个整体被直接使用（就如软件开发的一个函数调用）的最小单元。
一般芯片设计软件有很多成熟的库，而这也与具体的生产工艺有关，设计人员可以自己设计，就如PCB可以自己设计元件库）
然后把门电路图转换成实际的晶体管布局图，这个过程要相当的经验了，这涉及到布局的合理性、电气性能。
关系到最终的产品的稳定性。
这个过程是有软件辅助设计的，类似PCB 板的设计，元件定位、布线。
然后就是输出版图，这个一般要专业的工具了，版图是直接可以给芯片加工厂生产的图纸，就如PCB的布线图、焊盘图等，这样的工具非常贵，一般个人是买不起的从原理图到版图，这中间经过很多次的翻译，也就如软件编译一样，只是芯片的编译没软件那么规范，涉及的问题更加多些。
对于一些小型的芯片，特别是量非常大的芯片，则芯片的布局图一般都采用手工进行，做到最优化。
芯片设计并不如我们想想的那么神秘，虽然很难，但是原理并没有什么高深的理论。
只是设计的工具和生产工具很难获得，因而能有机会进行芯片核心部分设计的人也很少，芯片设计人员的经验就变得非常珍贵。
N年以后，或许你自己就可以在家里弄个设计平台，然后弄套设备进行芯片生产。
一切只要技术和工艺成熟时。
3. 芯片的绝缘填充材料为二氧化硅，由于二氧化硅的介电常数高，因此形成的电容也大，目前采用碳化硅后，电性能就好很多。
4. 在芯片上制作电阻有很多方式，直接进行参杂来形成电阻的，或直接注入电阻材料或金属。
电阻可以做到很高阻值，因此芯片的外接电阻比较少，因为一般在内部就可以实现。
但是芯片内制作大电容就不可能，即使是薄膜电容，虽然绝缘层可以做得非常薄，但是面积是非常有限的，稍微大一点的一般需要多层电路连接形成电容。
电感一般可以通过弯曲的导线实现，但是也不可能做得很大，第一是空间问题，第二是干扰问题。
而在芯片内部，如果只是布尔运算，一般不需要很大的电容电感的，电容电感仅做改善电路性能的用途，但是对于模拟芯片，则由于要进行信号处理，电容、电感是自然就很多了。
但是要用到稍微大点的电容、电感一般就需要外部电路协作，即使是电阻，芯片内部做的功率一般非常小，因此在模拟芯片中，与功率有关的部分，必然要引用外部电路进行调节。
在芯片内部的电子元件极易受到芯片温度影响，因此对于高精度要求的电路，其芯片的外围元件也必然会多，而且其精度也要求高。
5. 在芯片内部的元件：MOS管、双极型三极管、电阻、电容、电感。
