传感器圆形M12连接器

.概述

该连接器专为各种不同的工业应用环境而设计, 提供多种材料的连接电缆选择。具有以下特点：

·极强的耐酸,碱,化学清洗剂/试剂性能

·耐焊接火花,抗频繁的扭转,弯折

·减少接线以使设备快速投运

·减少了停机和维护时间

·耐油污,冷却液,润滑剂和乳剂特性

·适用于石油,化工,钢铁,电力,汽车制造等最为恶劣的环境·良好的机械电气性能保证了稳定性和可靠性

·带屏蔽连接器有很好的防电磁干扰性能

其主要类型有：M12连接器，M8连接器，电磁阀连接器，传感器连接器等，包括直头、90°弯头及带线或不带线型号. 主要防水，耐寒，性能稳定，高效快速连接器。

圆形连接器种类

现代的社会，科技推动着人类发展迅速往前，当然，科技发展的体现就是越来越多的高科技设备出现在人们的视野之中，这些设备是有很多的小零件拼接而成的，而连接器就是其中一种。连接器，其包括有一绝缘本体及复数端子，该绝缘本体具有复数容置槽，这些容置槽容置这些端子，该绝缘本体另设有至少一舌片，该舌片隔离这些端子，这些端子分别具有一倒刺，这些端子于这些倒刺第一侧分别向外延伸设有复数触接部，而于这些倒刺第二侧固定复数导线；通过上述结构，可达到端子的倒刺嵌入于绝缘本体，且端子易于组装，只需推入绝缘本体即可，端子间不致发生短路等效能。连接器器具有很多的种类，而圆形连接器就是其中一种。圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。

在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度。圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度。那么，圆形连接器有哪些种类呢？根据型号不同，可以将它分为大概以下几种， 1-62 芯共32 种孔位排列。包括XC-基本型（压接），XCH-插座焊

接型，XCB-插座为印制板焊接型，密封、双头密封屏蔽、非屏蔽等；而我们需要做的就是，根据自己的实际需要来选择合适的产品。蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED 灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。公司内具有完善的质量管理体系，拥有高素质的管理人才，对内实行全面质量管理，严把质量关，尽最大努力为顾客提供高质量的产品

M12连接器

中文名称：M8连接器/M12连接器； M8/M12连接器概述 M8/M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。这个标准中的校正1记述用于工业以太网应用的D编码的4针型连接器具有较高的保护级别。 EIA/TIA标准根据EIA/TIA标准，M8/M12连接器与第5类模块插座（RJ45）的传输技术条件相应。使用D编码可防止其与A编码（用于传感器和制动器接线）及B编码（用于一些现场总线）的错误接合。 M8/M12连接器在这之前并没有可用于印制电路板的类型，直至表面贴端接的圆形M8/M12连接器诞生。表面贴端接有助于现场设备的微型化。坚固的引脚使其能够通过成批包装以及相应使用振动碗的进料过程。另一个包装方式则为卷带包装。技术参数以及识别号 1、产品技术参数产品名称:科迎法M12型传感器防水连接器，现场自接电缆型，针型孔型，直头弯头(不带电缆) 产品芯数：3针3孔、4针4孔、5针5孔、6针6孔、7针7孔、8针8孔、12针12孔。自接电缆外径：4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为6-8mm 产品结构：连接螺纹M12X1，有直型和90度弯型二种。3针3孔、4针4孔、5针5孔、8针8孔的连接器，电缆接装方式为电线插入后，用螺钉旋紧即可。6针6孔、7针7孔、8针8孔、12针12孔的电线接装方式为焊接。用户自配电缆长度任选。防护性能：IP67以上。产符合ROHS环保要求，通过CE环保指令认证。 T：壹捌贰壹柒伍叁玖柒陆柒 2、产品型号标识方法

(07)圆形电连接器

圆形电连接器 1 概述在电连接器系列产品中，圆形电连接器在军用电连接器中占有重要地位。圆形电连接器是其基本结构为圆柱形，并具有圆形插合面的一类电连接器。圆形电连接器的圆柱形结构具有科学的坚固性，比其它任何形状都具有更高的强度-重量比，它易于用通用机床加工，较容易密封、插合和卸开，有简便牢固的锁紧机构。经过几十年的发展，使它具有完整合理的工艺和较高的可靠性。因此，在使用多种连接器实现部件与电缆、电缆与电缆之间互连的场合，圆形电连接器是第一选择。在七十年代初期，以MIL-C-26482为代表的圆形系列电连接器应用最广，现逐步被更高性能的符合美军标MIL-C-38999规范的产品所替代。圆形电连接器总的发展趋势是小型化、高密度、高性能和高可靠。军用装备的需求是圆形电连接器技术和市场发展的主要动力。 2 圆形电连接器的典型结构特点 2.1 基本结构按上述分类，军用圆形电连接器通常指军事装备用低频圆形电连接器，即使用频率在3MHz以下的圆形电连接器，又分通用和特种圆形电连接器，通用圆形电连接器是无特殊功能要求的空气电连接器；特种圆形电连接器，一般都指有特殊功能要求的电连接器（像滤波、抗电磁干扰、光纤、高温、高压、水下、超低温、高气密等），这里以介绍通用圆形电连接器为主。通用的圆形电连接器基本结构由接触件、壳体件、绝缘件及附件组成。 a. 接触件连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件（即插针、插孔）组成接触对，通过阴、阳接触件的插合完成电连接，是电连接器的关键零件。阳性接触件通常分为刚性和弹性二种：刚性接触件其形状为圆柱形（圆插针）；弹性接触件（麻花针）其形状为鼓形；接触件一般由铜材制成。前端是实现插针与插孔有效接触的部位，后端是用于与导线、印制板等连接的部位，称为端接部位。阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，

连接器详细知识解说

连接器详细知识解说电连接器分类、结构 1．连接器常用的分类方法是： 1)按外形分：圆形电连接器、矩形电连接器。圆形电连接器由于自身结构的特点在军事装备上（航空、航天）用量最大。矩形电连接器由于其结构简单更多的是用于电子设备的印制线路板上。 2)按结构分：按连接方式：螺纹连接、卡口（快速）连接、卡锁连接、推拉式连接、直插式连接等；按接触体端接形式：压接，焊接，绕接；螺钉（帽）固定；按环境保护分：耐环境电连接器和普通电连接器 3)按用途分：射频电连接器密封电连接器（玻璃封焊）高温电连接器自动脱落分离电连接器滤波电连接器复合材料电连接器机场电源电连接器印制线路板用电连接器等2．电连接器结构电连接器由固定端电连接器（以下称插座），自由端电连接器（以下称插头）组成。插座通过其方（圆）盘固定在用电部件上（个别还采用焊接方式），插头一般接电缆，通过连接螺帽实现插头、插座连接。电连接器由壳体、绝缘体、接触体三大基本单元组成。壳体——电连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。外壳作用是保护绝缘体和接触体（插针插孔的通称）等电连接器内部零件不被损伤。上面的定位键槽保证插头与插座定位。连接螺帽用于插头座连接和分离。尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。壳体还具有一定电磁屏蔽作用。壳体一般采用铝合金加工（机加、冷挤压、压铸）而成。钢壳体多用于玻璃封焊和耐高温电连接器。绝缘体——由装插针绝缘体、装插孔绝缘体。界面封严体、封线体等组成。用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。为适应产品的耐高温，低温，阻燃，保证零件几何尺寸稳定可靠。绝缘体大都采用热固塑料模塑成形。界面封严体、封线体采用硅橡胶模压等成形。接触体——插针插孔是接触体总称，分为焊接式、压接式和绕接式等，用来实现电路连接。插针插孔是电连接器关键元件，它直接影响着电连接器的可靠性。插针插孔大多采用导电性能良好的弹性铜合金材料机加而成，表面采用镀银镀金达到接触电阻小及防腐蚀的目的。结构特点是：耐环境，卡口式（快速）连接，多键位（防错插），接触体与导线压接连接，（单根取送便于故障处理）。外壳加屏蔽环保证360°电磁干扰屏蔽能力。接线端子质量的好坏取决于以下三个方面的因素：设计、选材和加工工艺。在选用接线端子的时候一定要注意仔细分辨：首先是看外观：好的产品就象是一件工艺品看上去就给人爽心悦目的感觉；其次选材要好：绝缘件要用阻燃工程塑料，导电材料该用铜的决不能用铁；最为关键的是螺纹的加工，如果螺纹加工不好，扭力矩不达标的话也就失去了连接导线的作用了。最简易的检验方法是：目测（看外观）；掂份量（有否偷工减料）；用火烧（阻燃性）；试扭力

M12工业连接器基本性能分析

M12工业连接器基本性能分析 M12工业连接器是电子工程技术人员经常接触的一种部件，我们的日常生活也与连接器息息相关，汽车连接器、电脑连接器、家电连接器等等，没有连接器的连接，就没有我们今天便捷舒适的生活。连接器究竟有什么性能呢？今天，华南地区专业连接器代理商广州跃国电子就连接器的性能跟我们作了简单有力的解说。 1、机械性能就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力，两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定，这表明，插入力要小，而分离力若太小，则会影响接触的可靠性。另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性指标，在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能作为评判依据。连接器的插拔力和机械寿命与接触件结构接触部位镀层质量以及接触件排列尺寸精度有关。 2、电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。 ①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫欧不等。 ②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。 ③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。 ④其它电气性能。电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比等电气指标。由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰滞等。

国产圆形连接器

国产圆形连接器圆形连接器-简要概述中文名称：圆形连接器英文名称：circular connector 定义：圆形连接器也叫工业连接器，基本结构为圆柱形并且具有近似圆形配合面的连接器。适用于水中或恶劣环境条件下工作的电路连接，可满足电子设备之间电缆连接的需要。圆形连接器的特点：本系列圆形电连接器结构先进，使用方便，可靠性高、符合国家标准GJB2889；采用卡口式连接、插针、插孔可单独装卸；插孔采用线簧结构，插针、插孔引线采用压接、焊接形式；每种类型有九种型号，1-62 芯共32 种孔位排列。包括XC-基本型（压接），XCH-插座焊接型，XCB-插座为印制板焊接型，密封、双头密封屏蔽、非屏蔽等；为了保证和各种规格电缆的匹配，可选用FJA、FJC、FJD 等各种电缆附件；广泛应用航空、航天、邮电通讯、计算机、航海及各种仪器、仪表等设备中。 1.连接器的结构材质圆形连接器由可分离的插头和插座构成。头和插座均处于圆筒状的金属或塑料插外壳之中。合时，壳可用螺纹、口或推插外卡拉式联接环连在一起。接触件（孔）阴插嵌在塑料的或玻璃绝缘材料（封型）安装板密的中．接触件是圆柱形插针，嵌在绝缘安阳也装板中。接触件端接有焊接或压接；安装板有多种接触件孔位排列，触件数目取决于接接触件规格（电流传输能力）工作电压；和为防止误插合，多种定位方式。接触件通常有用铜台金制成，面镀金、或锡。安装板材料根据结掏和性能要求来确定，常为：通尼龙、砜、碳酸脂、Ｓ、聚聚ＡＢＤＡＰ、醛塑料、酚三聚氰胺一醛树脂、酸树脂和环氧树脂甲醇等。外壳常用优质铝合金，温应用时采用高不锈钢．工业应用中．在也采用塑料外壳。 2．圆形连接器的应用现状圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度-重量比。它易于用标准机床加工．较容易密封，易插合和卸开．简单牢固的锁紧容有机构。十年的技术发展使它具有完整合理几的工艺和较高的可靠性。因此，要求使用在多接触件连接器实现部件与电缆、电缆与电缆之间互连的场合，圆形连接器是第一选择。圆形连接器主要用在军事和航空电子设备上，事装备的需求是圆形连接器技术军和市场发展的主要动力。本世纪６￣７００年代是它发展的鼎盛时期。在美国．用圆形军连接器占全部圆形连接器市

M12-6芯连接器

M12-6芯连接器 M12-6芯连接器产品名称：M12-6针6孔航空插件,M12-6针6孔插头，M12-6针6孔插座，M12-6针6孔接插件，M12-6针6孔传感器连接器 M12-6芯连接器产品物料号： 2米公头弯头订货型号KYF12J6WT-L2M 5米公头弯头型号KYF12J6WT-L5M 2米公头弯头订货型号KYF12J6WT-L10M 2米公头直头订货型号KYF12J6ZT-L2M 5米公头直头订货型号KYF12J6ZT-L5M 10米公头直头订货型号KYF12J6ZT-L10M 2米母头弯头订货型号KYF12K6WT-L2M 5米母头弯头订货型号KYF12K6WT-L5M 10米母头弯头订货型号KYF12K6WT-L2M 2米母头直头订货型号KYF12K6ZT-L2M 5米母头直头订货型号KYF12K6ZT-L5M 10米母头直头订货型号KYF12K6ZT-L10M 方法兰插座订货型号KYF12J6Z-F20-Q 扁法兰插座订货型号KYF12K6Z/M12*1-N-LXM

M12-6芯航空插座规格书：产品图片

M12-6芯连接器规格书产品图片

M12-6芯连接器应用领域：产品业已广泛应用于工程机械、汽车零部件生产线、电工电气系统、仪器仪表、矿产、石油天然气钻井防腐工程风能与太阳能、自来水工程、电站变电站、地铁机场、自控设备、自动化系统工程等众多领域。满足用户需要，超越顾客需求，是科迎法电气的服务基准。 M12-6芯连接器额定电压额定电压又称工作电压，它主要取决于防磁防焊连接器所使用的绝缘材料，接触对之间的间距大小。某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。防磁防焊连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。原则上说，防磁防焊连接器在低于额定电压下都能正常工作。笔者倾向于根据防磁防焊连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。这也比较符合客观使用情况。 M12-6芯连接器额定电流额定电流又称工作电流。同额定电压一样，在低于额定电流情况下，防磁防焊连接器一般都能正常工作。在防磁防焊连接器的设计过程中，是通过对防磁防焊连接器的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热。当其发热超过一定极限时，将破坏防磁防焊连接器的绝缘和形成接触对表面镀层的软化，造成故障。因此，要限制额定电流，事实上要限制防磁防焊连接器内部的温升不超过设计的规定值。在选择时要注意的问题是：对多芯防磁防焊连接器而言，额定电流必须降额使用。这在大电流的场合更应引起重视。

圆形连接器特点介绍

连接器，其包括有一绝缘本体及复数端子，该绝缘本体具有复数容置槽，这些容置槽容置这些端子，该绝缘本体另设有至少一舌片，该舌片隔离这些端子，这些端子分别具有一倒刺，这些端子于这些倒刺第一侧分别向外延伸设有复数触接部，而于这些倒刺第二侧固定复数导线。通过上述结构，可达到端子的倒刺嵌入于绝缘本体，且端子易于组装，只需推入绝缘本体即可，端子间不致发生短路等效能。连接器器具有很多的种类，而圆形连接器就是其中一种。圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度。圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类

连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度。圆形连接器接插件一般由插头和插座组成，其中插头也称自由端连接器，插座也称固定连接器。通过插头、插座的插合和分离来实现电路以及信号数据传送的连接和断开，因此就产生了插头和插座的各种连接方式。蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发

连接器的基本知识

第一章：连接器的基本知识一：连接器的基本概念什么是连接器?用最简单的话来说,连接器就是一种为电线的端头提供快速接通和断开的装置。除开关外,连接器主要起电路的连通和信号连接传递的作用,而不是仅仅具有开关的作用。二：连接器的基本分类 1：电缆连接器——此类连接器可使装了电缆的连接器与机箱上的连接器、穿墙式连接器或另一个装了电缆的连接器相插合。 2：机柜连接器——此类连接器一般用于抽屉式机柜、插入式组件及其他一些难于进行连接器插合操作的应用场合。 3：印制电路连接器——这类连接器用于印制电路板与电缆、机架或底板的互连。 4：同轴连接器一一在射频和音频电路中,如要保持稳定的、预定的阻抗和电容,或需要屏蔽外界的电气干扰,就必须用同轴连接器来互连。三：连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳(视品种而定)；④附件。 1.接触件(contacts) 是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。对单件式印制电路连接器而言,其阳性接触件是印制板边缘的线路接触片。阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针〉或扁平形(插片)。阳性接触件一般由黄铜、磷青铜制成,其加工工艺为车制(圆插针, 新工艺也采用铜片冲制卷曲而成)或冲制(方插针、插片)。阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒塑(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽,9字形)、盒形(方插孔)以及双曲面线簧插孔等。插孔是弹性零件,要求具有良好的弹性性能和抗疲劳、抗蠕变特性。一般用磷青铜或铍青铜制成,冲压是主要的加工工艺。圆柱形插针和圆筒形插孔常用于圆形连接器、同轴连接器和矩形连接器中,印制电路连接

连接器的结构基础知识

连接器的结构基础知识接接触件（contacts）是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接触件一般由黄铜、磷青铜制成。连接器,连接器技术,电子连接器,连接线,接插件,端子,线缆线束,开关,电线电缆,光纤连接器,电脑连接器,connector , line cable, 卡座, 线束, jst, HDMI, USB, molex, AMP, 端子, 接线端子, FPC, 深圳, 开关, 排针, 射频同轴连接器, FFC, 手机连接器, 接插件, bnc 阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。连接器,连接器技术,电子连接器,连接线,接插件,端子,线缆线束,开关,电线电缆,光纤连接器,电脑连接器,connector , line cable, 卡座, 线束, jst, HDMI, USB, molex, AMP, 端子, 接线端子, FPC, 深圳, 开关, 排针, 射频同轴连接器, FFC, 手机连接器, 接插件 2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。 3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

西克(SICK)LECTOR620操作手册_中文版

LECTOR620中文操作手册

安装距离和角度扫描器的安装距离是指从扫描器的窗口到条码表面的距离。每种条码的阅读距离都不同，因此安装过程中阅读距离的确定需要查阅相关型号的技术参数。例如，对于0.5mm分辨率的条码，其最大的视野范围是175mm×112mm（如右图），对应最大视野范围的安装高度为260mm 为了避免条码表面对红光直接的反射，条码阅读器一般不采取垂直于条码表面的安装方式，应倾斜20°安装

软件操作步骤（1）首先打开SOPAS 软件，一般安装SOPAS后会出现两个软件图标，一个是SOPAS，一个是SOPAS Single Device，两个是同一个软件，不同的是界面排版不同，推荐使用SOPAS Single Device界面版本（2）进入以下画面，会自动搜寻出两个设备，两个所不同是端口号，一个是以太网主口2112，一个是以太网辅口2111，推荐选择2112 （3）若搜寻设备的结果如下图则说明扫描枪IP地址与电脑IP地址不一致，可修改电脑IP或扫描枪IP，注意修改时要保证扫描枪和电脑IP地址前三段一致，最后一段不同，同时保证子网掩码相同（4）修改扫描枪IP地址时，可选自动获取或者使用固定IP，推荐使用固定IP地址用于调试和通讯

（5）出现选择画面，勾选尾缀为2112的扫描枪，点击继续，即可进入软件主界面。（6）进入主界面，现处于运行模式Operation ，界面如下图：（7）调试时切换到编辑模式，点击Edit ，此时读码器连续拍照，光源一致闪烁，显示实时图像，右侧有8 电脑IP 地址扫描枪IP 地址

连接器的基本结构、性能和分类

连接器的基本结构、性能和分类一、连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。 1．接触件（contacts）是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接触件一般由黄铜、磷青铜制成。阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。 2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。 3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。 4．附件附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。连接器的基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。 1．机械性能就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

接插件基础知识之连接器的基本结构组成

接插件基础知识之连接器的基本结构组成 2005年7月20日 8:18 连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。 1．接触件（contacts）是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接触件一般由黄铜、磷青铜制成。阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。 2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。 3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。 4．附件附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。接插件基础知识之连接器常用的专业术语 2005年7月21日 9:11 1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。 2. 射频连接器：是在射频范围内使用的连接器。 3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。 4. 射频：频率范围在3千HZ∽3000GHZ之间的无线电波。

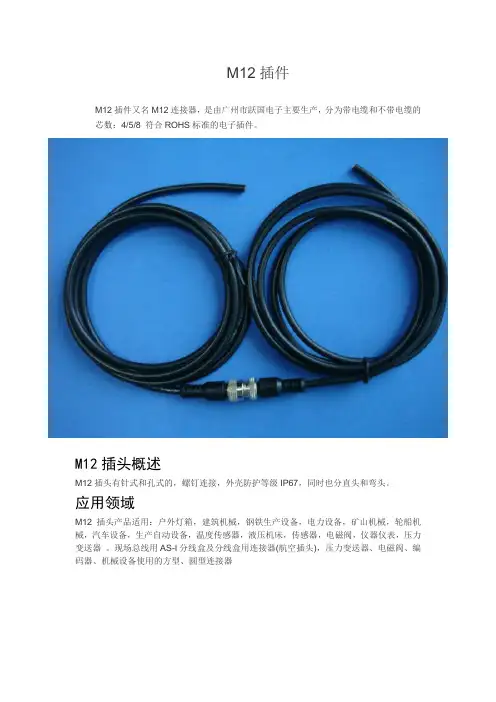

M12连接器

M12连接器 M12连接器为连接两个有源器件的器件，传输电流或信号的插头和插座，国内亦称作接插件，产品防水，耐油，耐寒，性能稳定，高效快速连接，广泛用于光电开关，接近开关，传感器和各种工业布线系统中。结构组成： M12连接器由壳体、绝缘体、接触体三大基本单元组成。壳体——M12连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。外壳作用是保护绝缘体和接触体（插针插孔的通称）等M12连接器内部零件不被损伤。上面的定位键槽保证插头与插座定位。连接螺帽用于插头座连接和分离。尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。壳体还具有一定电磁屏蔽作用以及防水功能。壳体一般采用塑料加工（机加、冷挤压、压铸）而成。钢壳体多用于玻璃封焊和耐高温电连接器。绝缘体——由装插针绝缘体、装插孔绝缘体。界面封严体、封线体等组成。用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。插针插孔是电连接器关键元件，它直接影响着电连接器的可靠性。表面采用镀银镀金达到接触电阻小及防腐蚀的目的。为适应产品的耐高温，低温，阻燃，保证零件几何尺寸稳定可靠。绝缘体大都采用热固塑料模塑成形。界面封严体、封线体采用硅橡胶模压等成形。接触体——插针插孔是接触体总称，分为焊接式、螺钉连接等，用来实现电路连接。这样一种方式更加快捷，安全。结构特点是：耐环境，卡口式（快速）连接，多键位（防错插），接触体与导线压接连接。具体参数如下：品名：M12连接器产品型号：4芯，5芯，8芯（有电缆连接器，有不带线连接器）锁紧方式：螺纹式

GJB599圆形电连接器

GJB599圆形电连接器 MIL-C-38999标准是国际公认的具有先进水平的标准。该标准是小圆形、高密度、快速分离、耐环境、可装卸、压接型电连接器的通用规范。我国国军标GJB599(等同MIL-C-38999) 。我国研制生产该标准产品已有十余年历史。目前巳具备组织部分型谱产品小批量生产的能力。主要应用于航空、航天等高可靠性要求的军用装备。GJB599(等同MIL-C-38999) 圆形电连接器的主要特点如下：1.高密度最多芯数达128个，在相同壳体尺寸下，产品通过的信号路数比系列产品多一倍。且绝缘性能好、重量轻、体积小。MIL-C-38999的孔位排列是在中密度产品规范（MIL-C-26482、83723等）基础上增加高密度孔位排列，基本上每种壳体号有高密度排列。用户既可将高密度产品用于体积空间小的部位，又仍可将中密度产品用于传送功率的电路上。 2.长壳体 MIL-C-38999的系列I 、III、IV是长壳体，仅系列II是短壳体。长壳体由于壳体加长，壳体端面到插针端面长度增加，可防止未插合的插头、插座使用中与异物相碰损伤插针。还可防盲插、误插或斜插，避免插头连接环碰弯插针，或造成带电插针跨接短路。由于壳体加长，误将装针插头和装针插座误插在一起时，由于插头插针端面与插座插针端面有一定距离，不会造成插针损坏。另外，由于壳体加长，插头插座插合时，当插针与插孔绝缘体端面接触时，插头壳体与插座壳体已啮合了较长长度，减少了插头、插座插合时的倾斜度，提高了插针与插孔的对位准确度。MIL-C-38999插针总长比MIL-C-26482短27.7%。由于插针短，插针露出界面密封垫长度也短，有利于超小型的细小插针改善加工性能，增加刚度，防止碰弯损坏。插孔为闭口式，套管对插孔工作部位起保护作用，避免插孔在周转、包装或使用中损伤簧片及改变簧片弹力，影响其接触性能。插孔套管端部呈喇叭口，可引导插针顺利导入插孔。 3.高混装可将低频、高频、总线、光纤和电源等各种信号和能源传输线混装在一个壳体内，单个插针最大电流可达45安培。MIL-C-38999系列产品传输信号频率比MIL-C-26482系列产品高百倍。故一个MIL-C-38999系列插头可代替几个 MIL-C-26482系列插头。 4.高可靠

电连接器的分类及端接

电连接器基础知识一、概述连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。连接器属于电子元器件机电组件行业，一般成为接插件，广义的接插件包括了连接器、开关、管座等。二、什么是连接器连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。三为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。这样一来，无论对于生产还是使用，都带来了诸多不便。连接器的好处改善生产过程连接器简化电子产品的装配过程。也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。四、主要的相关理论（一）电接触理论

连接器的基本结构组成、分类及发展趋势

连接器的基本结构组成、分类及发展趋势连接器，作为电流或信号连接的关键元件，也是工业体系的重要组成部分。大到飞机、火箭，小到手机、电视，连接器都以各种不同的形式出现，在电路或其他部件之间架起桥梁，承担着电流或信号连接的作用。连接器，即CONNECTOR。国内亦称作接插件、插头和插座。一般是指电连接器。即连接两个有源器件的器件，传输电流或信号。连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。连接器的诞生是从战斗机的制造技朮中所孕育的﹐战役中的飞机必须在地面上加油﹑修理﹐而地面上的逗留时间是一场战役胜负的重要因素。因此﹐二次大战中﹐美军当局决心致力于地面维修时间的缩短﹐增因战斗机的战斗时间。他们先将各种控制仪器与机件单元化﹐然后再由连接器连成一体成为一个完整的系统。修理时﹐将发生故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。战后AT-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源自于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。连接器的分类

西克CEMS系统经典汇编

西克麦哈克污染源烟气排放连续监测系统，型号：SMC-9021型，采用抽取式的测量方法，将被测气体从烟囱中抽出，通过取样单元，样气传输单元，预处理单元，送至红外线气体分析仪器，从而检测出气态污染物的浓度。测量数据通过西克公司生产的SMC-900型数据监控系统，完成数据采集、数据处理、数据存储、数据传输以及报表、打印等工作，并可以经过数据采集通讯装置，通过调试解调器（Modem Gprs Cdma）将数据传送至环保行政主管部门，使用单位也可以进行远程的监测或接入DCS系统。一、产品介绍 1.采样单元，采用西克公司的生产的SMB-202型取样探头。 2.样气传输单元，采用西克公司生产的SMB-203型复合伴热管线。伴热管线由两根气管一根伴热带组成。伴热管采用自限温伴热带加热，加热温度在120到140度之间。两根气管，一根为采样管路，另一根为皮托管反吹管路。 3.样气预处理单元，采用西克公司生产的SMC-9021型机柜其中包括：仪表柜外形尺寸 2100X800X800(mm).过滤器.压缩机冷凝器.采样泵.流量计.校准系统（电磁阀.调压过滤器. 气源等）.排水系统（蠕动泵.水罐等组成）.反吹系统.（电磁阀.储气罐组成）。配电及控制系统，（PLC.24V电源.空气开关.接线端子组成） 4.样气分析单元，采用西克公司生产的S710系列的红外线气体分析仪，该仪器采用全新的模块设计，可以灵活的应用于各种现场，自由设计和组合，可以选择不同的测量参数（SO2.NOX.CO.O2） 5.颗粒物分析单元，采用西克公司生产的FW300粉尘浓度测量仪。 6.其他参数测量单元及DAS：流速测定仪，压力变送器，温度变送器，湿度变送器，SMC-900 数据系统。二、烟尘浓度测量仪FW300 特点和应用 1.FW300是SICK AG的第二代现场直插式激光对穿测尘仪，可以连续的即时的在线测量：透过度，浊度，消光度，工况下的尘浓度（mg/m3）,与重量分析法的测量结果一致。特点和优势 1.测量路径长0.5-15m 2.模块化设计根据实际应用状况，FW300的不同配置可以满足宽量程测量的要求和不同行业的具体应用。 3.测量值的数字化处理确保测量精度高，抗干扰性强。 4.管路内部无安装件，即设备部件不会直接接触测量介质。 5.安装、启动使用简便。 6.操作、软件使用简便。 7.维护量低。接线单元 1.反射镜头供电，在接线端子的7、8.（24V）模拟量4-20ma输出，在接线端子的5、6，连接到机柜内的信号隔离器输入端，信号隔离器输出三路烟尘信号，一路输送到PLC，另两路信号输出预留给给企业的DCS控制室。 2.故障报警输出为接线端子的11、12.

3芯,4芯,5芯,6芯,8芯,12芯圆形接插件

M12 系列圆形接插件技术 M12 圆形接插件（公插头接插件镀金） A-coded,B-coded,D-coded 电气参数2-pole/3-pole/4-pole5-pole6-pole/8-pole12-pole 额定电流4A4A2A 1.5A 额定电压250V60V30V30V 电压类别II II II II Contact resistance≤8mΩ≤8mΩ≤8mΩ≤8mΩInsulation resistance≥100MΩ≥100MΩ≥100MΩ≥100MΩPollution degree3333防护等级IP67IP67IP67IP67 温度范围-20℃~+85℃-20℃~+85℃-20℃~+85℃-20℃~+85℃机械参数键位A/B/D A/B A A 安装板PA PA PA PA 接插件表面工艺镀金镀金镀金镀金Type of connection Screw connection Screw connection Screw connection Screw connection Cable diameter PG74-64-64-64-6 Cable diameter PG96-86-86-86-8 Connection cross-section min./max0.25mm/0.75mm20.25mm/0.75mm20.25mm/0.75mm20.14mm/0.34mm2 本文本由胡保鑫工程师编辑，且版权属上海科迎法电气科技有限公司所有。如有技术疑问可发邮件或者电话直接联系。182~1753~9767（hu.bx@https://www.360docs.net/doc/2f18766264.html,）

M12圆形接插件（插针）180°直型{A-Coding2,3,4,5,6,8,12Poles) M12X1 镀金工艺是否特殊结构研发：是Coding尾套出线口芯数物料号A4-63KYF12J3ZT-NC(4-6) A6-83KYF12J3ZT-NC(6-8) A4-64KYF12J4ZT-NC(4-6) A6-84KYF12J4ZT-NC(6-8) A4-65KYF12J5ZT-NC(4-6) A6-85KYF12J5ZT-NC(6-8) A4-66KYF12J6ZT-NC(6-8) A6-86KYF12J6ZT-NC(4-6) A4-68KYF12J8ZT-NC(6-8) A6-88KYF12J8ZT-NC(4-6) A4-612KYF12J12ZT-NC(6-8) M12圆形接插件（插针）180°直型{B-Coding2,3,4,5Poles) M12X1 镀金工艺是否特殊结构研发：是Coding尾套出线口芯数物料号 A4-63B-KYF12J3ZT-NC(4-6) A6-83B-KYF12J3ZT-NC(6-8) A4-64B-KYF12J4ZT-NC(4-6) A6-84B-KYF12J4ZT-NC(6-8) A4-65B-KYF12J5ZT-NC(4-6) A6-85B-KYF12J5ZT-NC(6-8) M12圆形接插件（插针）180°直型{D-Coding2,3,4,5Poles) M12X1 镀金工艺是否特殊结构研发：是Coding尾套出线口芯数物料号 A4-63D-KYF12J3ZT-NC(4-6) A6-83D-KYF12J3ZT-NC(6-8) A4-64D-KYF12J4ZT-NC(4-6) A6-84D-KYF12J4ZT-NC(6-8) 本文本由胡保鑫工程师编辑，且版权属上海科迎法电气科技有限公司所有。如有技术疑问可发邮件或者电话直接联系。182~1753~9767（hu.bx@https://www.360docs.net/doc/2f18766264.html,）

连接器三大性能的详细说明

连接器三大性能所谓的连接器，是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方（例如焊接）固定接牢。这样一来，无论对于生产还是使用，都带来了诸多不便。可见。小小的连接器在我们的生活中起到了至关重要的作用！今天，我们一起来探讨一下连接器的基本性能。连接器的基本性能可分为三大类：即机械性能、环境性能和电气性能。 1、机械性能就连接的功能而言，插拔力是重要的机械性能。插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性指标，在国标GB5095中把它叫做机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。连接器的插拔力和机械寿命与接触件结构（正压力大小）、接触部位镀层质量（滑动摩擦因数）以及接触件排列尺寸精度（对准度）有关。 2、环境性能常见的环境性能包括耐温、耐湿、耐盐雾、耐振动和耐冲击等。 ①耐温。目前连接器的最高工作温度为200oC最低温度为-65oC。由于连接器工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温度之和。在某些规范中，明确规定了连接器在额定工作电流下容许的最高温升。 ②耐湿。潮气的侵入会影响连接器绝缘性能，并锈蚀金属零件。恒定湿热试验条件为相对湿度在90%~95%（依据产品规范，可达98%）、温度为+40±20oC，试验时间按产品规定最少为96h。交变湿热试验则更严苛。 ③耐盐雾。连接器在含有潮气和盐分的环境中工作时，其金属结构件、接触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。为了评价电连接器耐受这种环境的能力，规定了盐雾试验。它是将连接器悬挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形成盐雾大气，其暴露时间由产品规范规定，至少为48h。 ④耐振动和冲击。耐振动和冲击是电连接器的重要性能，在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要，它是检验电连接器机械结构的坚固性和电接触可靠性的重要指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间
