如何学习嵌入式之基于ARM的无线网卡设备驱动设计
基于ARM的LINUX网卡驱动程序的开发与设计
密摘要Linux技术是当前计算机技术中最大的一个热点，在我国以及全世界得到了迅猛的发展，被广泛的应用于嵌入式系统、服务器、网络系统、安全等领域。
从而使得掌握在Linux环境下的开发技术，成为了计算机行业中引人注目的焦点。
以Linux为代表的自由操作系统的优点之一，是它们的内部是开放的。
Linux内核保留有大量的复杂代码，通常设备驱动提供了一个门路，使硬件特殊的一部分响应定义好的内部编程接口，它们完全隐藏了设备工作的细节。
用户的活动通过一套标准化来进行，设备驱动就是将这些调用映射到作用于实际硬件和设备相关的操作上。
论文首先介绍了Linux下设备驱动程序设计的基本知识，其中包括对Linux的发展历程、内核、特性的概述，Linux设备的分类及编写驱动程序的一些基本概念等，以及模块的加载和卸载。
其次介绍了ARM驱动程序开发的硬件环境和软件环境。
阐述了该驱动程序在开发时的需求分析。
第三对Linux环境下网卡驱动程序的设计与实现作了理论上的探讨，重点从网卡驱动模块的加载、网络设备的初始化、设备打开与关闭、数据的发送与接收、信息统计、网卡驱动模块的卸载等方面按步骤的进行了详细的讨论。
通过组建在Linux操作系统下的TCP/IP网络，来分配IP地址以及区分网络号和主机号的子网掩码，通过配置DHCP服务器，实现动态地为主机配置IP参数，解决手工配置存在的问题。
最后介绍了在驱动程序开发设计过程中所遇到的问题和困难以及是如何去克服这些困难的，并提出了今后的努力方向。
关键词：Linux；模块；网络；驱动；寄存器I Abstract Linux technology is a hotspot among computer technology nowadays, and it developes at high speed not only in our country but also in the whole world, and it has applied widely in embedded system, server, network system, security area and so on. So it makes that grasping the development technology under the Linux environment is m ore and more noticeable in computer industry. One of more and more noticeable in computer industry. One of the many advantages of free operating systems, as typified by Linux, is that their internals are open for all to view. The Linux kernel remains large and complex body of code. User activities are performed by means of a set of standardized calls that are independent of the specific driver; mapping those calls to device-specific operations that act on real hardware is then the role of the device driver. This This thesis thesis thesis firstly firstly firstly introduces introduces introduces the the the fundamental fundamental fundamental knowledge knowledge knowledge about about about design design design of of linux device driver, which generally includes the development procedure, kernel, and and characteristic characteristic characteristic of of of linux. linux. linux. Meanwhile, Meanwhile, Meanwhile, the the the categorization categorization categorization of of of linux linux linux device, device, elemental terminology of exploiting network interface card driver, and loading and unloading the driver module are also mentioned in this thesis. Secondly, this thesis also presents both the the hardware hardware hardware and and and software software software environment of the environment of the d river driver development, development, and and and the the the requirement requirement requirement specification specification specification of of of driver driver driver development development development are are elaborated here. Thirdly, combined with the driver of ARM, this thesis discusses the the design design design and and and realization realization realization of of of the the the network network network interface interface interface card card card driver driver driver in in in theory, theory, especially especially makes makes makes more more more detailed detailed detailed discussions discussions discussions step step step by by by step, step, step, such such such as as as loading loading loading the the driver module, initialization of the device, starting and stopping of the device, transmission transmission and and and receiving of data, receiving of data, i nformation information information statistics, statistics, statistics, unloading the unloading the driver module, etc. Allocating IP addresses and subnet masks differentiating network and host, through construction of TCP/IP network in Linux. Configuring host's IP IP arguments arguments arguments dynamically dynamically dynamically to to to well well well solve solve solve the the the problem problem problem of of of manual manual manual configuration, configuration, through configuration of DHCP server. Finally, this thesis lists all the problems and and difficulties difficulties difficulties met met met during the during the whole process of designing driver, a nd how to and how to conquer them and advanced direction of future study are also recounted. Keywords: linux; module; network; driver; register录目 录摘要..................................................................................................................................... I Abstract ..................................................................................................................................... II 绪论 .............................................................................................................................. 1第1章绪论1.1 研究背景研究背景 ..................................................................................................................... 11.2 国内外研究现状、目的及意义国内外研究现状、目的及意义 ................................................................................. 11.3 本文主要工作本文主要工作 ............................................................................................................. 2第2章Linux下设备驱动程序设计的基本知识 ................................................................... 42.1 Linux概述 ................................................................................................................... 42.1.1 Linux内核简介 ................................................................................................ 42.1.2 Linux的特性 .................................................................................................... 62.2 Linux设备驱动程序概述 ........................................................................................... 72.2.1 Linux设备驱动程序分类 ................................................................................ 82.2.2 编写网络驱动程序的一些基本概念编写网络驱动程序的一些基本概念 .............................................................. 9第3章Linux网卡驱动程序设计的理论探讨 ..................................................................... 103.1 Linux下网卡驱动程序设计的数据结构和基本方法 ............................................. 103.1.1 网卡驱动程序设计要用到的数据结构网卡驱动程序设计要用到的数据结构 ....................................................... 103.1.2 网卡驱动程序的基本方法网卡驱动程序的基本方法 ............................................................................ 133.1.3 套接字缓冲区介绍套接字缓冲区介绍 ........................................................................................ 143.2 驱动模块的加载和卸载驱动模块的加载和卸载 ........................................................................................... 17系统分析 .................................................................................................................... 19第4章系统分析4.1 S3C2410 ARM 开发板介绍开发板介绍 ..................................................................................... 19开发板介绍4.2 需求分析以及MII接口接口 ........................................................................................... 194.3 寄存器的访问方式寄存器的访问方式 ................................................................................................... 21第5章网卡驱动的具体实现网卡驱动的具体实现 ................................................................................................ 225.1 驱动程序的设计驱动程序的设计 ....................................................................................................... 225.2 网卡驱动实现网卡驱动实现 ........................................................................................................... 245.2.1 模块的加载及设备初始化模块的加载及设备初始化 ............................................................................ 245.2.2 设备成员及函数的初始化设备成员及函数的初始化 ............................................................................ 265.2.3 设备注册、打开、关闭设备注册、打开、关闭 ............................................................................... 305.2.4 数据的接受和发送数据的接受和发送 ........................................................................................ 325.2.5 参数设置及数据统计参数设置及数据统计 .................................................................................... 345.2.6 网卡数据信息统计网卡数据信息统计 ........................................................................................ 36第6章结论结论 ............................................................................................................................ 37参考文献............................................................................................................................ 38致谢...................................................................................................................................... 39沈阳工业大学本科生毕业设计沈阳工业大学本科生毕业设计1 第1章 绪论1.1 1.1 研究背景研究背景Linux 目前是计算机技术的一大热点，最近几年在我国得到迅猛发展，被广泛应用在嵌入式系统、服务器和桌面应用等领域。
基于ARM的嵌入式Linux无线网卡设备驱动研究
基于ARM的嵌入式Linux无线网卡设备驱动研究
杨勇;叶梅;张秦艳;初元萍;胡磊
【期刊名称】《核电子学与探测技术》
【年(卷),期】2010(030)004
【摘要】介绍了D-Link无线网卡在嵌入式Linux下的驱动设计与实现.基于医用伽玛相机和小型SPECT设备的手持数据采集系统,首先搭建好嵌入式开发的软硬件环境,分析Linux内核USB驱动模块和网络驱动工作原理,然后针对D-Link无线网卡对通用的无线网卡驱动进行修改和交叉编译,最终移植到ARM平台上,建立嵌入式无线局域网,为进一步的无线网络研究搭建好开发平台.
【总页数】5页(P519-523)
【作者】杨勇;叶梅;张秦艳;初元萍;胡磊
【作者单位】北京邮电大学自动化学院,北京,100876;中科院高能物理所,北
京,100049;北京邮电大学自动化学院,北京,100876;中科院高能物理所,北
京,100049;中科院高能物理所,北京,100049
【正文语种】中文
【中图分类】TP391
【相关文献】
1.基于ARM和嵌入式Linux疲劳检测系统研究 [J], 陈刚
2.基于ARM的嵌入式Linux字符设备驱动设计研究 [J], 梁金宏;叶海蓉;孙世菊
3.基于ARM的无线网卡设备驱动设计 [J], 王标;郭敏;单保慈
4.基于嵌入式Linux系统的设备驱动实现研究 [J], 李革梅;刘福岩
5.基于ARM920T嵌入式通信控制系统设备驱动开发研究 [J], 王松月;杨福兴因版权原因，仅展示原文概要，查看原文内容请购买。
基于ARM-Linux平台的无线网络功能设计与实现
ｔ ｈ ｅ ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎ ｅ ｗ ｏ ｔ ｒ ｋ ｄ ｅ ｖ ｉ ｃ ｅ ． Ｂａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｎ ｅ ｔ ｗｏ ｒ ｋ ｄ ｅ ｖ ｉ ｃ ｅ ｄ ｒ ｉ ｖ ｅ ｒ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ａ ｎ ｄ ｗｏ ｒ ｋ ｉ ｎ ｇ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ｉ ｎ Ｌ ｉ ｎ ｕ ｘ ｓ ｙ ｓ ｔ ｅ ｍ， ａ ｓ ｃ ｈ ｅ ｍｅ ｉ ｓ
１ 引言
近年来 ，嵌入式系统越来越广泛应用于人们生活的方方 面面 。在很 多的应用场景下 ，嵌入式设备需要与外界进行网
络 通 信 。传 统 的有 线 组 网 方 案 对 设 备 的移 动 性 和 灵 活 性 限 制
相 应 的 驱 动 例程 ，使 控 制 从 用 户 例 程 转 移 到驱 动 例 程 ，完 成 相 关 操 作 后 返 回用 户 例 程 。 Ｌ ｉ ｎ ｕ ｘ 的 内 核部 分 与 设 备 驱 动 之 间 通过 接 口 的形 式 进 行 标 准 化 的互 操 作 。对 于每 一 类 设 备 ，如 块 设 备 、字 符 设 备 和
很大，越来越 多的嵌入式设备需要采用无线 网络进行数据传
输 。 嵌入 式 Ａ Ｒ Ｍ微 处 理 器 及 技 术 的 应 用 几乎 已经 深 入 到 各 个
网络设备都存在相应 的通用接 口以供硬件 为内核提供相关服
务 。有 了这 些通 用接 口， 内核 就 可 以采 用相 同 的方 式 来 处 理
可裁减性 和可 定制性 ，并且对硬件设备具有丰 富的支持 ，因 而在嵌入 式开发 中得到 了广泛的应用。基于 以上 ，本文分析
ｐ ｒ ｏ ｐｏ ｓ ｅ ｄ ｔ ｏ ｉ ｍ ｐｌ ｅ ｍｅ ｎ ｔ ｔ ｈ ｅ ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎ ｅ ｔ ｗ ｏｒ ｋ ｆ ｕｎ ｃ ｔ ｉ ｏ ｎ ｏ ｎ ＡＲ Ｍ —Ｌｉ ｎｕｘ ｐｌ ａ ｔ ｆ ｏ ｒ ｍ ．Ｗ ｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎｅ ｔ ｗｏ ｒ ｋ ｃ ａ ｒ ｄ ｉ ｓ ｕｓ ｅ ｄ ａ ｓ ｔ ｈｅ ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎｅ ｗ ｏ ｔ ｒ ｋ ｄｅ ｖｉ ｃ ｅ ， ａ ｎｄ ｉ ｓ ｔ ｒ ａ ｎｓ ｐ ｌ ａ ｎｔ ｅ ｄ ｔ ｏ ｔ ｈｅ ｅ ｍ ｂｅ ｄ ｄｅ ｄ ｓ ｙ ｓ ｔ ｅ ｍ ｔ ｏ ｉ ｍｐ ｌ ｅ ｍｅ ｎｔ ｔ ｈ ｅ ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎｅ ｔ ｗｏ ｒ ｋ ｕ ｎｃ ｆ ｔ ｉ ｏｎ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ ｎｅ ｔ ｗｏｒ ｋ ｃ ａ ｒ ｄ； ｃ ｒ ｏｓ ｓ ｃ ｏｍ ｐｉ ｌ ｅ ；ｄ ｒ ｉ ｖ ｅ ｒ ｔ ｒ ａ ｎ ｓ ｐ ｌ ａ ｎｔ ａ ｔ ｉ ｏ ｎ；ｅ ｍｂ ｅ ｄ ｄｅ ｄ ｓ ｙ ｓ ｔ ｅ ｍ
嵌入式开发教程之基于ARM9嵌入式网管系统的设计与实现
千锋嵌入式学院 最专业的嵌入式培训机构
为了能够在arm上运行Web服务器Boa，需要对其运行 环境、参数等进行设置，并将最终的配置文件boa.conf置于 适当位置。通过修改配置文件boa.conf可实现对Web服务器 的配置。部分配置为：侦听端口使用80端口，访问日志 AccessLog存放于／var／log／boa／access_log，错误日 志ErrorLog位于／var／log／boa／error.log，文件的根目 录DocumentRoot设在／home／web／，KeepAliveMax 值和KeepAliveTimeout值采用默认值，设置CGI脚本程序 Path为／cgi-bin／，服务器名ServerName值设置为 webServer；将修改好的配置文件boa.conf存放于嵌入式文 件系统根文件／home／web目录下。最后将含有Boa应用 程序、boa.conf配置文件及其他相关CGI脚本程序的 ramdisk文件系统通过TFTP服务器下载到Flash存储器中。
千锋嵌入式学院 最专业的嵌入式培训机构
千锋嵌入式学院 最专业的嵌入式培训机构
在本义的系统中，硬件平台基于 AT91RM9200芯片，该芯片采用16／32位 arm920T内核，工作速度达180MHz，内部集成 有64K RAM和128K ROM，并有外部总线扩展接 口(EBI)支持多种类型的外部存储器。对操作系统， 本文选择了开放源代码及网络资源丰富的Linux。 嵌入式Linux操作系统可移植性强，用户通过重新 配置，编译内核后，内核文件小于500K。
千锋嵌入式学院 最专业的嵌入式培训机构
前言 嵌入式网管系统设计概述 交叉编译环境的建立 Web服务器的配置 嵌入式数据库的移植 嵌入式临近系统的软件结构设计 结语

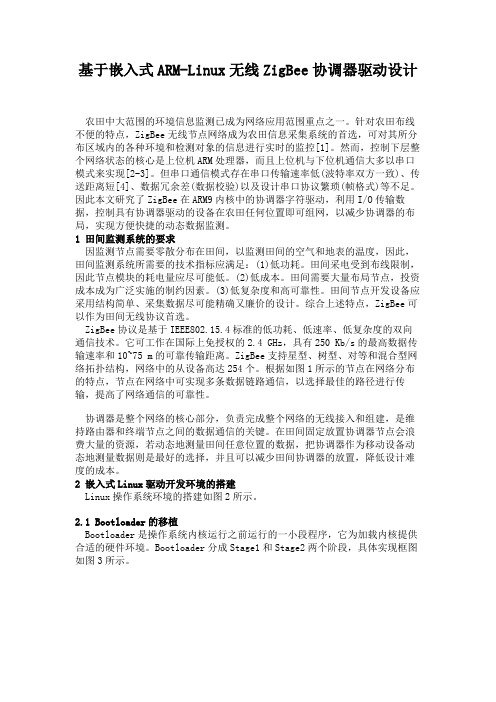

基于嵌入式ARM-Linux无线ZigBee协调器驱动设计.
基于嵌入式ARM-Linux无线ZigBee协调器驱动设计农田中大范围的环境信息监测已成为网络应用范围重点之一。
针对农田布线不便的特点，ZigBee无线节点网络成为农田信息采集系统的首选，可对其所分布区域内的各种环境和检测对象的信息进行实时的监控[1]。
然而，控制下层整个网络状态的核心是上位机ARM处理器，而且上位机与下位机通信大多以串口模式来实现[2-3]。
但串口通信模式存在串口传输速率低(波特率双方一致)、传送距离短[4]、数据冗余差(数据校验)以及设计串口协议繁琐(帧格式)等不足。
因此本文研究了ZigBee在ARM9内核中的协调器字符驱动，利用I/O传输数据，控制具有协调器驱动的设备在农田任何位置即可组网，以减少协调器的布局，实现方便快捷的动态数据监测。
1 田间监测系统的要求因监测节点需要零散分布在田间，以监测田间的空气和地表的温度，因此，田间监测系统所需要的技术指标应满足：(1)低功耗。
田间采电受到布线限制，因此节点模块的耗电量应尽可能低。
(2)低成本。
田间需要大量布局节点，投资成本成为广泛实施的制约因素。
(3)低复杂度和高可靠性。
田间节点开发设备应采用结构简单、采集数据尽可能精确又廉价的设计。
综合上述特点，ZigBee可以作为田间无线协议首选。
ZigBee协议是基于IEEE802.15.4标准的低功耗、低速率、低复杂度的双向通信技术。
它可工作在国际上免授权的2.4 GHz，具有250 Kb/s的最高数据传输速率和10~75 m的可靠传输距离。
ZigBee支持星型、树型、对等和混合型网络拓扑结构，网络中的从设备高达254个。
根据如图1所示的节点在网络分布的特点，节点在网络中可实现多条数据链路通信，以选择最佳的路径进行传输，提高了网络通信的可靠性。
协调器是整个网络的核心部分，负责完成整个网络的无线接入和组建，是维持路由器和终端节点之间的数据通信的关键。
在田间固定放置协调器节点会浪费大量的资源，若动态地测量田间任意位置的数据，把协调器作为移动设备动态地测量数据则是最好的选择，并且可以减少田间协调器的放置，降低设计难度的成本。

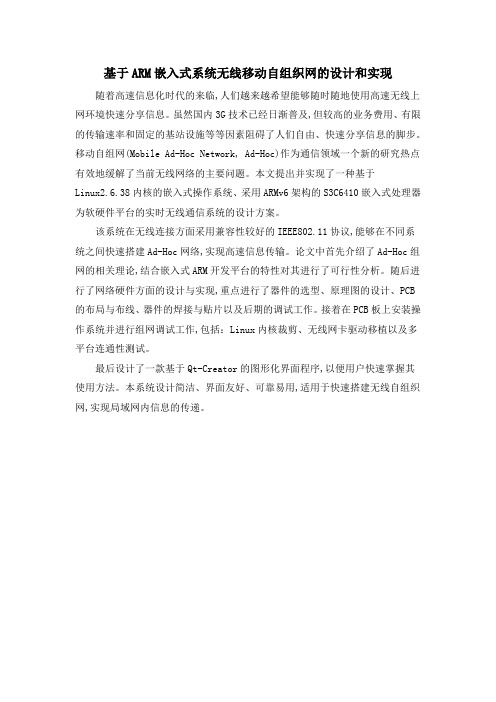

基于ARM嵌入式系统无线移动自组织网的设计和实现
