10脚数码管引脚图
数码管管脚介绍与测试
SM50011AS 共阴
1—E
2 –D
3,8—GND
4---C
5—DP
6—B
7—A
9—F
10—G
图1
MY5011BH-1共阳
1---E
2 –D
3,8—VCC
4---C
5—DP
6—B
7—A
9—F
10--G
图2 SM—5641BS1
测试方法；
用万用表的二极管档（测试电压为3V左右）就可以测量用此档测量LED数码管各引脚之间是否导通，可以识别该数码管是共阴极型还是共阳极型，并可判别各引脚所对应的笔段有无损坏。
（1）检测已知引脚排列的LED数码管
检测接线。
将数字万用表置于二极管档，黑表笔与数码管的公共点（LED的共阴极）相接，然后用红表笔依次去触碰数码管的其他引脚，触到哪个引脚，哪个笔段就应发光。
若触到某个引脚时，所对应的笔段不发光，则说明该笔段已经损坏。
（2）检测引脚排列不明的LED数码管有些市售LED数码管不注明型号，也不提供引脚排列图。
遇到这种情况，可使用数字万用表方便地检测出数码管的结构类型、引脚排列以及全
笔段发光性能。
将数字万用表置于二极管档，红表笔接在1脚，然后用黑表笔去接触其他各引脚，只有当接触到3或8脚时，数码管的a笔段发光，而接触其余引示脚时则不发光。
由此可知，被测管时共阴极结构类型，3,8脚是公共阴极，①脚则是a笔二判别数码管的结构类型
检测接线如图1段的引出脚。

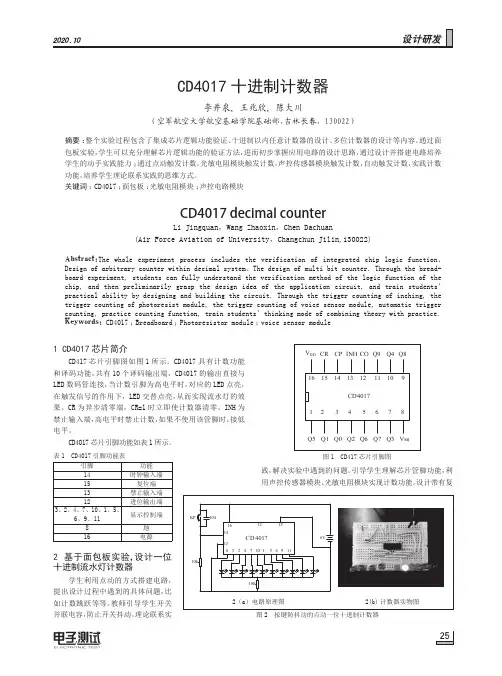

CD4017十进制计数器
251 CD4017芯片简介CD417芯片引脚图如图1所示。
CD4017具有计数功能和译码功能，共有10个译码输出端，CD4017的输出直接与LED 数码管连接，当计数引脚为高电平时，对应的LED 点亮，在触发信号的作用下，LED 交替点亮，从而实现流水灯的效果。
CR 为异步清零端，CR=1时立即使计数器清零。
INH 为禁止输入端，高电平时禁止计数，如果不使用该管脚时，接低电平。
CD4017芯片引脚功能如表1所示。
表1 CD4017引脚功能表引脚功能14时钟输入端15复位端13禁止输入端12进位输出端3、2、4、7、10、1、5、6、9、11显示控制端8地16电源2 基于面包板实验，设计一位十进制流水灯计数器学生利用点动的方式搭建电路，提出设计过程中遇到的具体问题，比如计数跳跃等等。
教师引导学生开关并联电容，防止开关抖动。
理论联系实践，解决实验中遇到的问题。
引导学生理解芯片管脚功能，利用声控传感器模块、光敏电阻模块实现计数功能。
设计带有复trigger counting of photoresist module, the trigger counting of voice sensor module, automatic trigger counting, practice counting function, train students’ thinking mode of combining theory with practice.Keywords: CD4017；Breadboard ；Photoresistor module ；voice sensor module图2 按键防抖动的点动一位十进制计数器2(b)计数器实物图图1 CD417芯片引脚图基础上，如果只保留奇数位的输出端，就会发现该电路仍然可以实现流水灯的效果，只不过时间间隔增加了一倍。
五进制计数器电路图和实物图如图6所示。
LED数码管知识介绍
LED数码管知识介绍什么是led数码管LED数码管（LED Segment Displays）是由多个发光二极管封在在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED 的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
右图是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
LED数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下页将介绍常用LED数码管内部引脚图片图1 这是一个7段两位带小数点 10引脚的LED数码管图2 引脚定义每一笔划都是对应一个字母表示 DP是小数点LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
A、静态显示驱动：静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位解码器解码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8＝40根I/O埠来驱动，要知道一个89S51单片机可用的 I/O埠才32个呢。
故实际应用时必须增加解码驱动器进行驱动，增加了硬体电路的复杂性。
B、动态显示驱动：数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
单片机板引脚定义
89S51学习开发用户板演示软件使用说明89S51学习开发用户板资源：89S51 40脚IC一片：用于插入CPU芯片。
CPU周围共有4 X 8=32个跳线器，分别对应P0，P2，P1，P3口线选择：89S系列单片机在线可编程接口及程序下载保护开关SW1。
跳线器位于上方则：焊盘P0.（00—07）与CPU的P0.0—P0.7口一一对应焊盘P2.（20—27）与CPU的P2.0—P2.7口一一对应焊盘P3.（30—37）与CPU的P3.0—P3.7口一一对应同时：P3.0口对应RS232的RX端P3.1口对应RS232的TX端焊盘P1.（10—17）与CPU的P1.0—P1.7口一一对应。
跳线器位于下方则：数码管L1（笔段A—G）与CPU的P0.0—P0.6口一一对应数码管L2（笔段A--G）与CPU的P2.0—P2.6口一一对应此时如蜂鸣器旁跳线器位于BP端则P2.7与蜂鸣器连接如蜂鸣器旁跳线器位于L2端则P2.7与L2的小数点端连接指示灯（D10—D17）与CPU的P1.0—P1.7口一一对应。
按钮S0—S3与CPU的P3.0—P3.3口一一对应地址开关SW1-4与CPU的P3.4—P3.7口一一对应注意：LED1-2及D10-D17均为共阳接法，因此低电平点亮LED及指示灯。
按钮S0-S3按下时接地，地址开关SW1-SW4位于ON位置时接地RESET为RESET开关。
OSC为晶体焊盘区。
小LED为电源指示灯。
P4口的ALE,PSN,RST与CPU 的ALE，PSTN，RESET端直接相连，用于系统扩展。
电源输入为：+5V。
本用户板可完成16个功能各异的小模块组成的实验，由红色的地址开关选择程序入口，即将地址开关SW2拨至0-15 (SW21-SW24对应20------23，且位于ON位置有效)，按RESET 按键即可！适合单片机爱好者学习单片机编程用，只需通过下载线将编译软件编译生成的BIN或HEX文件下载到单片机内，也可配上仿真器联机运行。
数码管_引脚图_驱动芯片
数码管的使用方法一、工作原理数码管是一种半导体发光器件，其基本单元是发光二极管。
能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。
数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮。
万联芯城-电子元器件采购网一直秉承着以良心做好良芯的服务理念，为广大客户提供一站式的电子元器件配单服务，客户行业涉及电子电工，智能工控，自动化，医疗安防等多个相关研发生产领域，所售电子元器件均为原厂渠道进货的原装现货库存。
只需提交BOM表，即可为您报价。
万联芯城同时为长电，顺络，先科ST等知名原厂的指定授权代理商，采购代理品牌电子元器件价格更有优势，欢迎广大客户咨询，点击进入万联芯城。
二、电气特性单位数码管有十个管脚，其中有8根是用来点亮a,b,c,d,e,f,dp 共8个发光二极管（原理中有介绍），3，8两个管脚为公共COM脚，它们相连通且作用相同，可接任意一根。
为了更清楚介绍，贴图如下:三、驱动方式静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。
led数码管介绍
什么是led数码管LED数码管（LED Segment Displays）是由多个发光二极管封在在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
右图什阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
LED数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下页将介绍常用LED数码管内部引脚图片图1 这是一个7段两位带小数点10引脚的LED数码管图2 引脚定义每一笔划都是对应一个字母表示DP是小数点LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
A、静态显示驱动：静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位解码器解码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8＝40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢。
故实际应用时必须增加解码驱动器进行驱动，增加了硬体电路的复杂性。
B、动态显示驱动：数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
实验二 数码管显示
实验二数码管显示本实验的目的是掌握数码管的工作原理与使用，实现数码管的静、动态显示。
静态数码管我们先看看什么是数码管，上图就是各种长相各种样子的数码管了，肯定很眼熟了吧。
不管将几位数码管连在一起，数码管的显示原理都是一样的，都是靠点亮内部的发光二极管来发光，下面就来我们讲解一个数码管是如何亮起来的。
数码管内部电路如下图所示，从右图可看出，一位数码管的引脚是10个，显示一个8字需要7个小段，另外还有一个小数点，所以其内部一共有8个小的发光二极管，最后还有一个公共端，生产商为了封装统一，单位数码管都封装10个引脚，其中第3和第8引脚是连接在一起的。
而它们的公共端又可分为共阳极和共阴极，中间图为共阴极内部原理图，右图为共阳极内部原理图。
上图展出了常用的两种数码管的引脚排列和内部结构。
总所周知，点亮发光二极管就是要给予它足够大的正向压降。
所以点亮数码管其实也就是给它内部相应的发光二极管正向压降。
如上图左（一共a、b、c、d、e、f、g、DP 八段），如果要显示“1”则要点亮b、c 两段LED；显示“A”则点亮a、b、c、e、f、g 这六段LED；我们还知道，既然LED 加载的是正向压降，它的两端电压必然会有高低之分：如果八段LED 电压高的一端为公共端，我们称之为共阳极数码管（如上图中）；如果八段LED 电压低的一段为公共端，则称之为共阴极数码管（上图右）。
所以，要点亮共阳极数码管，则要在公共端给予高于非公共端的电平；反之点亮共阴极数码管，则要在非公共端给予较高电平。
对共阴极数码来说，其8个发光二极管的阴极在数码管内部全部连接在一起，所以称“共阴”，而它们的阳极是独立的，通常在设计电路时一般把阴极接地。
当我们给数码管的任意一个阳极加一个高电平时，对应的这个发光二极管就点亮了。
如果想要显示出一个8字，并且把右下角的小数点也点亮的话，可以给8个阳极全部送高电平，如果想让它显示出一个0字，那么我们可以除了给第“g, dp”这两位送低电平外，其余引脚全部都送高电平，这样它就显示出0字了。
数码管的接线及显示(程序)
共阳共阴LED数码管引脚图管脚接口共阳共阴LED数码管引脚图管脚接口常见的数码管由七个条状和一个点状发光二极管管芯制成，叫七段数码管如下图所示，根据其结构的不同，可分为共阳极数码管和共阴极数码管两种。
根据管脚资料，您可以判断使用的是何总接口类型.<LED数码管引脚图>LED数码管中各段发光二极管的伏安特性和普通二极管类似，只是正向压降较大，正向电阻也较大。
在一定范围内，其正向电流与发光亮度成正比。
由于常规的数码管起辉电流只有1～2 mA，最大极限电流也只有10～30 mA，所以它的输入端在5 V电源或高于TTL 高电平(3.5 V)的电路信号相接时，一定要串加限流电阻，以免损坏器件。
数码管使用的电流与电压电流：静态时，推荐使用10-15mA；动态时，16/1动态扫描时，平均电流为4-5mA，峰值电流50-60mA。
电压：查引脚排布图，看一下每段的芯片数量是多少？当红色时，使用1.9V乘以每段的芯片串联的个数；当绿色时，使用2.1V乘以每段的芯片串联的个数。
怎样测量数码管引脚，分共阴和共阳?找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻， VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED （一般是8个），那它就是共阴的了。
5．2．1数码显示原理1．LED显示器的结构与原理LED数码显示器是由若干个发光二极管组成的，当发光二极管导通时，相应的点或线段发光，将这些二极管排成一定图形，控制不同组合的二极管导通，就可以显示出不同韵字形。
单片机应用系统中常用的LED显示器为七段显示器，再加上有一个小数点，因此也可把它称为八段显示器。
结构形式有共阴极和共阳极两种，它的结构图如图5．11所示。
共阴极是把所有发光二极管的阴极连起来，通常接地，通过控制每一只发光二极管的阳极电平来使其发光或熄灭，阳极为高电平发光，为低电平熄灭；共阳极是把所有发光二极管的阳极连起来，通常为高电平(如+5V)，通过控制每一只发光二极管的阴极电平来使其发光或熄灭，阴极为低电平发光，为高电平熄灭。
