8253的脉冲计数器分频器设计
8253定时-计数器
1.3 8253的控制字和工作方式
1.3 8253的控制字和工作方式
方式3
1) 当计数初值N为偶数时，输出端的高低电平持续时间相等，各为N/2个 CLK脉冲周期，当计数初值N为奇数时，输出端的高电平持续时间比 低电平持续时间多一个脉冲周期，即高电平持续（N＋1）/2个脉冲周 期，低电平持续（N－1）/2个脉冲周期。例如N＝5，则输出高电平持 续3个脉冲周期，低电平持续2
1.3 8253的控制字和工作方式
2.8253
可编程定时/计数器8253有两个基本功能，即定时和计 数。除此之外，还可以作为频率发生器、分频器、实时时钟、 单脉冲发生器等。这些功能是通过对8253编程，写入方式 控制字来完成的，8253为每个计数通道提供6种工作方式。
（1）方式0——
0控制
字CW后，计数器输出端OUT立即变成低电平。当写入计数
3) 在计数过程中，可由门控信号GATE控制暂停。当GATE为0时，计 数器暂停计数；当GATE变为1
4) 方式0的OUT信号在计数到0时由低变高，可作为中断请求信号。
1.3 8253的控制字和工作方式
（2）方式1—— 在设定工作方式1和写入计数初值后，OUT输出高电平，
此时并不开始计数。当门控信号GATE变为高电平时，启动计 数，OUT输出变低电平。在整个计数过程中，OUT都维持为 低电平，直到计数到0时，输出变为高电平。因此，输出为一 单脉冲，其低电平的维持时间由装入的计数初值来决定。图所 示为8253工作方式1的时序图。
6）方式5—— 在这种方式下，当写入控制字后，输出端出现高电平 作为初始电平。在写入计数初值后，计数器并不立即开始 计数，而是要由门控脉冲的上升沿来启动计数，这称为硬 件触发。当计数到0时，输出变低电平，又经过一个CLK 脉冲，输出恢复为高电平，这样在输出端得到一个负脉冲 选通信号。计数器停止计数后要等到下次门控脉冲的触发， 才能再进行计数。8253工作方式5的时序如图所示。
实验五 8253定时器
实验五8253定时器/计数器接口实验5.1实验目的掌握8253定时器/计数器的工作方式及应用编程。
5.2实验条件1. 北京达盛科技有限公司“缔造者”电子电气技术综合实验台、CPU挂箱、8086CPU模块。
2. PC机1台，已安装实验台8086开发调试软件。
3. 万用表、示波器。
5.3实验内容CPU挂箱自带一个脉冲发生器，按基频6.0MHz进行1分频（CLK0）、二分频（CLK1）、四分频(CLK2)、八分频 (CLK3)、十六分频（CLK4）输出方波。
编程设定8253计数器0、计数器1、计数器2工作于方波方式，观察其输出波形。
其中T0、T1的时钟由脉冲发生器的CLK3提供，其频率为750KHz，T0、T1的计数器初值设为927CH（37500十进制），则OUT0、OUT1输出的方波周期为（37500*4/3*10-6=0.05s）。
T2采用OUT0的输出为时钟，如果在T2中设置计数器初值为n，则OUT2输出方波周期为n*0.05s。
5.4实验步骤1. 实验接线将8253定时器/计数器的CS8253与地址译码电路的CS0相连，8253的CLK0、CLK1与脉冲发生器的CLK3相连8253的CLK2与OUT0相连，8253的OUT1与示波器相连，OUT2与开关量输入输出电路的LED1相连。
2. 建立PC机与8086CPU模块间的通讯连接将8086CPU模块正确地放在CPU挂箱上的CPU插槽中，系统上电后按下RESET键，几秒钟之后如果显示“P_”，说明CPU挂箱上的8086系统复位及8086CPU模块监控程序运行正常。
在PC机上打开8086开发调试软件，根据提示按下RESET键，几秒种后如果显示“C_”，说明与PC机通讯正常，同时8086开发调试软件用户界面提示通讯成功。
如果通讯不成功，试着选择串口COM2。
3. 编辑汇编语言源程序8086开发调试软件是将编辑、汇编、连接和调试集成在一起的综合开发环境，同时具有断点设定、程序下载到实验台等功能。
8253的脉冲计数器分频器设计
湖南科技大学微机原理与接口技术课程设计8253的脉冲计数器/分频器设计学院潇湘学院班级通信一班学号姓名引言在计算机系统中往往需要一些时钟，以便实现定时控制或延迟控制。
如定时扫描，定时中断，定时检测，定时刷新，系统日历时钟以及喇叭发生的声源等。
对外部事件进行记录，也是各种微机应用所常用的，因此往往需要一些计数器。
而定时功能通常是通过记数来实现的，当计数器的输入脉冲为固定频率的信号时，计数器就有了定时功能，因此一般定时器和计数器融为一体。
8253脉冲计数器/分频器就具有这样的功能。
微机原理和接口技术是一门实践性强的学科，不但要求有较高的理论水平，而且还要求有实际的动手能力，其中很多的原量、规则、现象等仅仅靠学习教科书是无法完全掌握的，必须通过实践才能比较直观和深刻的理解。
本课程设计任务和目的是：帮助学生巩固和加深理解所学的理论知识，训练学生的实验技能，使其树立工程观点和严谨的科学作风，初步具有运用理论知识分析问题、解决问题的能力。
培养学生运用所学的理论解决实际问题的能力，使学生初步掌握分析简单电路，调试简单汇编程序以及撰写实验报告的能力。
1、基本目的在计算机应用系统中，常常需要实时时钟，有时也需要对外部事件进行计数，而可编程计数器的计数范围可由软件来设定改变，不占用CPU大量时间，所以使用方便，且功能较强。
本次课程设计所选题目为基于8253的脉冲计数器/分频器设计，设计的基本目的是：（1）设计一个能对2MHZ 以下的脉冲信号进行分频的器件。
（2）分频系数由试验箱中的K1~K8逻辑开关控制输入（3）由LED数码管显示分频系数，为简便设计本次设计只使用四个数码管，即分频系数最大值为9999（十进制）2.工作原理实现定时的方法可分为软件定时和硬件定时两种。
软件定时就是让机器执行一个程序段，这个程序段本身并没有具体的执行目的，但由于执行每一条指令都需要一定的时间，则执行一个已定的程序段就需要一个固定的时间。
8253应用举例
Y2#
A8 A9 A6 A074源自S138 G1 G2A# G2B#
3)
3
MOV AL，00110111B；T/C0 ， ； OUT 96H，AL 96H， MOV AX, 8000H OUT 90H，AL 90H， MOV AL, AH OUT 90H，AL 90H， MOV AL，01110111B；T/C1 ， ； MOV AX, 9H OUT 92H，AL 92H， MOV AL, AH OUT 92H，AL 92H，
7
六、 8253应用举例 应用举例
例1：现有一个高精密晶体振荡电路，输 现有一个高精密晶体振荡电路， 出信号是脉冲波，频率为1MHz 1MHz。 出信号是脉冲波，频率为1MHz。要求利用 8253做一个秒信号发生器 做一个秒信号发生器， 8253做一个秒信号发生器，其输出接一发 光二极管， 0.5秒点亮 0.5秒熄灭的方 秒点亮， 光二极管，以0.5秒点亮，0.5秒熄灭的方 式闪烁指示。 8253的通道地址为80H～ 的通道地址为80H 式闪烁指示。设8253的通道地址为80H～ 86H（偶地址） 86H（偶地址）

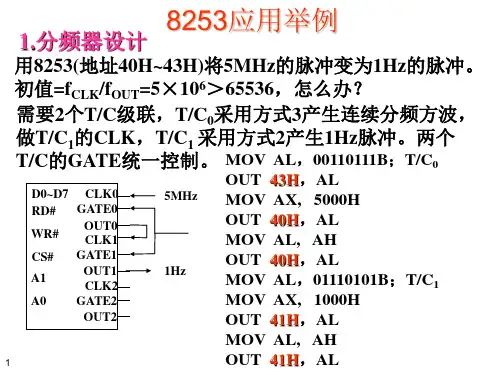

1.分频器设计 1.分频器设计
8253应用举例 8253应用举例
地址40H~43H)将5MHz的脉冲变为 的脉冲变为1Hz的脉冲。 的脉冲。 用8253(地址 地址 将 的脉冲变为 的脉冲 初值=f 初值 CLK/fOUT=5×106＞65536，怎么办？ × ，怎么办？ 需要2个 级联， 采用方式3产生连续分频方波 产生连续分频方波， 需要 个T/C级联，T/C0采用方式 产生连续分频方波， 级联 采用方式2产生 产生1Hz脉冲。两个 脉冲。 做T/C1的CLK，T/C1 采用方式 产生 ， 脉冲 ， ； T/C的GATE统一控制。 MOV AL，00110111B；T/C0 统一控制。 的 统一控制
8253的工作原理
8253的工作原理8253是一种计数器/定时器芯片，它通过与计算机的输入输出接口相连接，用来执行各种计数和定时操作。
8253具有三个可独立使用的计数器，分别称为计数器0、计数器1和计数器2。
计数器0和计数器1是16位计数器，可以被配置为16位二进制计数器或BCD （二进制编码十进制）计数器。
计数器2是一个8位计数器，只能是二进制计数器。
8253工作的基本原理是通过对计数器寄存器的编程配置，将计数器模式、分频因子和初始计数值设置为期望的值。
然后，8253开始计数，每经过一个时钟周期，计数器的值会递增一次。
当计数器的值和设定的目标值相等时，8253可以产生一个触发信号，可以用来触发中断或产生特定的定时操作。
计数器0和计数器1能够按照不同的计数模式工作。
其中，计数模式0是16位二进制计数器或BCD计数器，计数器值递增或递减，直到计数器达到最大值或最小值时就会重置。
计数模式1是16位计数器，当计数器的值和设定的目标值相等时，计数器会重置为初始值。
计数模式2与计数模式1相似，但在计数器达到目标值时，会产生一个短脉冲。
计数模式3是计数器1和计数器2之间的模式，计数器1会根据计数器2的值进行递增或递减。
计数模式4和模式5分别是软件触发的单脉冲发生器和硬件触发的单脉冲发生器。
除了计数模式之外，8253还提供了可编程的分频器。
分频器可以将输入时钟信号进行分频，从而改变计数器的计数速度。
分频因子可以设置为2、4、8、...、2^16，因此可以根据需要选择合适的分频因子来控制计数速度。
综上所述，8253是一种可编程的计数器/定时器芯片，根据计数模式和分频器配置可以实现各种计数和定时操作。
它通过与计算机接口相连接，可以广泛应用于许多需要计数和定时功能的电子设备和系统中。
实验三 8253定时 计数器实验
实验三8253定时/计数器实验一.实验目的了解8253的硬件连接方法，掌握8253的各种方式的编程及其原理。
二.实验要求编写程序，将8253的计数器0设置为方式3（方波），计数器1设置为方式2（分频），计数器2设置为方式2（分频）；计数器0的输出作为计数器1的输入，计数器1的输出作为计数器2的输入；计数器2的输出接在一个LED上，运行后可观察到该LED在不停地闪烁。
1. 编程时用程序框图中的三个计数初值，计算OUT2的输出频率，用手表观察LED，进行核对。
2. 修改程序中的三个计数初值，使OUT2的输出频率为1Hz，用手表观察LED，进行核对。
3. 上面计数方式选用的是16进制，现若改用BCD码，试修改程序中的三个计数初值，使LED的闪亮频率仍为1Hz。
三.实验电路及连线GATE0~GATE2连至电源+5V，从波特率开关边的f插孔用线连至CLK0，OUT0用线连至CLK1，OUT1用线连至CLK2，OUT2用线连至一个发光管（DL1），8253片选孔CS 用线连至译码处228~22FH插孔。
四.实验说明8253工作频率为0~2MHZ，所以输入的时钟频率必须在2MHZ之下。
实验板上的晶振为4.9152MHZ，需经74LS393（16分频），由Q3输出307200HZ到CLK0（将波特率开关拨至9600）。
五.实验内容（一）程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,18HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率：f=307200HZ/（200H*18H*0AH）=2HZ修改后程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,30H ;初值30HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率1HZ（二）OUT1----LED1：点亮0.5s，熄灭0.5sOUT2----LED2：点亮1s，熄灭3s程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111B ;OUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX,ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110111BOUT DX,ALMOV DX,229HMOV AL,35H ;35H 58hOUT DX,ALMOV AL,15H ;15H 02hOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110100BOUT DX,ALMOV DX,22AHMOV AL,04H ;04hOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START。
接口技术实验-8253定时计数器
接口技术实验报告
实验三：可编程定时/计数器8253
一、实验目的
1、学会8253芯片和微机接口的原理和方法。
2、掌握8253定时器/计数器的工作方式和编程原理。
二、实验设备
微机原理实验箱、计算机一套。
三、实验内容
8253计数器0,1工作于方波方式，产生方波。
四、实验原理
本实验用到三部分电路：脉冲发生电路、分频电路以及8253定时器/计数器电路。
脉冲发生电路：实验台上提供8MHZ的脉冲源，见下图，实验台上标有8MHZ的插
孔，即为脉冲的输出端。
脉冲发生电路
分频电路：该电路由一片74LS393组成，见下图。
T0-T7为分频输出插孔。
该计数器在加电时由RESET信号清零。
当脉冲输入为8.0MHZ时，T0-T7输出脉冲频率依次为4.0MHZ，2.0MHZ，1.0MHZ，500KHZ，250KHZ，125KHZ，62500HZ，31250HZ。
分频电路
8253定时器/计数器电路：该电路由1片8253组成，8253的片选、数据口、地址、读、写线均已接好，时钟输入分别为CLK0、CLK1。
定时器输出、GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1。
原理图如下：
注：GATE信号无输入时为高电平
8253定时器/计数器电路
四、实验连线
1、实验连线：
T接8.0MHZ；CLK0插孔接分频器74LS393（左下方）的T2插孔； OUT0接CLK 1；OUT1接发光二极管；
各通道门控信号GATE +5V
2、编程调试程序。
3、全速运行，观察实验结果。
基于8253的脉冲周期测量电路的设计及实现
彭 文竹
（ 美大学诚毅学院 ， 门 集 厦
摘
３ １２ ） ６ ０ １
要 ：通 过 误 差 分 析 。 绍 电子 计 数 法 测 量 周 期 的 方 法 ， 明 其 测 量精 度 主 要 取 决 于 被 测 信 号 与 介 说 闸 门信 号 不 相 关 引起 的 量 化误 差 。在 此 理论 基础 上 ， 绍 一 种 利 用 ８ ５ 介 ２ ３的 计 数 功 能 构 成 的
控 电路的启 动。 动信号 ｓ为双 Ｄ触发器 的复位信号 ， 启
可 由单 片 机 芯 片 ８ Ｃ １ 微 机 系统 可 编程 外 围 接 口 卷 ９５ 或 片 ８５ ２ ５产 生 当启 动 信 号 到 来 时 ． 个 触 发 器 同 时 清 两 零 ． 时 与 门被 打 开 ， 仍 然 不 能 开 启 主 门 ． 门 的 开 此 但 主 肩 主 要 由待 测 信 号 的 上 升 沿 决 定 当待 测 信 号 的 第 一 个 上 升 沿 到 来 时 ．主 门触 发 器 产 生 的高 电平 信 号 使 计 数器开始工作 ． 当待 测 信 号 的第 二 个 上 升 沿 到来 时 ． 计 数 器停 止 计 数 ． 同时 闸 门电 路 被 关 闭 。
Ⅳ。
＋
击 ＋ｃ） 尼Ｉ １ 。 ｌ ． 厂
㈤
为被测信号 的周期 。如果被 测信号不是标准 的方 波信 号 ，则应先将被测信 号进行放 大整形之后变成方 波脉
收 稿 日期 ：０ ０ ８ ７ ２ １ —０ —２ 修 稿 日期 ： ０ ０ ９ ５ ２ １ —０ —１
其 中（ ） ５ 式第一项 为量化 误差 ， 第二项为 由晶振引
将 上 式 两 端 同除 于 Ⅳ 即 ， ： ， 得
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南科技大学微机原理与接口技术课程设计8253的脉冲计数器/分频器设计学院潇湘学院班级通信一班学号姓名引言在计算机系统中往往需要一些时钟，以便实现定时控制或延迟控制。
如定时扫描，定时中断，定时检测，定时刷新，系统日历时钟以及喇叭发生的声源等。
对外部事件进行记录，也是各种微机应用所常用的，因此往往需要一些计数器。
而定时功能通常是通过记数来实现的，当计数器的输入脉冲为固定频率的信号时，计数器就有了定时功能，因此一般定时器和计数器融为一体。
8253脉冲计数器/分频器就具有这样的功能。
微机原理和接口技术是一门实践性强的学科，不但要求有较高的理论水平，而且还要求有实际的动手能力，其中很多的原量、规则、现象等仅仅靠学习教科书是无法完全掌握的，必须通过实践才能比较直观和深刻的理解。
本课程设计任务和目的是：帮助学生巩固和加深理解所学的理论知识，训练学生的实验技能，使其树立工程观点和严谨的科学作风，初步具有运用理论知识分析问题、解决问题的能力。
培养学生运用所学的理论解决实际问题的能力，使学生初步掌握分析简单电路，调试简单汇编程序以及撰写实验报告的能力。
1、基本目的在计算机应用系统中，常常需要实时时钟，有时也需要对外部事件进行计数，而可编程计数器的计数范围可由软件来设定改变，不占用CPU大量时间，所以使用方便，且功能较强。
本次课程设计所选题目为基于8253的脉冲计数器/分频器设计，设计的基本目的是：（1）设计一个能对2MHZ 以下的脉冲信号进行分频的器件。
（2）分频系数由试验箱中的K1~K8逻辑开关控制输入（3）由LED数码管显示分频系数，为简便设计本次设计只使用四个数码管，即分频系数最大值为9999（十进制）2.工作原理实现定时的方法可分为软件定时和硬件定时两种。
软件定时就是让机器执行一个程序段，这个程序段本身并没有具体的执行目的，但由于执行每一条指令都需要一定的时间，则执行一个已定的程序段就需要一个固定的时间。
软件定时的优点是不需要增加硬件设备，且定时时间改变灵活，只要改变子程序的执行时间即可。
硬件定时又分为不可编程硬件定时和可编程硬件定时。
对不可编程的硬件定时方法，可采用如定时器555外接定时部件构成。
这种定时的优点是电路一般比较简单，定时期间不占用CPU资源。
可编程的计数器是为了方便计算机系统的设计和应用而研制的，很容易和系统总线连接。
8253的记数初值是决定记数次序的，根据输出信号的不同，计算方法可分为两种情况。
当输出信号为连续的周期波时：假设计数器输入信号CLK的频率为F（CLK），要求OUT端输出信号的频率为F（OUT），则记数初值N 的计算公式为：N=F（CLK）/F（OUT）当计数器工作在一次性有效的定时方式时：如希望的定时时间为T，则记数初值N的计算公式为： N=F（CLK）*T3.实验内容8253A的A0、A1接系统地址总线A0、A1，故8253A 有四个端口地址，。
8253A的片选地址为48H~ 4FH。
因此，本实验仪中的8253A 四个端口地址为48H、49H、4AH、4BH，分别对应通道0、通道1、通道2和控制字。
采用8253A通道0，工作在方式3(方波发生器方式)，输入时钟CLK0 为1MHZ，输出OUTO 要求为1KHZ的方波，并要求用接在GATE0引脚上的导线是接地("0"电平)或甩空("1"电平)来观察GATE对计数器的控制作用，用示波器观察输出波形。
当我们改变记数初值是再观察波形的变化。
(1)8253功能介绍8253是可编程的计数器/定时器,其内部有三个独立的16位计数器/定时器通道,每个计数器通道均可按6种不同的方式工作,并且都可以按二进制或十进制计数。
其CLK0～CLK2是计数器0～2的时钟脉冲输入端,GATE0～GATE2是门控脉冲输入端, OUT0～OUT2是输出端及内部结构见左图。
A1 A0:用来选择计数器和控制寄存器D0-D7:三态数据线，和数据总线相连GATE0 1 2:门控输入端，对应相同号计数CS：片选端，低电平有效WR：写信号输入端，低电平有效RD：读信号输入端，低电平有效CLK0 1 2：各计数器时钟信号输入端OUT0 1 2：相应计数器输入端（2）8253的工作方式方式0:又称计数结束产生中断工作方式。
当程序将工作方式控制字写入控制字寄存器时,计数器的输出端OUT 立即变为低电平。
在计数初值写入该计数器后,输出仍将保持为低电平。
当门控信号GATE 为高电平时,计数器对输入端CLK的输入脉冲开始作减一计数,当计数器从初值减为0 时,输出端OUT由低电平变为高电平,该输出信号可作为向CPU 发出的中断请求信号。
方式1 :又称可编程单稳态工作方式。
功能是在GATE 信号的上升沿作用下,输出端OUT 产生一个负脉冲信号,负脉冲的宽度可由定时器的计数初值和时钟频率编程确定。
方式2:又称频率发生器工作方式。
当程序将工作方式控制字写入控制字寄存器时,计数器的输出端OUT立即变为高电平。
在写入计数初值后,计数器对输入时钟CLK计数。
在计数过程中OUT 保持不变,直到计数器从初值减为1 时,输出OUT 将变低,再经过一个CLK周期,OUT 恢复为高电平,并按已设定的计数初值重新开始计数。
在需要产生某个脉冲信号或将某一个较高频率的脉冲信号分频为较低频率时,可使用8253 的方式2。
方式3 :又称方波发生器工作方式。
方式3 的工作类似于方式2 ,不同之处是方式3 的输出OUT是方波。
方式4:又称软件触发选通工作方式。
其功能是在输出OUT 端隔一定时间产生一价目负脉冲。
与方式0 不同的是,输出脉冲的宽度是固定的,但产生负脉冲所相隔时间是可编程的。
方式5: 又称硬件触发选通工作方式。
方式5的工作类似于方式4 ,不同之处是GATE 信号的作用不同。
方式5 的计数过程由GATE 的上升沿触发,当计数结束时,OUT 将输出一个CLK周期的低电平信号。
(3)初始化编程编程时,可选择计数器1工作在方式0。
在8253的方式0工作方式中,从将计数初值写入计数器到开始减1计数之间,有一个时钟脉冲的延迟。
若计数初值为n = 999,那么经过n + 1个即1000个脉冲时计数值减为0,并在OUT1端输出一正跳变,这可以作为中断请求。
在中断服务子程序中CPU可以做其他处理,如送下一个包装箱等。
设计数初值为1999 (要求一个包装箱内装工件2000) ,按十进制计数,先送低8位,再送高8位,控制字为01110001B。
初始化程序为:MOV AL, 01110001BAL, 01110001BMOV DX, 0356HOUT DX,AL ;送方式控制字MOV AL, 99HMOV DX, 0352HOUT DX,AL ;向通道1送计数初值低8位MOV AL, 19HOUT DX,AL ;向通道1送计数初值高8位(4)实验步骤运行实验程序,在系统显示"DVCC－ 86H"状态下，按任意键，系统显示命令提示符"－"。
按GO键，系统显示"1000 XX",输入F000 ：B290,再按EXEC键，显示"8253－1",用示波器测量8253A的OUT0输出插孔，应有频率为1KHZ的方波输出。
幅值0~5V。
计数器的3个引脚说明：（1）CLK时钟输入信号在计数过程中，此引脚上每输入一个时钟信号（下降沿），计数器的计数值减1（2） GATE门控输入信号控制计数器工作，可分成电平控制和上升沿控制两种类型（3） OUT计数器输出信号四、8255A的基本性能8255A具有三个相互独立的输入/输出通道：通道A、通道B、通道C。
A，B，C三通道可以联合使用，构成单线、双线或三线联络信号的并行接口。
此时C口完全服务于A、B口。
A口有三种工作方式：方式0、方式1、方式2。
B口有两种工作方式：方式0、方式1。
（1）8255A内部结构8255A内部结构由以下四部分组成：数据端口A、B、C；A组控制和B组控制；读/写控制逻辑电路；数据总线缓冲器。
（2）译码器74LS13874LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式。
其工作原理如下：①当一个选通端（E3）为高电平，另两个选通端（E1)和/(E2)）为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。
比如：A0A1A2=011时，则Y6输出端输出低电平信号。
②利用 E1、E2和E3可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
五.程序代码源程序：.MODEL TINY.STACK 100.DATACOM_ADD DW 217H ;控制口偏移量PA_ADD DW 214H ;PA口偏移量PB_ADD DW215H ;PB口偏移量PC_ADD DW 216H ;PC口偏移量COM_ADDR DW 207HT0_ADDR DW 204HT1_ADDR DW205HT2_ADDR DW206HTIME db3fh,06h,5bh,4fh,66h,6dh,7dh,27h,7fh,6fh,76h,76h,76h,76h,76h,76h ;段选码表BEGINT db 00h,00h,00h,00hNUMBER dw 0000hmov al,10001001b ;8255芯片初始化以PC口为输入，PB口输出段选，PA口输出位选mov dx,COM_ADDout dx,al ;将初始化信息写入8255芯片控制口loop3:mov dx,PC_ADD ;取8255C口地址in al,dx ;将从C口打入的开关量输入至ALand al,80h ;取PC口第七位的状态cmp al,80h ;判断PC7=1?je settime ;等于1则设置初值loop4:call TDISP ;否则显示编码jmp loop3 ;继续查看C口状态;设置初值子程序settime:mov bx,offset begint ;BX存放的要显示的数据值的偏移地址mov dx,PC_ADD ;送pc口地址in al,dxmov ah,al ;低位不变，ah、al中内容用于判断和存据and ax,0f70h ;0000111100110000b，屏蔽保4,5位后，用于位选LED八位的高低位mov cl,4 ;设置左移位数shr al,cl ;循环左移4位00110000,mov cx,0 ;CX清零，利用低8位传送mov cl,al ;循环后对应00，01，10，11 add bx,cx ;BX里存放是从逻辑开关打入的数据的偏移地址 bx是begint的首地址，加上cx表示第几个数mov byte ptr [bx],ah ;将AH中的内容以字节的形式存放到指定元mov dx,PC_ADD ;送pc口地址in al,dxand al,40h ;取PC口第六位的状态cmp al,40h ;判断PC6=1?je gooncall TDISP ;转换为16位数据并显示jmp loop3goon:CALL TOGETHERmov dx,com_addrmov al,35hout dx,al ;计数器#0设置在模式2mov dx,T0_addrmov ax,numberout dx,almov al,ahout dx,almov dx,com_addrmov al,77hout dx,al ;计数器#1设置在模式3状态mov dx,T1_addrmov ax,numberout dx,almov al,ahout dx,alSTART1:mov dx, PC_ADD ;送pc口地址in al ,dxand al,40h ;取PC口第六位的状态cmp al,40h ;判断PC6=1?je START1jmp loop3 ; 数码管显示子程序，完成显示功能。
