高压开关柜原理
高压开关柜结构、工作原理及预防措施
程中的各种应力。
03
柜体内部通常设有隔板或支架，用于分隔和支撑电气
元件和线路。
断路器结构
01
02
03
04
断路器是高压开关柜的核心元 件之一，用于接通和断开电路
。
断路器通常由触头、灭弧室、 操作机构和外壳等组成。
触头是断路器的关键部件，分 为静触头和动触头，用于接通
和断开电流。
灭弧室是断路器中用于灭弧的 装置，通过将电弧分割成多个
小电弧来熄灭电弧。
电流互感器结构
01
电流互感器是高压开关柜中的重 要元件之一，用于将大电流转换 为小电流。
02
电流互感器通常由一次绕组、二 次绕组和铁芯等组成。
一次绕组是连接到高压电路的绕 组，二次绕组是连接到低压电路 的绕组。
03
铁芯是用于增强磁耦合的部件， 通常由硅钢片或铁氧体材料制成
。
04
电缆头及母线结构
电缆头是高压开关柜中用于连接电缆的部件，通常分为 插头和插座两类。
母线是高压开关柜中用于连接各个电气元件和线路的导 电部件。
电缆头应具有良好的电气性能和机械性能，能够承受操 作过程中的各种应力。
母线应具有高导电性和良好的热性能，能够承受操作过 程中的各种应力。
02
高压开关柜工作原理
断路器工作原理
结构
断路器主要由触头、弹簧、操作 机构、脱扣器等组成。
工作原理
断路器通过电磁或热脱扣器操作 触头闭合和断开，当电路发生短 路或过载时，脱扣器会动作断开 触头，起到保护电路的作用。
电流互感器工作原理
结构
电流互感器主要由一次绕组、二次绕 组、铁芯等组成。
工作原理
电流互感器通过电磁感应原理将大电 流转换为小电流，供给测量、保护等 二次设备使用。
35kV高压开关柜讲解
五、断路器结构原理：
什么叫真空断路器？ 真空断路器是利用真空作绝缘和灭弧介质的断路器。真空是相对而言的， 一般指绝对压力低于1个大气压的稀薄气体。
五、断路器结构原理：
断路器的极柱结构 断路器的极柱机构由三个极柱直接组装 在框架上。断路器的每相通过专用模具， 用环氧树脂，采用APG工艺将真空灭弧 室及接线端子等零部件固封成一体，形 成极柱。机构与极柱前后布置，结构紧 凑，外形美观大方。固封极柱结构避免 了粉尘，潮气等恶劣条件对灭弧室绝缘 的影响，提高了灭弧室绝缘的2 开关柜结构组成 3 开关柜原理讲解 4 主要组成部件 5 断路器结构原理 6 操作说明
一、概述
• 高压开关柜是指用于电力系统发电、输电、配 电、电能转换和消耗中起通断、控制或保护等 作用。DQC-40.5型户内气体绝缘开关设备是江 苏大全有限公司生产的应用于40.5KV三相交流 50Hz、单母线及单母线分段系统的成套配电装 置，柜内配用西门子户内真空断路器，它是变 电站35KV主要的电力控制设备，当系统正常运 行时，能切断和接通线路及各种电气设备的空 载和负载电流；当系统发生故障时，它能和继 电保护配合迅速切除故障电流，以防止扩大事 故范围，隔离开关、起隔离作用，形成明显的 断开点。
五、断路器结构原理：
合闸动作 机构储能后，若接到合闸信号，则合闸电 磁铁动铁芯吸合，带动合闸半轴转动，解 除保持挚子对储能轴的约束，合闸弹簧释 放能量，使合闸凸轮作顺时针方向转动， 通过输出主轴上的驱动拐臂，带动输出主 轴转动，再带动四连杆机构，使断路器完 成合闸操作。同时辅助开关动作，切断合 闸回路，接通机构分闸回路。
谢 谢！
五、断路器结构原理：
分闸操作 合闸完成后，若接到合闸信号 ，则分闸电磁铁动铁芯吸合， 带动分闸半轴转动，扣板脱扣 。输出主轴在分闸弹簧力及触 头弹簧力作用下顺时针转动， 使两级四连杆机构运动，绝缘 拉杆向下拉动灭弧室导电杆， 完成分闸动作。
KYN28A-12 高压开关柜结构原理说明
KYN28A-12高压开关柜结构原理说明2021KYN28A-12高压开关柜结构原理说明［键入作者姓名］高压开关柜（KYN28AT2）结构原理说明在电力系统中，1OkV高压开关柜的应用极其广泛。
其中KYN28A-12金属铠装移开式开关设备更是被大量用于电力系统中。
由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12开关柜，希望能给大家对KYN28A-12开关柜的设计及技术交流带来一定帮助。
一、基本结构配置一›开关柜基本组成：固定的柜体和可移开的真空断路器手车。
柜体分为四个小室：母线室、断路器室、电缆室和低压室。
开关柜的基本柜型：进线柜和馈线柜。
其他派生的柜型：母线分段柜、计量柜、PT柜、所用变柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜可靠墙或面对面安装，可充分满足现场的具体要求。
在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。
详细配置如下图示说明一KYN28-12进/出线柜基本结构剖面图（一）隔室：A母线室B断路器室C电缆室D低压室（二）主要零部件：1母线2绝缘子3静触头4触头盒5电流互感器6接地开关7电缆终端8避雷器9零序电流互感器10断路器手车10.1滑动把手10.2锁键（联到滑动把手）11控制和保护单元12穿墙套管（三）主要附件：13丝杠机构操作孔14电缆夹15.1电缆密封圈15.2连接板16接地排17二次插头17.1联锁杆18压力释放板19起吊吊环20运输小车20.1锁杆20.2调节轮20.3导向杆二›柜体外形尺寸:（标准架空进出线方案;电缆进出线方案）①电缆进出线及联络柜标准方案:宽800（100O）X深1500×高2300②架空进出线标准方案:宽800（100O）X深166OX高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板（包括2mm厚的敷铝锌板和2mm厚的镀锌板，门板选用2mm厚的冷轧钢板表面喷漆）制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法
高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。
⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。
⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。
⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。
（二）、弹簧操作机构。
⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。
②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。
⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

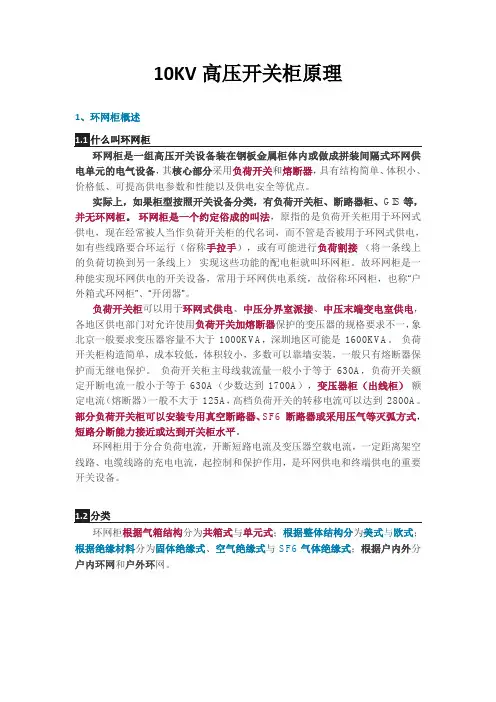

10KV高压开关柜原理
10KV高压开关柜原理1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。
负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。
户外设计，体积小、免维护。
坚固的内壳体和外壳体，抗外力和防爆能力强，外壳采用不锈钢或绿色箱体。
高压开关柜的原理培训
常见故障
电动不能储能，手动可以储能
1.电源未接通。此时应检查开关柜端子排上电源是否进入，储能 回路控制开关SB1是否在合闸位置。
2.电动碳刷磨损严重，使储能电机不能正常工作。此时应更换电 机碳刷。
3.储能电机烧坏。在电机控制回路完整的情况下，可测量电机回 路电阻，如有异常应检查是否是储能电机烧坏了，此时可以拔出 连接导线，卸下电机的三颗固定螺栓，取出电机，进行更换。
断路器合不上闸
现象：1、电动合闸拒合，合闸脱扣器不动作； 2、由于合闸脱扣器动作无力造成电动合闸拒合，但手动合闸成功； 3、电动合闸拒合，手动合闸也不成功。
处理方法：
1.手车未到位。此时可以观察开关柜上的位置指示灯或指示器，将手车准确摇到 “工作位置”或“试验位置”。
2、合闸闭锁电磁铁M故障。此时可以先测量一下闭锁线圈的电阻值，如果不正常， 有可能是闭锁线圈匝间短路或断线，可以更换合闸闭锁电磁铁模块。
3、断路器辅助开关触点不通或者航空插头的插针脱落
断路器拒分 现象：1、电动分闸拒分，分闸脱扣器不动作； 2、电动分闸拒分，分闸脱扣器动作无力，手动分闸能成功。
处理方法
1.分闸脱扣器H损坏。可测量分闸脱扣器线圈阻值，如有异常应更换分闸线圈。
2.辅助开关A接点接触不良。在断路器合闸后，辅助开关A的常开接点应闭合，在断路器分闸后， 辅助开关A的常开接点应迅速断开分闸回路，使得分闸线圈承受短时通电。辅助开关A的常开接点 在经常断流过程中容易损坏，造成接触不良。在损坏不严重情况下，可以调整A传动杆的间隙，如 果比较严重时可以更换辅助开关A
三、冷备用状态：指断路器手车在试验位置、分闸状态，二次电源断开， “远方/就地”转换开 关在“0”位，控制面板各指示灯及综保装置均无显示，断路器及其所接负荷回路良好，可随时 根据运行需要投入热备用状态，若设备长期处于冷备用，投入前应按相关规定测量绝缘值。
【结构】10KV高压开关柜原理
【关键字】结构10KV高压开关柜原理1、环网柜概述什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。
负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。
户外设计，体积小、免维护。
10kv高压开关柜原理图
10kv高压开关柜原理图简介10kv高压开关柜是电力系统中常用的设备，用于控制和保护电力传输和分配过程中的高压电路。
本文将介绍10kv高压开关柜的原理图及其各个部分的功能。
原理图结构10kv高压开关柜原理图由以下部分组成： 1. 输入电源线路 2. 断路器 3. 开关 4. 电源变压器 5. 保护装置功能解析输入电源线路输入电源线路将高压电源连接到高压开关柜。
这些线路通常由电线和接插件组成，用于将电力传输到开关柜。
断路器断路器是高压开关柜中的重要组成部分，它用于切断或连接电路。
断路器具有过载和短路保护功能，可以在电路出现问题时自动切断电力供应，以保护设备和人员的安全。
开关开关是高压开关柜中用于控制电路的设备。
开关通常有手动和自动两种操作方式，可以用于打开或关闭电路，以及控制电流的流动。
电源变压器电源变压器用于将输入电压转换为所需的工作电压。
在高压开关柜中，电源变压器通常将高压电源转换为低压电源，以供给各个部分的控制电路工作。
保护装置保护装置是高压开关柜中用于监测电路状态并保护设备的部分。
保护装置可以感知电流、电压和温度等参数，当电路出现异常时，会触发保护机制，如切断电源、发出警报等，以保护设备的安全运行。
使用指南在使用10kv高压开关柜时，需要遵守以下指南： 1. 确保输入电源线路连接正确，并检查其连接是否牢固。
2. 在进行任何操作之前，务必先切断电源并确保电路处于安全状态。
3. 严格按照操作手册中的指引进行操作，避免操作过程中的错误和危险。
4. 定期检查断路器、开关和保护装置的工作状态，并做必要的维护和保养。
5. 在发现任何异常情况时，应立即停止使用，并联系专业人员进行检修和维修。
结论10kv高压开关柜原理图中的各个部分共同协作，实现对高压电路的控制和保护。
合理、安全地使用开关柜能够提高电力系统的可靠性和安全性，确保设备的正常运行。
使用者在使用高压开关柜时应注意以下几点：正确连接输入电源线路、严格遵守操作手册、定期维护和保养设备，并在异常情况下及时采取措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜原理
高压开关柜原理是指利用高压电力设备来进行电流的切换和控制的一种电气设备。
它主要由断路器、隔离开关、负荷开关、电流互感器、电压互感器、电能表等组成。
高压开关柜的基本原理是通过断开或接通电路来控制电力系统中的电流流向和电能传输。
当我们需要断开电路时，可以使用断路器来切断电源，并将负荷隔离开关打开，从而实现对电路的断电。
而当需要接通电路时，可以使用隔离开关来连接电源，并将断路器关闭，使电能能够流动。
在高压开关柜中，电流互感器和电压互感器起着重要的作用。
电流互感器主要用来测量电流的大小，并将电流信号转化为相应的电压信号。
而电压互感器则用来测量电压的大小，并将电压信号转化为相应的电流信号。
通过这些互感器的配合，我们可以获得准确的电流和电压信息，用于监测和控制电力系统。
此外，高压开关柜还可以配备电能表来测量已用的电能，以便进行电量计量和费用管理。
总的来说，高压开关柜利用断路器、隔离开关等组件来控制电力系统中的电能流动，并通过电流互感器、电压互感器等装置来实时监测电流和电压信息。
这样可以保证电力系统的安全运行，并提供相关的电能数据供管理使用。
