螺旋喷嘴的工作原理
喷嘴的工作原理
喷嘴的工作原理
喷嘴是一种常用于各种领域的装置，用于将液体、气体或粉末形式的物质以高速喷射出来。
喷嘴的工作原理是根据压力差和速度原理来实现。
当液体或气体进入喷嘴时，它们通过一个较小的出口被迫通过。
由于出口较小且形状特殊，流体在通过喷嘴时会发生速度增加和压力降低的现象。
这是根据伯努利定律的原理，根据流体速度增加时压力降低的规律。
喷嘴内部设计有不同的结构，如锥形喷嘴、圆形喷嘴等。
这些喷嘴的形状和角度会影响流体通过的速度和固体粉末的分散效果。
例如，喷嘴的锥形结构可以加速流体的速度，并产生较大的涡流，这可以增加液滴或颗粒的分散性。
圆形喷嘴则可均匀地将流体喷出。
此外，喷嘴还可以利用压缩空气或其他气体来增加液滴或颗粒的速度和分散性。
在某些情况下，通过调节气压和液体流量，可以控制喷嘴的喷射效果。
总之，喷嘴通过利用速度增加和压力降低的原理，将液体、气体或粉末形式的物质以高速喷射出来，达到所需的喷射效果。
这种工作原理使得喷嘴在许多工业和科学领域中得到广泛应用。
喷嘴介绍
主要内容
喷嘴结构
喷嘴布置方式
喷嘴部分
决定喷淋塔液滴分布的关键设备 评价指标：
喷雾粒径；
喷雾粒径的分布特性；
喷雾的空间特性；
其他还有诸如能耗、维修周期等指标
喷淋塔中喷嘴的类型
应用在喷淋塔中的喷嘴的类型主要有普通旋流式喷嘴、螺旋喷嘴、直筒喷嘴和 双空心锥旋流喷嘴 普通旋流式喷嘴 优点： 结构简单； 可整体铸造； 工作阻力小（0.1~0.2MPa）； 雾化粒径分布窄； 缺点： 平均粒径较大； 循环液在出口形成旋流，喷嘴壁面与液体中颗粒 接触时间长，容易磨损； 德国鲁奇能源环保公司采用
喷嘴喷出的液膜的流动状态
在喷淋塔内，由于烟气中二氧化硫的含量相对较少，其本身的通过浓度差发生传递 的动力已经很小，所以要提高传质效率，必须增大传质面积 在低流速下，液体自喷嘴流出后破碎成液滴要经历三个阶段： 液膜——液丝——液滴；如图所示：
接触面积很小，传质效率受到 粘性作用塔内烟气受到液滴向下的作用力因此在远离入口侧的底部区域烟气流动以向下为主因此在底部形成一个很大的漩涡区这个漩涡区一方面裹挟一部分入口烟气循环流动这种循环流动可以使烟气与液滴接触时间变长另一方面也使入口烟气的流动速度得到提高从而使入口丰流烟气在塔横截面上分布更广有助于入口烟气与更多的液滴进行接触因此均有利于脱硫效率的提高但漩涡的存在使入口丰流烟气必须在却较高位置得到扩散使烟气与液滴接触时间变短因此脱硫效率也受到了一定的影响添加喷淋层后烟气在喷淋塔内的流动状况如图塔底部的大漩涡消失烟气在塔内很大部分分布均匀便于脱硫效率因此提出管内的喷嘴布置方式为
继续增大流速，液膜会直接破裂形成 液滴，液丝的形成过程将会消失
液膜破碎的方式主要有波动破裂和穿孔破裂两种，直接影响生成液滴的大小
喷嘴工作原理
喷嘴工作原理
喷嘴是一种用于将液体或气体喷射的装置，工作原理主要涉及流体力学和气动学。
喷嘴主要通过两种工作原理实现喷射功能：加速原理和膨胀原理。
加速原理是指通过喷嘴的收缩截面，使得流体通过喷嘴时受到约束，从而加速流体的速度。
喷嘴的内部形状会逐渐变窄，从而使得流体经过缩小的通道时速度增加。
这是因为根据连续性方程，当流体通过一个截面面积减小的管道时，其速度会相应增加。
因此，通过调整喷嘴的形状和尺寸，可以控制流体的流速和喷射效果。
膨胀原理是指通过喷嘴的扩散截面，使得流体通过喷嘴时受到扩散，从而降低流体的速度。
喷嘴的内部形状会逐渐变宽，从而使得流体经过扩散的通道时速度减小。
这是因为在扩散过程中，流体的动能会转化为压力能，从而使得流体速度减小。
因此，通过调整喷嘴的形状和尺寸，可以实现流体的减速和喷射控制。
综上所述，喷嘴的工作原理主要包括加速原理和膨胀原理。
通过调整喷嘴的形状和尺寸，可以控制流体的速度和喷射效果，实现不同的应用要求。
BSJ螺旋喷嘴参数
螺旋喷嘴又叫脱硫喷嘴、防堵塞喷嘴、大流量喷嘴、除尘喷嘴。
粤伯斯螺旋喷嘴螺旋喷嘴工作原理：螺旋喷嘴产生的是一系列同心圆锥喷流型式(见下图“粤伯斯螺旋喷嘴喷淋现场”)。
与轴向喷嘴一样，其入口和出口也在同一条中心轴上，但其内部没有微调叶片，而是将喷嘴本身设计成一个直径不断缩小的螺旋形状，从而将液流剪切成两个或更多的同心螺旋环。
在喷嘴下面一米处的截面上的喷射模式是由一个或多个同心环构成。
螺旋喷嘴形成的液滴尺寸与中空圆锥喷流型的切向喷嘴差不多，但压降更小。
当压力相同，液体流量更大时，螺旋喷嘴比轴向喷嘴更适合一些。
液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。
其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受粤伯斯公司生产的303不锈钢螺旋喷嘴性能特征： 这种结构紧凑的喷嘴有着畅通的流道设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。
303不锈钢螺旋喷嘴可以在大多数管道系统上安装或更新。
可提供的喷嘴有NPT或BSPT(外)螺纹型，303不锈钢螺旋喷嘴常规都为英制外螺纹规格，需要内螺纹可配接转接头或特殊加工定制，需要时请与粤伯斯公司销售人员联系。
螺旋喷嘴喷雾效果图:50°60°90°120°180°0.7ba r 1.5ba r 3.0ba r 7.0ba r 25ba r 071/4BSJ-303SS50071/4BSJ-303SS60071/4BSJ-303SS90071/4BSJ-303SS12007 2.4 2.4 2.6 3.9 5.58.416131/4BSJ-303SS50131/4BSJ-303SS60131/4BSJ-303SS90131/4BSJ-303SS120131/4BSJ-303SS18013 3.2 3.2 4.97.310.315.730201/4BSJ-303SS50201/4BSJ-303SS60201/4BSJ-303SS90201/4BSJ-303SS120201/4BSJ-303SS18020 4.0 3.27.611.215.82446073/8BSJ-303SS50073/8BSJ-303SS60073/8BSJ-303SS90073/8BSJ-303SS120073/8BSJ-303SS18007 2.4 2.4 2.6 3.9 5.58.416133/8BSJ-303SS50133/8BSJ-303SS60133/8BSJ-303SS90133/8BSJ-303SS120133/8BSJ-303SS18013 3.2 3.2 4.97.310.315.730203/8BSJ-303SS50203/8BSJ-303SS60203/8BSJ-303SS90203/8BSJ-303SS120203/8BSJ-303SS180204.03.27.611.215.82446303不锈钢螺旋喷嘴(BSJ)是一种实心锥形或空心锥形喷雾喷头，喷流角度范围可为60度-170度，常规为120度。

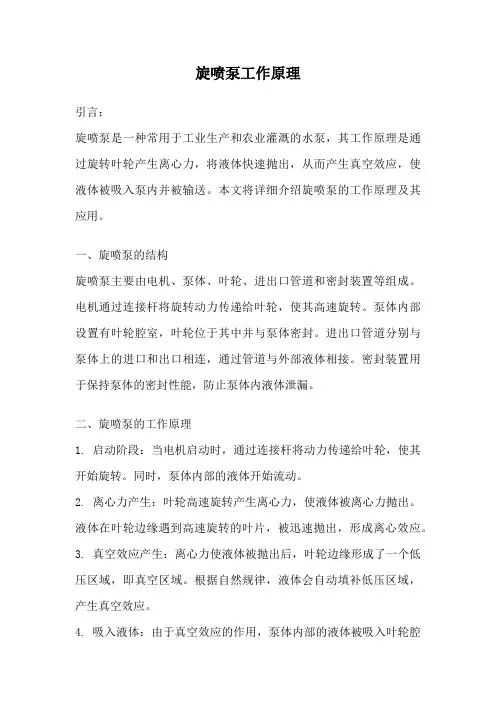

旋喷泵工作原理
旋喷泵工作原理引言：旋喷泵是一种常用于工业生产和农业灌溉的水泵，其工作原理是通过旋转叶轮产生离心力，将液体快速抛出，从而产生真空效应，使液体被吸入泵内并被输送。
本文将详细介绍旋喷泵的工作原理及其应用。
一、旋喷泵的结构旋喷泵主要由电机、泵体、叶轮、进出口管道和密封装置等组成。
电机通过连接杆将旋转动力传递给叶轮，使其高速旋转。
泵体内部设置有叶轮腔室，叶轮位于其中并与泵体密封。
进出口管道分别与泵体上的进口和出口相连，通过管道与外部液体相接。
密封装置用于保持泵体的密封性能，防止泵体内液体泄漏。
二、旋喷泵的工作原理1. 启动阶段：当电机启动时，通过连接杆将动力传递给叶轮，使其开始旋转。
同时，泵体内部的液体开始流动。
2. 离心力产生：叶轮高速旋转产生离心力，使液体被离心力抛出。
液体在叶轮边缘遇到高速旋转的叶片，被迅速抛出，形成离心效应。
3. 真空效应产生：离心力使液体被抛出后，叶轮边缘形成了一个低压区域，即真空区域。
根据自然规律，液体会自动填补低压区域，产生真空效应。
4. 吸入液体：由于真空效应的作用，泵体内部的液体被吸入叶轮腔室。
液体从进口处进入泵体，经过叶轮的旋转和真空效应的作用，被推入泵体内部。
5. 液体输送：被吸入泵体的液体在叶轮的作用下，被迅速推向泵体的出口。
通过出口管道，液体被输送到需要的地方。
三、旋喷泵的应用旋喷泵是一种多功能的水泵，广泛应用于农业灌溉、工业生产、城市供水等领域。
具体应用场景包括：1. 农业灌溉：旋喷泵可以将水从水源输送到农田，用于农作物的灌溉。
其高效的工作原理使得灌溉效果更加均匀，提高了农作物的生长速度和产量。
2. 工业生产：旋喷泵可以用于工业生产中的输液、循环水等需求。
其高速旋转的叶轮可以有效地将液体抛出，满足工业生产对液体输送的需求。
3. 城市供水：旋喷泵可以用于城市的自来水供应。
通过将水源连接到进口管道，旋喷泵可以将水源送到城市的供水管网中，保证城市居民的生活用水。
结论：旋喷泵通过旋转叶轮产生离心力和真空效应，实现了液体的吸入和输送。
喷嘴的工作原理
喷嘴的工作原理
喷嘴是一种用于喷射流体的装置，常见于喷雾器、喷枪和火箭发动机等设备中。
其工作原理可以分为以下几个步骤：
1. 流体进入喷嘴：流体（通常是液体或气体）通过喷嘴的入口进入。
2. 收敛段：喷嘴内部的管道会逐渐收敛，形成一个较小的截面积。
这种设计能够增加流体的流速，并增加压力。
3. 喉口：在喷嘴收敛段末端的位置，有一个细长的喉口。
当流体通过这个缩小的通道时，速度会急剧增加，而压力则会降低，根据贝努利原理。
4. 扩散段：喷嘴的喉口之后会有一个扩散段，通道的横截面积逐渐增大。
这种设计使得流体的速度减小，而压力则会升高。
5. 出口：流体最终从喷嘴的出口喷出，形成一个高速的射流。
根据作用力平衡的原理，流体将获得一个冲击力，并将其转化为动能。
总的来说，喷嘴通过改变流体的速度和压力来实现流体的喷射。
收敛段和喉口的设计使流体加速并降低压力，而扩散段则减速流体并增加压力。
这种变化的流速和压力使得流体形成一个高速的射流，实现喷射的目的。
螺旋喷嘴雾化粒径
螺旋喷嘴雾化粒径螺旋喷嘴是一种常用于液体雾化的装置，其喷嘴内部设计有螺旋状通道，通过液体在通道中旋转的运动，将液体雾化成细小的颗粒。
螺旋喷嘴的雾化粒径是指雾化产生的颗粒的大小，粒径的大小对于雾化效果和应用领域具有重要影响。
螺旋喷嘴的雾化粒径一般在几微米到几十微米之间，具体取决于喷嘴的设计参数和操作条件。
通常情况下，较小的喷嘴孔径和较高的液体流速会产生更小的雾化粒径。
此外，液体的物性和表面张力等因素也会对雾化粒径产生影响。
螺旋喷嘴的雾化粒径对于不同的应用具有不同的要求。
在农业领域，农药和化肥的雾化粒径应该适中，既能够覆盖到作物的叶面，又能够保证液体的有效吸附和渗透。
在医疗领域，药物的雾化粒径应该能够被人体呼吸道吸收，以实现药物的快速有效输送。
在工业领域，涂料和涂层的雾化粒径应该均匀且适中，以保证涂覆效果和涂层质量。
为了控制和调整螺旋喷嘴的雾化粒径，可以通过改变喷嘴孔径、调整液体流速、改变液体的物性等方法。
此外，还可以通过加装气体辅助雾化装置，如气体喷嘴或气体旋流装置，来进一步细化雾化粒径。
在实际应用中，螺旋喷嘴的雾化粒径的大小对于喷雾效果和产品质量具有重要影响。
过大的雾化粒径会导致液滴过大，不易均匀分布，影响喷雾覆盖面积和涂覆效果。
过小的雾化粒径则可能导致液滴过小，易受空气阻力影响，降低喷雾距离和覆盖范围。
螺旋喷嘴的雾化粒径是一个重要的参数，对于雾化效果和应用效果具有重要影响。
通过合理设计喷嘴结构和调整操作参数，可以实现对雾化粒径的控制和调整，以满足不同应用领域的需求。
在未来的研究中，可以进一步探索螺旋喷嘴的优化设计和粒径调控方法，以提高喷雾效果和应用效果。
螺旋喷嘴结构性能及螺旋喷头选型应用
螺旋喷嘴结构性能及螺旋喷头选型应用一、螺旋喷嘴结构及工作原理喷嘴有内、外螺纹型。
通常1/4英寸－2英寸的喷头可分别用黄铜、不锈钢、塑料材料制造的。
如需应用于特殊领域，擎工喷嘴也可提供其它材料制造。
液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠（粒子）喷出而形成雾状喷射。
擎工陶瓷螺旋喷嘴实心螺旋喷嘴喷雾效果空心螺旋喷嘴喷雾效果二、螺旋喷嘴特点螺旋喷头腔体内从进口至出口的流线型设计使得阻力系数降至最低。
耐磨性、耐腐性、成雾性、防堵性超过普通喷嘴。
螺旋喷头永久不堵塞，不锈钢材料耐腐蚀。
三、螺旋喷嘴行业应用上海擎工生产的螺旋喷嘴通常被化工、环保、电力、纺织等众多工业领域所采用，特别是工业锅炉脱硫脱硝除尘工艺中螺旋喷头应用更为广泛。
1.废气洗涤：螺旋喷嘴应用于工业喷嘴的除尘洗涤中；2.气体冷却：化工气体的喷雾降温；3.洗涤与漂淋过程：造纸、纺织行业中的洗涤、漂淋；4.防火灭火：螺旋喷嘴也应用于消防灭火防火中；5.使用于烟气脱硫系统：如脱硫螺旋喷嘴、脱销螺旋喷嘴在工业废气的脱硫脱硝工艺中的应用；6.使用于除尘降尘系统：螺旋喷嘴的降尘除尘功能在各种粉尘场合非常实用。
四、上海擎工螺旋喷嘴型号及产品说明1.型号：SJ-SS不锈钢螺旋喷嘴，SJ-SIS陶瓷螺旋喷嘴，SJ-PTFE特氟龙螺旋喷嘴，SJ-PP 塑料螺旋喷嘴，SJ-SS法兰螺旋喷嘴，SJ-BRASS法兰螺旋喷嘴，SJ-180螺口螺旋喷嘴。
2.产品说明：喷射角度：60º-180º；• 喷雾形状：实心（空心）锥形喷雾、喷射区域成圆形（环形）；• 液滴大小：液滴大小为中到大，压力和流量适用范围广；• 材质：黄铜（BRASS）、不锈钢（SS）、塑料（PP/PVC/ PTFE）等。
3.型号说明：1/4》接口尺寸；SJ》喷嘴型号；SS材质代码；60》喷射角度；20》力量大小。
更多螺旋喷嘴/螺旋喷头性能知识、选型及喷雾布局架设请致电咨询上海擎工喷嘴公司或浏览网站内其他关于螺旋喷嘴的喷雾理论及新闻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺旋喷嘴的工作原理
螺旋喷嘴的工作原理是液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
具体来说，螺旋喷嘴内部有一个通畅无阻的通道，水流通过撞击螺旋的分层界面，形成分层喷淋的效果。
每一个界面都形成一个锥形喷淋面，因此，一个螺旋喷嘴喷雾至少可以喷射出3-4个锥形喷淋面，一般可以喷射出6-7个喷淋面，这将会是普通实心锥形喷嘴效果的几倍。
螺旋喷嘴的优点在于不易堵塞，其耐磨性、耐腐性、成雾性、防堵性已被众多用户所接受，因此被广泛应用于化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业。
此外，螺旋喷嘴的腔体内从进口至出口的流线型设计使得阻力系数降低，因此适用于各种岗位。
在使用螺旋喷嘴时，需要根据具体的应用场景选择合适的型号和规格，并按照操作规程正确安装和使用，以保证其正常工作效果和安全性。
