GIS结构、原理及操作 2.4.2 三位置开关操作的注意事项
7）馈线接地请遵守五项安全守则： 与开关柜绝缘。 确保不会重合闸。 检查供电侧的安全绝缘。 接地和短路。 覆盖或隔离附近的带电体。 • 8）要确保断路器不会打开应： 向上拉锁定装置 装上挂锁 • 9）解除接地时应： 取下挂锁 锁定装置的杆自动向下回位 操作断路器到“分开”位置 操作接地开关到“分开”位置
（13）带手动曲柄联结器 的机构 （14）铭牌
• 按下断路器面板上的ON 按钮，断路器即合闸。通过真空灭弧室外的 操作杆，操作传递到真空灭弧室。之后，马达立即将弹簧储能。 • 如果马达的供电有问题，该弹簧可以通过手柄手动储能。为了手动储 能，面板上有一个孔，储能手柄可通过该孔和齿轮机构啮合。弹簧的 储能状态可由指示器读出。 • 操作机构箱由一个可移开的盖板封闭，盖板上有为控制元件和指示器 开的孔。
GIS结构、原理及操作
① 辅助触头 S1 ② ON 按钮 ③ 合闸线圈 ④ 分励脱扣器 ⑤ OFF 按钮 ⑥ 断路器的操作轴 ⑦ 分闸弹簧 ⑧ 操作计数器 ⑨ 断路器的位置指示器
⑩“合闸弹簧储能/未储能
”指示器
GIS结构、原理及操作
上图为不带前板的断路器操作机构箱
（11）辅助触头
（12）合闸弹簧Biblioteka 4MT7 型电压互感器GIS结构、原理及操作
2.5.3 电流互感器特性： (6) 没有承受介电压力的铸 塑树脂部件 ⑺ ⑻ ⑼ ⑽ 电流互感器可安装于母 线上 可安装于断路器外壳上 可安装于柜接头处 可安装于电缆上
⑴ 符合 IEC 60 044-1 标准 ⑵ 设计为环形电流互感器；
⑶ 环形铁心作为二次绕组的载体
•
GIS结构、原理及操作 2.4.3 母线接地开关操作时的注意事项
35kV开关柜的基础知识、结构和五防联锁详解
断路器小车位置与接地刀闸的联锁
只有当断路器小车处于“试验位置”时， 接地刀闸才能合闸（防止带电合地刀） ； 当接地刀闸处于合闸位置时，断路器小 车无法向“工作位置”推进（防止带地刀 合闸）。
断路器小车与二次插头的联锁
只有当手车在试验位置或检修位置时， 二次插头才能被拔下来；当手车在“工 作位置”时，二次插头被锁定，不能被 拔下。
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
PART THREE
35kV开关柜的联锁
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
活门关闭
活门打开
断路器室内设有活门（俗称隔离挡板），当 手车处于工作位置时，活门自动打开；当手车 处于试验位置和检修位置时，活门关闭，并且 在静触头带电的情况下，不允许随意打开隔离 当板。
仪表室
仪表室内主要用于安装继电器等二次设备以 及二次控制、保护的接线。仪表室门上一般装 有35kV开关柜保护测控装置。
工作 电装置。 明，在此录入上述图表的综合描述说明，
35kV高压开关柜内部含有高压断路器、高压
2024年度35KV高压开关柜培训课件
27
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。

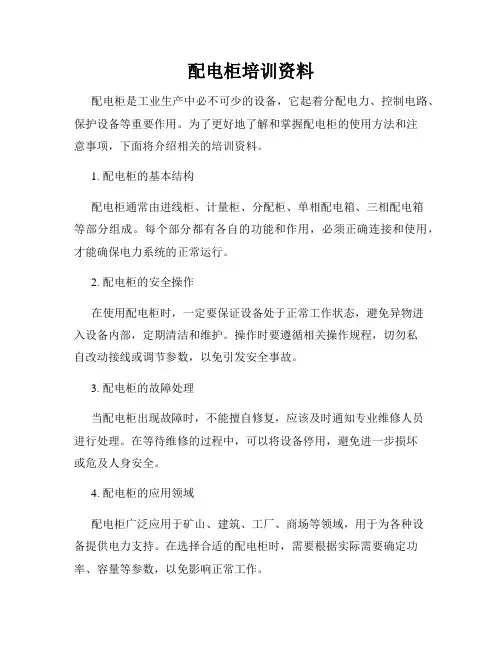

配电柜培训资料
配电柜培训资料配电柜是工业生产中必不可少的设备，它起着分配电力、控制电路、保护设备等重要作用。
为了更好地了解和掌握配电柜的使用方法和注意事项，下面将介绍相关的培训资料。
1. 配电柜的基本结构配电柜通常由进线柜、计量柜、分配柜、单相配电箱、三相配电箱等部分组成。
每个部分都有各自的功能和作用，必须正确连接和使用，才能确保电力系统的正常运行。
2. 配电柜的安全操作在使用配电柜时，一定要保证设备处于正常工作状态，避免异物进入设备内部，定期清洁和维护。
操作时要遵循相关操作规程，切勿私自改动接线或调节参数，以免引发安全事故。
3. 配电柜的故障处理当配电柜出现故障时，不能擅自修复，应该及时通知专业维修人员进行处理。
在等待维修的过程中，可以将设备停用，避免进一步损坏或危及人身安全。
4. 配电柜的应用领域配电柜广泛应用于矿山、建筑、工厂、商场等领域，用于为各种设备提供电力支持。
在选择合适的配电柜时，需要根据实际需要确定功率、容量等参数，以免影响正常工作。
5. 配电柜的维护保养定期对配电柜进行维护保养，清洁设备表面、检查接线是否松动、检测电流是否正常等。
保持配电柜周围通风良好，避免积灰或潮湿环境影响设备正常运行。
通过以上介绍，相信大家对配电柜的培训资料有了更深入的了解，希望能够帮助大家提高对电力设备的认识和运用能力，确保工作和生活的安全和稳定。
配电柜作为电力系统中的重要组成部分，必须得到正确使用和维护，才能发挥其最大的作用。
希望大家能够谨记相关内容，避免因操作不慎或忽视安全问题而造成不必要的损失。
愿大家在工作和生活中都能够安全顺利！。
35KV 开关设备结构和基本原理
4
（一）35KV开关柜功能特点
1.2 充气隔室的分隔
母线 2 母线 1
母线排: - 每段各相采用同一气体隔室
断路器: - 每个馈线, 包括柜体端接采用同一 气体隔室
三位置开关: - 每个馈线采用一个气体隔室
在母线排带电的情况下可安全更换 断路器腔体
一个母线排系统无需同另一系统 隔离即可投入工作 (如扩展)
件组成：带储能弹簧结构和控制部件的操作结构；用于触 头操作的分断杆；3 个带真空泡的开关柜极柱。
真空断路器与高压开关柜之间具有机械联锁装置，断 路器和三位置隔离开关以机械方式进行联锁。
机械联锁可防止在三位置隔离开关没有处于确定的末端 位置（合闸/分闸）时断路器被合闸。而且，机械联锁还可 防止在断路器合闸后三位置隔离开关被操作。
（一）35KV开关柜功能特点 （二）35KV开关柜原理及柜体结构 （三）35KV开关柜操作
9
➢（一）35KV开关柜功能特 点
➢1.5 SF6 气体的特性
➢无毒, 不可燃的惰性气体 ➢小电流情况下的自恢复电弧可自动熄弧
➢受环境影响小 ➢- 年气体泄漏率 < 0,5%
➢- 气体可更新 ➢在封闭系统内，SF6 仅作为绝缘介质， ➢而非灭弧介质，因此不会产生燃弧后
2.1.2 框架
开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。
2.1.3 低压室
① 用于安放保护、控制、测量和计量装置；
② 带有断路器的插入式电缆以及位于C形导轨上、用于进线和 出线电缆（如母线）的三位置隔离开关操作机构；
③ 可将各个装置安装在门内或低压室内的安装板上。
14
（二）35KV开关柜原理及柜体结构
本次培训主要根据西门子8DB10高压开关柜从 C-GIS的功能、原理、结构、操作几方面对35KV 开关柜进行的简要介绍。
（一）35KV开关柜功能特点
1.2 充气隔室的分隔
母线 2 母线 1
母线排: - 每段各相采用同一气体隔室
断路器: - 每个馈线, 包括柜体端接采用同一 气体隔室
三位置开关: - 每个馈线采用一个气体隔室
在母线排带电的情况下可安全更换 断路器腔体
一个母线排系统无需同另一系统 隔离即可投入工作 (如扩展)
件组成：带储能弹簧结构和控制部件的操作结构；用于触 头操作的分断杆；3 个带真空泡的开关柜极柱。
真空断路器与高压开关柜之间具有机械联锁装置，断 路器和三位置隔离开关以机械方式进行联锁。
机械联锁可防止在三位置隔离开关没有处于确定的末端 位置（合闸/分闸）时断路器被合闸。而且，机械联锁还可 防止在断路器合闸后三位置隔离开关被操作。
（一）35KV开关柜功能特点 （二）35KV开关柜原理及柜体结构 （三）35KV开关柜操作
9
➢（一）35KV开关柜功能特 点
➢1.5 SF6 气体的特性
➢无毒, 不可燃的惰性气体 ➢小电流情况下的自恢复电弧可自动熄弧
➢受环境影响小 ➢- 年气体泄漏率 < 0,5%
➢- 气体可更新 ➢在封闭系统内，SF6 仅作为绝缘介质， ➢而非灭弧介质，因此不会产生燃弧后
2.1.2 框架
开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。
2.1.3 低压室
① 用于安放保护、控制、测量和计量装置；
② 带有断路器的插入式电缆以及位于C形导轨上、用于进线和 出线电缆（如母线）的三位置隔离开关操作机构；
③ 可将各个装置安装在门内或低压室内的安装板上。
14
（二）35KV开关柜原理及柜体结构
本次培训主要根据西门子8DB10高压开关柜从 C-GIS的功能、原理、结构、操作几方面对35KV 开关柜进行的简要介绍。
35KV开关设备结构及原理培训内容详解
4
（一）35KV开关柜功能特点
1.2 充气隔室的分隔
母线 2 母线 1
母线排: - 每段各相采用同一气体隔室 断路器: - 每个馈线, 包括柜体端接采用同一 气体隔室 三位置开关: - 每个馈线采用一个气体隔室 在母线排带电的情况下可安全更换 断路器腔体 一个母线排系统无需同另一系统 隔离即可投入工作 (如扩展) 有效的气体隔室分隔可以方便地实现 故障定位
15
（二）35KV开关柜原理及柜体结构
单极极柱横截面
1 2 3 4 5 6 1 7 2 8 9 10 11
1 2 3 4 5 6 7 8 9
干燥剂 铸铝腔体 母线排 三位置开关 气密衬套 安全隔膜 真空灭弧室 31,5 kA; 40 kA 电流互感器 容性耦合电极
12 13
10 极柱支撑板 11 柜体连接件 40 kA 31,5 kA 12 内锥式插接件
11
（二）35KV开关柜原理及柜体结构
低压室 保护继电器 母线 铸铝母线罐体 隔离开关 气体灌充阀
三工位隔离开关
馈线气压指示器
隔离开关及三 工位隔离开关 的控制指示板 真空断路器的 控制与指示板 电缆接线室
断路器电极 真空灭弧室 电流互感器 隔室连接 筒体
用于电压检测 系统的插孔
框架
8DB10断路器柜和开关柜极柱
23
（二）35KV开关柜原理及柜体结构
2.4 隔离开关及三工位隔离开关
24
（二）35KV开关柜原理及柜体结构
2.4.1 三工位隔离开关
母线系统1配备的三工位隔离开关将隔离开关和接地开关的功 能组合在一起，它仅用于无负载的操作。
① 静触头，“合闸”位置 ② 母线外壳 ③ 母线 ④ 母线支撑件 ⑤ 静触头，“准备接地”位 置 ⑥ 套管 ⑦ 动触头，“准备接地”位 置 ⑧ 处于“合闸”位置的动触 头 ⑨ 处于“分闸”位置的动触 头
（一）35KV开关柜功能特点
1.2 充气隔室的分隔
母线 2 母线 1
母线排: - 每段各相采用同一气体隔室 断路器: - 每个馈线, 包括柜体端接采用同一 气体隔室 三位置开关: - 每个馈线采用一个气体隔室 在母线排带电的情况下可安全更换 断路器腔体 一个母线排系统无需同另一系统 隔离即可投入工作 (如扩展) 有效的气体隔室分隔可以方便地实现 故障定位
15
（二）35KV开关柜原理及柜体结构
单极极柱横截面
1 2 3 4 5 6 1 7 2 8 9 10 11
1 2 3 4 5 6 7 8 9
干燥剂 铸铝腔体 母线排 三位置开关 气密衬套 安全隔膜 真空灭弧室 31,5 kA; 40 kA 电流互感器 容性耦合电极
12 13
10 极柱支撑板 11 柜体连接件 40 kA 31,5 kA 12 内锥式插接件
11
（二）35KV开关柜原理及柜体结构
低压室 保护继电器 母线 铸铝母线罐体 隔离开关 气体灌充阀
三工位隔离开关
馈线气压指示器
隔离开关及三 工位隔离开关 的控制指示板 真空断路器的 控制与指示板 电缆接线室
断路器电极 真空灭弧室 电流互感器 隔室连接 筒体
用于电压检测 系统的插孔
框架
8DB10断路器柜和开关柜极柱
23
（二）35KV开关柜原理及柜体结构
2.4 隔离开关及三工位隔离开关
24
（二）35KV开关柜原理及柜体结构
2.4.1 三工位隔离开关
母线系统1配备的三工位隔离开关将隔离开关和接地开关的功 能组合在一起，它仅用于无负载的操作。
① 静触头，“合闸”位置 ② 母线外壳 ③ 母线 ④ 母线支撑件 ⑤ 静触头，“准备接地”位 置 ⑥ 套管 ⑦ 动触头，“准备接地”位 置 ⑧ 处于“合闸”位置的动触 头 ⑨ 处于“分闸”位置的动触 头
35KV高压开关柜讲义
2019/2/3
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2019ห้องสมุดไป่ตู้2/3
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2019/2/3
2019/2/3
断路器的灭弧原理
断路器配用的真空灭弧室，具有极高的真空度。断 路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
40.5KV断路器操作步骤
手车式断路器操作步骤 如下：将手车推进开关 柜中，底盘车两边的舌 板固定好后，将推进手 柄插入推进孔中，顺时 针摇动为推进，逆时针 摇动为退出。推进总行 程440mm，在分闸状 态下，应顺利进入工作 位置或试验位置，请中 速转动手柄44圈，同时 相应位置指示回路接通
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2019ห้องสมุดไป่ตู้2/3
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2019/2/3
2019/2/3
断路器的灭弧原理
断路器配用的真空灭弧室，具有极高的真空度。断 路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
40.5KV断路器操作步骤
手车式断路器操作步骤 如下：将手车推进开关 柜中，底盘车两边的舌 板固定好后，将推进手 柄插入推进孔中，顺时 针摇动为推进，逆时针 摇动为退出。推进总行 程440mm，在分闸状 态下，应顺利进入工作 位置或试验位置，请中 速转动手柄44圈，同时 相应位置指示回路接通
35KV高压开关柜培训课件
3 工程项目管理规划
1、风电场35KV开关柜
3 工程项目管理规划
1.1风电场35KV开关柜组
3 工程项目管理规划
3 工程项目管理规划
1.2断路器主要性能要求
(1) 额定操作顺序：O—0.3 S —CO—180S—CO。 (2) 经常操作切 100MVA变压器空载小电感电流，且过电压系数 ≤2.5。 (3) 经常操作感性电流，且过电压系数≤2.5。 (4) 真空断路器的额定线路充电开断电流为10A，额定电缆充电开断 电流为50A，在上述电流下断路器应不发生重击穿。 (5) 断路器具有开、合异相接地故障的能力，额定异相接地故障开断 电流为额定短路开断电流的86.6%，工频恢复电压为额定电压。 (6) SF6断路器额定容性开断电流≥800A,并满足背靠背电容器组的开 合要求。 (7) 合闸弹跳不超过3ms，分闸反弹幅值不超过额定开距的20% 。 (8) 为限制真空断路器操作时引起的过电压，配置过电压保护装置。
合操作。弹簧储能可以电动和手动实现。
（7） 断路器处于断开或闭合位置，都应能对合闸弹簧储能。
（8） 在正常情况下，合闸弹簧完成合闸操作后要立即自动开始再储能，合闸弹
簧应在20s内完成储能。
（9） 在弹簧储能进行过程中不能合闸，并且弹簧在储能全部完成前不能释放。
（10）
合闸操作的机械联锁保证机构处于合闸时，不能再进行合闸动作；
合闸线圈 65%~110% 分闸线圈 65%~120% 跳闸线圈不动作的电压 ≤30% 3、安装能显示断路器操作次数的计数器。该计数器与操作回路应 无电气联系，且不影响断路器的合分闸操作。 4、真空断路器机械操作次数大于10000次，额定开断短路电流次 数大于30次，厂家应提供断路器开断次数与开断电流次数曲线。 5、断路器上装有机械式分合闸指示，弹簧储能状态指示。 6、SF6断路器机械操作次数大于5000次，额定开断短路电流次 数大于25次，应提供断路器开断次数与开断电流次数曲线。
1、风电场35KV开关柜
3 工程项目管理规划
1.1风电场35KV开关柜组
3 工程项目管理规划
3 工程项目管理规划
1.2断路器主要性能要求
(1) 额定操作顺序：O—0.3 S —CO—180S—CO。 (2) 经常操作切 100MVA变压器空载小电感电流，且过电压系数 ≤2.5。 (3) 经常操作感性电流，且过电压系数≤2.5。 (4) 真空断路器的额定线路充电开断电流为10A，额定电缆充电开断 电流为50A，在上述电流下断路器应不发生重击穿。 (5) 断路器具有开、合异相接地故障的能力，额定异相接地故障开断 电流为额定短路开断电流的86.6%，工频恢复电压为额定电压。 (6) SF6断路器额定容性开断电流≥800A,并满足背靠背电容器组的开 合要求。 (7) 合闸弹跳不超过3ms，分闸反弹幅值不超过额定开距的20% 。 (8) 为限制真空断路器操作时引起的过电压，配置过电压保护装置。
合操作。弹簧储能可以电动和手动实现。
（7） 断路器处于断开或闭合位置，都应能对合闸弹簧储能。
（8） 在正常情况下，合闸弹簧完成合闸操作后要立即自动开始再储能，合闸弹
簧应在20s内完成储能。
（9） 在弹簧储能进行过程中不能合闸，并且弹簧在储能全部完成前不能释放。
（10）
合闸操作的机械联锁保证机构处于合闸时，不能再进行合闸动作；
合闸线圈 65%~110% 分闸线圈 65%~120% 跳闸线圈不动作的电压 ≤30% 3、安装能显示断路器操作次数的计数器。该计数器与操作回路应 无电气联系，且不影响断路器的合分闸操作。 4、真空断路器机械操作次数大于10000次，额定开断短路电流次 数大于30次，厂家应提供断路器开断次数与开断电流次数曲线。 5、断路器上装有机械式分合闸指示，弹簧储能状态指示。 6、SF6断路器机械操作次数大于5000次，额定开断短路电流次 数大于25次，应提供断路器开断次数与开断电流次数曲线。
