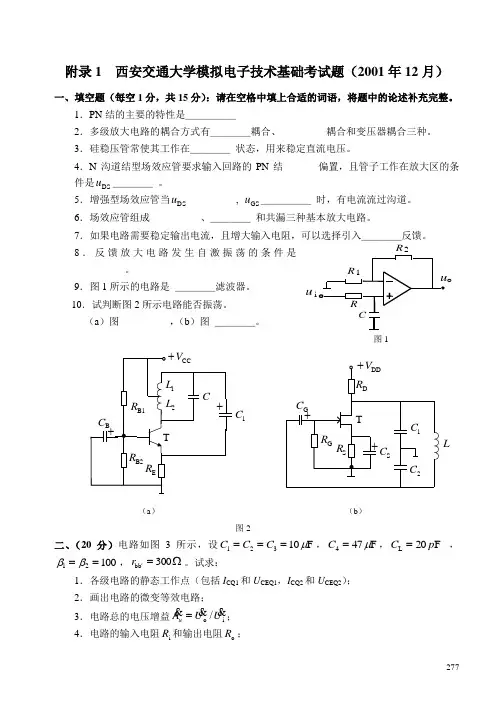

模拟电子技术基础期末试题(西安交大)

模电试题
三、计算题(每题1０分，共60分)
１.某放大电路输入电阻Ri＝１0kΩ，如果用１μA电流源驱动,放大电路短路输出电流为1０ｍＡ，开路输出电压为10V。

求放大电路接4kΩ负载电阻时的电压增益Av、电流增益Ai、功率增益Ａp。

2．二极管电路如图题所示,试判断图中的二极管是导通还是截止，并求出AO两端电压V AＯ。

设二极管是理想的。

３.电路如图题所示，设BJT的β=8０，V BE＝０.6 V,I CＥO、V CES可忽略不计,试分析当开关Ｓ分别接通A、B、C三位置时，BJT各工作在其输出特性曲线的哪个区域，并求出相应的集电极电流Ic。

4.电路参数如图所示,FET工作点上的互导g m＝１ｍｓ,设r d>>R d。

(1)画出电路的小信号模型;(2)求电压增益Av；(3)求放大器的输入电阻Ri。

5．电路如图所示,假设运放是理想的,试写出电路输出电压Ｖｏ的值。

6.由运放组成的BJT电流放大系数β的测试电路如图所示,设BJT的V
＝0．7 V。

(1）求出ＢJT的c、ｂ、ｅ各极的电位值；(2)若电压表ＢE
读数为2０0mV,试求BJＴ的β值。

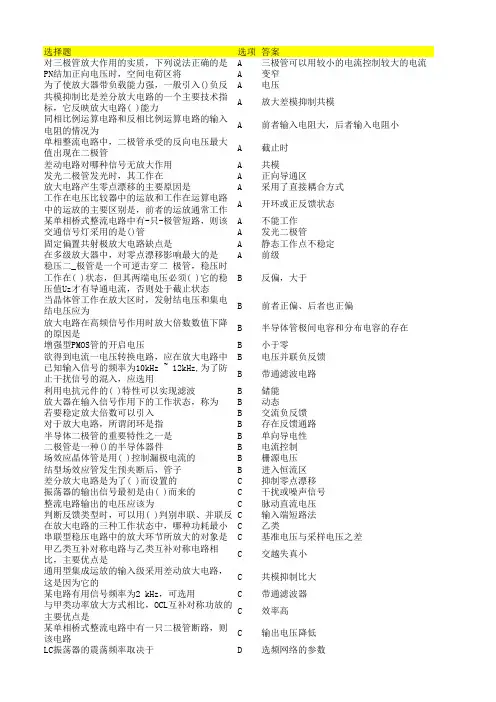

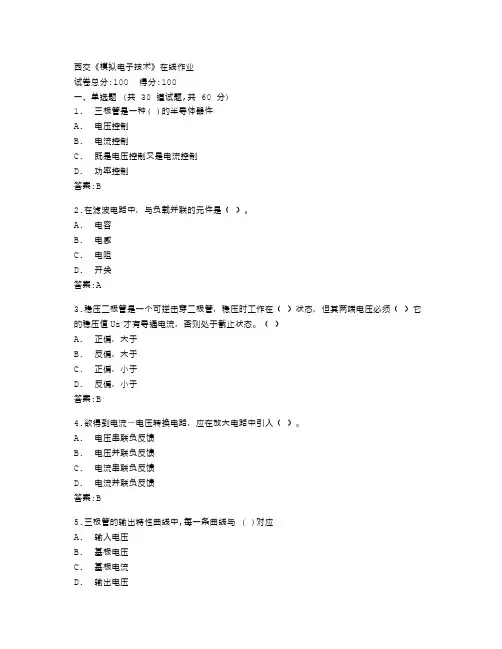

一、选择题(每题2分,共２0分)
（1）PＮ结加正向电压时,PＮ结将。

Ａ. 变窄B．基本不变C．变宽
（2)稳压管的稳压区是其工作在。

A．正向导通B.反向截止C.反向击穿
(３）当晶体管工作在放大区时，发射结电压和集电结电压应为。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C. 前者正偏、后者也正偏
(４)在本征半导体中加入元素可形成N型半导体。

A.五价Ｂ. 四价C．三价
（5)当温度升高时,二极管的反向饱和电流将。

A.增大B．不变Ｃ. 减小
(６）工作在放大区的某三极管,如果当I B从１2μA增大到22μA时,I C 从1mA变为2mA，那么它的β约为。

A. 83
B. 91
C. 10０
（７）已知变压器副边电压有效值U２为１0V,采用桥式整流R L C≥3(T/2)（T为电网电压的周期)。

测得输出电压平均值U O可能的数值为A.１4V B. 12V C.9V D．4．5V
（８）功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下，负载上可能获得的最大。

A.交流功率Ｂ.直流功率C.交直流功率
(9)功率放大电路的转换效率是指。

A.输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C.晶体管所消耗的功率与电源提供的平均功率之比
(１0)在OTL乙类功放电路中,若最大输出功率为1Ｗ，则电路中功放管的集电极最大功耗约为。

A.１W Ｂ．０.5W C.0.2W
二、判断题(每题2分，共20分)
（１)因为N型半导体的多子是自由电子,所以它带负电。

(╳)
（2）PＮ结在无光照、无外加电压时,结电流为零。

（√)
(３）结型场效应管外加的栅-源电压应使栅－源间的耗尽层承受反向电压,才能保证其ＲＧS大的特点。

(√）
（４)若耗尽型N沟道ＭOS管的U GS大于零，则其输入电阻会明显变小。

(╳）
（５）只有电路既放大电流又放大电压，才称其有放大作用；（╳）（6）可以说任何放大电路都有功率放大作用；(√)
（7)放大电路中输出的电流和电压都是由有源元件提供的；(╳) （８)电路中各电量的交流成份是交流信号源提供的;(╳)
（9）放大电路必须加上合适的直流电源才能正常工作;(√)
(10）由于放大的对象是变化量，所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;（╳)
三、计算题（每题１0分，共60分)
１.有以下三种放大电路备用:（1)高输入电阻型:Ri1＝１ＭΩ,Ａvo1=10，Ｒo１＝１０kΩ;(２)高增益型：Ri2＝10kΩ，Avo2=100,Ro2=lk Ω；(3)低输出电阻型:Ｒi3＝10kΩ，Av03＝1,Ｒo3＝20Ω。

用这三种放大电路组合，设计一个能在10０Ω负载电阻上提供至少０.5Ｗ功率
的放大器。

已知信号源开路电压为3０ｍV，内阻为Rs=0．５MΩ。

２.如图所示为稳压电路，已知稳压管的Izmax＝20mA,Izｍin=５mA,r z=１0 Ω,Vz＝６V，负载电阻最大值R L max=10ｋΩ。

(1)确定R;(2)确定最小允许的R L值;(3)若R L=l kΩ,当Vi增加１V时,求ΔV。

值。

3.电路如图所示,已知ＢJT的β＝100,V BＥ=－０．7 V。

(1)试估算该电路的静态工作点；(2)画出简化的H参数小信号等效电路；(3)求该电路的电压增益Av，输入电阻Ｒi、输出电阻Ro;(4)若V o中的交流成分出现图所示的失真现象，问是截止失真还是饱和失真?为消除此失真，应调整电路中的哪个元件？如何调整?
5.电路如图所示,设运放是理想的，试求Vｏ1、Vｏ2及V o的值。

6．积分电路如图所示，设运放是理想的，已知初始状态时Vc(0)=0,试回答下列问题:(1)当R１＝10０kΩ、Ｃ=２μF时，若突然加入Vｓ(t)=1 V的阶跃电压，求１s后输出电压V o值，（2)当R1=100kΩ,C=０．47μF，输入电压波形如图所示,试画出V o的波形，并标出V o的幅值和回零时间。

信号与系统第3、4、５章练习
一、 填空题
1． )(t δ的傅里叶变换结果 =＿____＿__＿_＿
)1(-t δ的傅里叶变换结果 =_＿_____＿___
2. t 4cos 的拉普拉斯变换的结果＝__＿＿＿＿_____
3. s 1
对应的原函数（拉普拉斯逆变换)是什么=
４. 25
+ωj 的傅里叶逆变换结果是＿_＿___
5. 已知系统函数)2)(1(3
)(-++=s s s s H ，则其初值)0(+f ＝_＿____
其终值=∞)(f ＿_____
二、用所学的性质与理论阐述“信号抽样”的大致过程与原理。

用所学的性质与理论阐述 “调制解调”的大致过程与原理。

三、作图题
１、请给出电感的S 域模型(包含有初始状态与无初始状态两种情况）
2、请给出电容的S 域模型（包含有初始状态与无初始状态两种情况) ３、已知系统函数)2)(1(3
)(-++=s s s s H ,
（１）画其零极点分布图;(2)判断该系统是否稳定？
（3）判断是否为最小相移系统？
四、计算
１． 系统表示为ｙ'＇（t ） ＋ 5y '(t ） + 6y (t ） = 2f '（t ) ＋ ８f （ｔ)，激励 ｆ(t ） = e -t u （ｔ)，初始状态y (0－)=3,y '(0－）=2，求响应y (t )。

(如果是１阶微分方程组,采用同样的思路与方法解决)
2． 若输入由正弦信号变为)(2t u e t -或者是)(t δ时，输出又是怎样的？
(采用第五章的方法求解，也可考虑用第四章的方法能否解决）
()()()?
3sin ,2sin ,sin j 11
j 输出为多少时的
当输入分别为若t t t H ωω+=。
